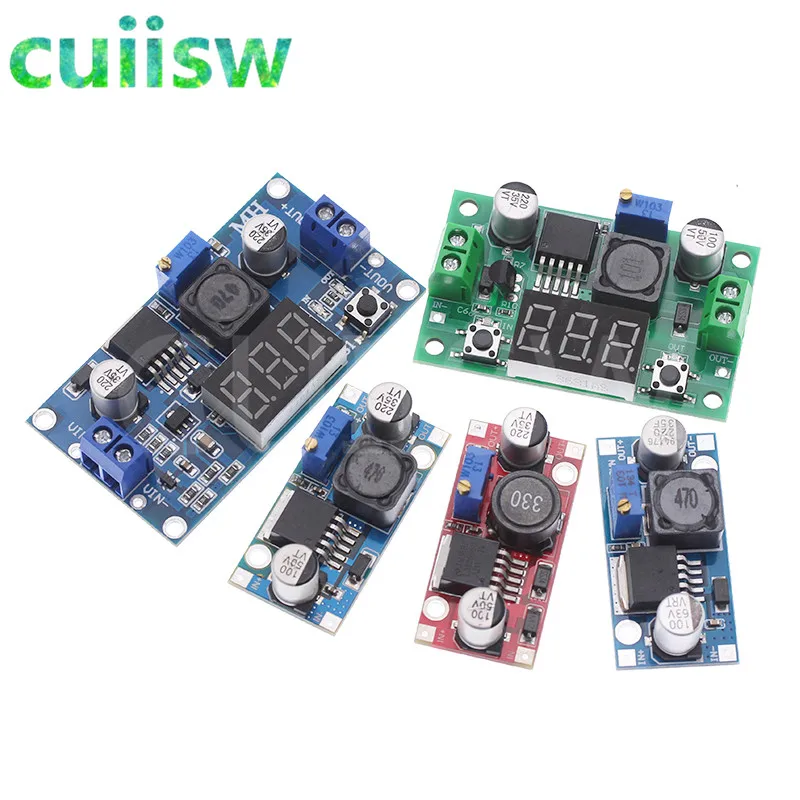

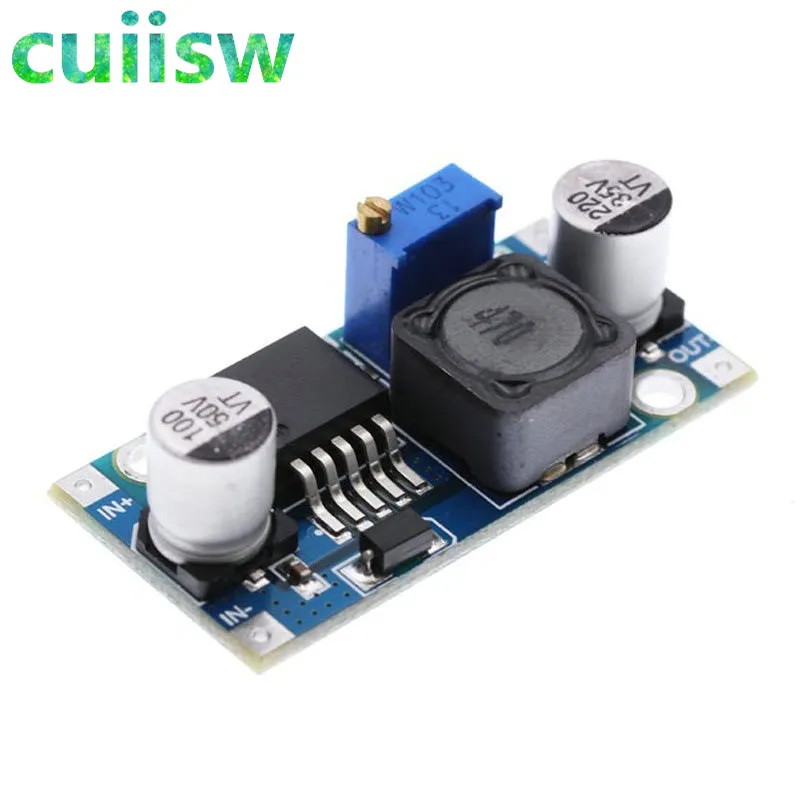

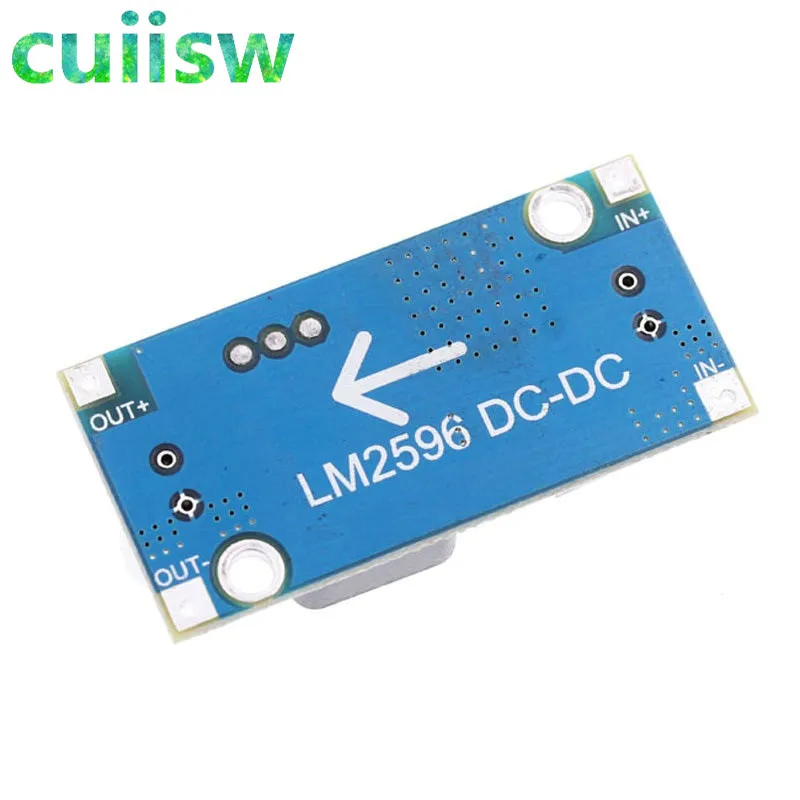

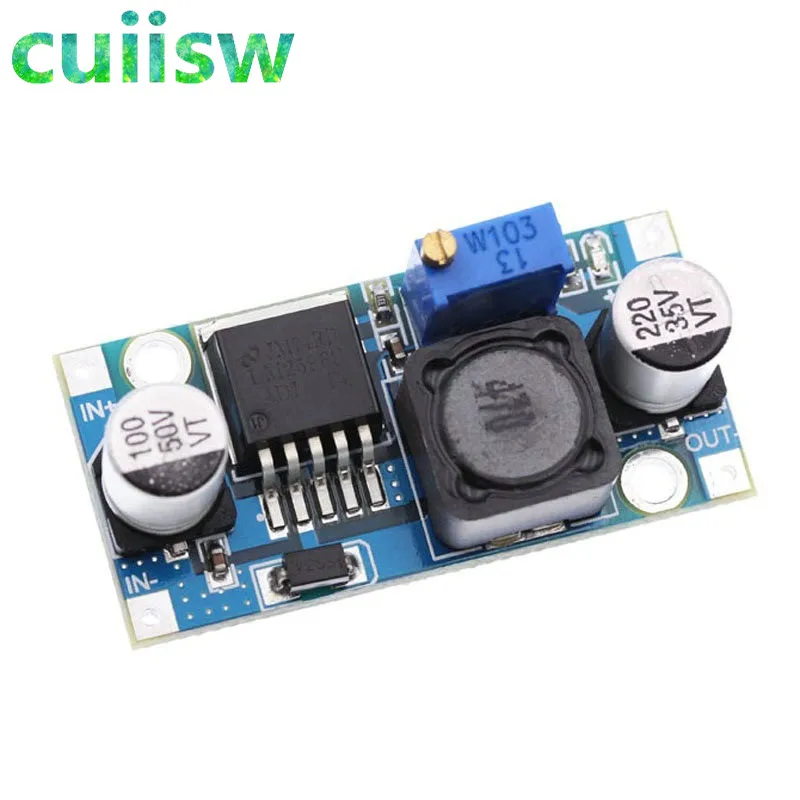

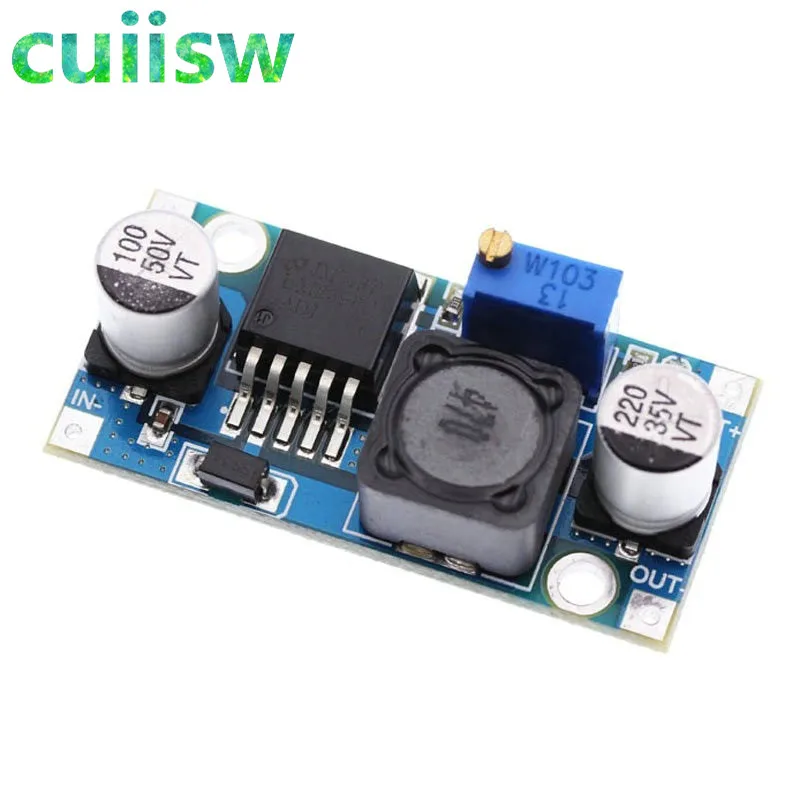

1 шт. высокое качество 3A Регулируемый DCDC LM2596 LM2596S вход 4 В-35 В выход 1,23 в-30 в dc-dc понижающий модуль источника питания

Это чип LM2596HVS, а не LM2596S, пожалуйста, имейте это в виду

Положительный выход + Выход ОтрицательныйДиапазон входного напряжения: от 4,5 В до 53 В постоянного тока (входное напряжение должно быть больше, чем выходное напряжение на 1,5 В или выше. Нельзя допускать повышения)

Диапазон выходного напряжения: постоянный ток от 3 до 40 в с постоянной регулировкой, высокая эффективность (до 92%), максимальный выходной ток 3 А.Измеряемый вход 12 В, ток на выходе 5 В/1 А, диапазон изменения напряжения менее 1%Примечание: Это понижающий модуль, входное напряжение которого должно быть выше выходного.Выходной ток больше 2,5 А (или выходная мощность больше 10 Вт) для работы в течение длительного времени. Пожалуйста, добавьте радиатор.

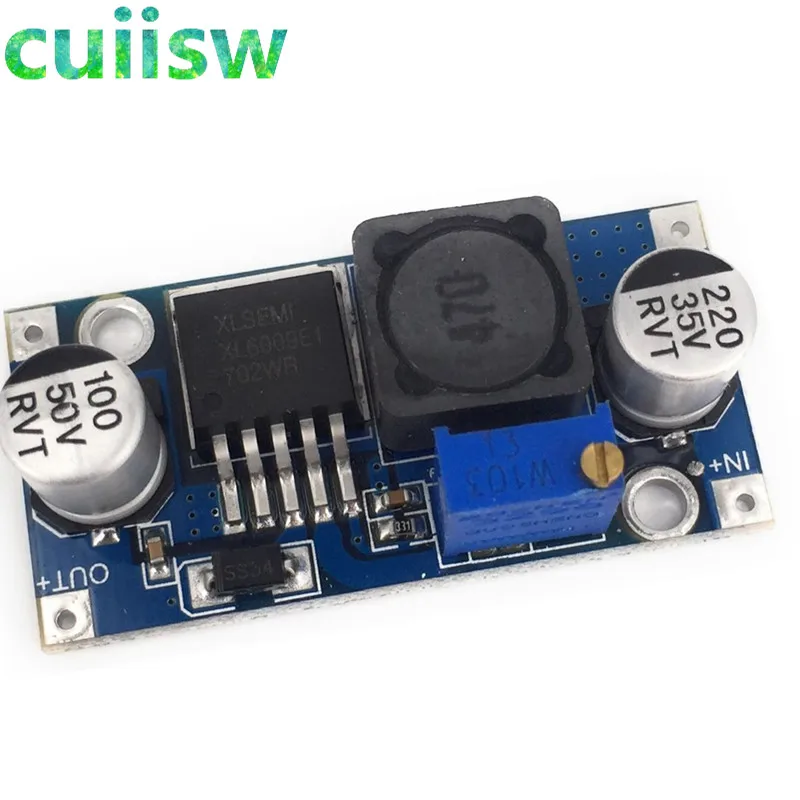

XL6009

IN-IN + вход положительный отрицательный вход!Положительный выход OUT + OUT-Выход Отрицательный

Сравнительный образец теста:Вход 3V выход 12V 0.4A 4,8 WВход 5V выход 12V 0.8A 9,6 WВход 7,4 V выход 12V 1.5A 18WВход 12 В выход 15 в 2 А 30 ВтВход 12 В выход 16 В 2 а 32 ВтВход 12В выход 18В 1.6A 28,8 ВтВход 12V выход 19V 1.5A 28,5 WВход 12 В выход 24 В 1 А 24 Вт

Vin * Iin * эффективность = Vout * Iout

Vin: входное напряжениеВход: входной токВыход: выходное напряжениеIout: выходной ток

DSN6009 4A-это высокопроизводительный модуль повышающего переключения тока (BOOST). В модуле используется второе поколение высокочастотной коммутационной технологии XL6009E1 по сравнению с технологией первого поколения LM2577. Модуль усиления XL6009 по более низкой цене, Превосходная производительность, модуль LM2577 скоро будет устранен.● Широкое входное напряжение 3 В ~ 32 В, оптимальный диапазон рабочего напряжения 5 ~ 32 В;● Широкое выходное напряжение 5 В ~ 35 В;● Built-4A эффективные переключатели MOSFET обеспечивают эффективность до 94%; (ток LM2577-3 а)● Высокая частота переключения 400 кГц, можно использовать фильтрующие конденсаторы малой емкости, которые могут добиться очень хороших результатов, Пульсация меньше и меньше. (Частота LM2577 всего 50 кГц)Технические параметры:

Спецификация моделиМодуль повышения DSN6009Свойства модуляНеизолированный наддув (наддув)ИсправлениеНесинхронное исправлениеВходной диапазон3 В ~ 32 ВВыходной диапазон5 В ~ 35 вВходной ток4A (макс.), без нагрузки 18 мА (Вход 5 В, выход 8 в, без нагрузки менее 18 ма. Чем выше напряжение, тем больше ток нагрузки.)Эффективность преобразования<94% (чем больше давление, тем ниже КПД)Частота переключения400 кГцПульсация на выходе50 мВ (чем выше напряжение, тем больше ток, тем больше пульсация)Регулировка нагрузки± 0.5%Регулировка напряжения± 0.5%Рабочая температура-40 ° ~ + 85 °Размеры43 мм * 21 мм * 14 мм (Д * Ш * В)

XL7015

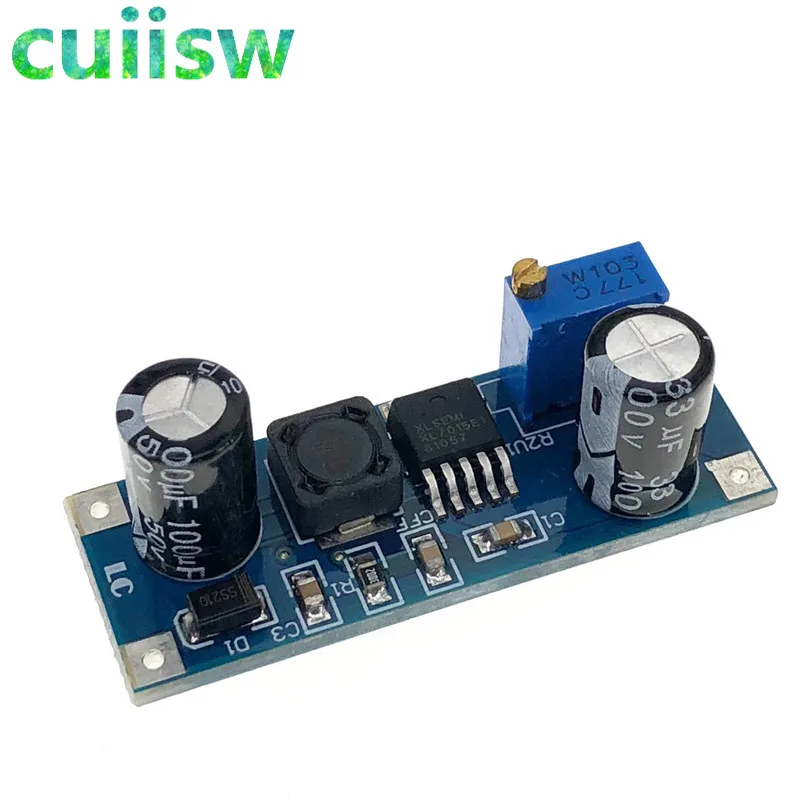

XL7015 понижающий модуль постоянного тока-это высокоэффективный понижающий преобразователь постоянного тока высокого давления, обеспечивающий максимальную выходную силу тока 0,8 А, низкую пульсацию, отличное линейное регулирование и регулирование нагрузки, до максимума входного напряжения 80 в, более 2596 модулей и т. д. Чип встроен в различные механизмы защиты. Может применяться для контроллеров электромобилей и т. д.1. Широкий диапазон входного напряжения от 5 В до 80 В;2. Регулируемое выходное напряжение от 5 В до 20 В;3. Минимальное падение давления 1 в.4. 0,8 а самый большой переключатель тока;5. Рекомендуется выходная мощность менее 7 Вт;6. Отключите встроенную защиту от перегрева, защиту от короткого замыкания на выходе, защиту от перегрузки по току;7. Хорошая линейка с регулировкой нагрузки;Размер платы: 16 мм * 44 мм;Инструкции по монтажу1. VIN: Входное напряжение (5-80-в);2. GND: сторона входного напряжения;3. Выход: Выходное напряжение (5-20 в);4. GND: выходное напряжение до конца;

XL4005

100% новый и высококачественный

Этот модуль может понижать приложения, выше, чем выходное напряжение, когда входное напряжение, такое как аккумулятор, трансформатор мощности, Регулируемый источник питания «сделай сам», источник питания 24 в автомобильный ноутбук, промышленное оборудование, бак, 12 В 3,3 В, 12 В 5 В, 24 В 5 В, 24 в 12 В, 36 в 24 В и т. Д.

Название модуля: понижающий модуль 5A.

Свойство модуля: неизолированный понижающий модуль (бак).

Входное напряжение: 4 в-38 в

Выходное напряжение: 1,25-36 в (регулируемое)

Выходной ток: 0A-5A, для безопасного рабочего тока, пожалуйста, ниже А.

Выходная мощность: рекомендуется использовать в 75 Вт, более 50 Вт, пожалуйста, добавьте радиатор.

Рабочая температура:-40 градусов ~ + 85 градусов

Рабочая частота: 180 кГц

Кпд передачи: 96% (макс.)

Норма регулирования нагрузки: S (I) ≤ 0.8%

Норма регулирования напряжения: S (U) ≤ 0.8%

Индикатор питания: Да

Защита от короткого замыкания: (ограничение тока 8А)

Защита от перегрева: Да (Автоматическое отключение при сверхтемпературном выходе)

Защита от короткого замыкания: Да

Защита от обратного подключения входа: нет

Защита от обратного подключения на выходе: нет

Размер печатной платы: 54x24x12 мм

Количество: 1 шт.

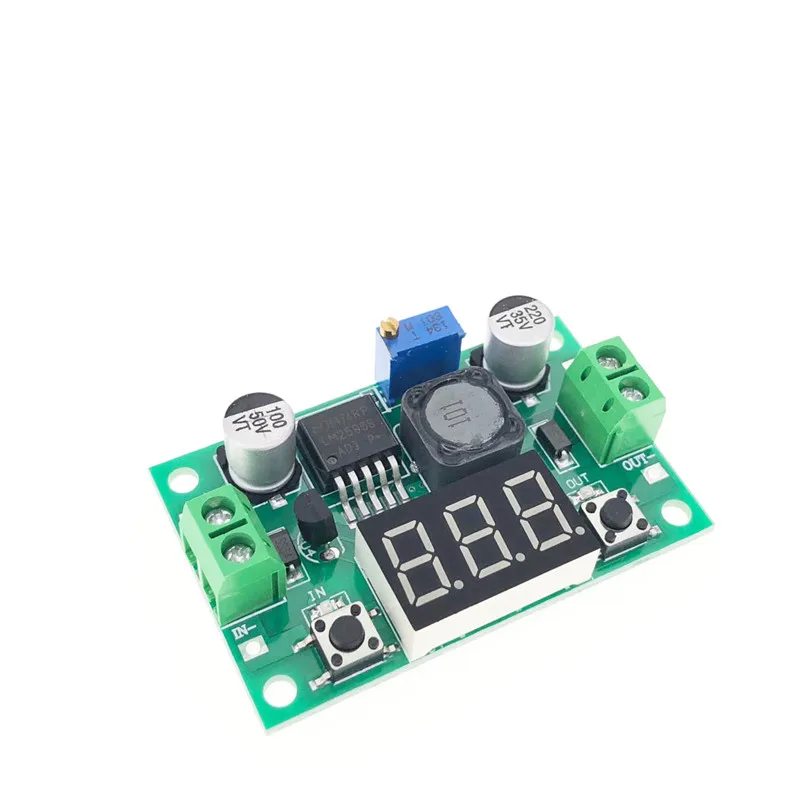

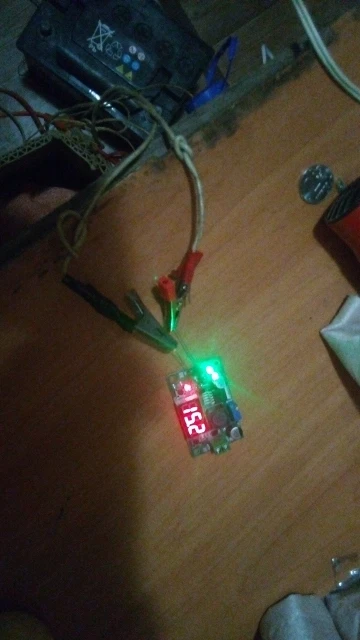

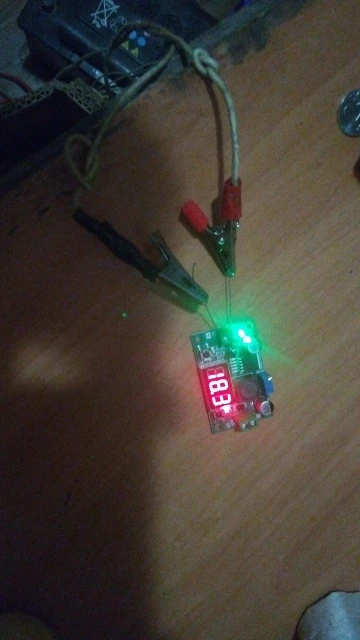

LM2596 светодиодный

100% новый и высококачественный

Диапазон входного напряжения: 4-40 В (40 В для ограничения максимального напряжения).

Диапазон выходного напряжения: 1,25-37 в (режим декомпрессии, входной выход должен быть больше 2 в и выше).

Выходной ток: 2 А, непрерывный выход.

Выходная мощность: максимум 15 Вт.

Частота пульсации: 150 кгц.

Пик зерновой волны: 100 мВ.

Точность вольтметра: ± 5 ‰.

Статическая мощность: 20 мА (и выходное напряжение входного напряжения и цвет цифровой трубки тесно связаны с фактическим током, поэтому будет наблюдаться отклонение).

Благодаря функции отображения напряжения отображаемая Точность составляет ± 0,05 В, диапазон составляет 0 - 40 В. (Примечание: чтобы отображение напряжения было более точным, убедитесь, что входное напряжение выше 4 в).

Кнопка для переключения измерения входного или выходного напряжения светодиодный указывает на Измерение тока входного или выходного напряжения; Трубку nixie можно выключить другой кнопкой. Упомянутые в этих состояниях могут быть запоминаются, не теряются, даже если питание отключено.

Размер: 7 см * 4 см/2,76 "* 3,15"

Постоянный регулируемый диапазон выходного напряжения: 1,25-37 в, диапазон входного напряжения 4-40 В (входное напряжение как минимум выше выходного напряжения 1,5 в).

Высокая эффективность, внутренний генератор с фиксированной частотой 150 кГц.

Гарантированный выходной ток нагрузки 3 А.

Тепловое отключение и защита от ограничения тока.

IN +: вход положительный/IN - : вход отрицательный.

OUT +: выход положительный/выход отрицательный.
