Новая версия 32 канальный робот Серводвигатель управления серводвигателем PS2 беспроводной контроль UART режим подключения
Особенности
Способы подключения

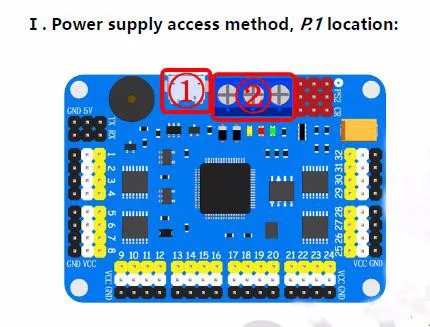

VCC:Сервопривод Потребляемая мощность VCC, может быть подключен к 4,2 V ~ 7,2 V источника питания, подключитесь к источника питания для анод, возможны индивидуальные заказы, пожалуйста.
GND:Общий GND серводвигателя, может быть подключен к сервоприводу GND ЦП питания GND, подключен к источнику питания для катода, пожалуйста.
5 в:Сервоконтроллер Процессор потребляемой мощности, Напряжение диапазон: 5V-8,5 v.
USB:Серводвигатель ЦП вход питания и порт передачи данных.
Примечание: интерфейс 5 В и интерфейс USB не могут получить доступ одновременно. Выберите только один powerd.

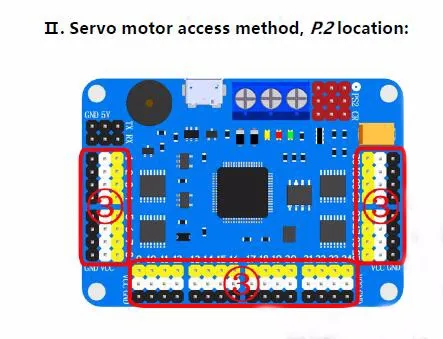

Желтый штифт:Сервопривод I/O соединен с входом, обычно сервопривод желтый или желтый грунт.
Белый штифт:Сервопривод VCC соединен с входом, обычно сервопривод красный или темно-красный.
Черный штифт:Сервопривод GND соединен с входом, обычно сервопривод коричневый или черный.
Положение зеленого круга:ЦП Входная мощность GND для серводвигателя контроллера,
Желтое положение круга:ЦП Входная мощность VCC для серводвигателя контроллера.
Положение фиолетового круга:Порт UART RX для серводвигателя,
Положение оранжевого круга:Порт UART TX для серводвигателя,

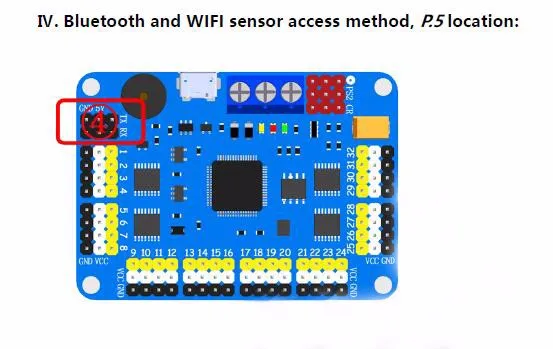

P.5 расположение, используйте четыре линии для линии bluetooth-совместимого датчика, 5V-VCC, GND-GND, RX-TX, TX-RX. Сопряжение телефона с модулем, совместимым с Bluetooth, и установка приложения.
Заполните настройки модуля Wi-Fi TCP адрес можно контролировать.
При первом использовании приложение должно вводить «RTorbot».

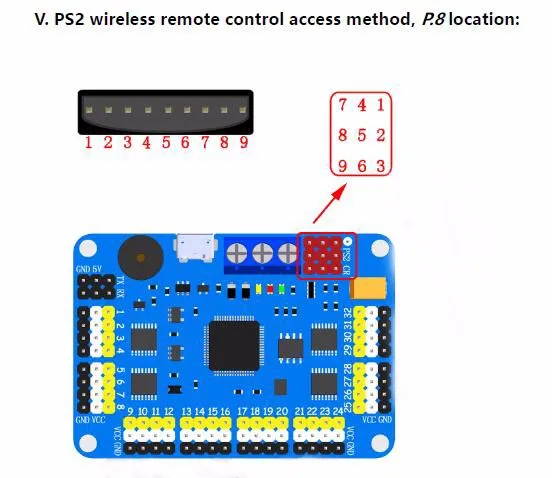

С помощью беспроводного приемника дистанционного управления PS 2 и контроллера серводвигателя, соединенного вместе. Как P. 6 ,1 -1, 2-2, 3-3..., не забудьте, что ручка также нуждается в двух батареях. Беспроводной пульт дистанционного управления PS2 имеет два режима, режим один из серводвигателя для управления управлением (светодиодный Светодиодный), режим два-действия групп (светодиодный). В разных режимах кнопка имеет разную функцию; Но некоторые кнопки в обоих режимах одинаковы.
Примечание:После включения питания, вы должны пройти «СТАРТ», чтобы начать сервопривод.»
NOTO:
Если вы хотите узнать больше даты, пожалуйста, свяжитесь со мной. Спасибо.

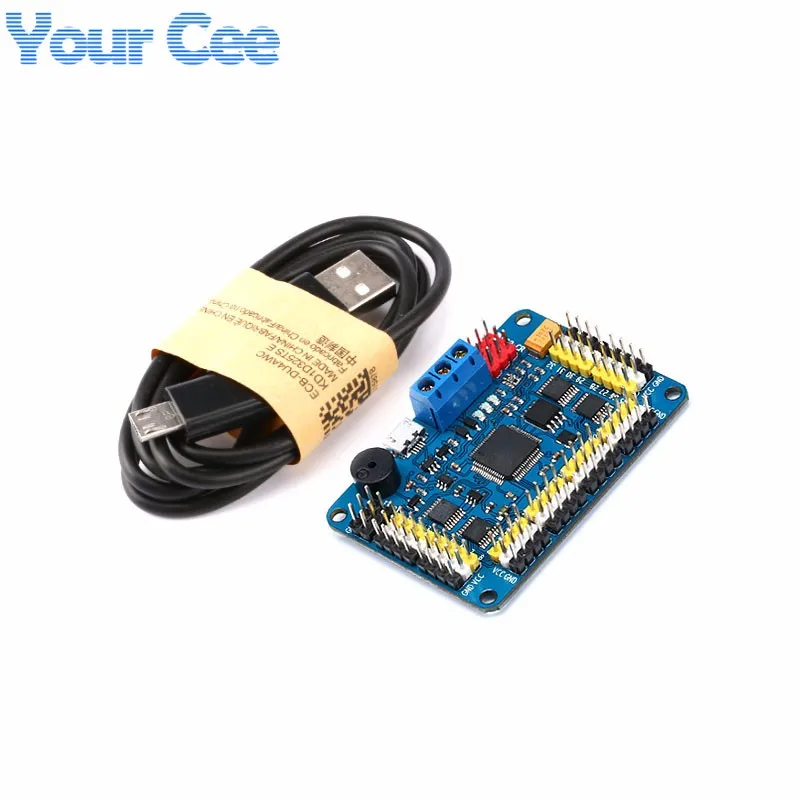

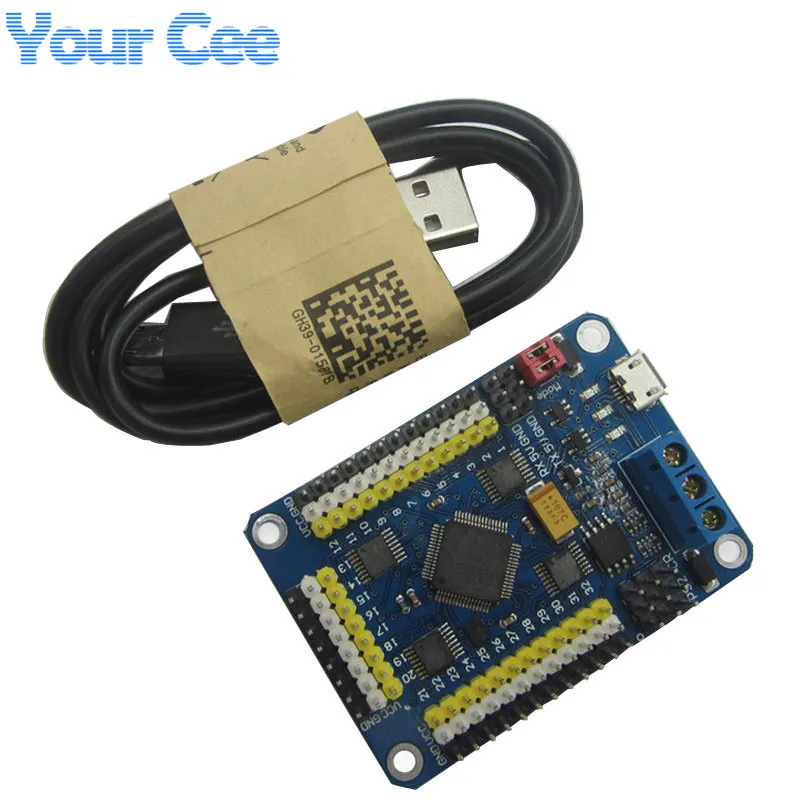

Список доставки

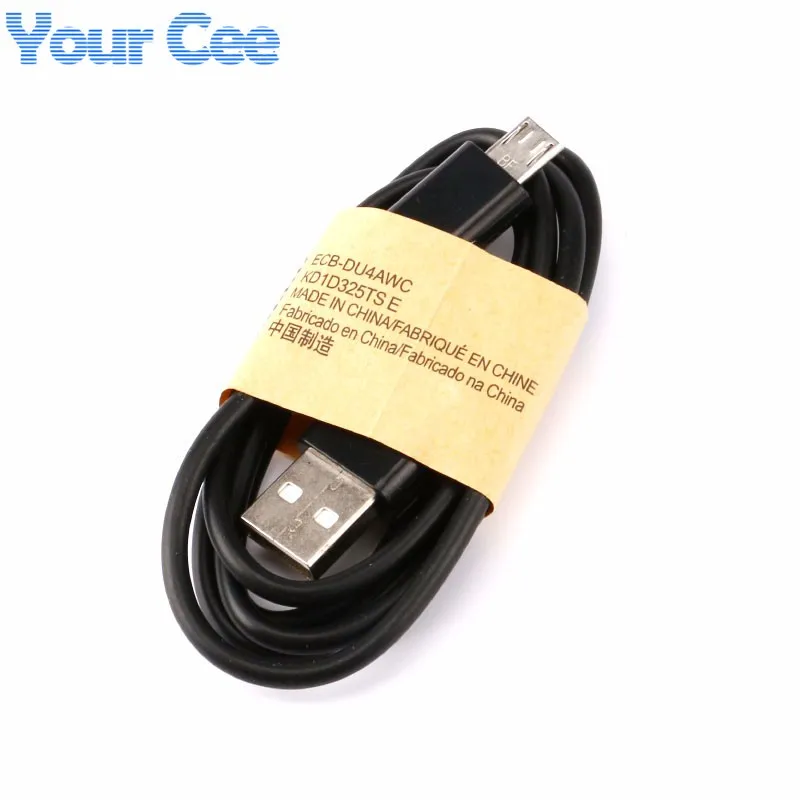

1 х Usb кабель
Плата контроллера двигателя на 32 канала-1 шт.
