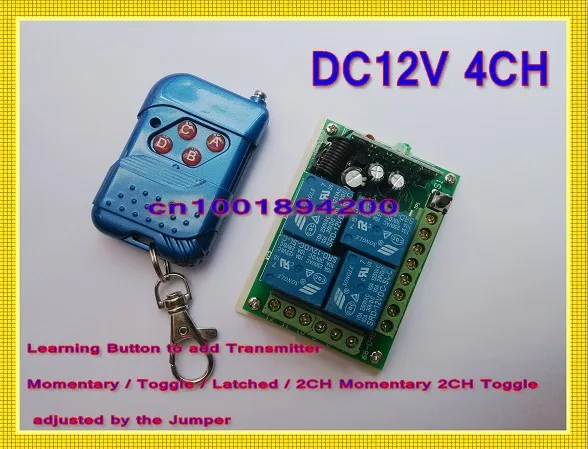

Радиочастотные переключатели с дистанционным управлением DC12V 4CH релейный приемник передатчик PCB питание на передающей 315433 Светодиодная лампа с пультом дистанционного управления

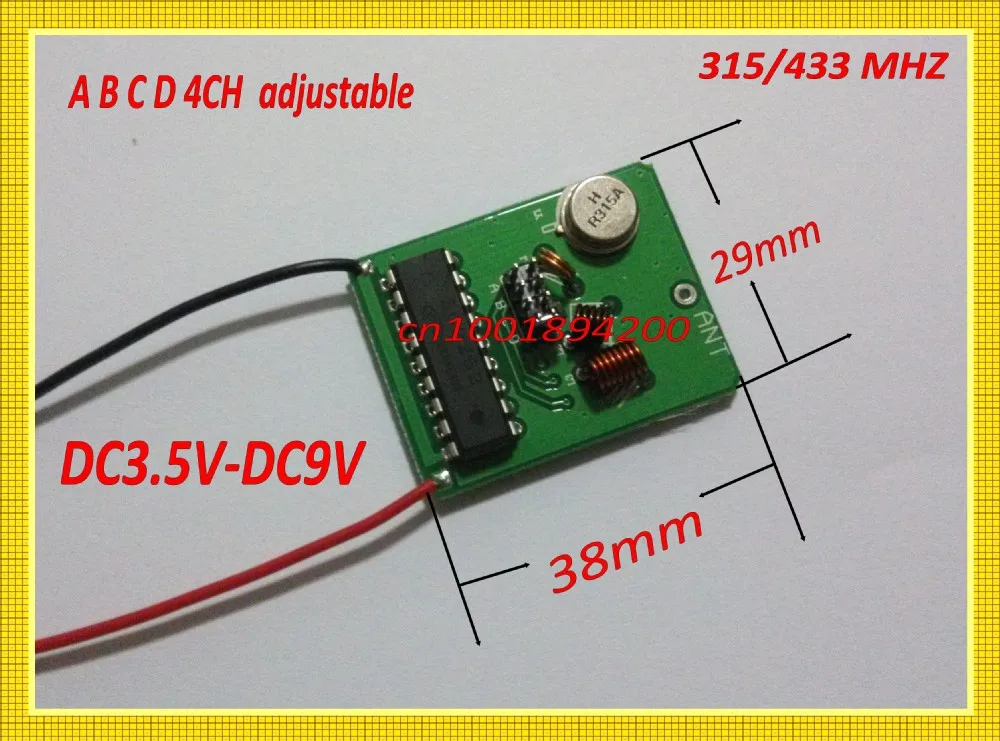

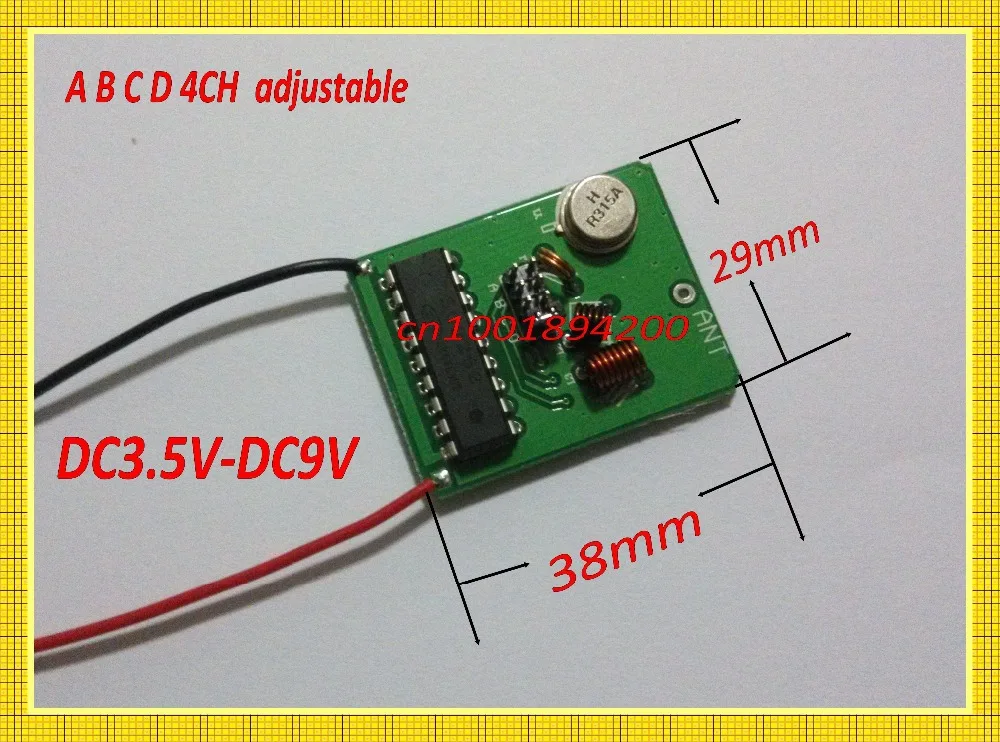

Передатчик PCB

Рабочее напряжение: DC3.5V-DC12V

Рабочая Currenr: 90 мА (работа на DC9V)

Тип кодирования: 2262 микросхема с фиксированным кодом

Рабочая частота: 315 МГц или 433 МГц

Размер: 38*29*5 мм

Дальность передачи: 200-3000 м

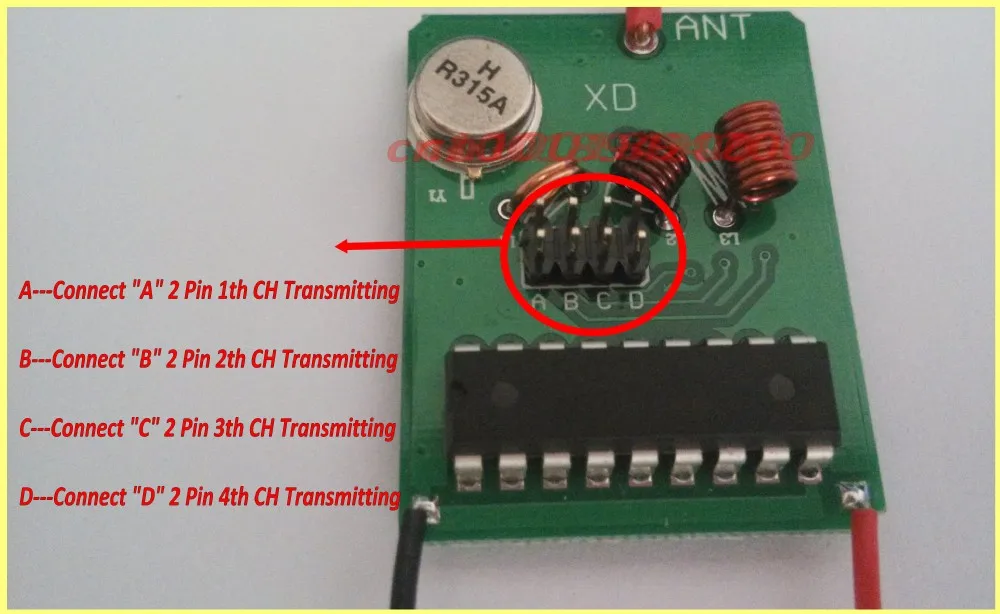

Рабочий режим:

1: джемпер на A. Входная мощность DC3.5V-DC9V. Канальный передающий сигнал

Джемпер на B,Входная мощность DC3.5V-DC9V. B канальный передающий сигнал

Джемпер на C,Входная мощность DC3.5V-DC9V. C канальный передающий сигнал

Джемпер на D,Входная мощность DC3.5V-DC9V. D CH передающий сигнал

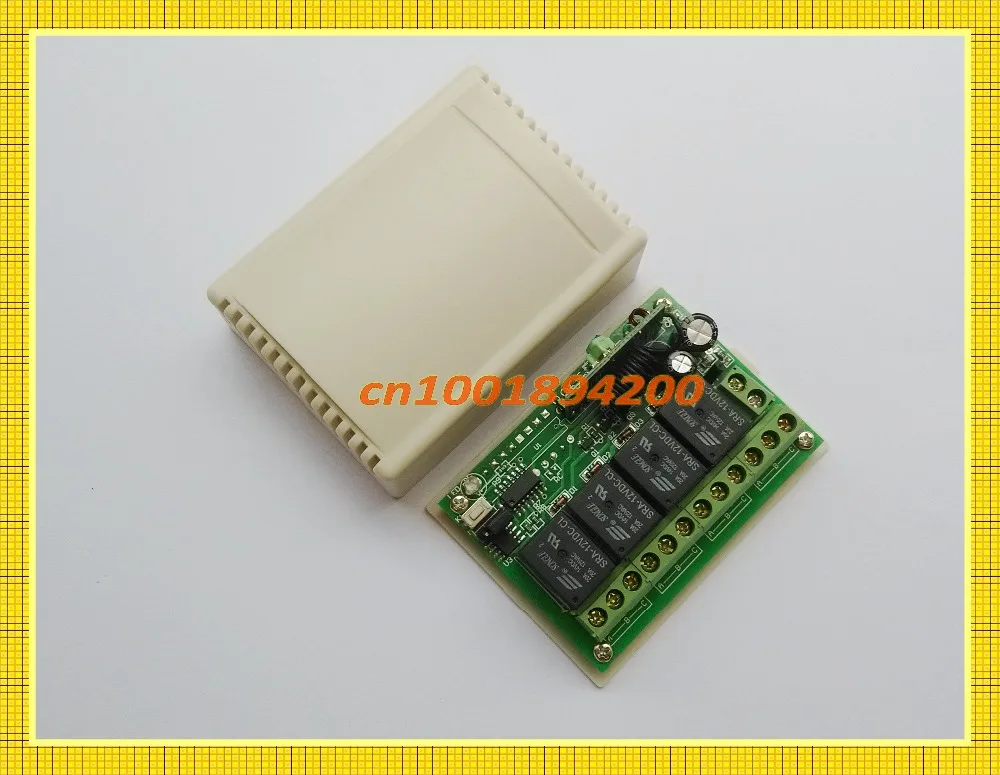

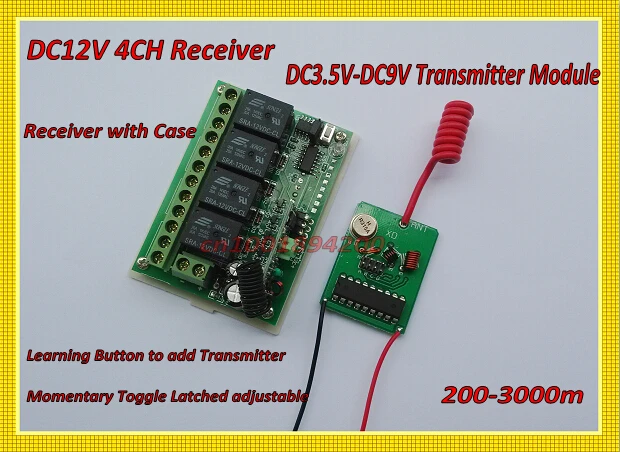

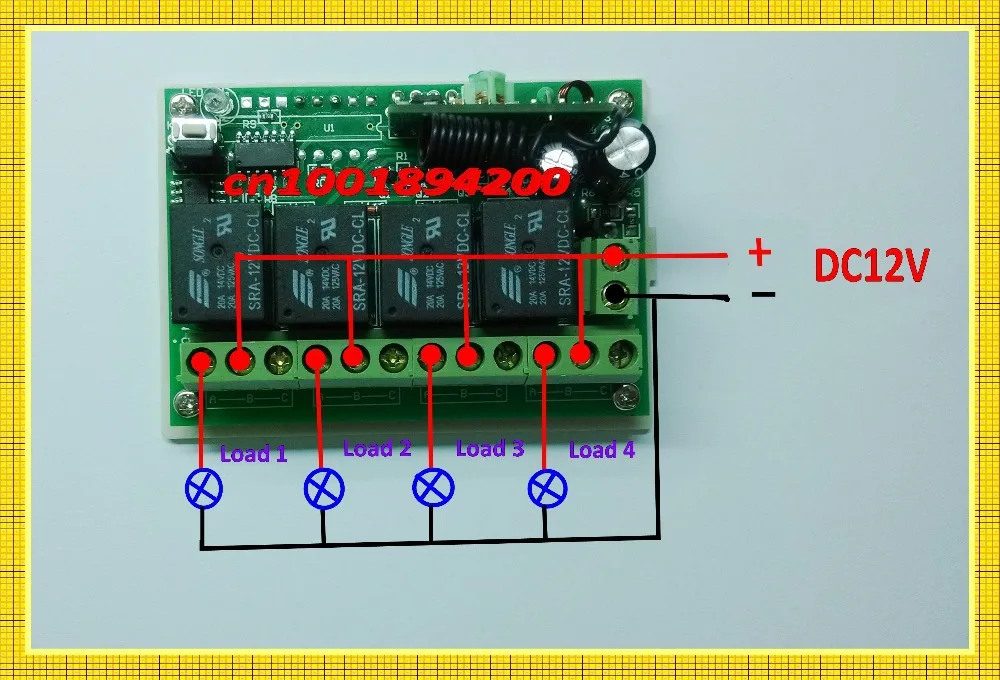

Плата приемника DC12V 4CH

1. Рабочее напряжение: DC12V-/+10%2. Ток:Стандарт ≤ 10 мА,Рабочий ≤ 128 мА3. Рабочая температура:-10'C-+ 60'C4. Частота приемника:315 МГц/433,92 МГц5. Чувствительность приема:-105 дБ6. Выходное состояние:значение для переключения7. Максимальная нагрузка:10А реле, резистивная нагрузка ≤ 8А,Индуктивная нагрузка ≤ 3 А8. Размер платы приемника:68 × 48 × 13 мм9. Размер корпуса:75 × 55 × 30 мм

Тип кодирования:Код обучения, добавьте передатчик с помощью кнопки обучения на приемнике

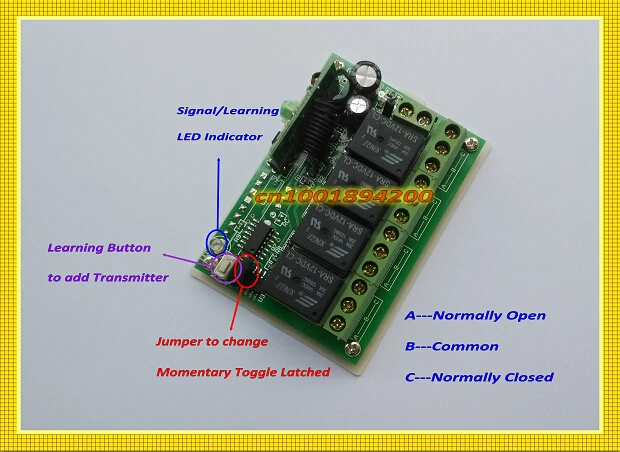

Выходное Состояние:Регулируется перемычкой на доске приемника,

Мгновенный--------- Перемычка на «M & Mid Pin»

Тумблер---------------- Перемычка «T & Mid Pin»

Защелкивающийся------------- Снимите перемычку или Положите перемычку на 1 булавку

Мгновенный----------- Нажмите кнопку передатчика A, реле приемника A Включено, отпустите кнопку A; реле приемника A выключено, так же, как и B/C/D. 4CH независимы.

Тумблер---------------- Нажмите кнопку передатчика A 1 раз, реле приемника A Включено, нажмите кнопку A снова, реле приемника A выключено, то же, что и B/C/D. 4CH независимы.

 Защелкивающийся-----------------

Нажмите кнопку передатчика A, реле приемника A Включено, реле B/C/D выключено.

Нажмите кнопку передатчика B, реле приемника B включено, реле A/C/D выключено.

Нажмите кнопку передатчика C, реле приемника C включено, реле A/B/D выключено

Нажмите кнопку передатчика D, реле приемника D включено, реле A/B/C выключено.

Это также означает. Запирается только на 1CH. И у него часто будет 1CH.

Метод обучения:Входная мощность для приемника. Продолжайте нажимать кнопку обучения, пока не появится светодиодный индикатор. Затем нажмите на передатчик любую кнопку, светодиодный индикатор выключен, затем нажмите любую кнопку передатчика, вы услышали ответ реле, это означает, что обучение успешно.Код ОчисткиУдерживайте кнопку обучения на приемнике до тех пор, пока светодиодный индикатор не включится и не выключится, это означает, что код был успешно очищен.
