Joinwit JW3213 PON оптический измеритель мощности 13101490 нм FTTX цифровой тестер волокна

Joinwit JW3213 PON оптический измеритель мощности 1310/1490/1550nm FTTX цифровой тестер волокна

Описание продукции

JW3213 серия PON оптический измеритель мощности цель на FTTx применение и обслуживание. Этот измеритель мощности способен одновременно тестировать и оценить сигналы голоса, данных и видео. Это незаменимый и идеальный инструмент для строительства и обслуживания проектов PON.

Особенности

(1) он может экспериментировать с синхронными измерениями голоса, данных и видеосигнала и отображать на BPON/EPON/GPON.

(2) обеспечение одновременного измерения всех трех длин волн на волокне (1490нм 1550нм, 1310нм).

(3) используется в режиме разрыва измерения 1310 нм вверх по течению.

(4) Используйте программное обеспечение для подключения к ПК, устанавливая порог, передачу данных и калибровку длины волны.

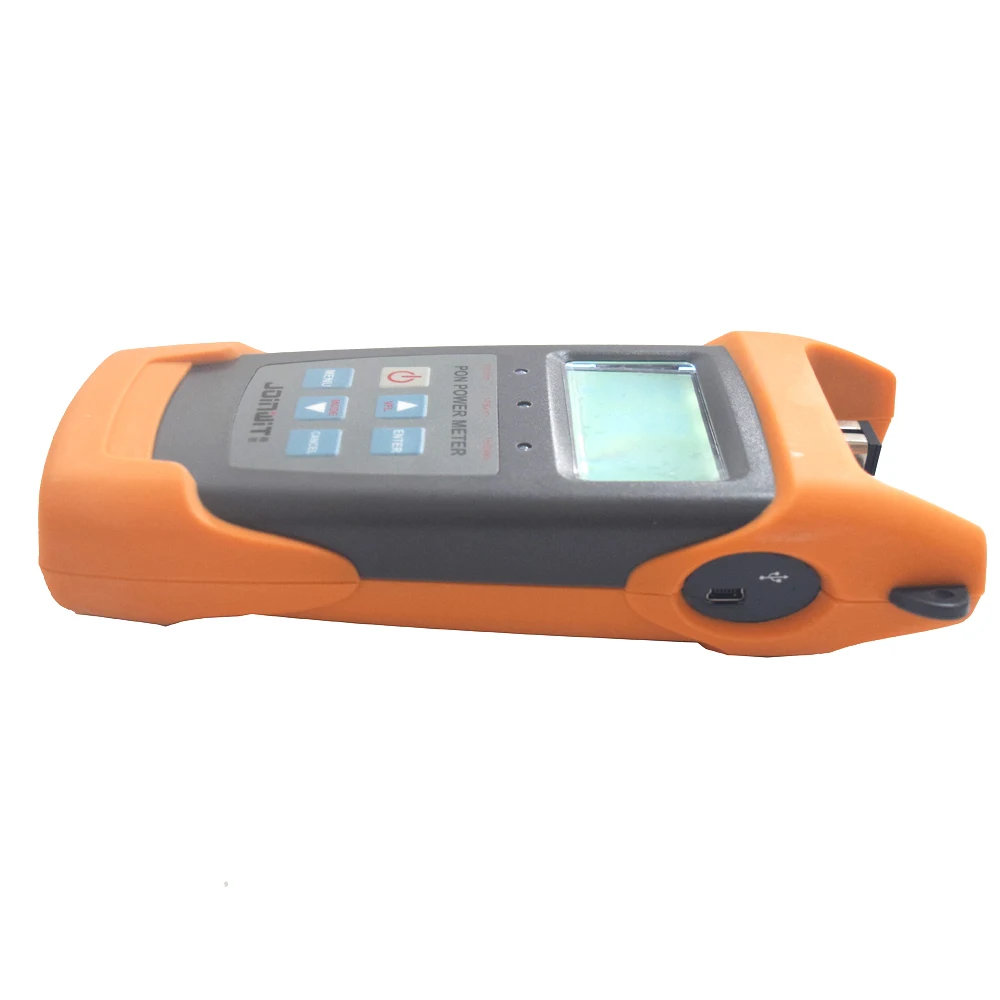

(5) usb-порт передачи данных позволяет передавать данные на ПК. 1000 единиц измерения могут быть сохранены в 3213 PON измеритель мощности или компьютер для обзора данных.

(6) с измерителем оптической мощности modual, включает 850, 1300, 1310, 1490, 1550,

1625sixs( 3213AP,3213A без волны 850nm); С визуальным локатором неисправности modual(3213and3213AV)

(7) измеритель оптической мощности и VFL с одним портом. (Только 3213A)

(8) опционально китайский/английский дисплей.

(9) предлагает до 10 различных пороговых наборов в общей сложности, три светодиода состояния представляют различные условия оптического сигнала прохода, предостерегают и не имеют респективности

(10) 10 минут функция автоматического отключения может быть активирована или деактивирована

(11) хороший ключевой дизайн, высокая чувствительность, значительно снижает объем и вес тестера.

(12) различные модели, соответствующие различным функциям, согласно собственному использованию на выбор.

Технические характеристики

Модуль PON:

JW3213

JW3213A

JW3213AV

JW3213AP

1310 измерение вверх по течению

Зона пропуска (нм)

1260нм ~ 1360нм

Диапазон измерения (дБм)

-40 дБм ~ + 10 дБм

Выходная мощность (макс.)

15dBm

Изоляция @ 1490/1550 (дБ)

> 40 дБ

Ошибка измерения в режиме разрыва

<± 0,5 дБ

1490 измерение ниже по течению

Зона пропуска (нм)

1470нм ~ 1505нм

Диапазон измерения (дБм)

-40 дБм ~ + 10 дБм

Выходная мощность (макс.)

15dBm

Изоляция @ 1310/1550 (дБ)

> 40 дБ

1550 измерение ниже по течению

Зона пропуска (нм)

1535 нм ~ 1570 нм

Диапазон измерения (дБм)

-40 дБм ~ + 10 дБм

Выходная мощность (макс.)

25dBm

Изоляция @(1310/1490 нм)

> 40 дБ

Точность измерения

Естественная неопределенность (дБ)

± 0,5 дБ

Линейность (дБ)

± 0,1 дБ

Прохождение через вставные Потери (дБ)

<1,5 дБ

Общая информация

Тип детектора

InGaAs

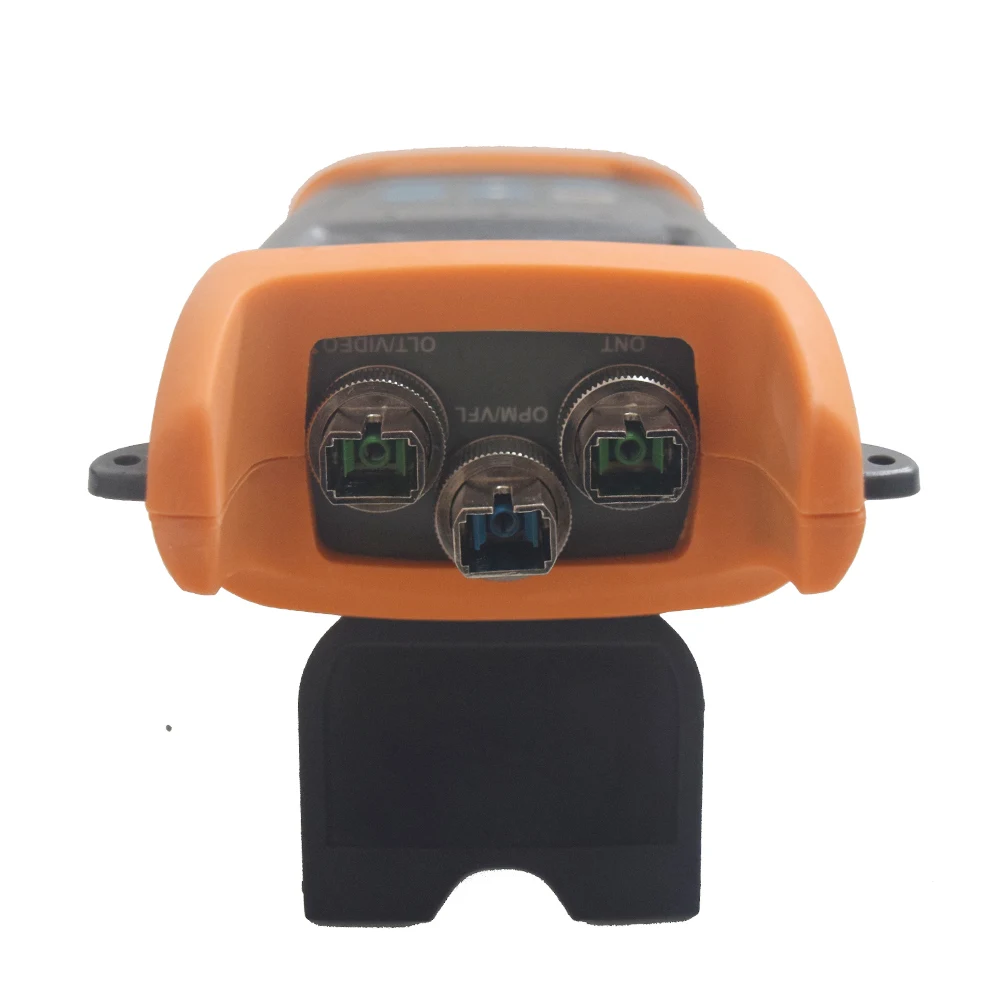

Оптический разъем

FC/SC/ST сменный/2,5 Универсальный адаптер

Тип волокна

SM 9/125um

Единица измерения

ДБ/дБм/xW

Разрешение (дБ)

0,01 дБ

Рабочее напряжение (В)

DC 3,3 V ~ 5,5 V

Питание

Аккумулятор 3pc1.5V

Непрерывное время работы (ч)

PON:90h

PON:90h

ОПМ: 100h

VFL:50h

PON:90h

VFL:50h

PON:90h

ОПМ: 100h

Рабочая температура (℃)

-10 ℃ ~ 60 ℃

Температура хранения (℃)

-25 ℃ ~ 70 ℃

Вес (кг)

423 г

425 г

424 г

424 г

Примечание: Время работы аккумулятора для инструмента, который не включает задний светильник, если задний светильник включится, время работы будет сокращено.

Нормальный оптический модуль измерителя мощности:

Нормальный измеритель оптической мощности

JW3213 ②

JW3213A

JW3213AP

Точность измерения

Естественная неопределенность (дБ)

Нет

± 0,5 дБ

Линейность (дБ)

± 0,1 дБ

Диапазон измерения (дБм)

-70dBm ~ + 6dBm

Общая информация

Единица измерения

Нет

ДБ/дБм

Разрешение (дБ)

0,01 дБ

Калибровочная Длина волны (нм)

1310/ 1490/1550/1625

1310/ 1490/1550/1625

Тип детектора

InGaAs

Оптический разъем

FC/SC/ST сменный/2,5 Универсальный адаптер

Примечание: у JW3213 нет модуля OPM

Модуль VFL:

VFL

JW3213 ③

JW3213A

JW3213AV

Выходная мощность

Нет

> 0,5 МВт

Длина волны

650 нм

Оптический разъем

FC/SC/ST сменный/2,5 Универсальный адаптер

Тип волокна

SM/мм

③:JW3213 без модуля VFL.

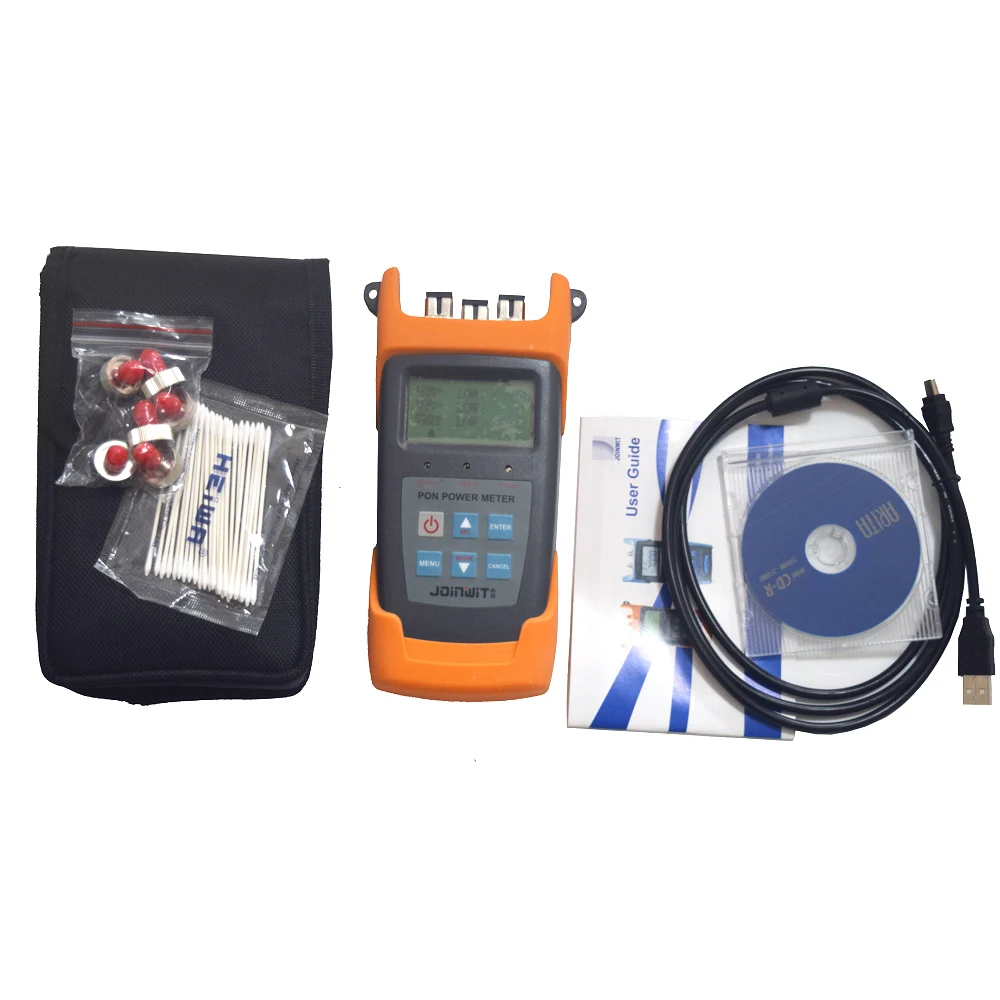

Стандартные пакеты

Модель

3213 серия PON оптический измеритель мощности

Товары

Название

Количество

1

JW3213 тестер

1 единица

2

Руководство пользователя

1 шт.

3

USB

1 шт.

4

Мягкий CD-диск

1 шт.

5

1. Аккумулятор 5VAA

Не входит в комплект
