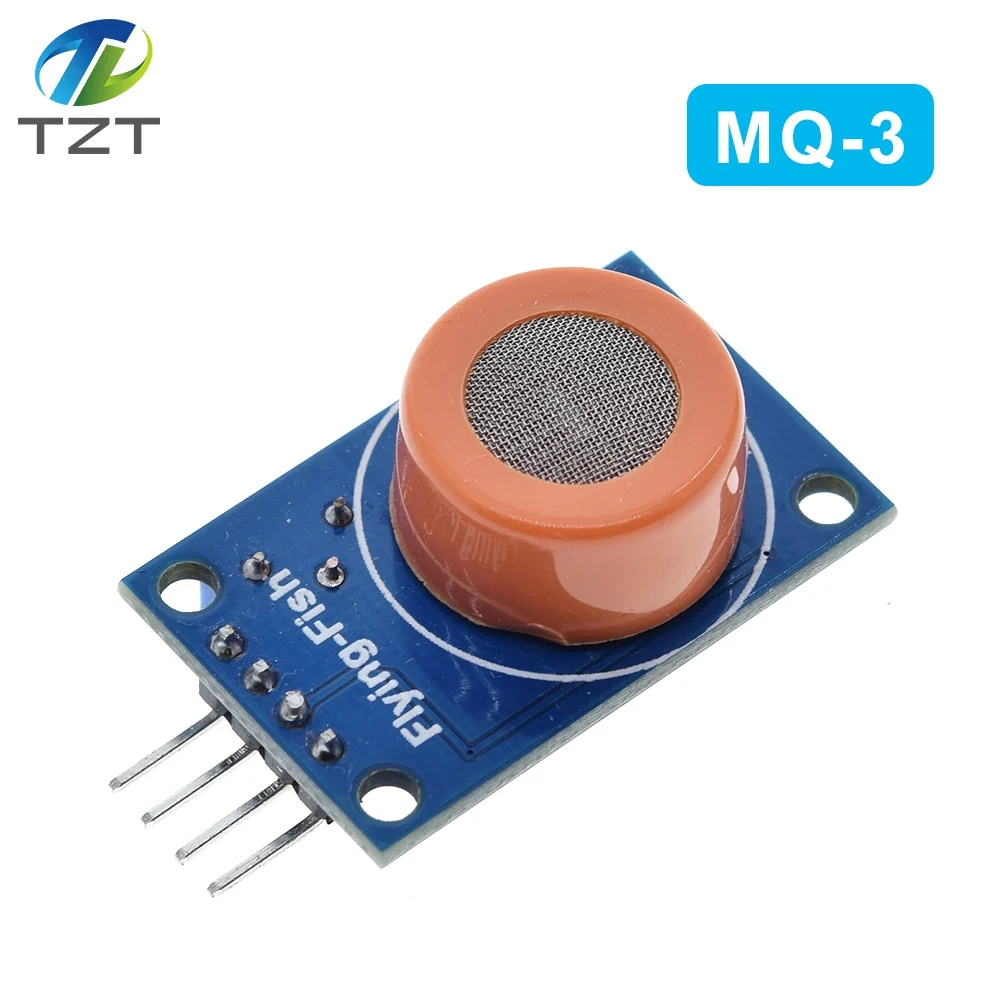

2016 Новинка спирт датчик этанола дыхание Газовый Детектор этанола MQ-3 MQ3 для Arduino 51
86,45₽
В наличии!
Последнее обновление: 02.03.2022
TZT 9 шт.1 лот модуль датчика обнаружения газа MQ-2 MQ-3 MQ-4 MQ-5 ...
2 Отзывов
10 Заказов
703,95₽
Обзор продукта:
Чувствительный материал MQ-3 датчик газа используется в чистом воздухе низкой проводимости Оксида Олова (SnO2). При обнаружении паров алкоголя в датчике окружающей среды датчик проводимости с увеличением концентрации газа в воздухе увеличивается. Использование простой схемы может преобразовать изменение проводимости концентрации газа, соответствующего выходному сигналу. Высокая MQ-3 чувствительность газового датчика к alcohol Ю, может противостоять помехам бензина, дыма, водяного пара. Датчик может обнаруживать различные концентрации алкоголя в атмосфере, является недорогим сенсором, подходящим для различных применений
Применение:
Для обнаружения на месте водителей транспортных средств и других непитьевых работников, а также для обнаружения других мест паров этанола, дальность обнаружения алкоголя: диапазон обнаружения 10 ~ 1000ppm.
Особенности:

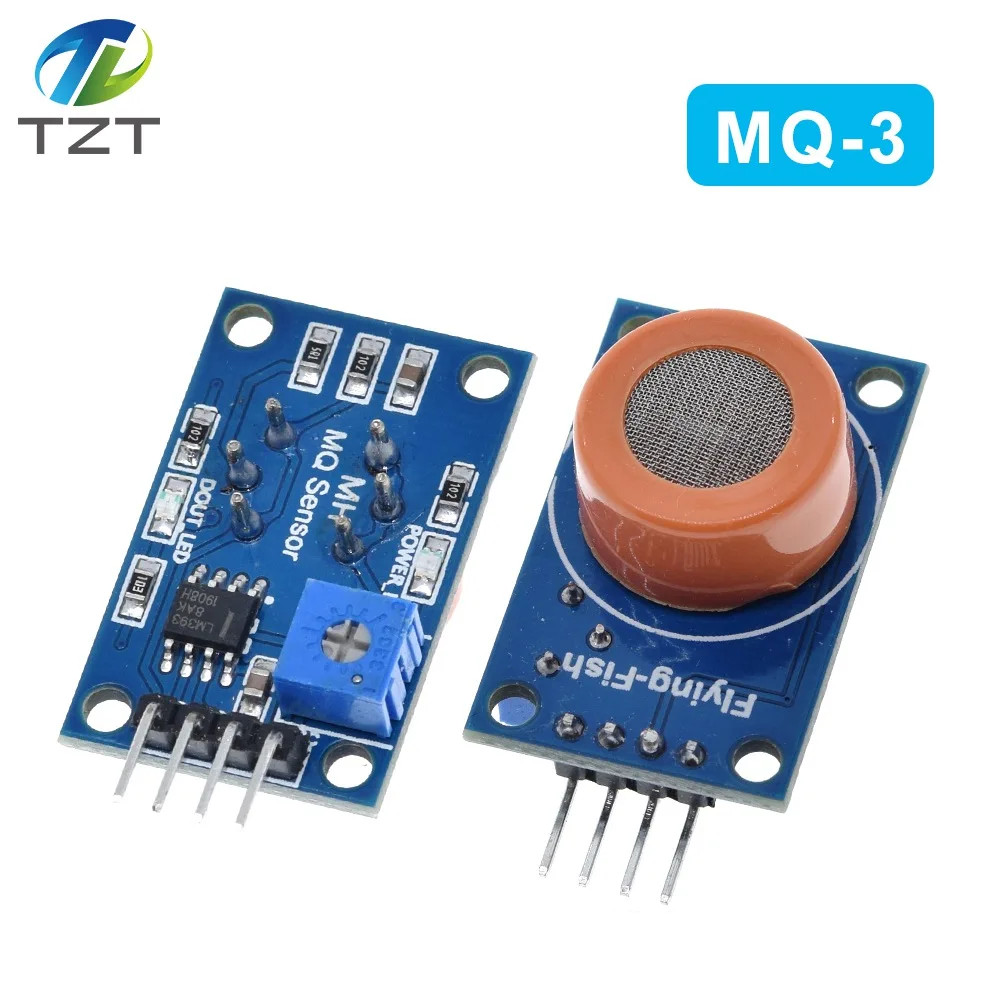

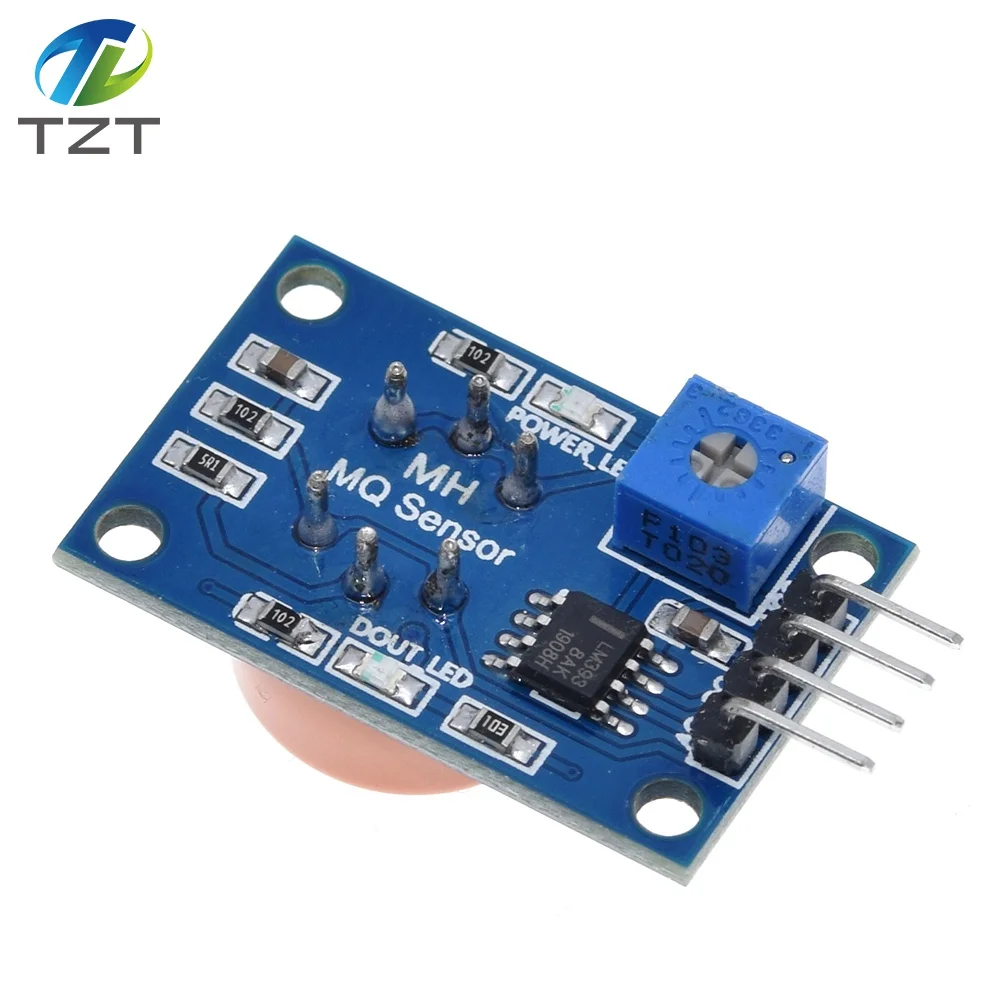

С использованием высококачественной двухпанельной конструкции, с индикатором мощности и TTL инструкциями по выходу сигнала.
Переключающий сигнал с выходом DO (TTL) и аналоговым выходом AO.
TTL Выходной допустимый сигнал низкий. (Низкоуровневый сигнал, когда выходной светильник может быть непосредственно подключен к микроконтроллеру или релейному модулю)
Аналоговое выходное напряжение с более высокой концентрацией более высокого напряжения

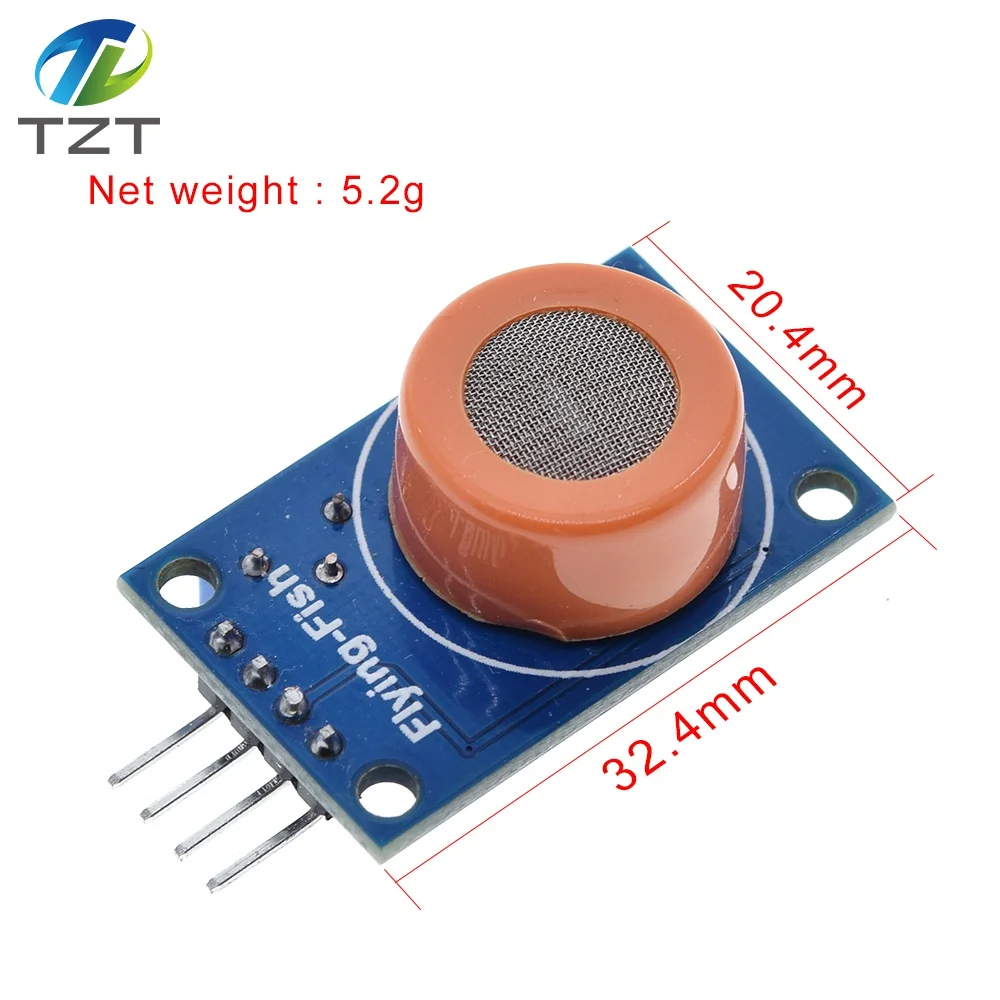

Есть четыре винтовых отверстия для легкого позиционирования.
Имеет долгий срок службы и надежную стабильность
Характеристика быстрого реагирования и восстановления
Входное напряжение: 5 в пост. Тока Потребляемая мощность (ток): 150 мА
Выходного сигнала: TTL цифровой 0 и 1 (0,1 и 5V)
AO выход: 0,1-0 .3 в (относительно загрязнения), максимальная концентрация напряжения около 4 в
Специальное примечание: после включения датчика, необходимо прогревать около 20 с, измеренные данные были стабильными, тепловой датчик является нормальным явлением, потому что внутренний нагревательный провод, если горячий не является нормальным.
Проводка:
VCC: положительный источник питания (5 В)
GND: источник питания отрицательный
DO: TTL переключение сигнала на выходе
АО: выход аналогового сигнала
Примечание:
После того, как датчик приведен в действие, необходимо согреть около 20 с, измеренные данные становятся стабильными, датчик тепла является нормальным
Программа тестирования:
Функция: эта версия программы тестирования поддерживает
Чип использования: AT89S52
Кристалл: 11,0592 МГц
Скорость передачи данных: 9600
Среда компилятора: Keil
[Заявление] Эта процедура используется только для изучения и ознакомления, пожалуйста, укажите авторское право и авторскую информацию!
Оцинкованная проволока/
/Стальная проволока
Примечание: 1, когда измеренная концентрация больше установленной плотности, выход одночипового порта IO низкий
Оцинкованная проволока/
# Включая/файлы библиотеки
# Define uchar unsigned char/макроопределение unsigned char
# Define uint unsigned int/макроопределение unsigned int
/Стальная проволока
Определения ввода/вывода
Оцинкованная проволока/
Светодиодный sbit = P1 ^ 0; /Определите порт первого микроконтроллера P1 (ie P1.0), чтобы указать конец
Sbit DOUT = P2 ^ 0; /Определите микроконтроллер P2 port first one (ie P2.0) как входной датчик
/Стальная проволока
Функция задержки
Оцинкованная проволока/
Задержка пустоты () /процедура задержки
{
Uchar m, n, s;
Для (m = 20; m> 0; m --)
Для (n = 20; n> 0; n --)
Для (s = 248; s> 0; s --);
}
/Стальная проволока
Основная функция
Оцинкованная проволока/
Void main ()
{
В то время как (1) /бесконечная петля
{
Светодиодный = 1; /выключение P1.0
Если (DOUT = 0) /когда концентрация выше установленного значения, реализация Con
{
Задержка (); /задержка помех
Если (DOUT = 0) /определить концентрацию выше установленного значения, реализация Con
{
Светодиодный индикатор = 0; /P1.0
}
}
}
}
/Стальная проволока
Конец
Оцинкованная проволока/
