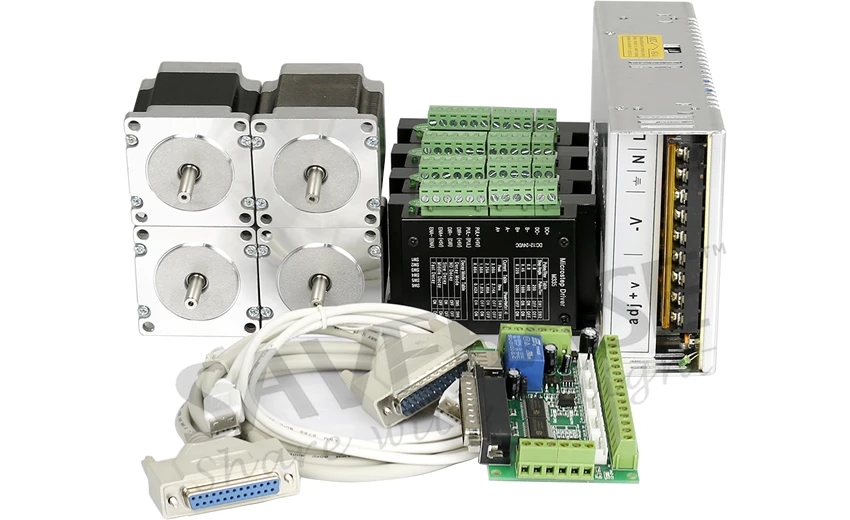

4 x 3.5A 30VDC M335 M
икрошаговых
Драйвера + 1 x 5-
осей
Интерфейсный
Борт
4 x Nema23 1.26Nm/175 Oz-in
Шаговых
Драйвера + 1 x 24V 15A
Переключательное
Питание
Источника
Описания
Этот 5-
осей
интерфейсный
борт
была
разработана
специально
для 2-
фазной
контроллера
шагового
драйвера.
Этот
интерфейсный
борт
использует
высокопроизводительный
драйвер
третьего
состояния 74HC244
и
Шмитт
инвертор 74HC14.
Эти
усиленные,
выпрямленные,
отфильтрованные
входные
сигналы
сделают
выходной
сигнал
драйверной
способности
стабильнее
и
сильнее.
С
этим 5-
осей
интерфейсным
бортом,
любой 1-5
микрошаговой
драйвер
может
был
управляем
непосредственно
через
ПК,
использующий
ЧПУ
программное
обеспечение
как MACH3, KCAM4,WinPc
Свет
и
так
далее.
Этот M335
является
одным
высокопроизводительным
микрошаговым
драйвером
с
низкой
стоимостью.
Этот M335
использует
однокристальный PWM
биполярный
синусоидальный
измельчитель
обеспечивать
низкую
вибрацию
и
высокую
эффективность.
Он
подходит
водить 2-
фазы
и 4-
фазы
гибридные
шаговые
двигатели,
поэтому Nema16, Nema17, Nema23
шаговые
двигатели
с 0.5A-3.5A
током
будут
подходить
для
этого
драйвера.
Словом,
вы
будете
получать
более
выгоды
от
этого
Комплекта
на
ЧПУ
работе.
Купите
этот
комплект
с
увернностью
пожалуйста.

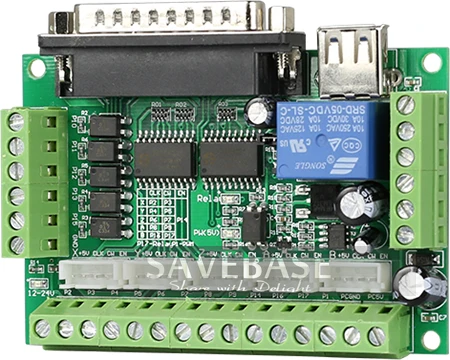

Особенности
I. 5-
Осей
Интерфейсный
Борт
Высокое свойство, эффективная стоимость.
Все сигналы оптоизолирована котороый может защищать ваш компьютер.
5-входных интерфейсов для ограничения, кнопки аварийного останова, резчика выравнивания и так далее.
Широкий Диапазон Входного Напряжения: 12-24V, и с анти-реверса функцией.
Один выходной управляемой интерфейс реле, подключается с двигателем шпинделя или воздушный насос, водяной насос и так далее.
Выход 0-10V аналогового напряжения для инвертора контролирует скорости шпинделя.

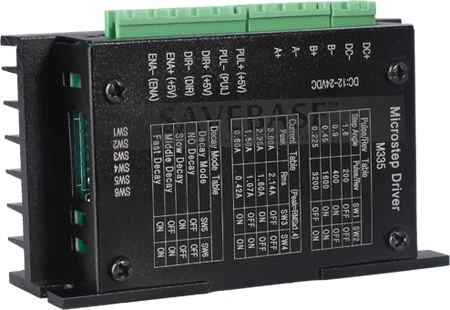

II. M335
Шаговой
Драйвер
Низкая стоимомть, Non-creeping phenomenon при низкой скорости. Низкий уровень шума и нерезонансная область.
Напряжения питания миксимум до 30V DC.
Выходной ток максимум 3.5A.
Подходящий для 2-фазы и 4-фазы двигателей.
Сигнальной вход оптоэлектронной изоляции высокой скорости.
1, 2, 8, 16 регулируемые микрошаговые управления заставляет движении двигатели более точными и гладкими.
Автоматическое уменьшение тока холостого.
Защита обратной мощности.
Применения
Подходит
для
различных
малых
размеров
оборудования
и
инстументов.
Как
гравировальный
станок,
машина
маркировки,
автомат
для
резки,
лазерное
наборное
производство,
плоттеры,
станки
ЧПУ
и
устройство
обработки.
Подходит
для
широкого
диапазона
шаговых
двигателей,
от NEMA
размера 16/17/23.
Выбор
Питания
Источника
Выбор
Напряжения
12-24V DC
питание
источника
для Nema 16/17
шаговых
двигателей.
24-30V DC
питание
источника
для Nema 23
шаговых
двигателей.
(
Высокое (≥ 30V)
напряжение
будет
сжигать
эти
чипы
или
шаговые
двигатели!!!
Выбирайте
питание
источника
осторожно
пожалуйста.)
Выбор
Тока
Выходной
ток
питания
источника
может
рассчитаться
по
следующей
формуле .
Выходной
ток =
Номинальный
ток
ваших
шаговых
двигатели *
качество + 2A.
Если
этот
ток
питания
источника
является
слишком
низким
для
двигателей,
он
будет
легко
сжигать
драйвер.
Пожалуйста SHUT DOWN
При
избежании
перегорения
платы,
пожалуйста,
выключите
питание,
перед
подключением
или
отключением
разъемов.
M335 DIP
Уставки
Переключателя
Установки Микрошагового Разрешения
Микрошаговое Разрешение
SW1
SW2
1
OFF
OFF
1/2
ON
OFF
1/8
ON
OFF
1/16
ON
ON
Установка Режима Распада
Режим Распада
SW5
SW6
No Распад
OFF
OFF
Медленный Распад
ON
OFF
Распад Средней Скорости
OFF
ON
Быстрый Распад
ON
ON
Установки Выходного Тока
SW3
SW4
Полный Ток
Автоматически Половина Тока
Пиковый Ток
RMS
Пиковый Ток
RMS
OFF
OFF
3A
2.14A
1.5A
1.07A
ON
OFF
2.25A
1.6A
0.6A
0.42A
OFF
ON
1.5A
1.07A
1.5A
1.07A
ON
ON
0.6A
0.42A
0.6A
0.42A

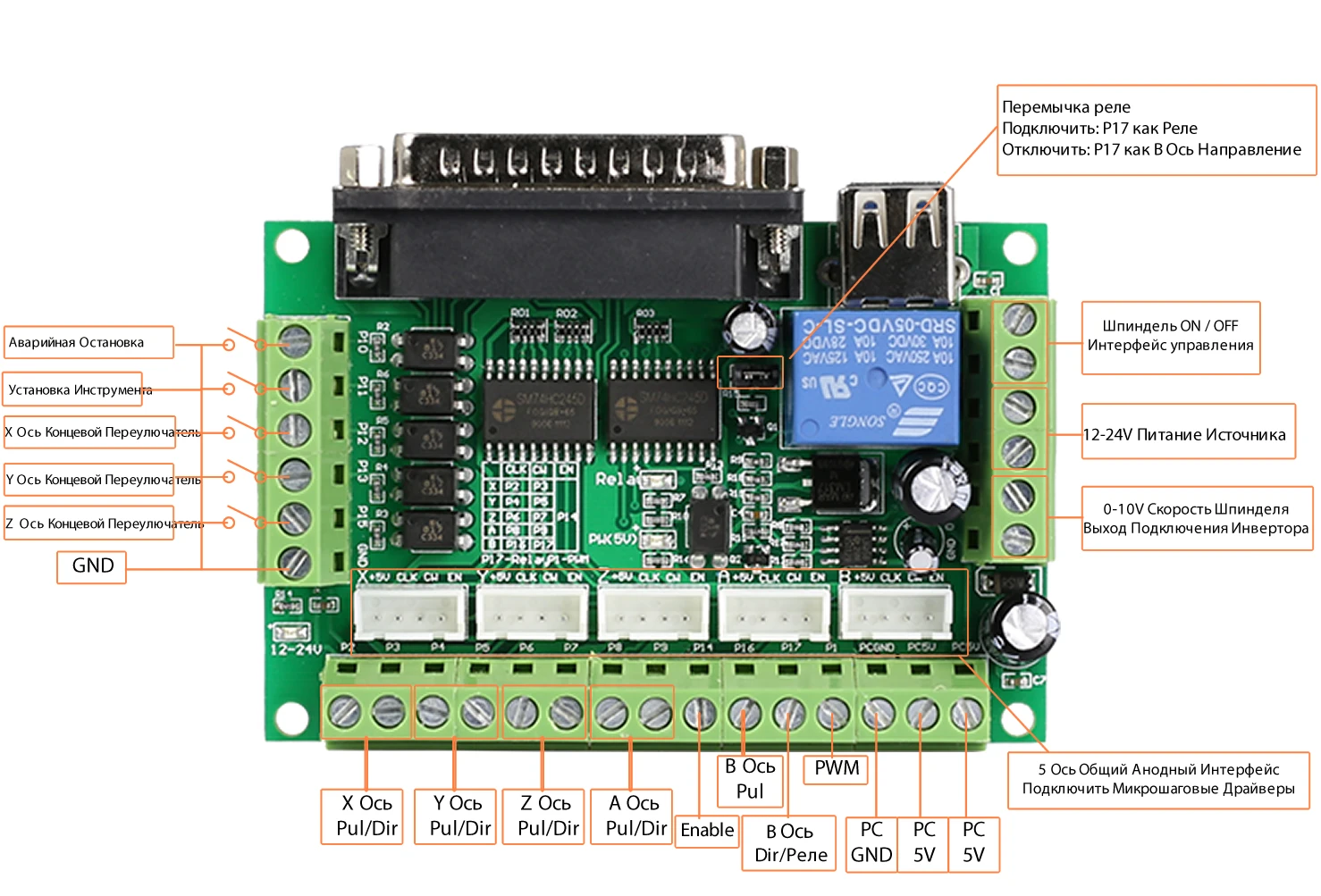

Инструкции
Интерфейса

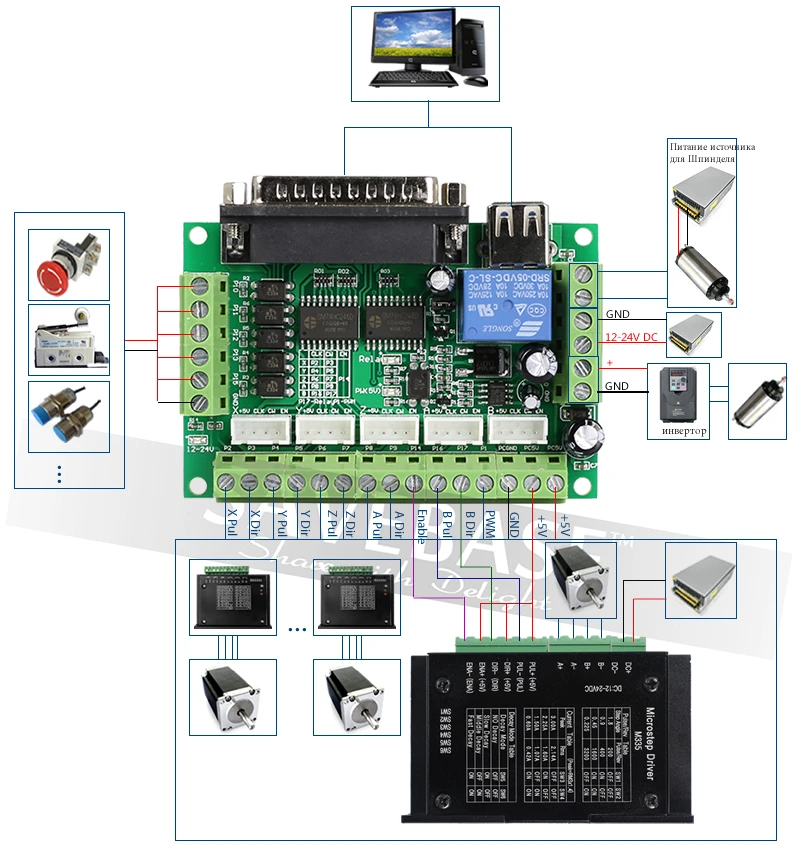

Схема
Подключения
Электрические свойства 5 Осей Интерфейсная Плата(Окружающая Температура Tj = 25?C)
Входное Напряжение
Получить мощность от ПК через USB порта и 12-24V питания источника(необязательный)
Тип драйвера
Сигнальное Управление Пульса и Направления
Подходящий Микрошаговой Доайвер
2 Фазы Микрошаговой Доайвер
Нетто вес
Около 75g
Габаритные размеры
90*70*20mm (L*W*H)
Электрические Характеристики M335 Микрошагового Драйвера
Входное Напряжения
12V ~ 30V(Пик) DC
Выходной Ток
0.5A ~ 3.5A (Пик)
Тип Драйвера
Пульс + Направление + Разрешающее Сигнальное Управление (Одночиповых PWM Биполярный Синус Измельчителя)
Подхожящий Двигатель
Nema16, Nema17, Nema23
Изолированный сопритивление
500MΩ
Операционая Среда & Другие Характеристики M335 Микрошагового Драйвера
Охлаждения
Естественное охлаждение или Принудительное охлаждение вентилятора
Операционая Среда
Среда
Избежание пыли, масляного тумана, агрессивных газов
Окружающая Температура
0 °C ~ 50°C (32°F ~ 122°F)
Влажность
40%RH ~ 90%RH
Операционая Температура
70°C (158°F) Максимум
Температура Хранения
-20 °C ~ 125°C (-4°F ~ 257°F)
Общий Вес
Около. 200g
Габаритные размеры
97*75*35mm

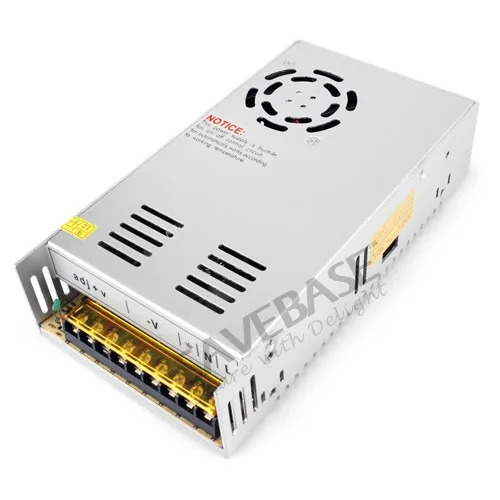

Характеристики переключательного питания источника
Входное Напряжение
100-120VAC и 200-240VAC через Переклюсателя
Входная частота
50/60Hz
Выходное Напряжение
24V
Общий Ток
15A
Регулируемый диапазон выходного напряжения
24V±10%
Размер
210*115*50mm
Вес
1100g

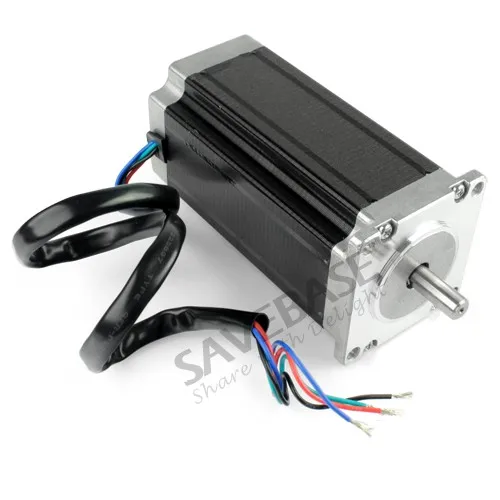

Характеристики Шагового Двигателя
Модель
57BYGH56-401A
Ось
Одновальный (Диаметр:6.35mm; Длина:21mm)
Наминальный Ток
2.8A/Фаз
Угол шага
1.8°±5%
Фаза
2 Фазы
Сопротивление фазы
0.9x(1+10%)Ω/Фаза
Индуктивность фазы
2.5x(1+20%)mH/Фаза
Удержающий крутящий момент
1.26Nm (Около. 175 Oz-in)
Позиционированный крутящий момент
300gf.cm
