Особенности:
Защитная пластина использовать ricoh литиевая полимерная аккумуляторная батарея защита IC/Тайвань MOS трубка
Встроенная высокоточная схема обнаружения напряжения; Подсоединены к выводы зарядного устройства с помощью устройства высокого давления; Встроенный три цепи обнаружения перегрузки по току Через трубку MOS можно управлять зарядкой и разрядкой аккумулятора Низкое потребление тока.Апликация
2 упаковки литий-никелевого марганцевого кобальта, кобальтовой кислоты лития, марганцевой кислоты литий-ионная аккумуляторная батарея; 2 упаковки литий-полимерных аккумуляторовНапряжение
Зарядное напряжение
DC: 9V CC/CV
Односекционное равновесное напряжение
Ток
Односекционный Балансирующий ток
Потребление одной секции
≤ 4uA
Максимальный ток непрерывного разряда
7.5A
Защита от перезарядки
Испытательное напряжение зарядки
4,29 В ± 0,025 в
Время задержки обнаружения зарядки
1s
Восстановление напряжения зарядки
4,05 В ± 0,025 в
Защита от перегрузки
Испытательное напряжение при разрядке
3,0 V ± 0,1 V
Задержка обнаружения разряда
128 мс
Восстановление напряжения при разрядке
3,2 V ± 0,10 V
Защита от перегрузки по току
Напряжение обнаружения перегрузки по току
200 мВ
Ток обнаружения перегрузки по току
13A± 5
Время задержки обнаружения перегрузки по току
12 мс
Восстановление состояния
Автоматическое восстановление
Защита от короткого замыкания
Состояние теста
Внешнее короткое замыкание
Обнаружение времени задержки
≤ 300us
Восстановление состояния
Автоматическое восстановление
Внутреннее сопротивление
Схема защиты (MOSPET)
≤ 15 мОм
Температура
Диапазон рабочих температур
-40 ~ + 52
Диапазон температуры хранения
-40 ~ + 125
Размер (Д * Ш * В)
38*10*2,6

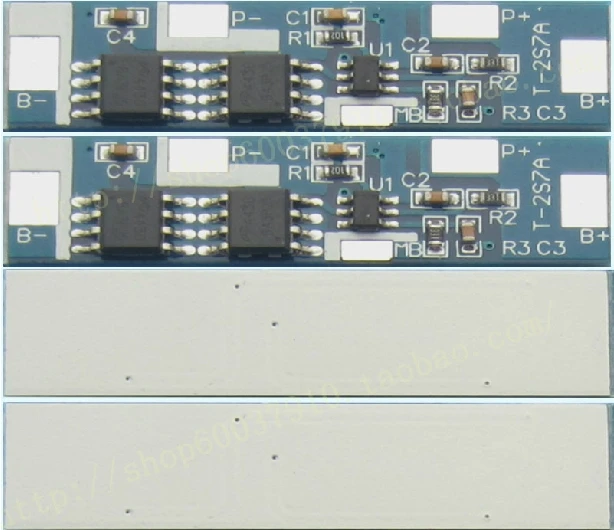

Назначение штифта: B +: положительный аккумулятор B-: отрицательный аккумулятор Мб: Подключите аккумулятор 1 "-" и аккумулятор 2 "+" P +: выход/зарядка (использование совместно) P-: выход/зарядка (использование совместно) Примечание: Вы должны подключить зарядное устройство постоянного тока в первый раз для мягкого питания модуля.

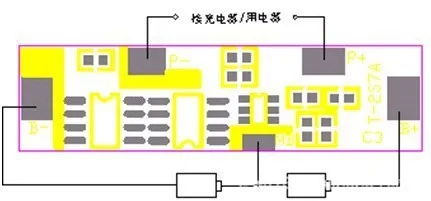

Схема проводки
