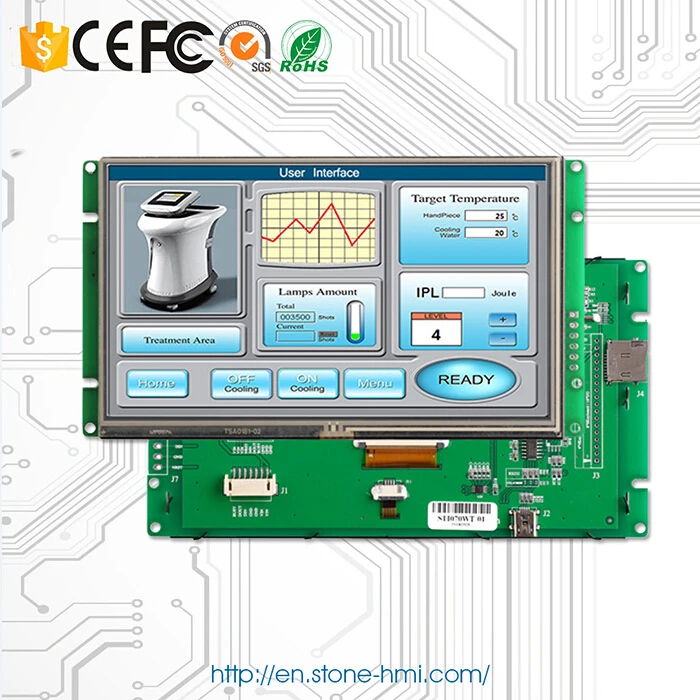

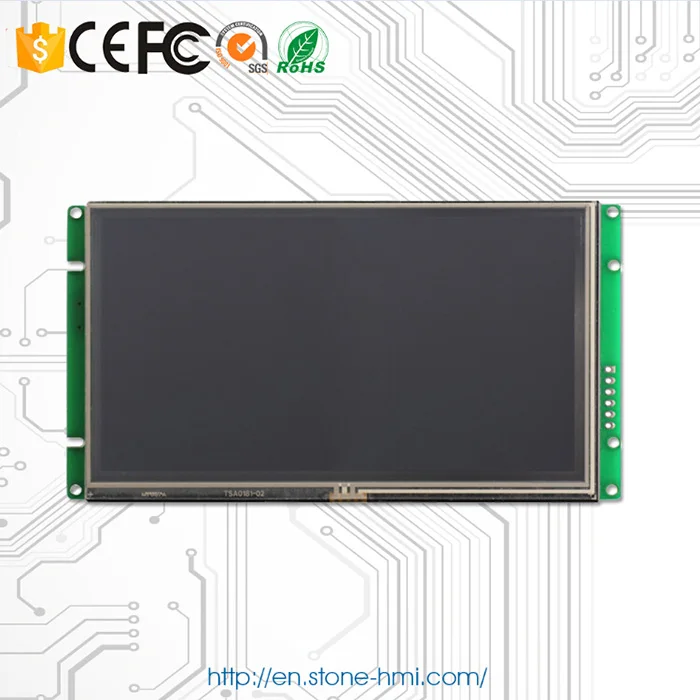

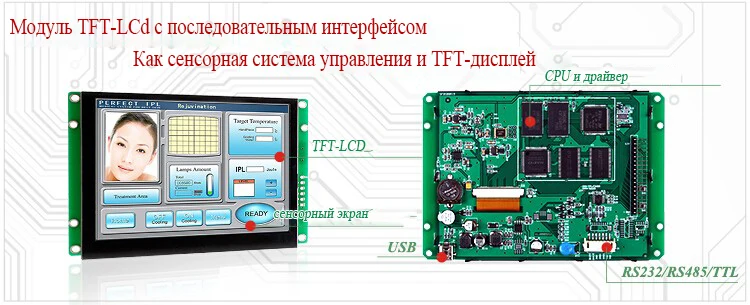

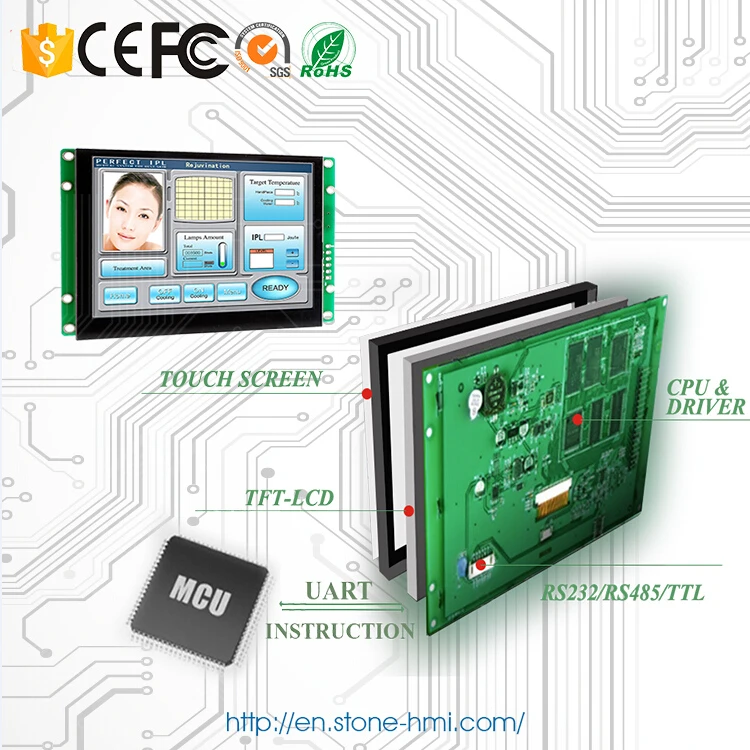

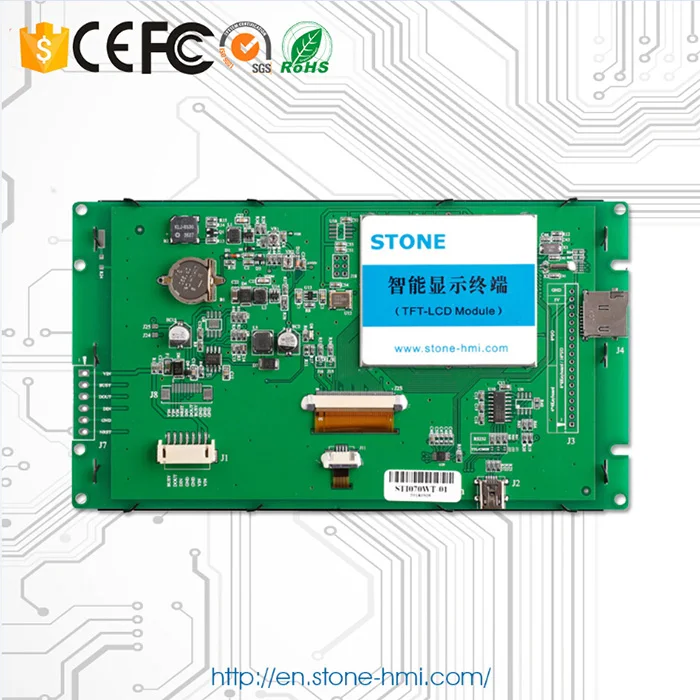

RS232 RS485 клавиатура HMI 5,5-дюймовая ЖК-панель с сенсорным + контроллером + программная поддержка любого микроконтроллера

RS232 RS485 клавиатура HMI 10,1 дюймов ЖК-дисплей Панель с сенсорным экраном + контроллер + программы Поддержка каких-либо MCU

Параметры продукта

Модель

 STVI101WT-01

Размер (дюйм)

 10.1"

Разрешение

 1024×RGB×600

Цвет

 65536 цветов (16 bit)

Область просмотра

 222.7мм × 125.3 мм

Шаг пикселя

 0.1905 мм × 0.0635 мм(H×V)

 Габаритный размер

 257.8мм×148.1мм×15.2мм(N)/16.8мм(T)

 Вес нетто

 765 g(N)/ 795g(T)

 TFT панель

 A+ панель промышленности класса

 Сенсорный экран

 Промышленное сопротивление уровня 4 или нет сенсорного экрана не является обязательным.

Параметр подсветки

Тип подсветки

 LED

Яркость

 500 cd/м2(Яркость можно регулировать на 100 уровнях.)

 Контраст

 500:1

Подсветка жизни

 30,000 часов

Угол обзора

 70°/ 70°/ 50°/ 60° (L/R/U/D)

Рабочая температура

 -20°C ~ +70°C

Рабочая влажность

 55°C, 85%

Температура хранения

 -30°C ~ +85°C

Режим экрана

 Цифровой

Рабочие параметры

 CPU

 CortexM4

 LCD контроллер

 CPLD EPM240

 Частота обновления

 200MHz

 Скорость переключения изображений

 63ms/picture (16 pictures/s)

 Флэш-память

Стандарт 128М, расширение 1ГБ

 Объем памяти для картинки

По возможности изображения,предложить формат" JPG"

 Интерфейс

 RS232/ USB интерфейс

 Загрузка картинок

 USB2.0 (12Mbps) & U загрузка диска хранения

Диапазон напряжения

 DC6.0В ~ 40В (типичное значение: 12В)

Мощность

 3.0Вт

Протокол испытаний

 MTBF

 4,250,000H

Рабочая температура

 -20°C ~ +70°C

Влажность воздуха

 60°C, 90%

Непрерывное вибрационное испытание

 10-55Hz, 1.5мм, 10G

Испытание на ударное ускорение

 6ms, 100G

 Тестирование ESD

 10KV

 Тестирование радиационной надежности

 44W

Основной размер модуля TFT LCD

Размер

 Разрешение

 3.5''

 320*240; 320*480

 4.3''

 480*272

 5''

 480*272; 640*480; 800*480

 5.6''

 640*480

 5.7''

 640*480

 7''

 800*480; 800*600; 1024*600

 8''

 800*600; 1024*768

 9.7''

 1024*768

 10.1''

 1024*600

 10.4''

 800*600

 12.1''

 1024*768

 15.1''

 1024*768
