Мини ST-LINKV2 ST-LINK встроенный отладчик программист Эмулятор загрузчика для STM8 и STM32 недорогое решение USB интерфейс
Waveshare Development Kit Store - Надежность 98%
Более 3328 подписчиков, дата открытия магазина 23.11.2012
- Положительные оценки: 100% (350)
- Соответствие описанию: 98%
- Отвечает на сообщения: 98%
- Скорость отправки: 96%
Последнее обновление: 05.03.2023
1 Отзывов
1 Заказов
0 Отзывов
0 Заказов
1 Отзывов
0 Заказов

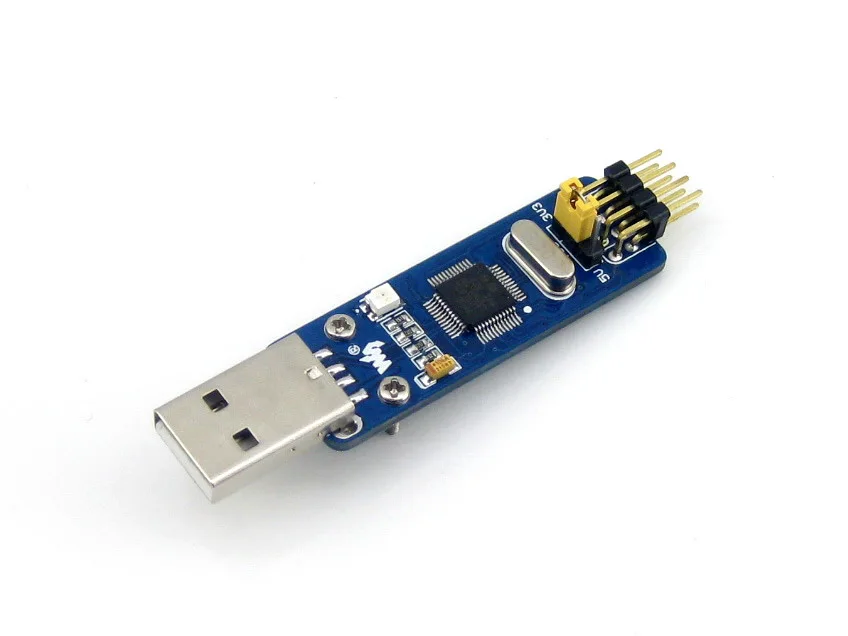

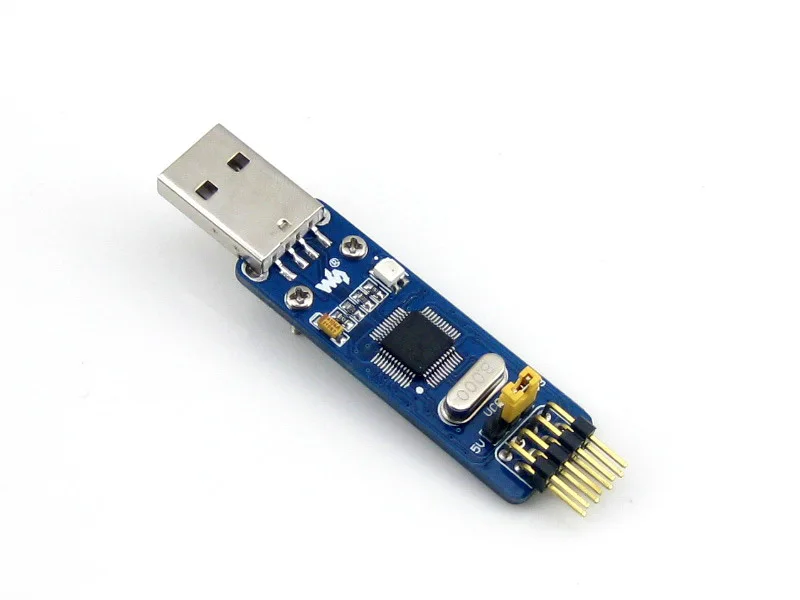

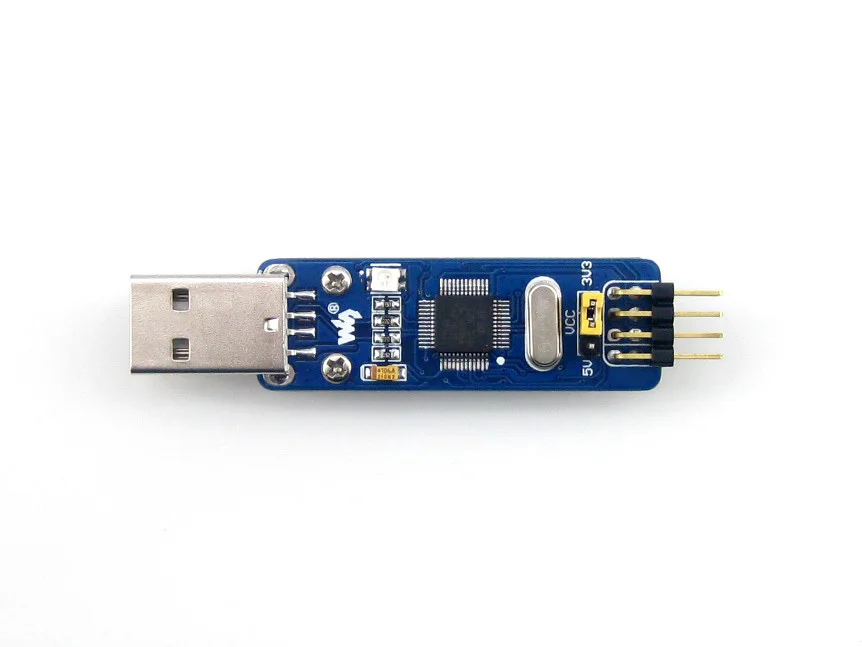

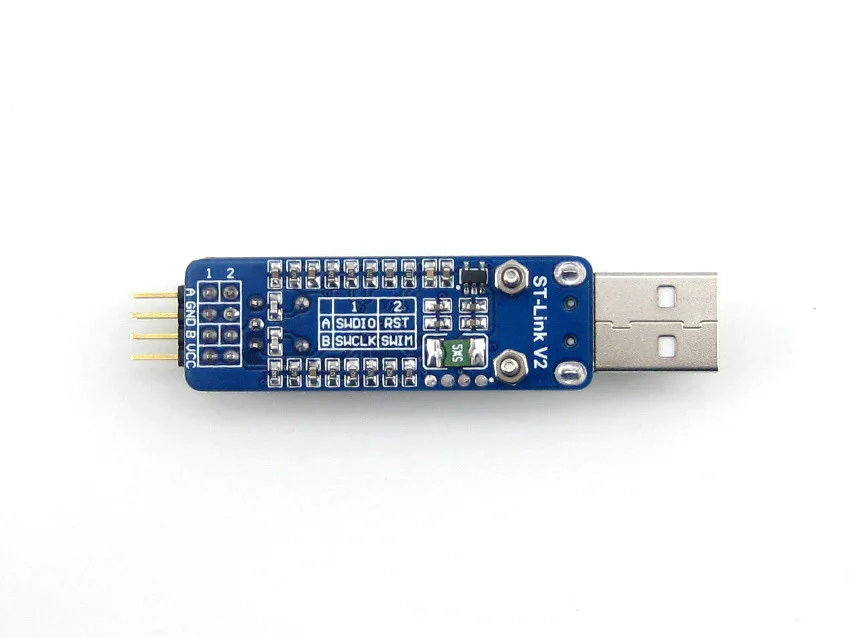

Mini ST-LINK/V2 на небольшой одной плате, очень низкая стоимость решения для in-circuit отладчика/программиста для STM8 и STM32.
ОсобенностиБортовой предохранитель самоизвлечения 500мА, чтобы избежать вреда от короткого замыкания
Двойной выход напряжения тока (3,3 V/5V), отлично подходит для отладки/программирования
Стандартный интерфейс USB для прямого подключения к ПК
Отладка: Работает на полной скорости, одношаговый, точки останова, просмотр переменных и регистров и т. Д.
Программирование: Поддержка флэш-памяти, EEP ROM, AFR и т. Д.
USB2.0 в сочетании с интерфейсом SWIM/SWD: быстрый ответ для отладки и быстрая скорость для программирования
Прошивка обновляется для поддержки большего количества устройств в будущем
Автоматически обновляется
ST-LINK утилита v2.0 (или выше)
STVD версии 4.2.1 (или выше ver.)
STVP версия 3.2.3 (или выше ver.)
IAR EWARM Revision v6.20 (или выше ver.)
IAR EWSTM8 Revision v1.30 (или выше ver.)
KEIL RVMDK Revision v4.21 (или выше ver.)
Атоллик
TASKING
Все устройства STM8 с интерфейсом для плавания
Все устройства STM32 с интерфейсом SWD
Фотографии
Сравнить
ST-LINK/V2 (MINI)
ST-LINK/V2
ST-LINK
Примечания
Диапазон напряжения SWD
1,65 V-3,6 V
1,65 V-3,6 V
3V-3,6 V
ST-LINK/V2 и ST-LINK/V2 (mini) Поддержка STM32 устройства низкого напряжения
Диапазон напряжения плавания
1,65 в-5,5 В
1,65 в-5,5 В
1,65 в-5,5 В
Поддержка SWV
Нет
Да
Нет
На данный момент только STM32 поддерживает SWV, а STM8 не
Интерфейсы отладки
2
2
1
ST-LINK/V2 и ST-LINK/V2 (mini) Поддержка STM8/STM32 с раздельными интерфейсами
Светодиодный индикатор
Двухцветный СВЕТОДИОДНЫЙ
Двухцветный СВЕТОДИОДНЫЙ
Красный светодиодный
Двойной Цветной СВЕТОДИОДНЫЙ индикатор позволяет указывать больше статуса
Предохранитель
Да
Нет
Нет
Предохранитель для избежания вреда от короткого замыкания
Подключение с ПКПри подключении ST-LINK/V2 (mini) к компьютеру через интерфейс USB требуется драйвер USB, который должен быть установлен правильно.
Нажмите на ссылку для загрузки:ST-LINK/V2 USB драйвер для Windows 7, Vista и XP
Подключение к приложениям STM8/STM32ST-LINK/V2 (mini) должен быть подключен к приложению STM8 через интерфейс для плавания.
Шпилька для отладки
Штырь для целевой платы
Описание
VCC
MCU VCC
STM8 VCC
Плавать
MCU SWIM
STM8 плавающий штифт
GND
GND
STM8 GND
RST
MCU RESET
STM8 сброс PIN
ST-LINK/V2 (mini) должен быть подключен к приложению STM32 через интерфейс SWD.
Шпилька для отладки
Штырь для целевой платы
Описание
VCC
MCU VCC
STM32 VCC
SWDIO
MCU SWDIO
STM32 SWD SWDIO
GND
GND
STM32 GND
SWCLK
MCU SWCLK
STM32 SWD SWCLK
Обратите внимание, что VCC и GND должны быть подключены правильно, чтобы избежать любого вреда для ST-LINK/V2 (mini).
Вики:Www.waveshare.com/wiki/ST-LINK/V2_ (мини)
ПосылкаВес:0,01 кг
ST-LINK/V2 (mini) × 1
4-контактный пользовательские соединительный кабель с разъемом кабеля × 1 шт.
Разъем USB типа A для штепсельного разъема × 1
