Технические характеристики
Выход

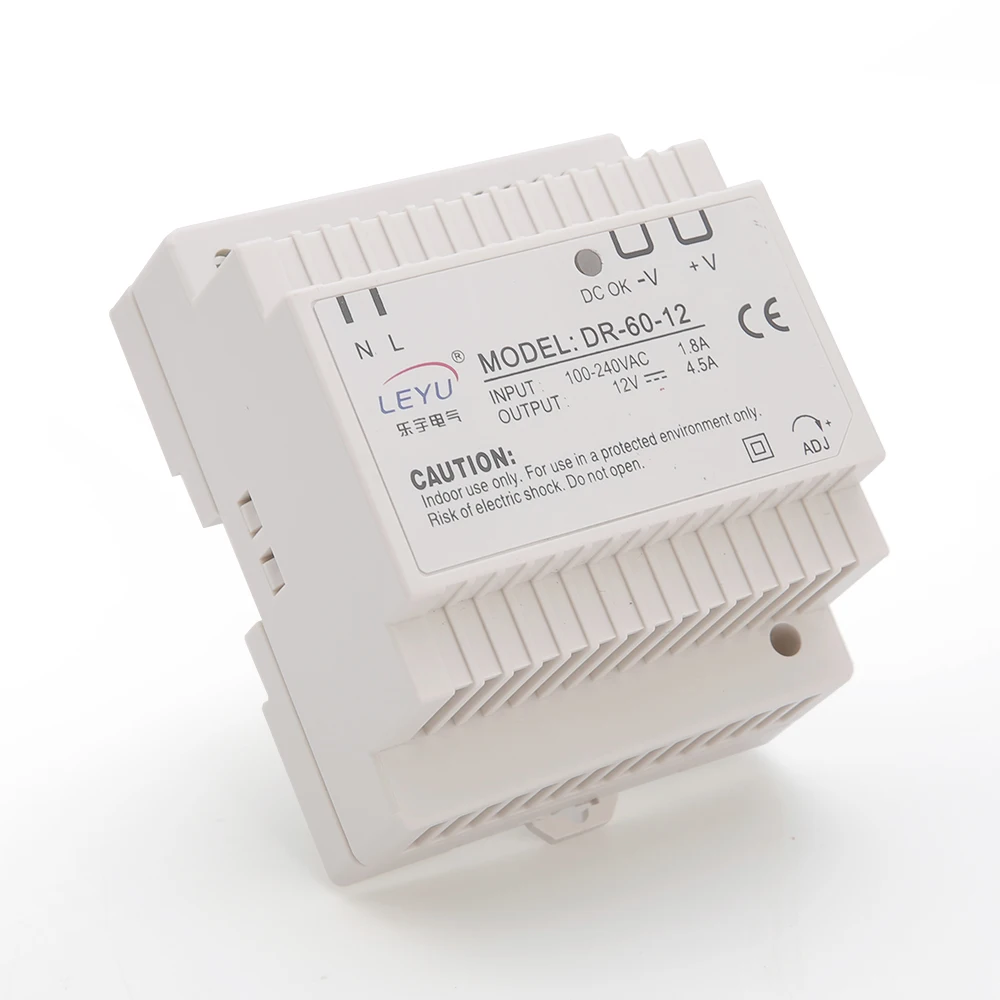

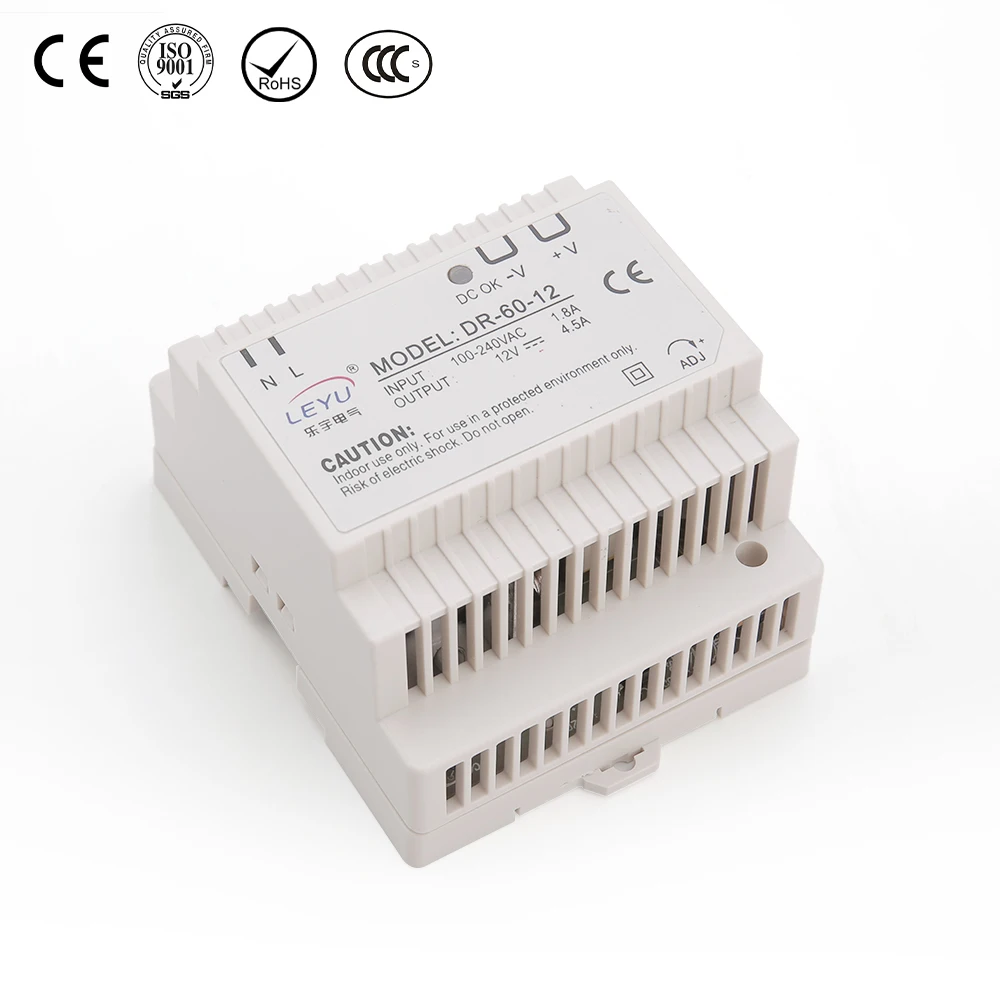

Модель
DR-60-5
DR-60-12
DR-60-15
DR-60-24
Напряжение постоянного тока
5 В
12 В
15 в
24 В
Номинальный ток
6.5A
4.5A
4A
2.5A
Диапазон тока
0-6.5A
0-4.5A
0-4A
0-2.5A
Номинальная мощность
32,5 Вт
54 Вт
60 Вт
60 Вт
Пульсация и шум
80mVp-p
120mVp-p
120mVp-p
150mVp-p
Напряжение Adj. Диапазон
-5%,+ 10%
-8%,+ 10%
± 10%
± 10%
Допуск напряжения
± 2%
± 1%
± 1%
± 1%
Настройка, время подъема
100 мс, 30 мс/230 В переменного тока 200 мс, 30 мс/115 В переменного тока при полной нагрузке
Время ожидания
100 мс/230 В переменного тока 23 мс/115 В переменного тока при полной нагрузке
Вход
Диапазон напряжения
88 ~ 264VAC 47 ~ 63Hz; 124 ~ 370VDC
Ток переменного тока
1.2A/115V 0.8A/ 230V
Эффективность
76%
82%
83%
84%
Пусковой ток
Холодный старт 18A/115V 36A/230V
Ток утечки
<1мА/240В переменного тока
Защита
Перегрузка
105% ~ 160%
Тип защиты: ограничение постоянного тока, автоматически восстанавливается после удаления неисправности
Перенапряжение
115% ~ 135%
Тип защиты: выключение o/p напряжения, повторное включение для восстановления
Окружающая среда
Рабочая температура. Влажность
-20 ~ + 60; 20% ~ 90% относительной влажности
Температура хранения. Влажность
-40 ~ + 85; 10% ~ 95% относительной влажности
Температура. Коэффициент
± 0.03%/(0 ~ 5)
Вибрация
10 ~ 500 Гц, 2G 10 мин./1 цикл, период для 60 мин, каждый вдоль X, Y, Z осей
Безопасность
Выдерживает напряжение
I/P-O/P: 3KVAC
Сопротивление изоляции
I/P-O/P: 100 м Ом/500 В постоянного тока
Стандарт
Стандарт безопасности
Дизайн относится к UL60950-1,TUV EN60950-1,EN50178
Стандарт EMC
Дизайн относится к EN55011,EN55022,EN61000-3-2,-3,EN61000-4-2,3,4,5,6,8,11,ENV50204,EN55024,EN61000-6-2EN61204-3
Другие

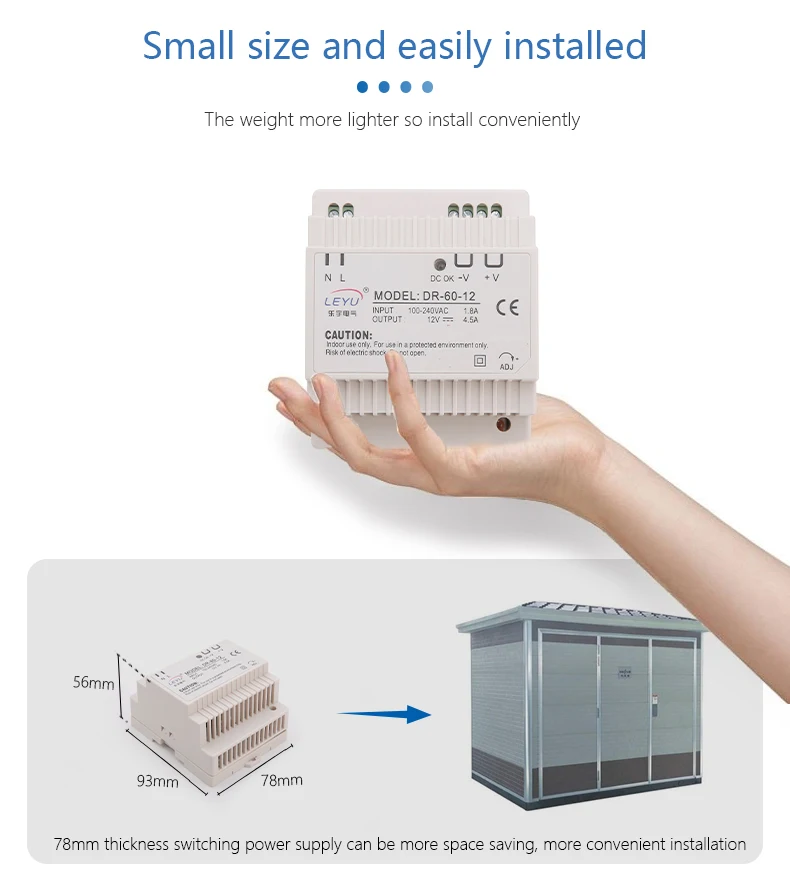

Размеры
78*93*56 мм (Д * Ш * В)
Вес
0,3 кг
Упаковка
50 шт/коробка
Примечание
1. Все параметры, не указанные специально, измеряются при 230 В переменного тока, номинальной нагрузке и 25 температуре окружающей среды.
2. Пульсация и шум измеряются на 20 МГц полосы пропускания с помощью 12 "витой пары-провод завершены с 0.1μ и 47μ параллельного конденсатора.
3. Допуск: включает в себя настройку допуска, линейное регулирование и регулирование нагрузки.
4. Источник питания считается компонентом, который будет установлен в конечное оборудование. Конечное оборудование должно быть повторно подтверждено, что оно по-прежнему соответствует директивам EMC.
