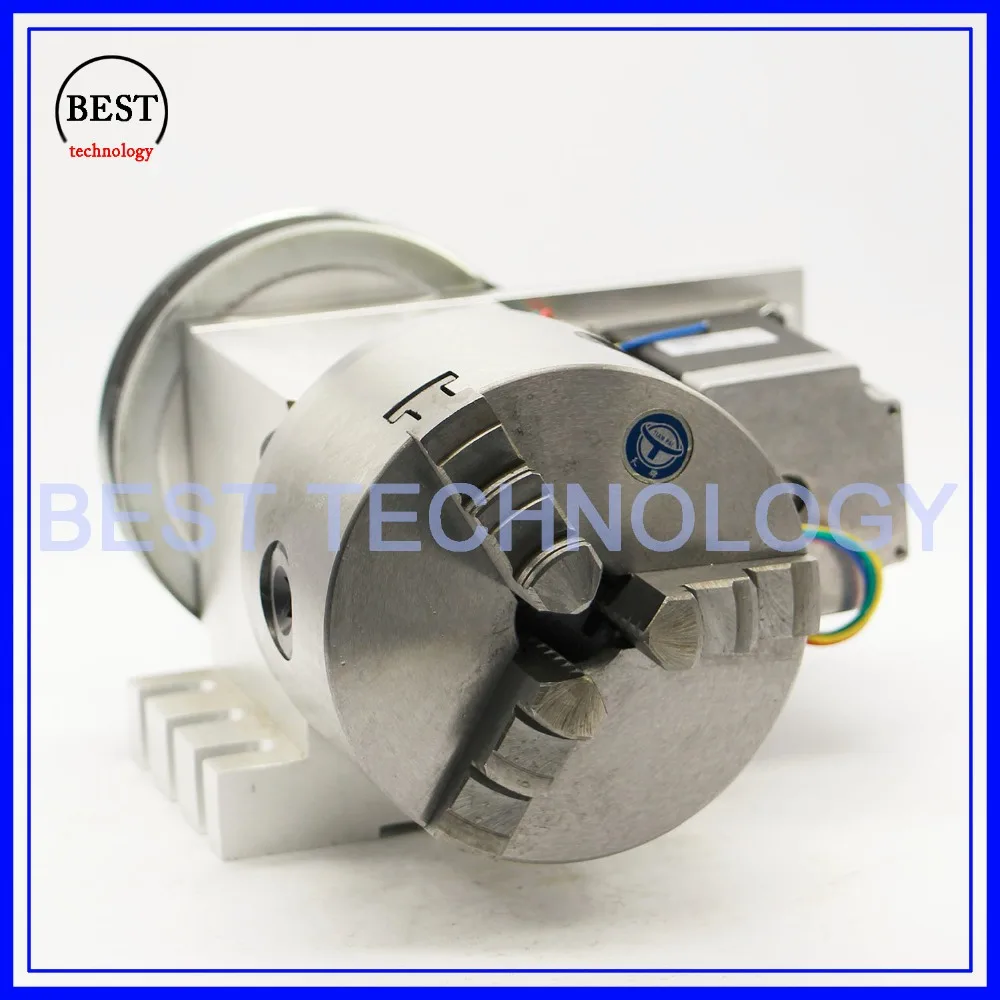

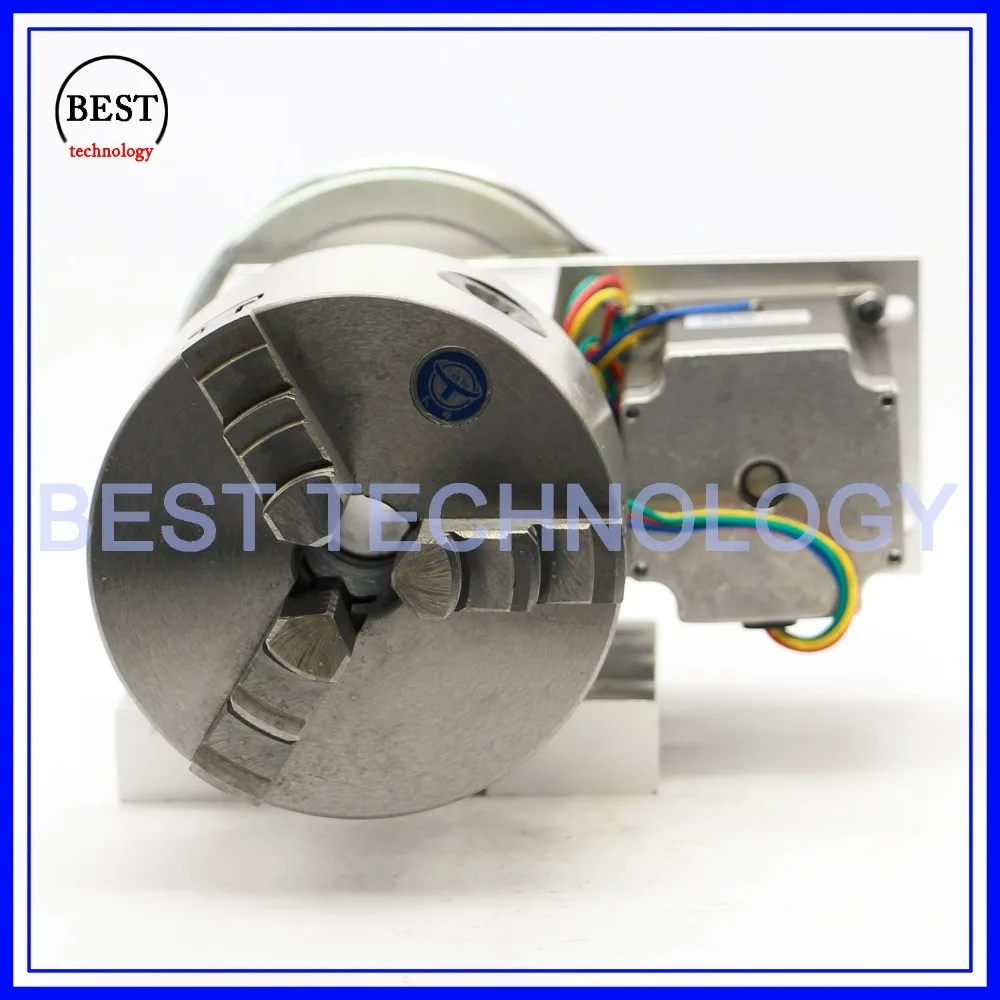

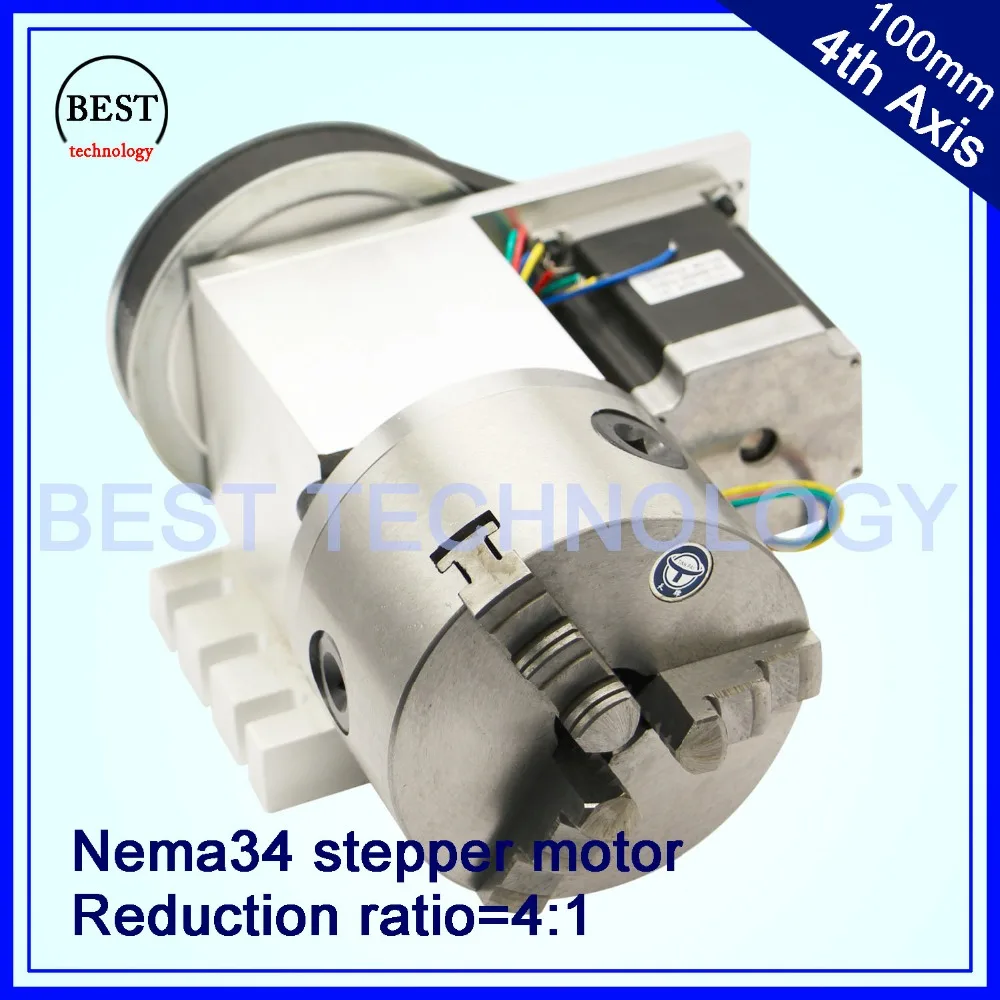

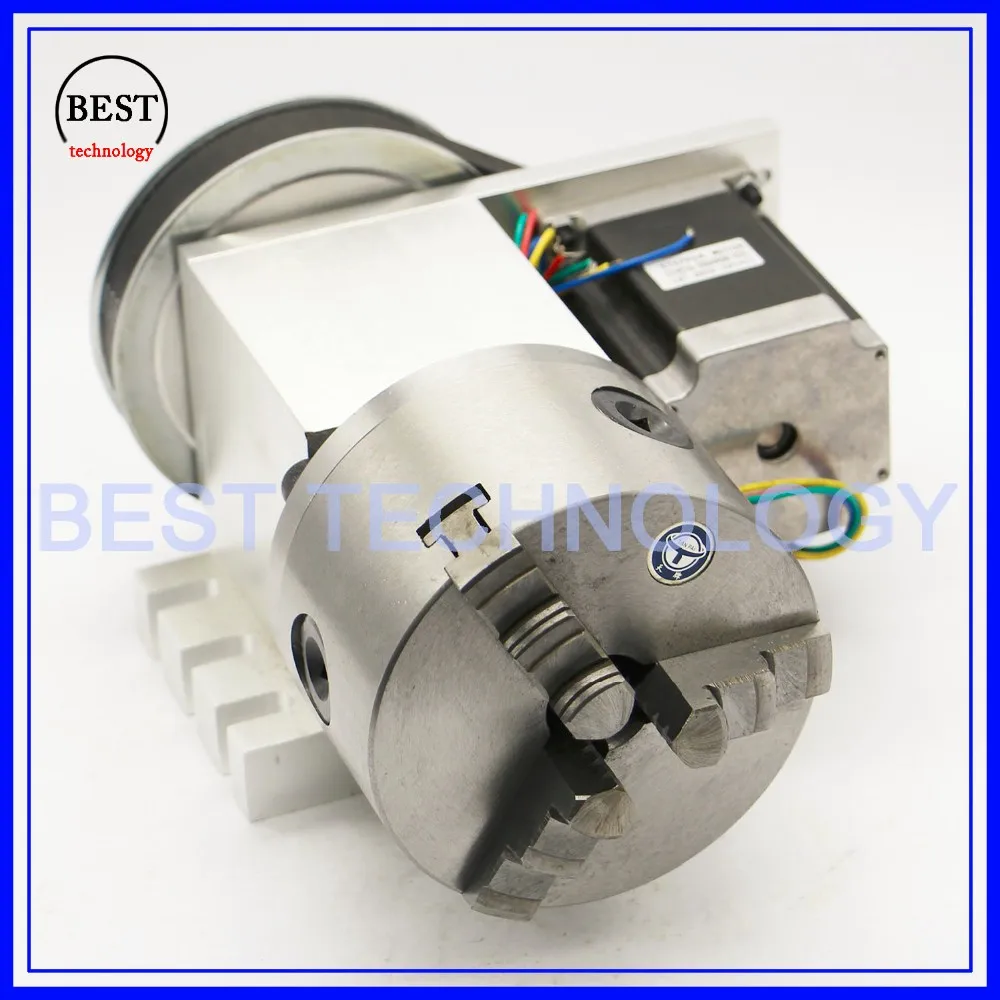

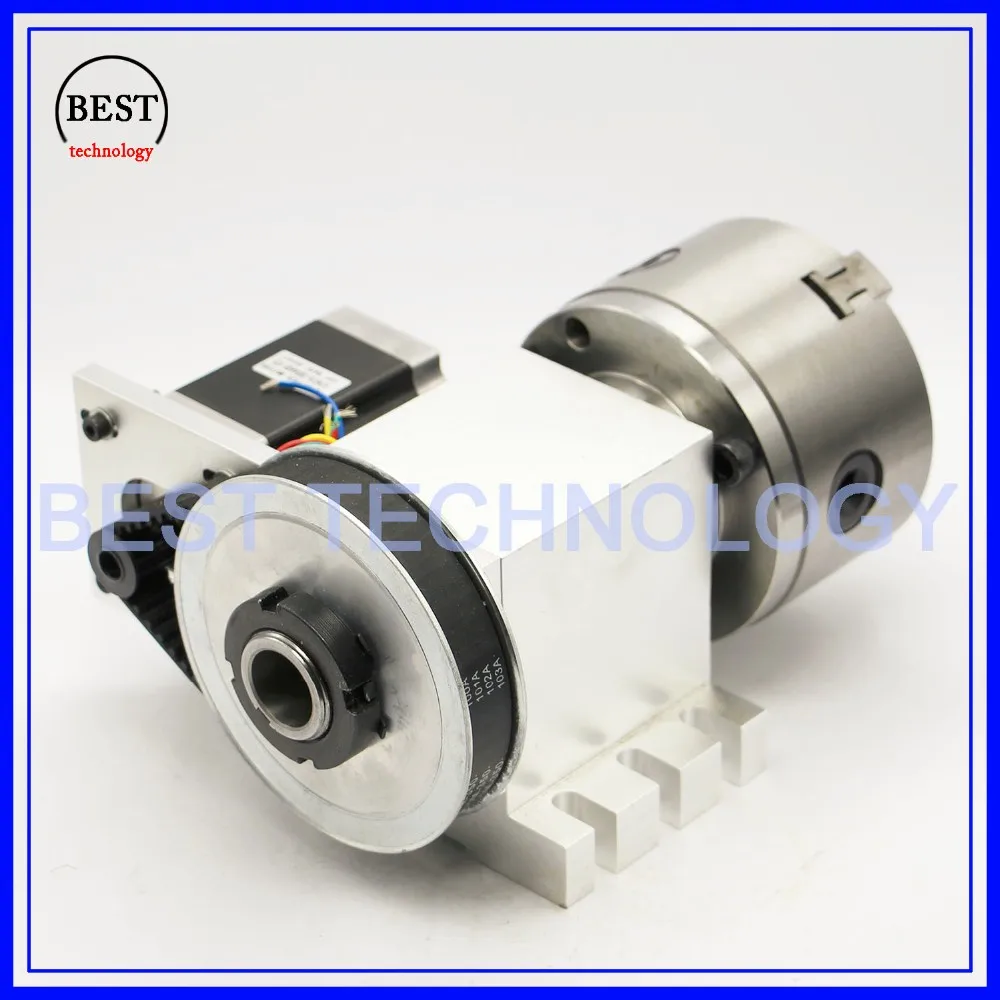

Делительная головка ЧПУ 4 оси, 100 мм, с поворотной осью, комплект осей A, передаточное число 4:1, с шаговым двигателем Nema34

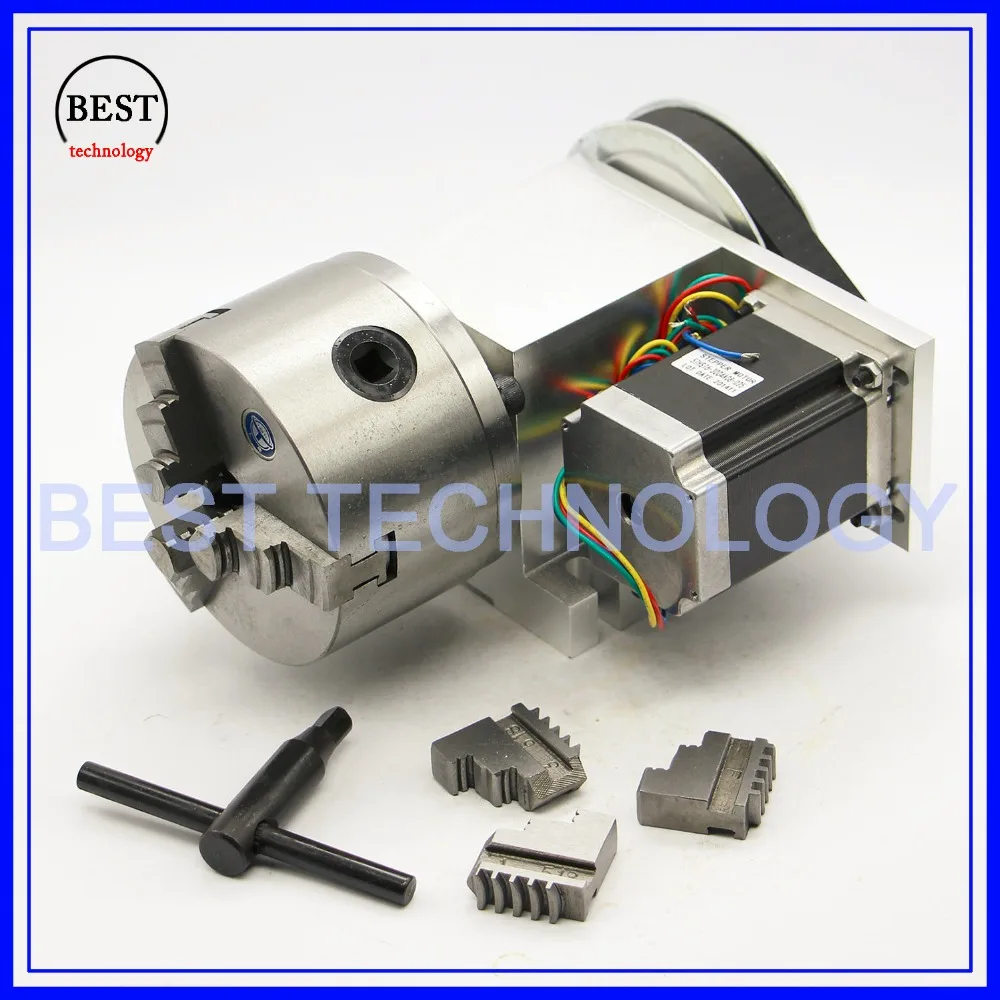

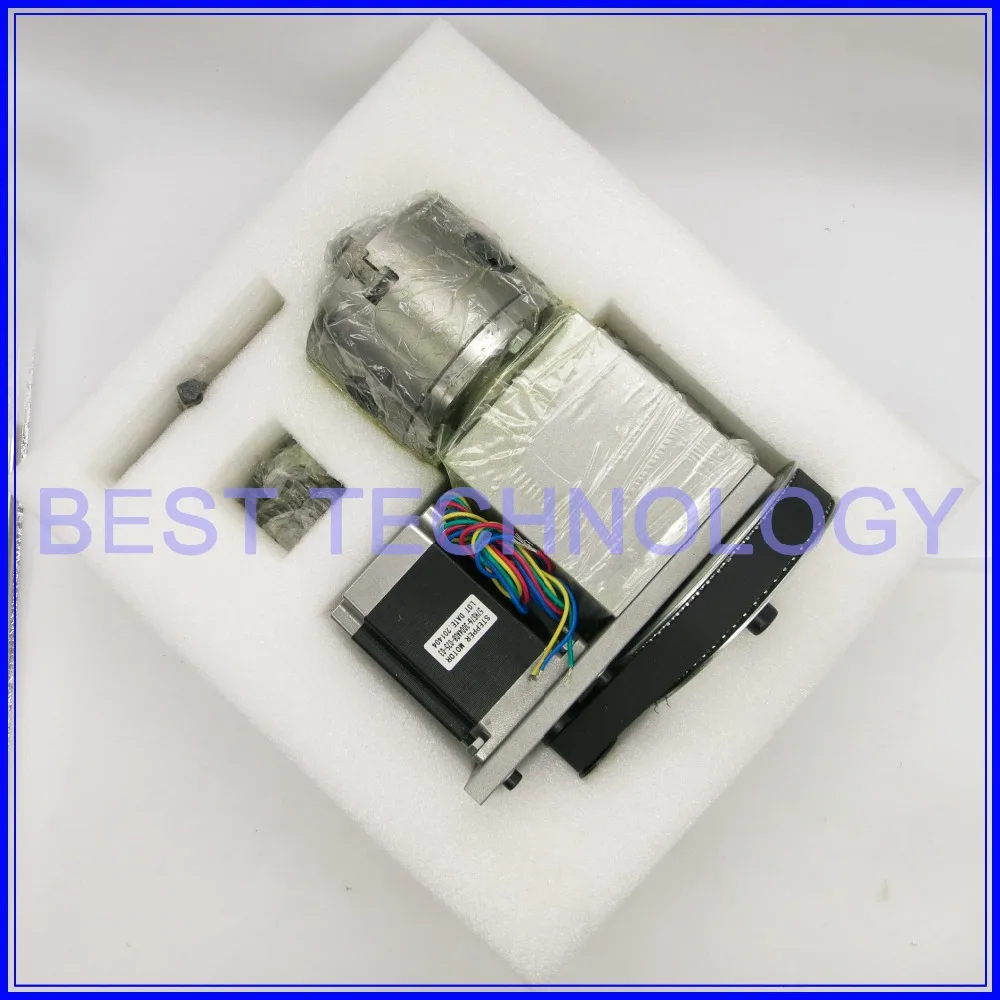

1 шт -- 4-я ось 100 мм 3 кулачковый патронКоэффициент уменьшения4:1(Положительная челюсть и встречная челюсть)

Шаговый двигатель:

Nema34 86 мм

Диаметр стержня: 14 мм

Угол шага: 1,8

Ток: А

Повышение температуры: максимум 80 c

Температура окружающей среды:-20 c-+ 50 c

Фаза №: 2HP

Сопротивление изоляции: 100 МОм (500 В постоянного тока)

Тип патрона:

Трехкулачковый Самоцентрирующийся патрон 100 мм

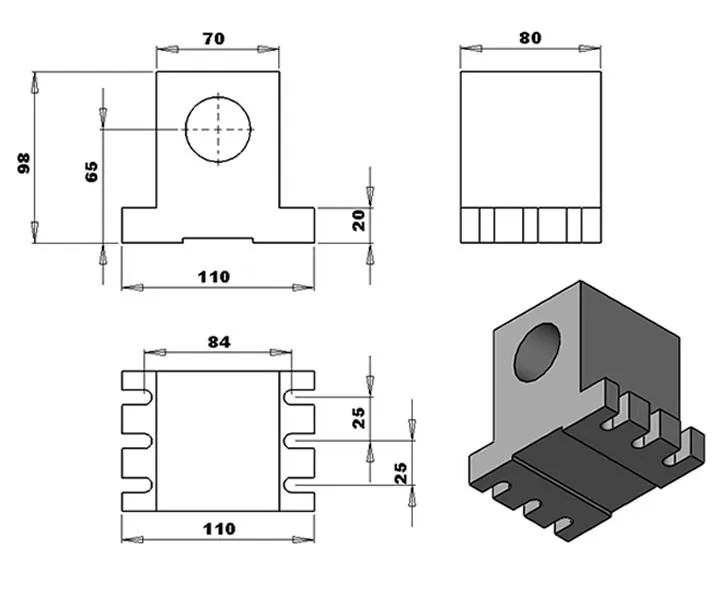

Высота центра: 65 мм

Общая высота: 110 мм

Угол, 0,45 градусов/шаг

Коэффициент уменьшения: 4:1 (режим синхронного замедления)

Магнитный шаговый двигатель: двухфазный 86 Шаговый четырехпроводной двигатель

Настройки эквивалента импульсов четвертой оси:

Настройки системы Mach3: требуется 1 импульс:

(Двигатель 1 круг числа импульсов × привод числа делений × коэффициент уменьшения) ≤ 360 градусов

Например, двухфазный 57 мотор, ubdivision номер 16, коэффициент уменьшения 50:1

(200 × 16 × 50) →360 = 444,44444444)

Настройки системы Ncstudio: угол импульсной ходьбы:

360 →( Мотор 1 круг импульсных цифр × привод деления номер × коэффициент уменьшения)

Например: двухфазный 57 мотор, пробой номера 16, коэффициент уменьшения 50:1

360 ≤ (200 × 16 × 50) = 0,00225

Ось X или Y вместо алгоритма:

Окружность ≤ (мотор 1 круг импульсного числа R × привод деления номер × коэффициент уменьшения)

Гравировка круглых Стержней разных размеров, необходимо установить эквивалент

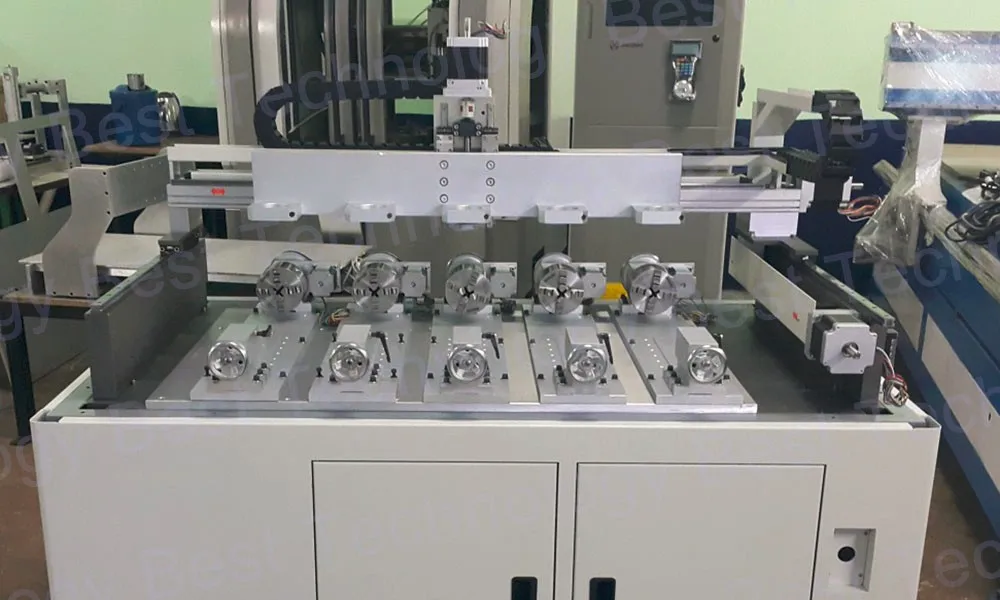

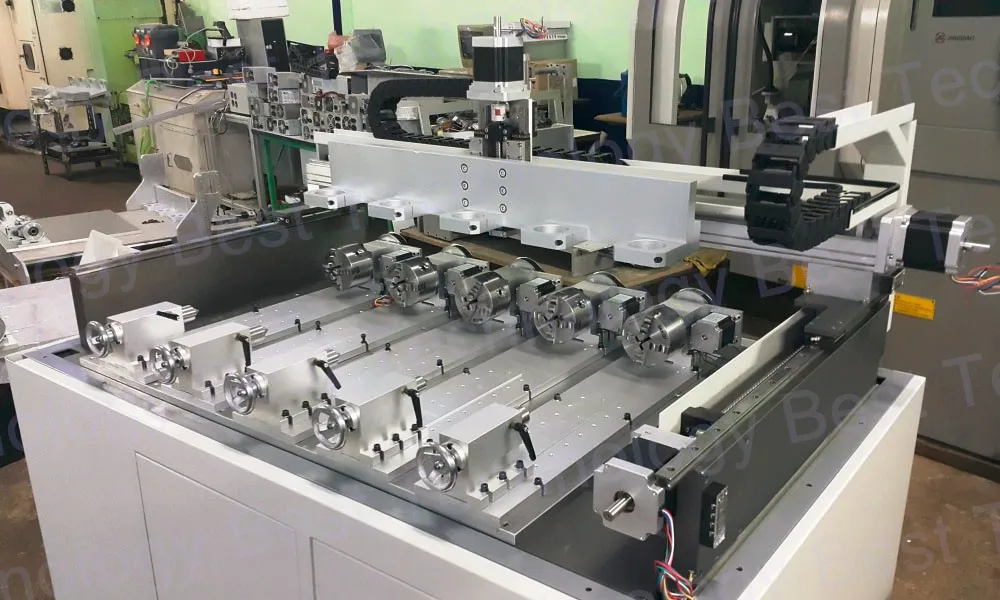

Демонстрация покупателей
