USB-адаптер CN с поддержкой ПК USB-PROFIBUSMPIPPI ДЛЯ Simatic S7-200300400 PLC,6ES7 972-0CB20-0XA0 6ES7972-0CB20-0XA0

USB адаптер CN поддержка ПК USBДля PROFIBUS/MPI/PPIСвязь, используется для SimaticСерия S7-200/300/400ПЛК.

1) Поддержка Win7 64 бит (2) Поддержка Step7 V5.5 и выше (3) Поддержка основной функции profibus (4) не поддерживает один ПКОбщайтесь с несколькими ПЛК по адресуВ то же время

(5) не поддерживаетНесколько штук связываются с однимПЛК одновременно.

Замена OEM, 100% тестирование перед отправкой, гарантия 1 год.

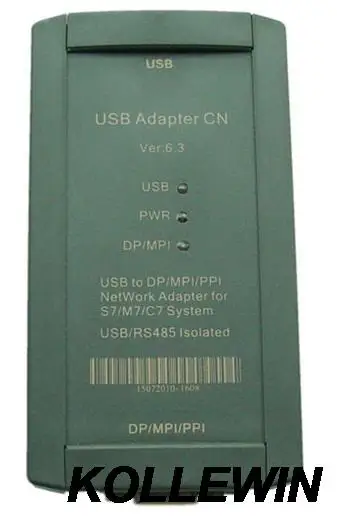

Описание продуктаUSB-адаптер CN-это высокотехнологичный Адаптер, поддерживающий связь с USB на PROFIBUS/MPI/PPI,USB-адаптер CN поддерживает источник питания от USB-порта, использует маломощный низковольтный чип, даже еслиМощность USB-порта снижается до 4 в, что по-прежнему может обеспечить стабильную и надежную работу адаптера.Интерфейс RS485 (PROFIBUS/MPI/PPI) USB-адаптера CN-это стандартный интерфейс, такой же какCP5611/CP5512, 6-контактный и 5-контактный разъем DB9F с выходом питания 5 В постоянного тока, который может поставлятьПитание для конечных резисторов. Помимо используется для Simatic S7-200/300/400 PLC, он также может бытьИспользуется для HMI,CNC и других вечерние них устройств, поддерживает связь на большие расстояния, допускаетсяДлина кабеля соответствует стандарту Simatic profibus.Тип сети и скорость передачи данных, который поддерживает адаптер USB CN:

Основные технические характеристики:● Совместимость со спецификациями USB V1.1 и USB V2.0, подключение usb-порта ПК кИнтерфейс DP/MPI/PPI для системы S7/M7/C7.● Поддержка коммуникации PROFIBUS/MPI/PPI, тест протокола автошины● Вы можете загрузить последнее программное обеспечение с сайта Simatic, чтобы обновить прошивку дляUSB-адаптер CN для получения новейших функций● Питание от usb-порта, потребляемая мощность около 150 мА, с перегрузкой по току иЗащита от перенапряжения● Оптоизолированное напряжение в постоянного тока.● Usb-порт имеет защиту от скачков● Интерфейс RS485 имеет защиту от молнии и скачков, повторяемость перенапряжения:Ipp = ITU-TK20 А (МКС, 4 кв), соответствует стандарту/21. VDE 0433. ± 15 кВ ESDЗащита.● Поддержка связи на большие расстояния, наибольшее расстояние связи соответствует симатикеСтандарт profibus● С индикатором питания, индикатором USB, индикатором DP/MPI.● Один ПК поддерживает только один адаптер USB CN● Можно установить адаптер на S7-300/400PLC рельсы или 35 мм стандартные рельсы.● Общий размер: 123 мм × 68 мм × 30 мм (длина * ширина * высота), с монтажным кронштейном● Рабочая температура: -20 ~ + 75 °

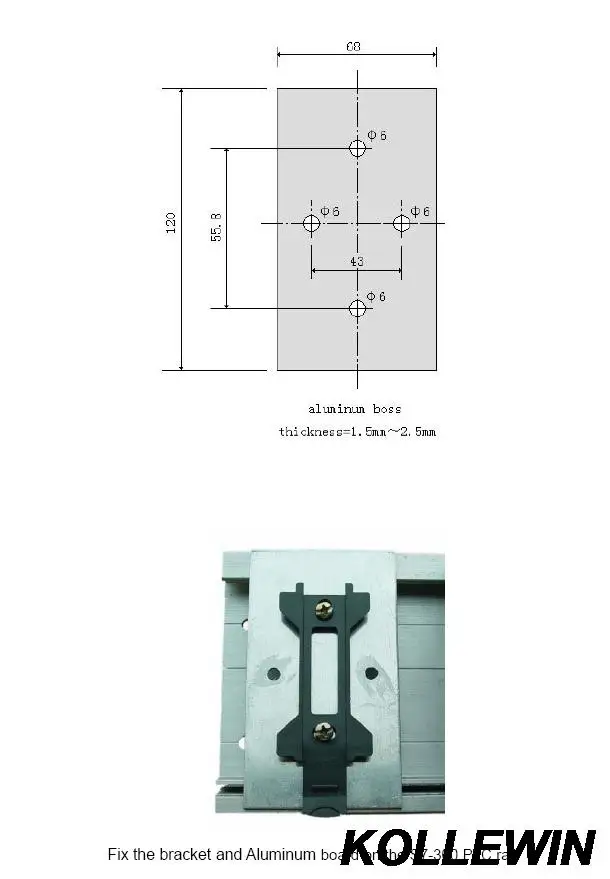

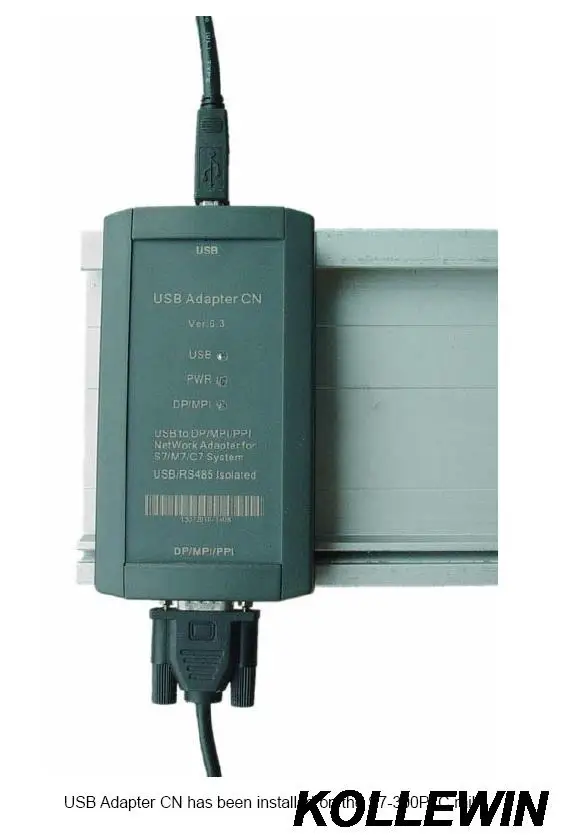

Адаптер USB для установки CNВы можете поместить USB адаптер CN на свой стол или установить его на рейку шкафа управления. Он имеетМонтажный кронштейн аксессуар. Пользователь может самостоятельно сделать алюминиевую плату толщиной 1,5 мм ~2,5 мм, затем установите адаптер на планку S7-300/400PLC или стандартную планку 35 мм.

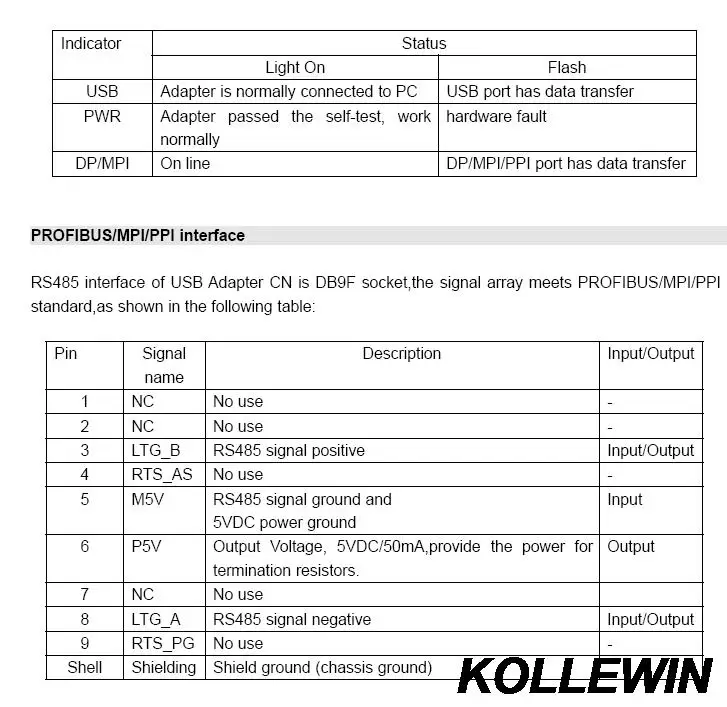

USB адаптер CN светодиодный индикатор

Кабель соединения интерфейса PROFIBUS/MPI/PPI

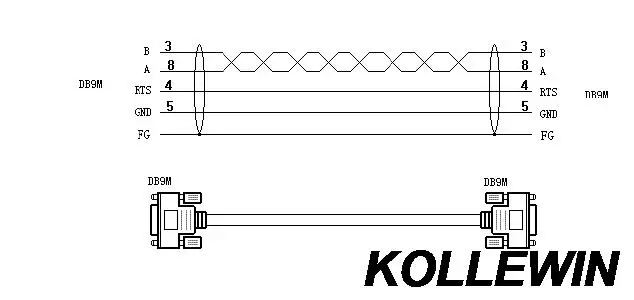

К адаптеру прилагается ПК с кабелем длиной 5 м, он используется для подключения USB-адаптера CN иPLC, соответствуют Siemens 6ES7 901-0BF00-0AA0, как показано ниже:

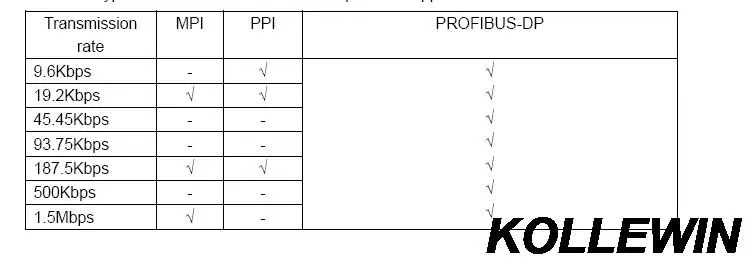

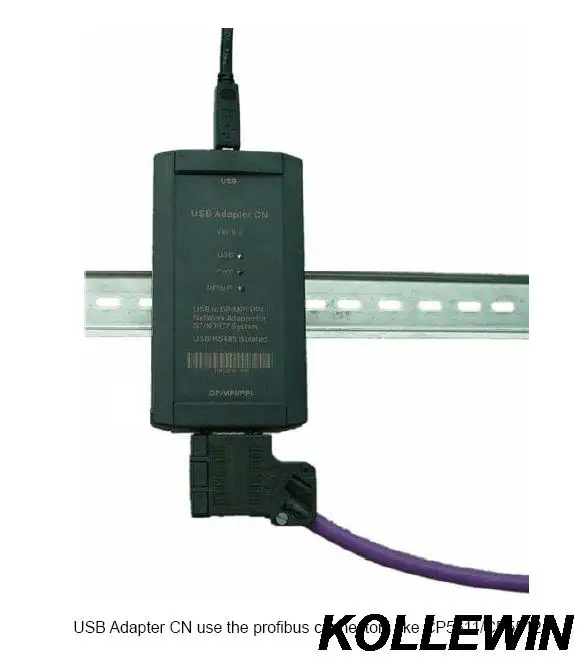

Связь на большие расстоянияUSB-адаптер CN power обеспечивается через USB-порт, напряжение + 5 В постоянного тока ± 15%, мА, не отИнтерфейс RS485 ПЛК. Таким образом, адаптер также может использоваться для других интерфейсов DP/MPI/PPIБез выходной мощности 24 В постоянного тока. Кроме интерфейса RS485 USB-адаптера CN такой же, какCP5611/CP5512, вы можете вставить соединитель profibus для достижения большого расстоянияСвязь и питание для конечных резисторов соединитель profibus. РазныеСкорость передачи данных позволила обеспечить наибольшее расстояние связи, соответствующее стандарту PROFIBUS, как показано наСледующая таблица:

Содержание продуктаUSB-адаптер CN 1 шт.Монтажный кронштейн 1 шт.Соединительный кабель USB 1 шт., 2 м.Соединительный кабель MPI 1 шт., 5 м.Драйвер и руководство CD 1 шт.

Требования операционной системыНа ПК требуется следующая операционная системаВстроенная Windows 2000Встроенный Windows XP ProfessionalВстроенный Windows XP HomeВстроенный Windows Server 2003 Standard EditionВстроенная Windows VistaВстроенная Windows 7
