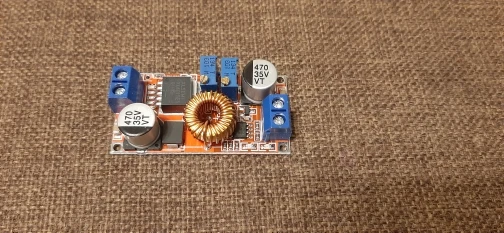

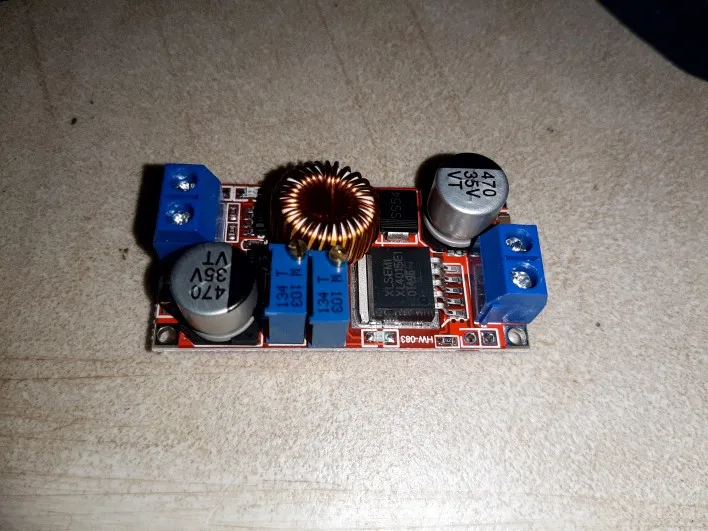

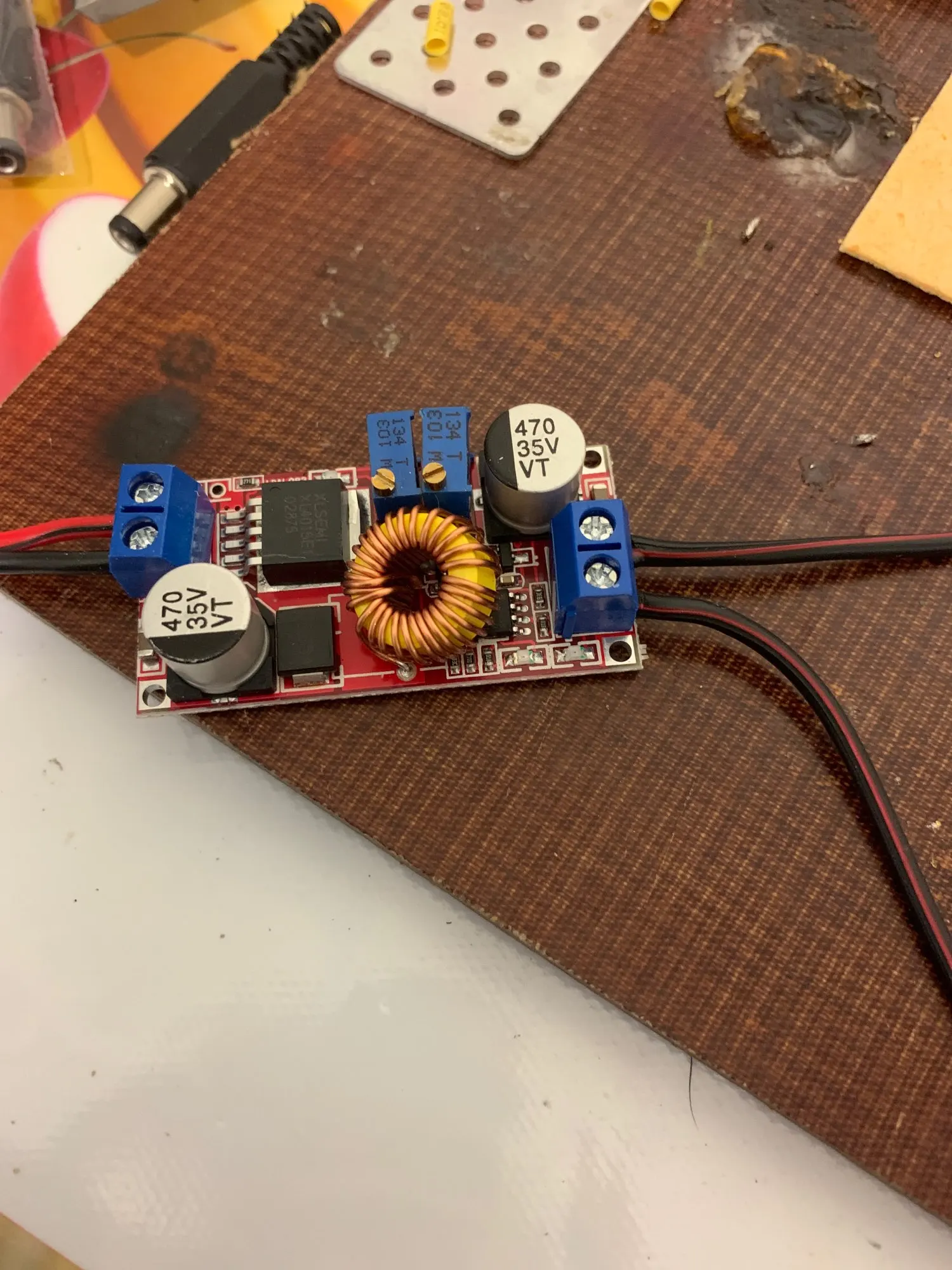

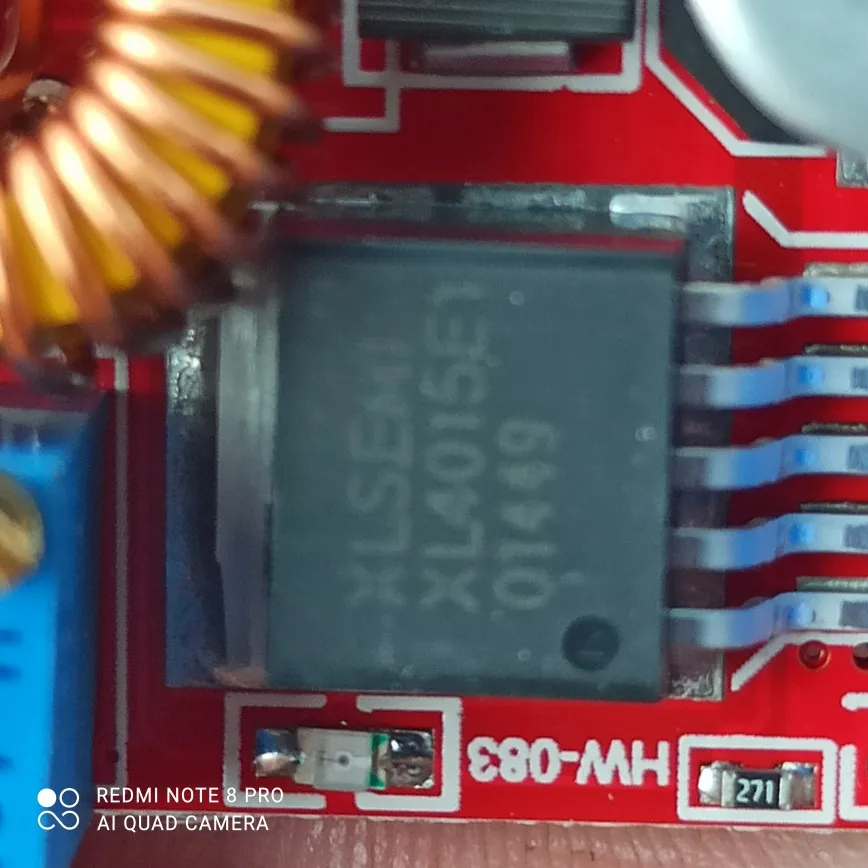

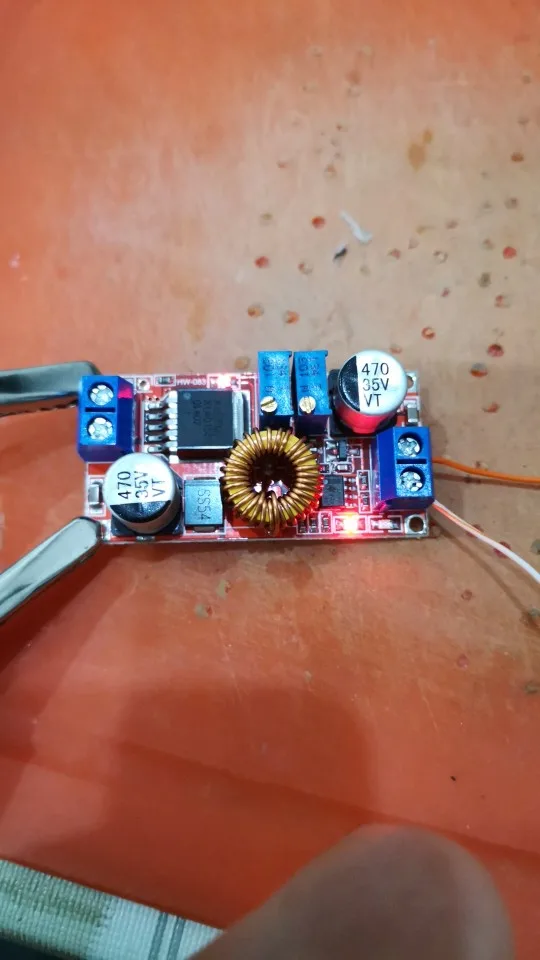

Регулируемая понижающая зарядная плата CCCV, макс. 5 А, XL4015, модуль преобразователя литиевых аккумуляторов DC-DC, 0,8-30 в до 5-32 В

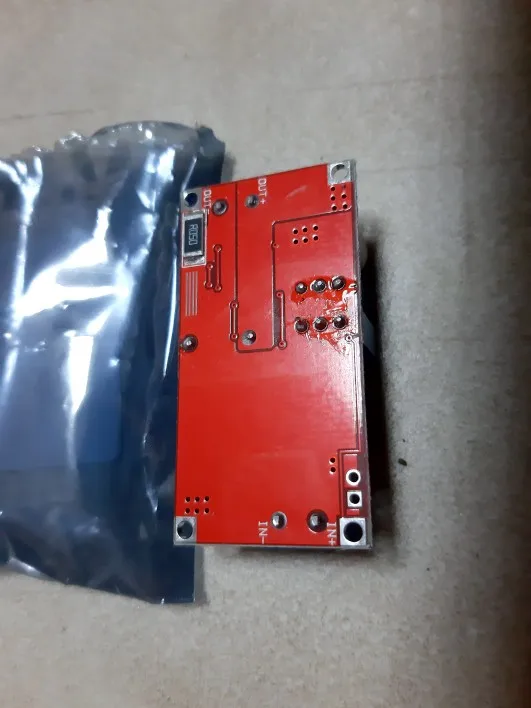

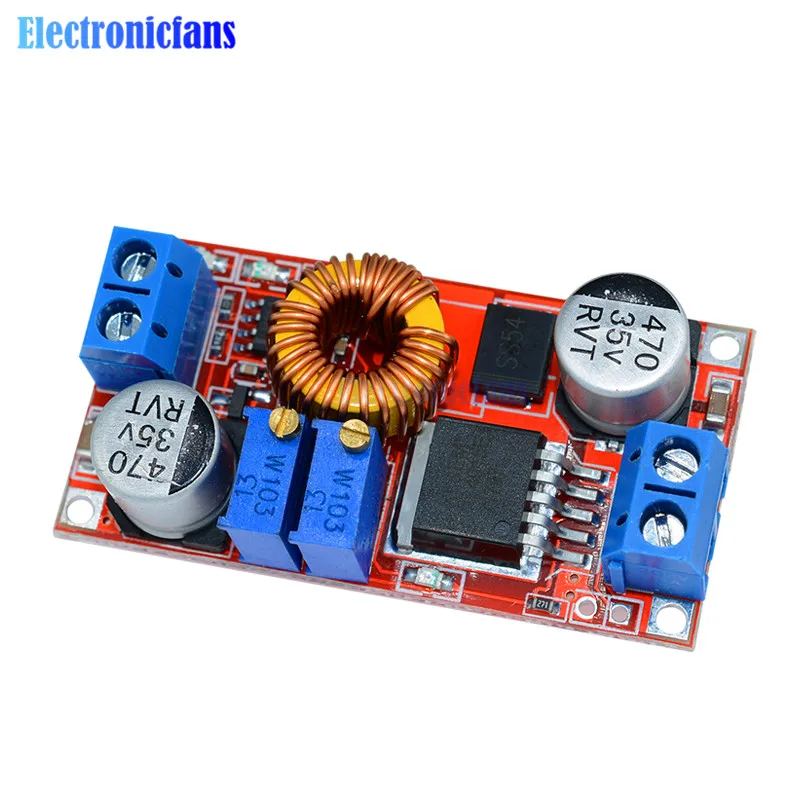

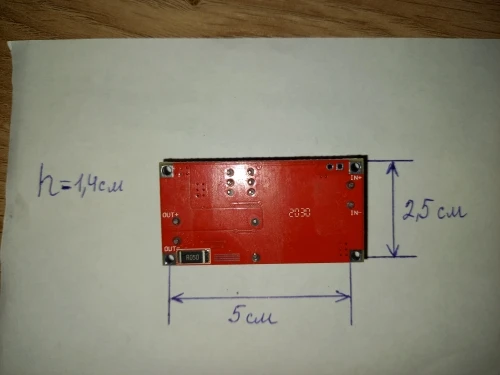

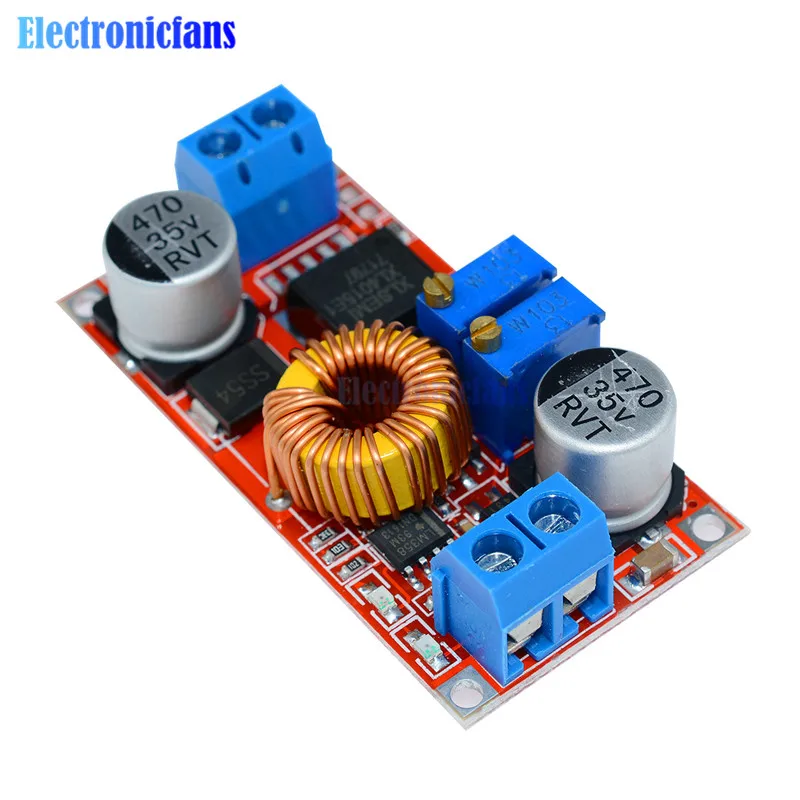

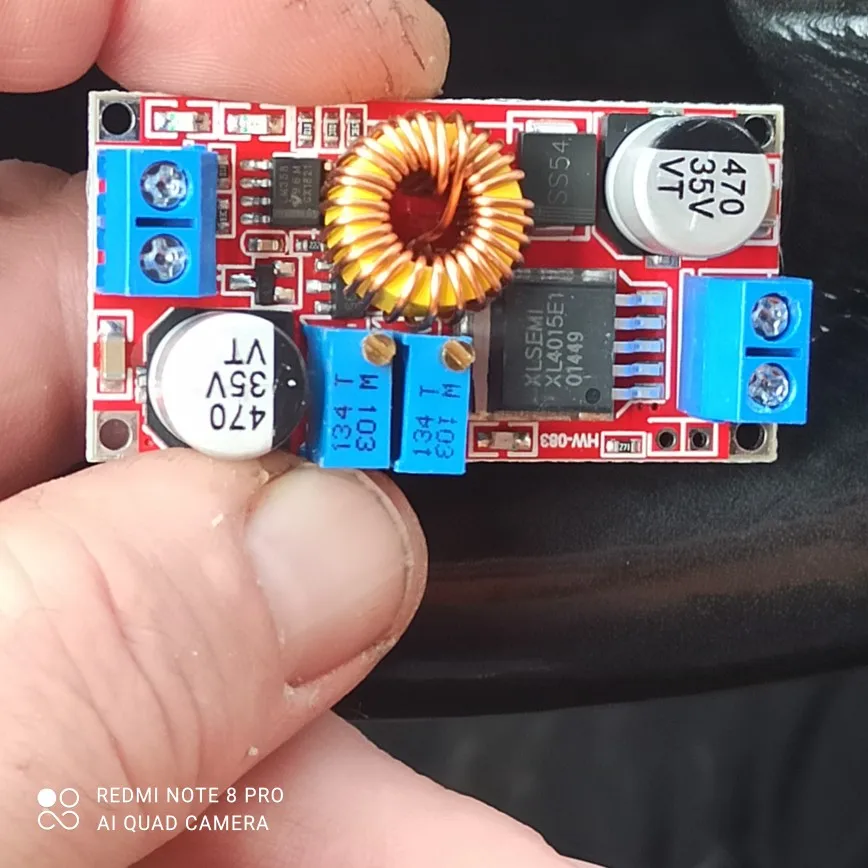

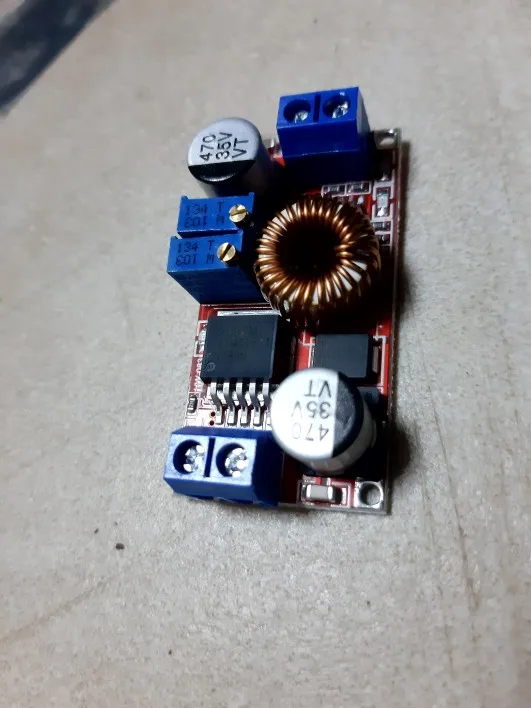

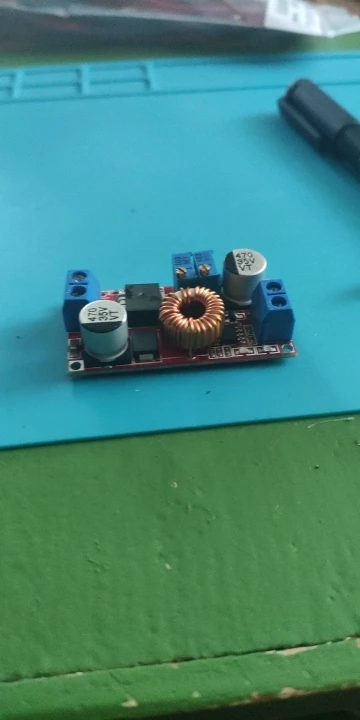

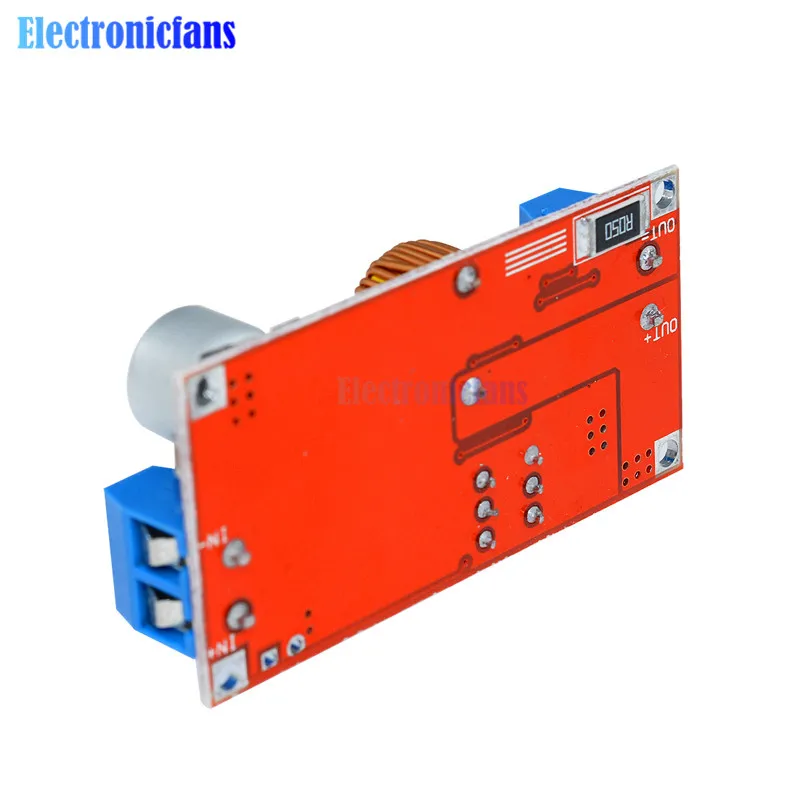

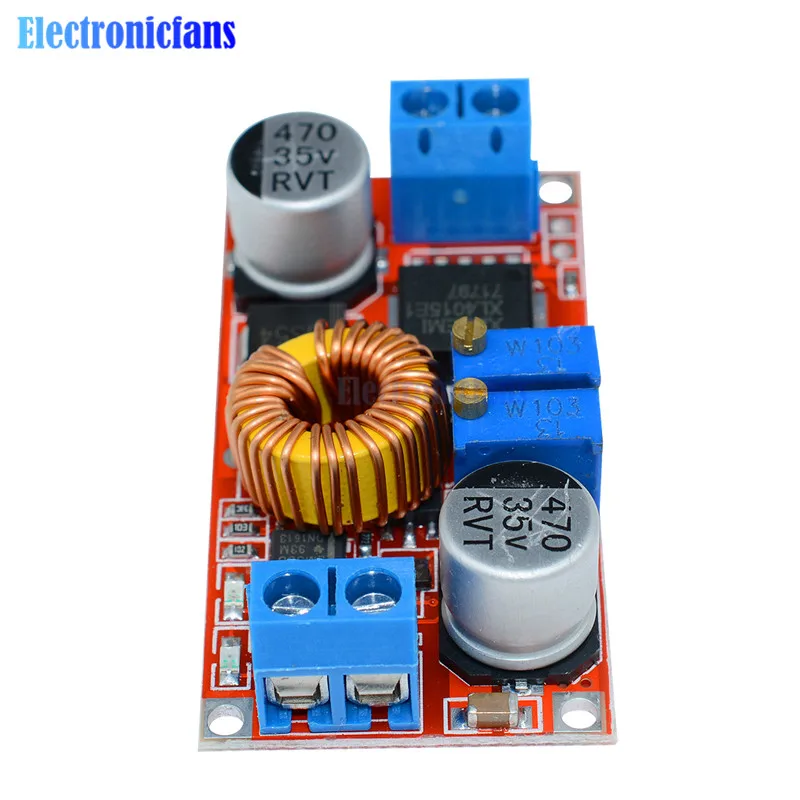

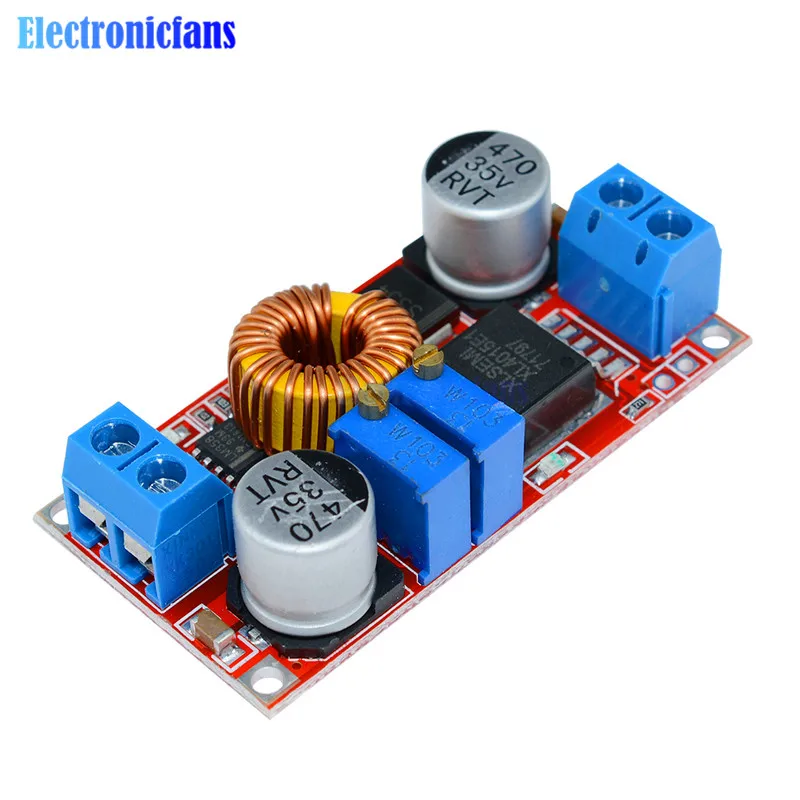

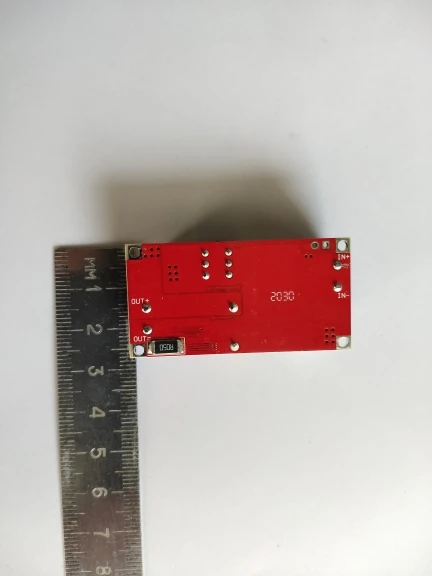

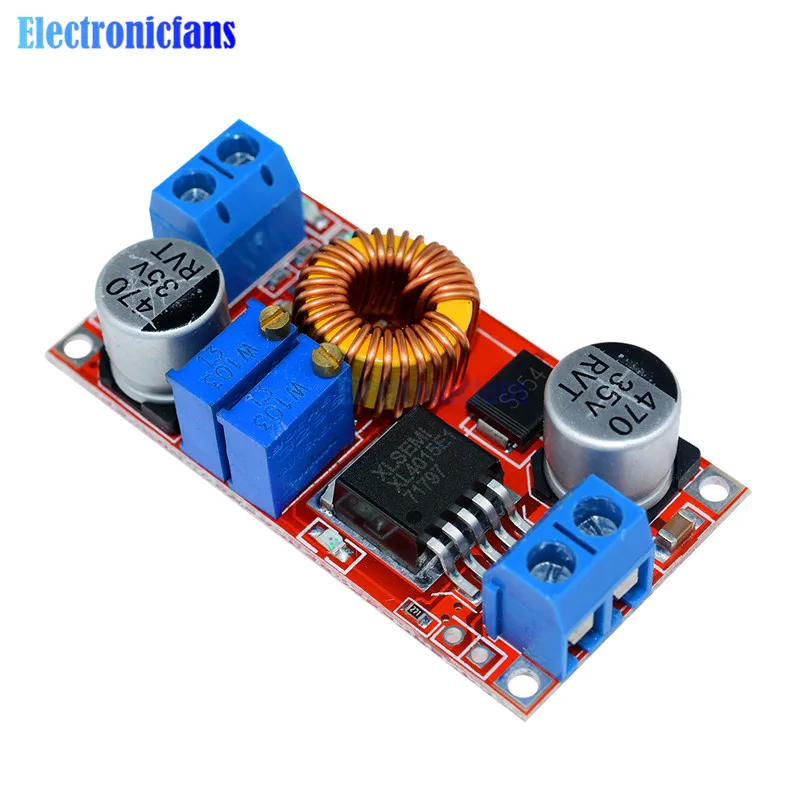

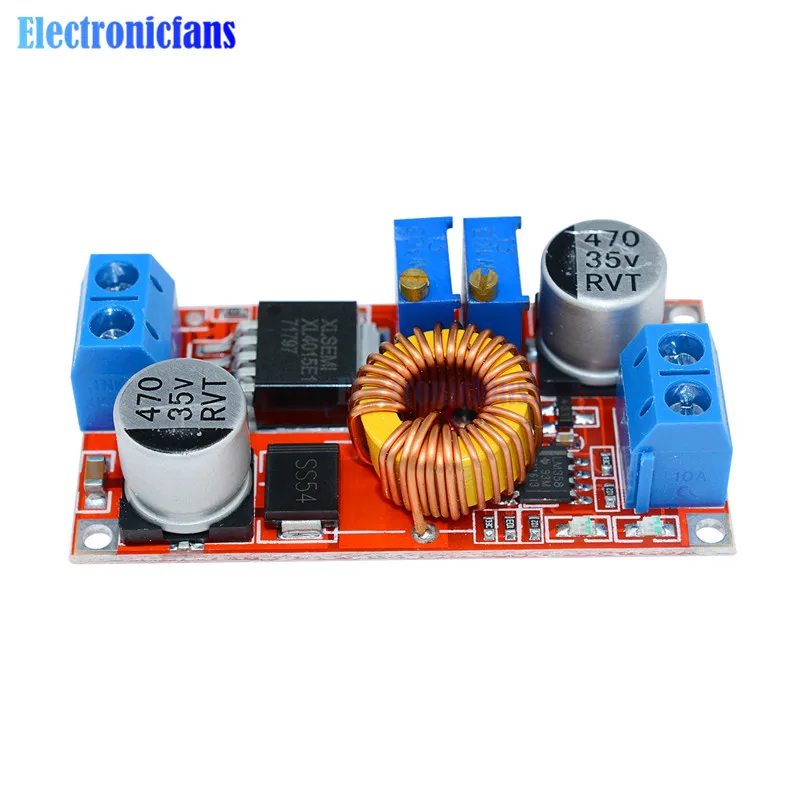

XL4015 красный

Этот Линейный модуль имеет постоянное напряжение и функцию постоянного тока (CC CV). И он имеет хорошую производительность.

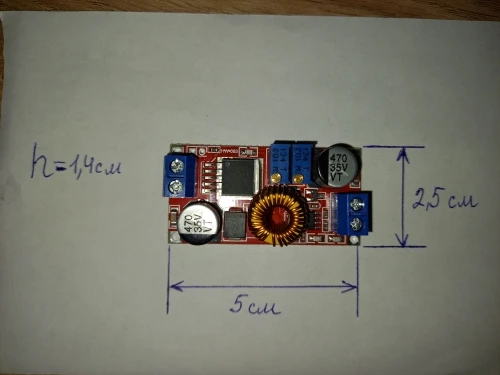

Когда вы используете его в качестве зарядного устройства. Этот модуль использует хороший чип в качестве ядра, и он стабильный. Также его пульсация низкая до 50 мВ.Размер: 51*26,3*14 (Д * Ш * В) (мм)Рабочая температура: от-40 до + 85 °Регулирование напряжения: ± 2.5%Регулирование нагрузки: ± 0.5%Выходная пульсация: 50 мВ (макс.) 20 м полоса пропусканияЧастота переключения: 300 кГцЭффективность преобразования: 95% (самый высокий)Выходной ток: регулируемый максимальный 5AВыход напряжение: 0,8 V-30VВходное напряжение: 5 В-32 вВыпрямление: несинхронное выпрямлениеСвойства модуля: неизолированный модуль постоянного тока и напряжения.Преимущество:CC CVНизкая пульсацияКогда модуль заряжает аккумулятор, он сначала использует постоянный ток для защиты аккумулятора. Проверьте заклятие выше.

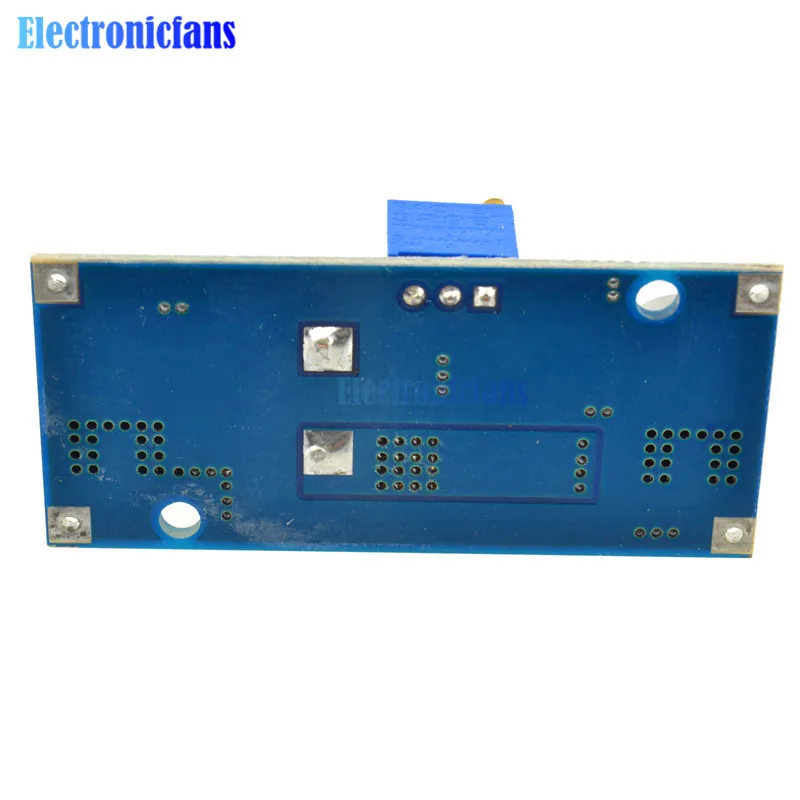

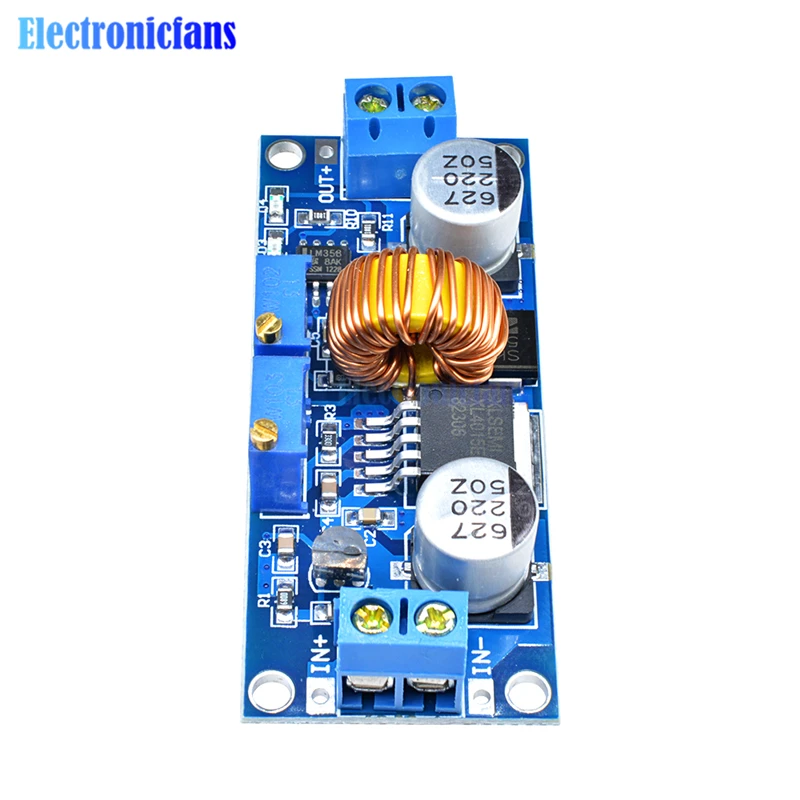

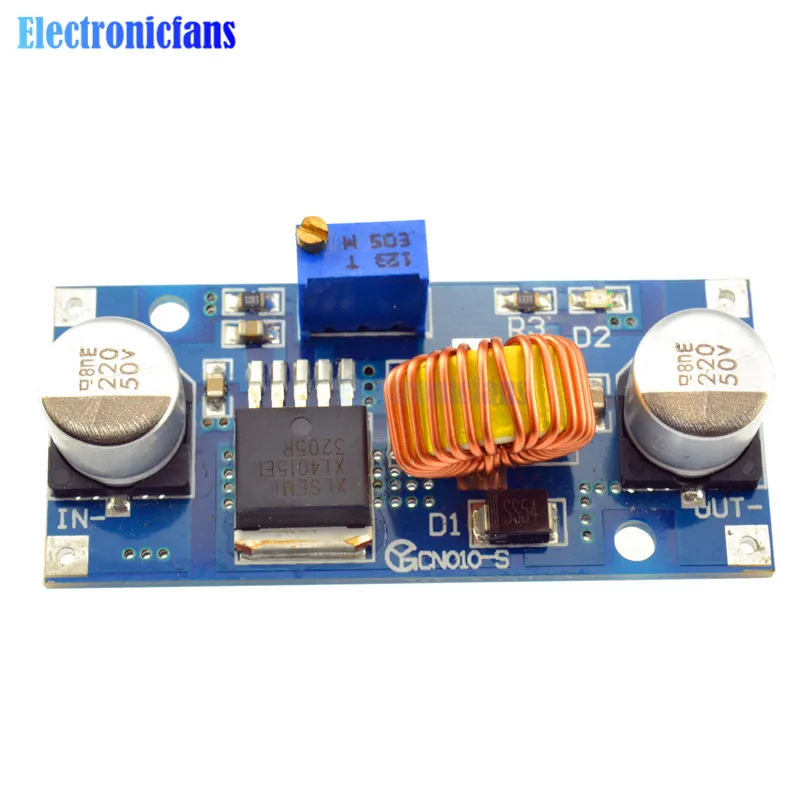

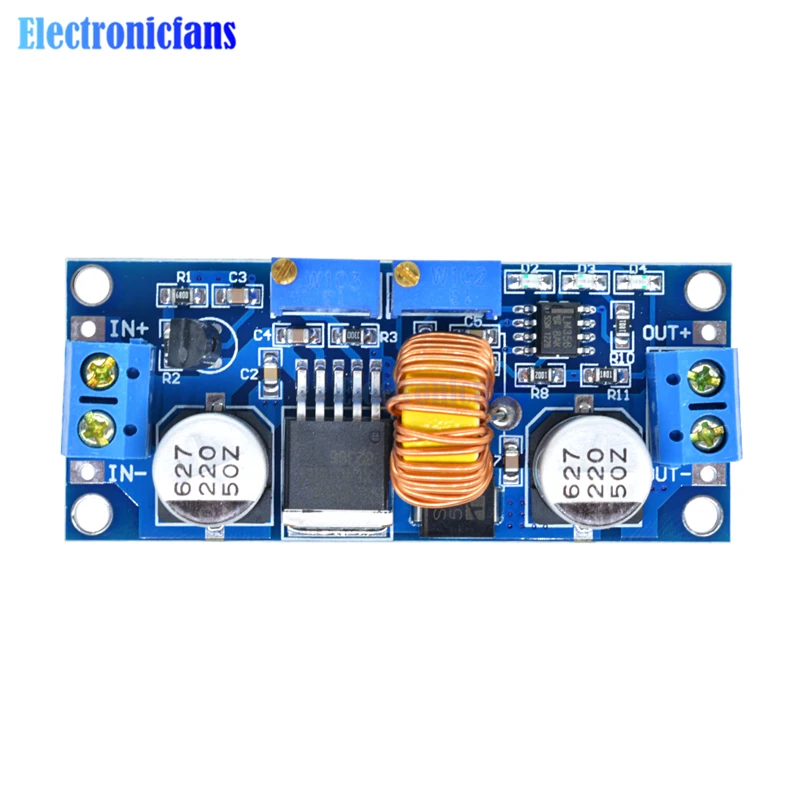

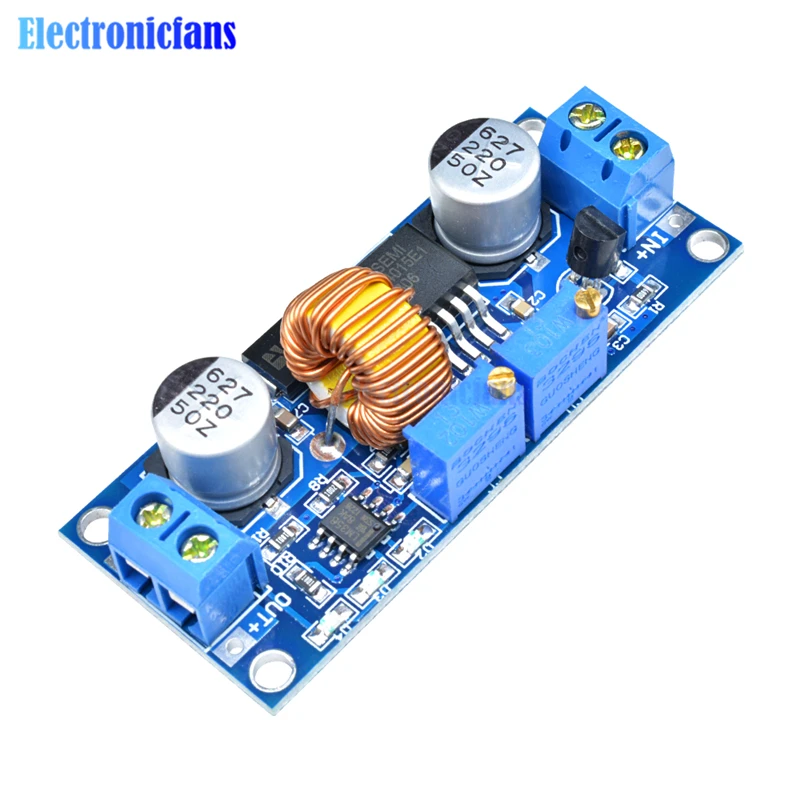

XL4015 синий

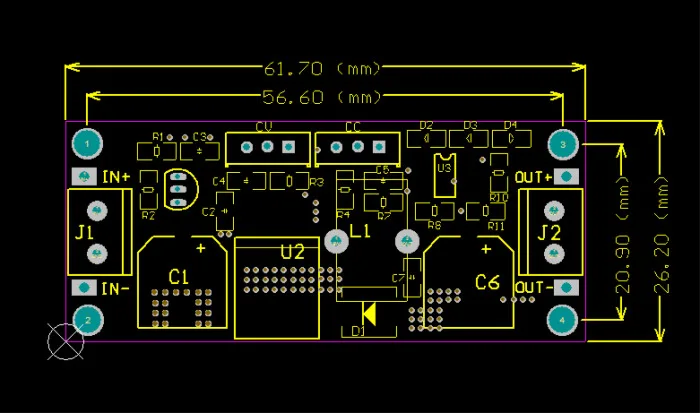

Когда вы используете продукт, входы и выходы модуля будут изолированы от землиТехнические характеристики1. Вход Диапазон напряжения: 638VDC (Примечание: Вход напряжение не превышает 38V)2. Диапазон выходного напряжения: 1,25-36VDC регулируемый3. Выходной ток: 0-5A4. Выходная мощность: 75 Вт5. Высокая эффективность до 96%6. Встроенная функция теплового отключения7. Встроенная функция ограничения тока8. Встроенная функция защиты от короткого замыкания9. Защита от обратной полярности на входе: нет (если требуется, Диод с высоким током в серии с входом).10. Д x Ш x В = 61,7*26,2*15 мм11. Вес: 20 гПрименение1. Используйте в качестве понижающих модулей с возможностями защиты от перегрузки по токуИспользование:(1) Отрегулируйте «потенциометр напряжения», чтобы выходное напряжение достигло нужного значения.(2) Используйте мультиметр для измерения выходного тока короткого замыкания с 10А киосками, регулируя при этом «токовый потенциометр», чтобы выходной ток достиг предварительно определенного значения защиты от перегрузки по току. (Например, измеритель Отображает текущее значение 4А, затем вы можете использовать модуль до максимального тока 4А)(3) подключен к нагрузке.2. Используйте в качестве зарядного устройстваИспользование:(1). Убедитесь, что вам нужно, чтобы зарядить батареи с плавающей точкой напряжение и зарядный ток никель-металл-; (в том случае, если параметры лития 3,7 V/2200mAh, затем поплавок напряжение 4,2 V, максимальный зарядный ток никель-металл-1C, ie 2200mA)(2). Под на холостом ходу, оборот в минуту (условия, регулировка "Напряжение потенциометр", с тем чтобы выход Напряжение достигает поплавок Напряжение; (в том случае, если до 3,7 V перезаряжаемая литиевая батарея, выход Напряжение может быть отрегулировано до 4,2 V)(3). Используйте мультиметр, чтобы измерить выходной ток короткого замыкания с 10А киосками, регулируя при этом «токовый потенциометр», чтобы выходной ток достиг заданного значения тока зарядки.(4). Зарядка указатель поворота ток заводским настройкам по умолчанию является 0,1 раз больше, чем зарядный ток никель-металл-; (Батарея во время зарядный ток никель-металл-постепенно уменьшается, если ток заряда установка 1A, тогда, когда ток заряда менее 0.1A, синий светильник s выключен, зеленый светильник включен, что означает, что аккумулятор полностью заряжен)(5). Подключен к зарядке аккумулятора.(1,2,3,4 шагов как: выход выгружен, не подключайте аккумулятор)3. Используется как светодиодный модуль драйвера постоянного токаИспользование:(1). Отрегулируйте «потенциометр напряжения», чтобы выходное напряжение достигло нужного значения.(2). Используйте мультиметр, чтобы измерить выходной ток короткого замыкания с 10А киосками, регулируя при этом «токовый потенциометр», чтобы выходной ток достиг предварительно определенного светодиодный рабочий ток.(3). Подключите светодиодный, рабочий.(1,2 шага как: выход выгружен, не подключается светодиодный)

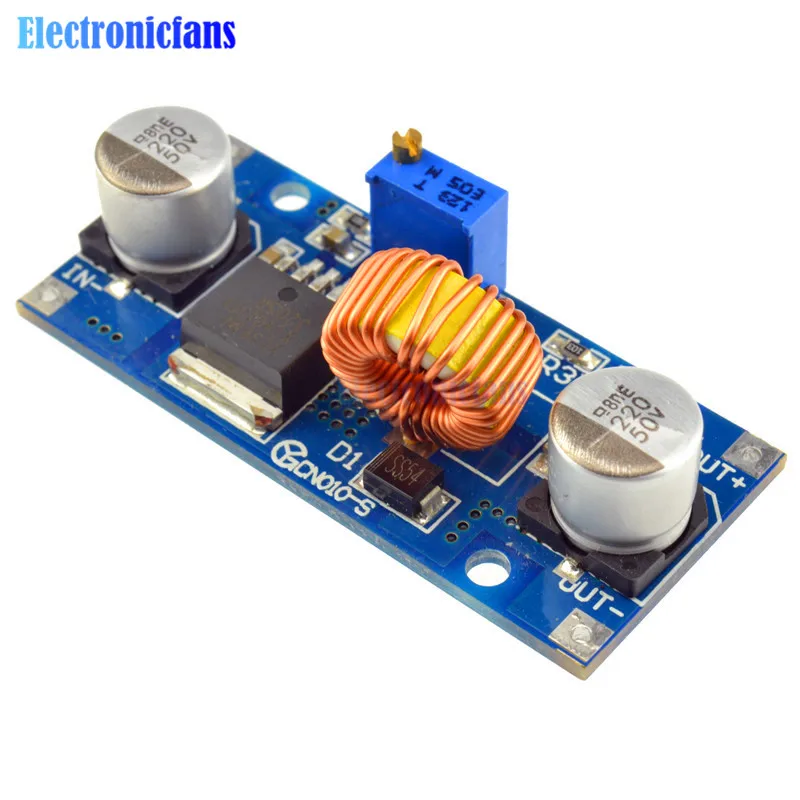

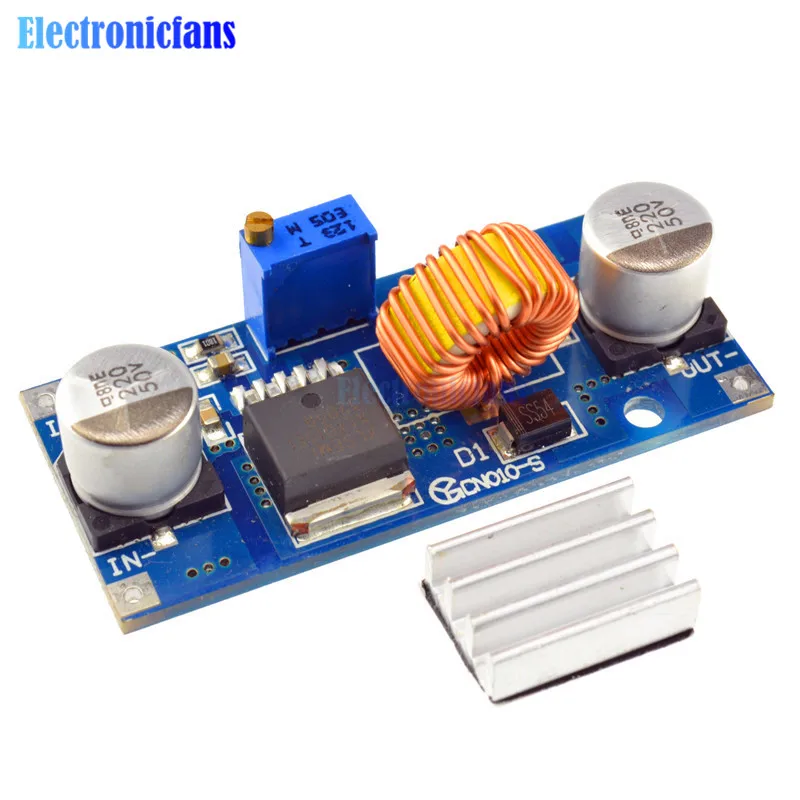

XL4015 с радиатором



Модуль DC-DC на базе LM2596 поддерживает ток до 3.0A, но только до 1.8A. Однако вводимый модуль добавляет радиатор, используя Мощные устройства. Этот модуль может легко достигать 4А, 50 Вт, добавить радиатор может достигать 75 Вт, имеет высокую цену!

Основные характеристики модуля: высокая мощность 5A. Высокая эффективность и низкая пульсация с индикатором мощности!

1. Диапазон входного напряжения: 4 ~ 38 В постоянного тока (Примечание: входное напряжение не превышает 38 в)

2. Диапазон выходного напряжения: 1,25-36VDC регулируемый

3. Выходной ток: 0-5A, рекомендуется для использования в 4.5A.

4. Выходная мощность: 75 Вт

5. Рабочая температура: -40 ~ + 85 градусов

6. Рабочая частота: 180 кГц

7. Эффективность: 96% (макс.)

8. Защита от короткого замыкания: Да (предельный ток 8А).

9. Защита от перегрева

10. Защита от обратной полярности на входе: нет (если требуется, Диод с высоким током в серии с входом).

11. Д x Ш x В = 54*23*18 мм

Применение:

Модуль DC/DC buck применяет входное напряжение выше, чем выходное напряжение поля buck, например, батарея, силовой трансформатор, регулируемая мощность DIY Поставка, 24V автомобильный ноутбук источника питания, промышленного оборудования buck.12V бак для 3,3 V, 12V buck до 5V, 24V buck до 5V, 24V buck-12V, 36 в бак до 24 В И т. д.
