EPM5800-E инструкции по тестированию электрических параметров переменного/постоянного тока

1. Основные технические параметры:

Параметры измерителя:

Рабочее напряжение

85 В ~ 265 В переменного тока

Потребляемая мощность

<2 Вт

Рабочая частота

45 ~ 65 Гц

Частота дискретизации

2 раза/с

Режим отображения

8 0,56 дюймовый цифровой светодиодный дисплей

Дисплей с большим диапазоном

"Ххххх"

Размеры

128,0 мм x 135,0 мм x 32,0 мм [1]

Установка

Винтовая установка

Рабочая температура

0 ~ 50

Влажность рабочей среды

≤ 85% RH

Параметры измерения переменного тока:

Диапазон измерения мощности переменного тока

0 ~ 2500 Вт

Разрешение питания

0,01 Вт [2]

Точность измерения мощности

0.5% FS

Диапазон измерения напряжения переменного тока

85 В ~ 265 В переменного тока

Разрешение напряжения

0,1 в

Точность измерения напряжения

0.5% FS

Диапазон измерения переменного тока

Переменный ток 0 ~ 10 А

Текущее разрешение

0,001a

Точность измерения тока

0.5% FS

Диапазон измерения коэффициента мощности

0 ~ 1,000

Разрешение коэффициента мощности

0,001

Точность измерения коэффициента мощности

0.5% FS

Диапазон измерения частоты

45,0 Гц ~ 65,0 Гц

Разрешение частоты

0,1 Гц

Точность измерения частоты

0.5% FS

Параметры измерения постоянного тока:

Диапазон измерения мощности постоянного тока

0 ~ 3000 Вт

Разрешение питания

0,01 Вт [2]

Точность измерения мощности

0.5% FS

Диапазон измерения напряжения постоянного тока

Постоянный ток 0 ~ 300 в

Разрешение напряжения

0,01 в

Точность измерения напряжения

0.5% FS

Диапазон измерения постоянного тока

Постоянный ток 0 ~ 10 А

Текущее разрешение

0,001a

Точность измерения тока

0.5% FS

Параметры измерения переменного/постоянного тока (эффективность):

Диапазон измерения эффективности

0 ~ 100%

Разрешение эффективности

0,1

Точность измерения эффективности

0.5% FS

Примечание:

[1] его размер включает панель, без панели глубина 29 .. 0 мм.

[2] когда мощность нагрузки (AC или DC) <100 Вт, разрешение измерения составляет 0,01 Вт, когда мощность> 100 Вт, разрешение измерения составляет 0,1 Вт, когда мощность> 1000 Вт, разрешение измерения составляет 1 Вт.

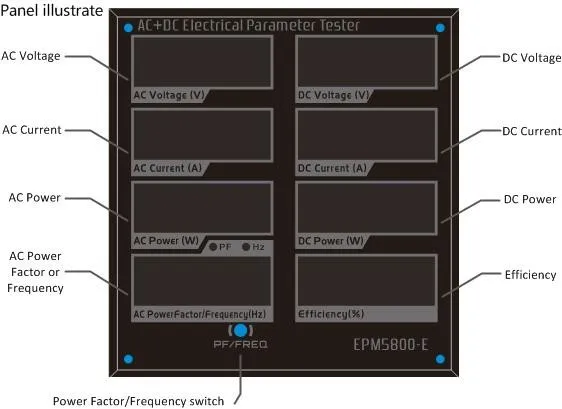

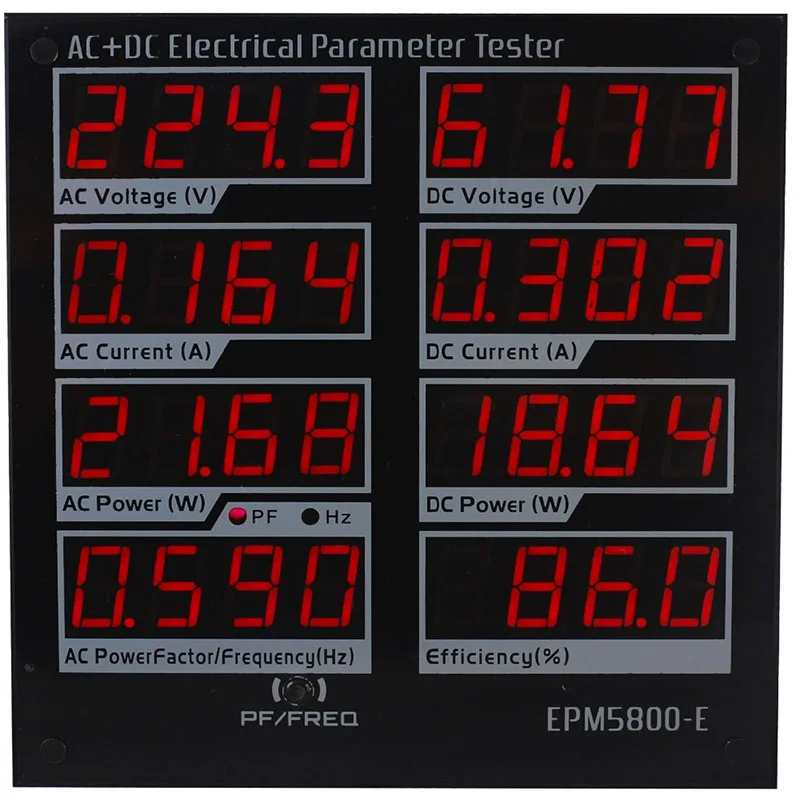

Панель иллюстрации и инструкции по монтажу

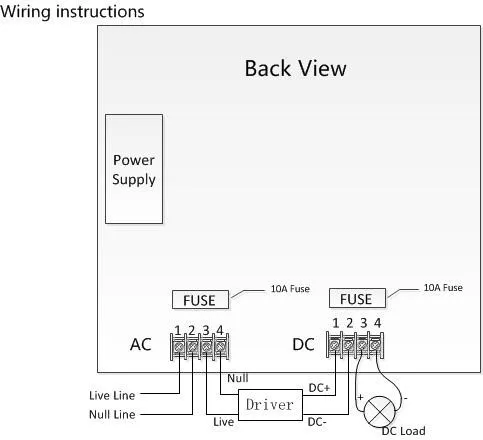

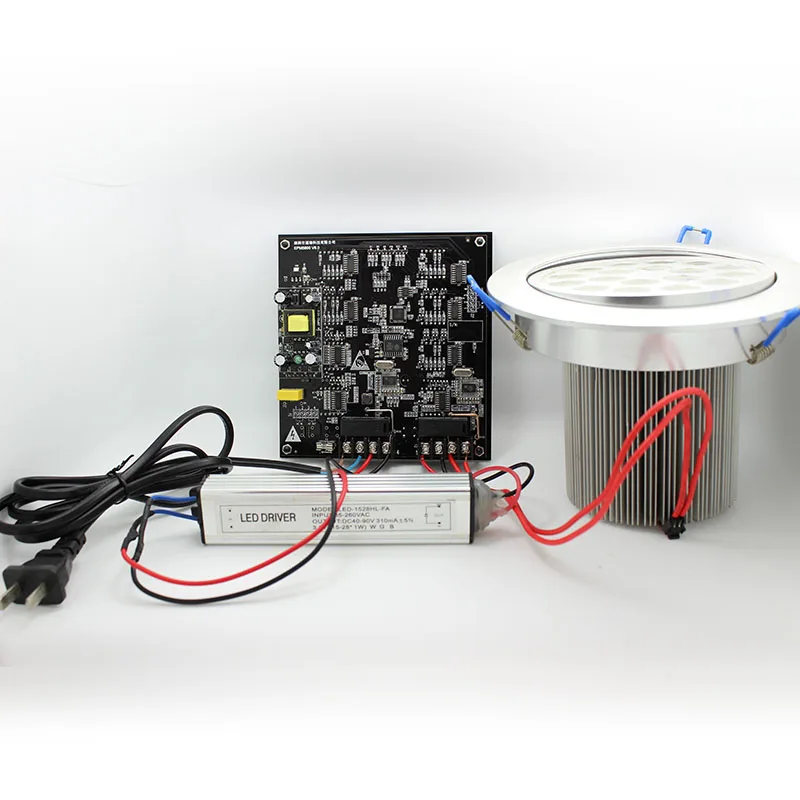

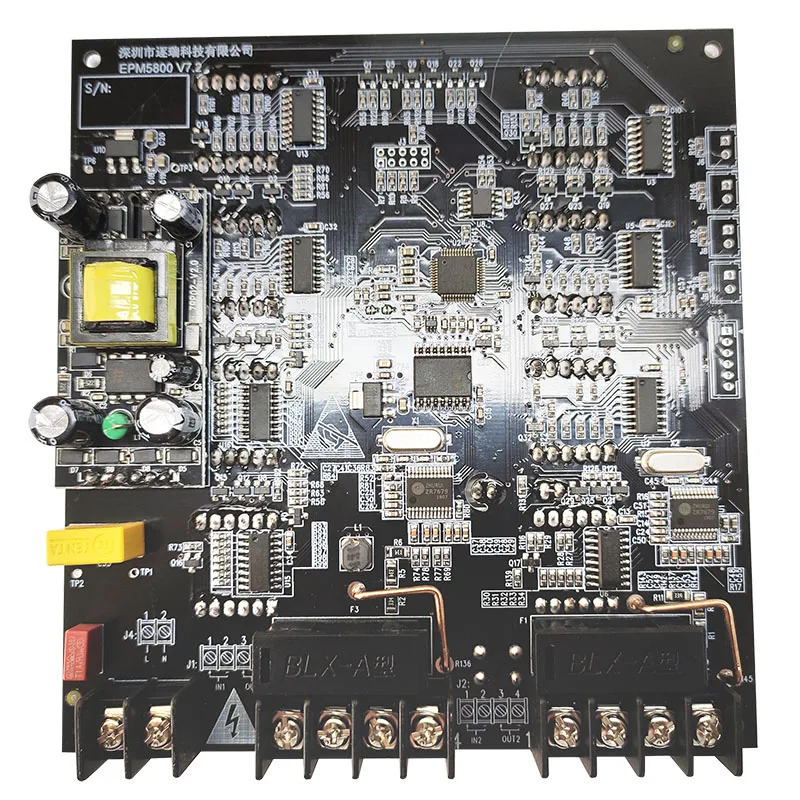

Инструкция по монтажу:

1. С обратной стороны счетчика левая КЛЕММА 1, 2 подключения переменного тока 85В ~ 265 В; Левая клемма 3,4 подключения входа питания привода;

2. С обратной стороны счетчика правый терминал 1,2 подключает выход драйвера, 1 положительный, 2 отрицательный, терминал 3,4 подключает нагрузку, 3 положительный, 4 отрицательный.

Проводку необходимо подключить, как показано выше, иначе это может привести к повреждению тестера.

Примечание: EPM5800-Eis без оболочки. Высокое напряжение при включении, запрещено контактировать с печатной платой любой части корпуса.

Кнопка

Коэффициент мощности/Частотный переключатель

При стабильной работе Нажмите Левую кнопку PF/FREQ(INC), чтобы показать коэффициент мощности или частоту.

На что следует обратить внимание

1. Тестер не может работать в жарких и влажных условиях, пожалуйста, используйте его в нормальных условиях;

2. С обратной стороны счетчика левая клемма 3,4 подключает вход блока питания, правая клемма 1,2 подключает выход блока питания, не подключайте обратную сторону;

3. Рабочее напряжение тестера не может превышать 265 В переменного тока, напряжение постоянного тока не может превышать 300 В постоянного тока;

4. Если рабочий ток больше 10 А или уменьшенная нагрузка может привести к повреждению предохранителя, то необходимо заменить новый предохранитель 10 А;

5. Не подвергать тестер воздействию пыльных, агрессивных газов и других вредных веществ в окружающей среде при хранении и использовании;

6. Не прикасайтесь к какой-либо части, кроме панели, когда тестер работает, тестер с высоким напряжением может вызвать поражение электрическим током.

Часто встречающиеся проблемы

1. Тестер не работает с блоком питания, пожалуйста, проверьте Подключение шнура питания;

2. На дисплее тестера «O», который может быть поврежден предохранителем, замените новый предохранитель;

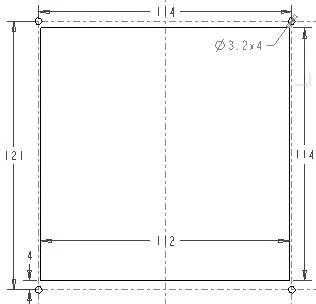

Размер отверстия (единица измерения мм):
