Модуль NRF51822 Bluetoothсетевой модуль BLE400 + беспроводной модуль Core51822 = комплект NRF51822 оценочный бесплатная доставка

Обзор

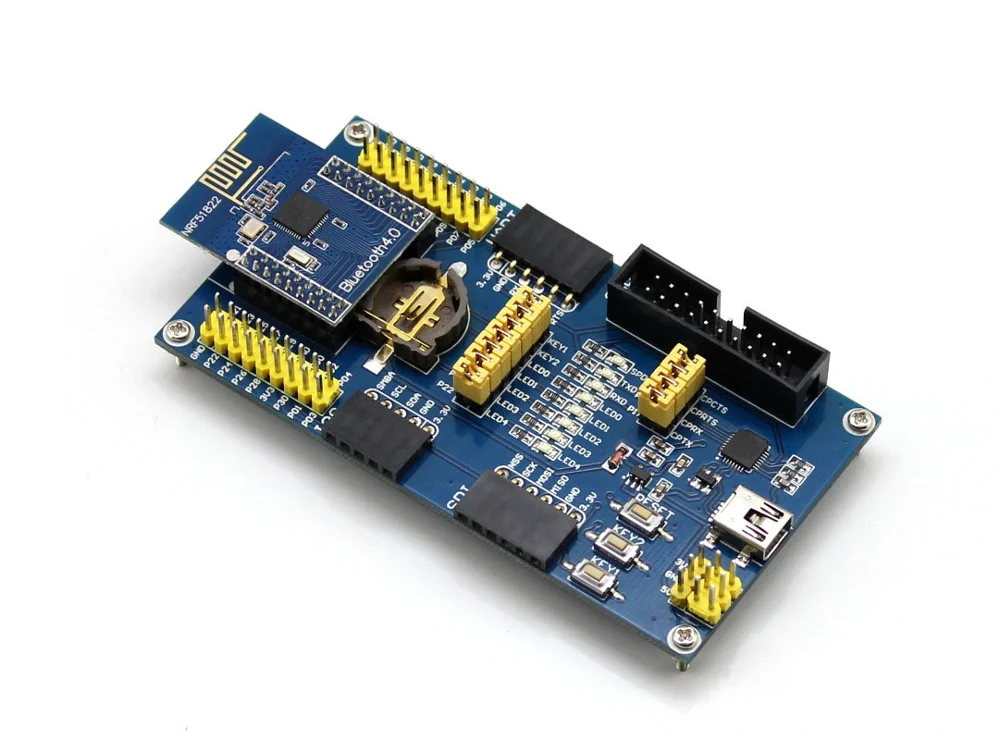

NRF51822 Eval KitЭто набор разработки/оценки, предназначенный для nRF51822, состоит из материнской платыBLE400И беспроводного модуляCore51822.

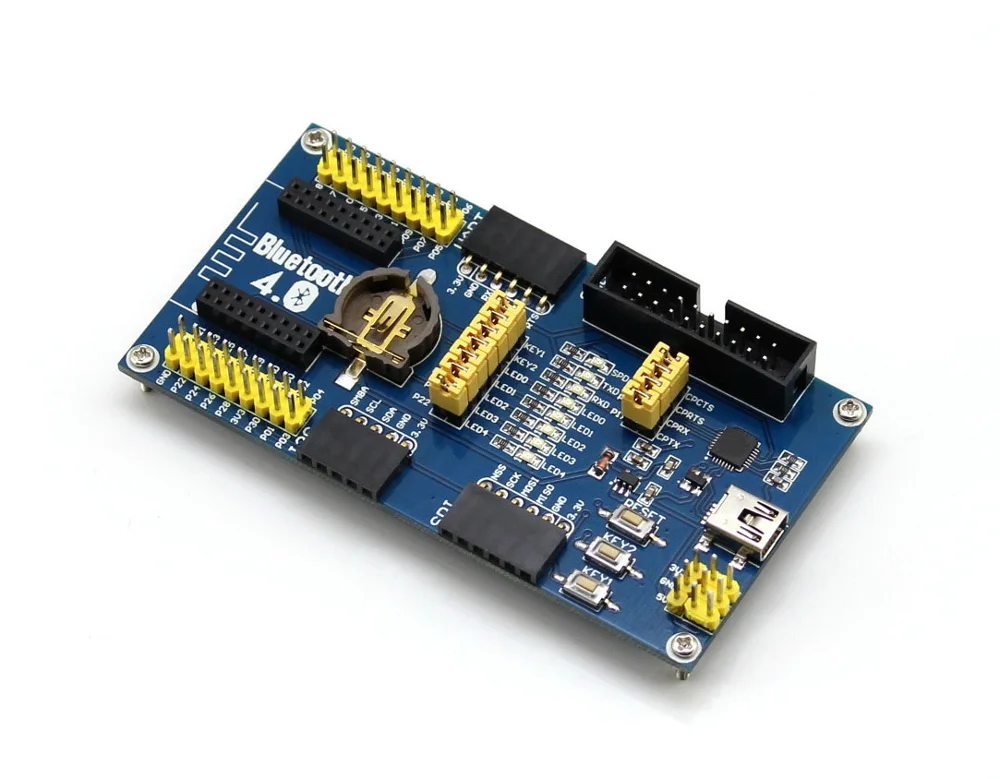

BLE400 Особенности Встроенный держатель батареи, доступны различные источники питания Все IOs доступны для легкого расширения Интегрирует CP2102 для отладки Светодиоды и ключи пользователя, совместимы с другими официальными платами, просты в использовании Что на BLE400

Беспроводной модуль Разъем:Для легкого подключения модулей, таких как Core51822 MCU штырей разъем расширения I2C интерфейс SPI интерфейс 5V/3,3 V вход/выход:Обычно используется как выходная мощность, а также общее заземление с другой платой пользователя USB разъем:USB к UART через бортовой конвертер CP2102 Интерфейс отладки UART интерфейс Держатель батареи Пользователь светодиодов Ключи пользователя Кнопка сброса CP2102 USB UARTДжемпер Светодиоды и ключи джемпер BLE400 Размер

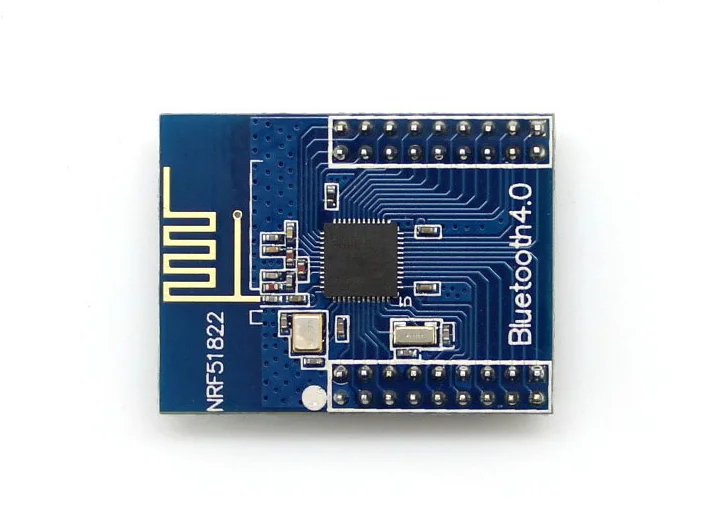

Core51822 Технические характеристики Встроенный чип: nRF51822 Расстояние связи (открытый @ 1 м скорость передачи данных): 30 м Диапазон частот: 2,4 ГГц Рабочее напряжение: 2,0 V ~ 3,6 V Рабочая температура: -40 ℃ ~ 85 ℃ Размер (PCB): 24,5 мм x 32,26 мм Расширение pinheader: все I/Os, за исключением P0.26 и P0.27 Шаг Pinheader: 2,00 мм Расстояние между точками на левой стороне и правой стороне: 18,00 мм Антенна: встроенная антенна NRF51822 Особенности 2,4 ГГц multiprotocol Радиотрансивер ARM® Cortex™-M0 32-битный процессор 128 бит AES HW шифрование 256кб флэш-память и 32кб RAM Программируемое периферийное соединение (PPI) Цифровые интерфейсы: SPI, I2C, UART 10 бит АЦП Программируемая Выходная мощность: от-20 до + 4 дБм Независимая Разработка приложений и стек протоколов Полностью совместим с NRF24L сериями Pinout совместим с NRF51xxx сериями Глобальный отдельные управления питанием Рабочее напряжение: 1,8 V ~ 3,6 V Приложений Wearable devices (носимое устройство) Bluetooth интеллигентая (ый) применение Аксессуары для мобильных телефонов Радиочастотные идентификационные этикетки Smart home appliances Промышленный контроль Система сбора данных История 2015,06, Core51822 обновляет встроенный чип до Rev3, имеет 32кб RAM, поддерживает более высокую версию SDK, и все демонстрационные коды по-прежнему совместимы с Rev2 ones. Core51822 заголовки расширения



Фото Просмотров

Развития ресурсы:Демонстрационные коды, схемы, таблицы данных и т. Д. Вики: Www.wav eshare.com/wiki/NRF51822_Eval_Kit

Опционные детали Рекомендуется для отладки и программирования: ARM Debugger



Содержимое упаковки

Вес упаковки:0,089 кг
