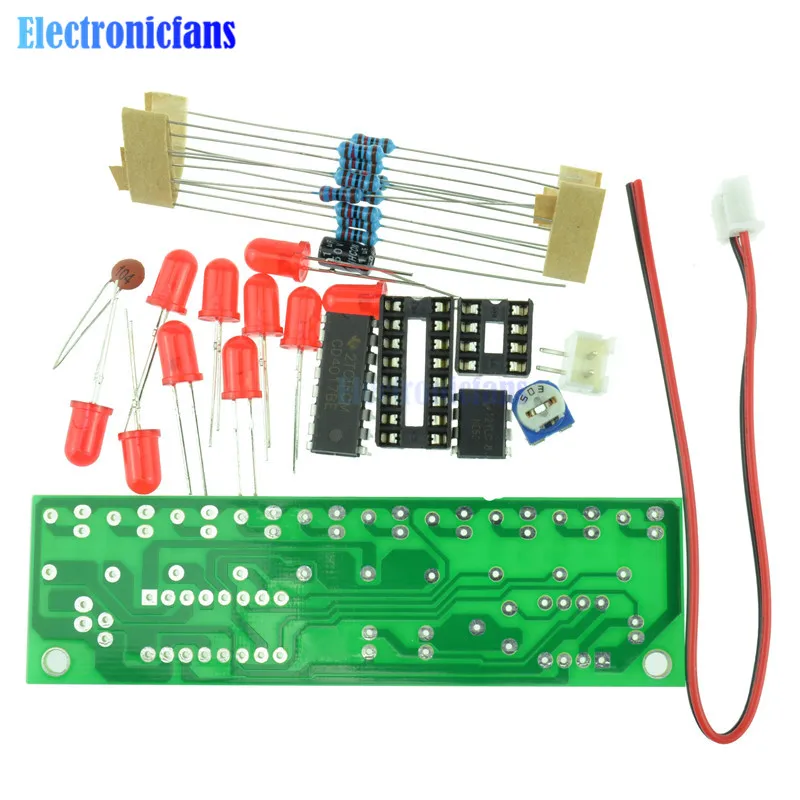

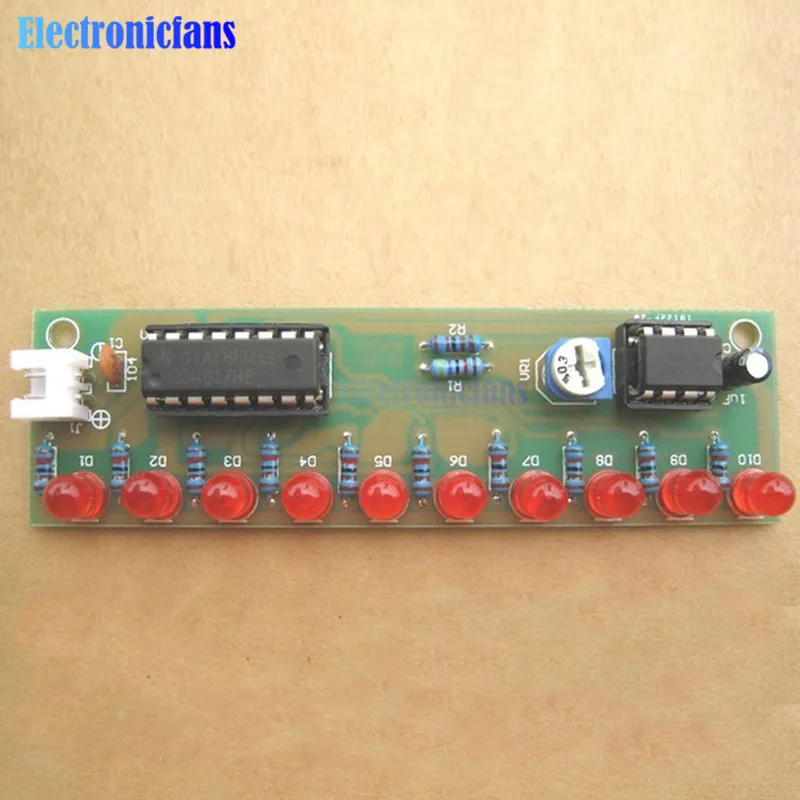

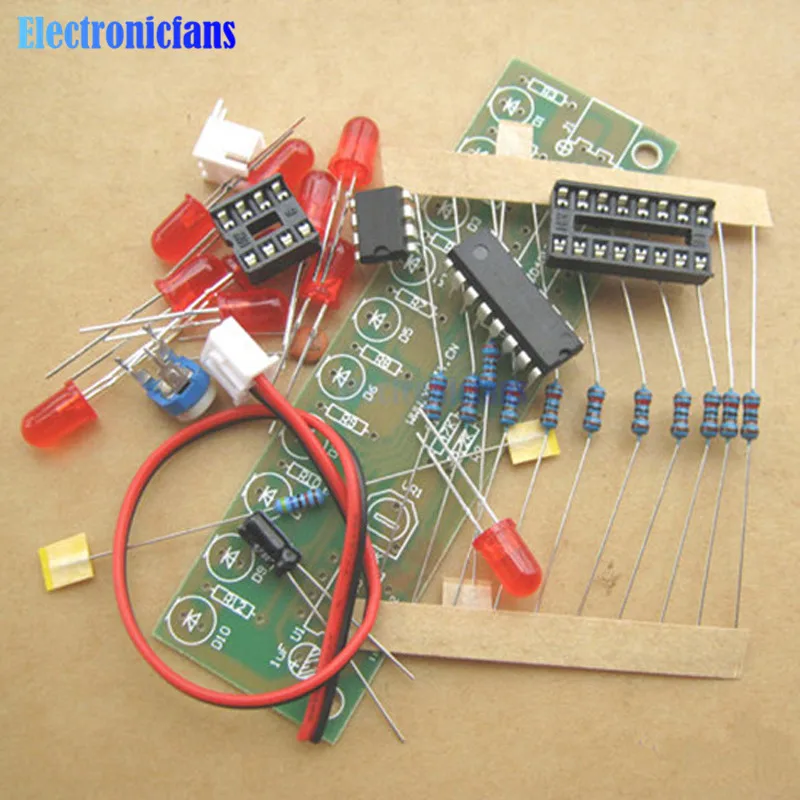

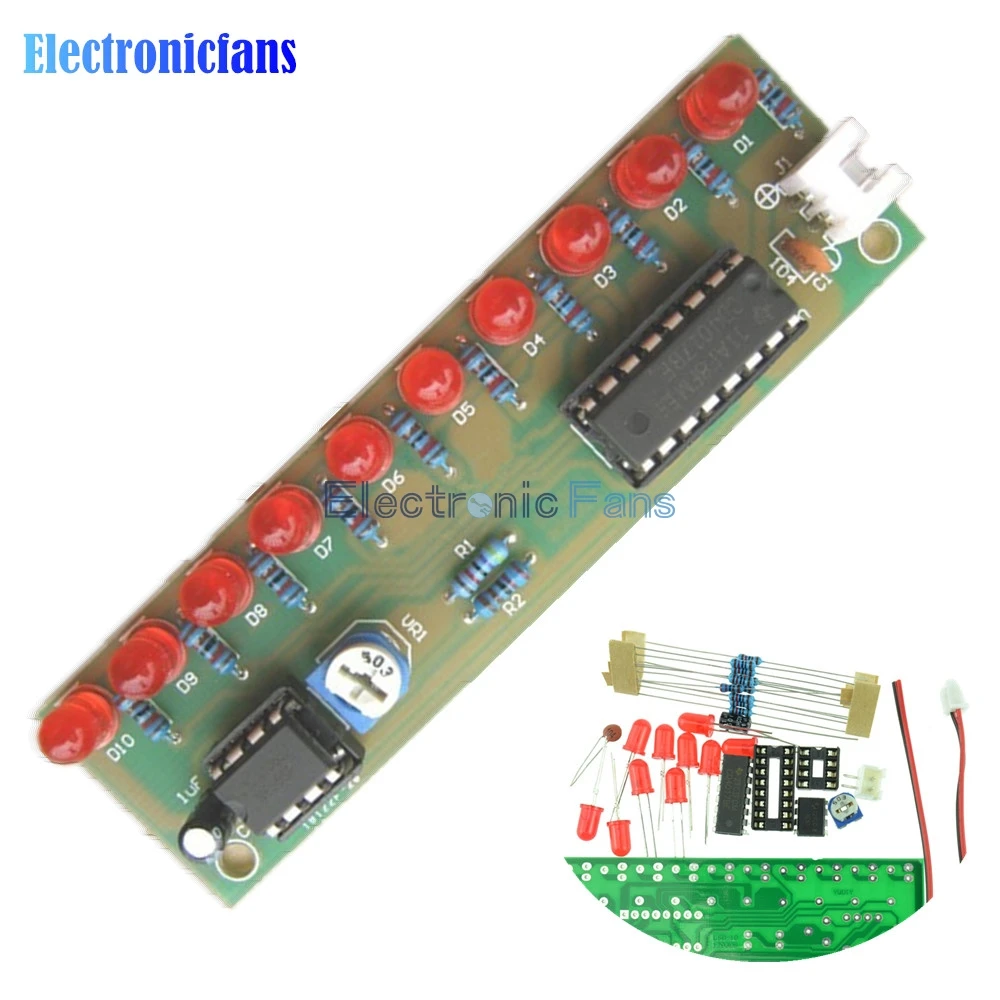

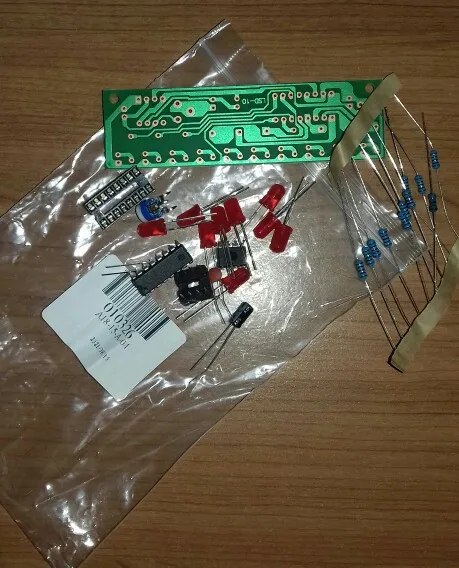

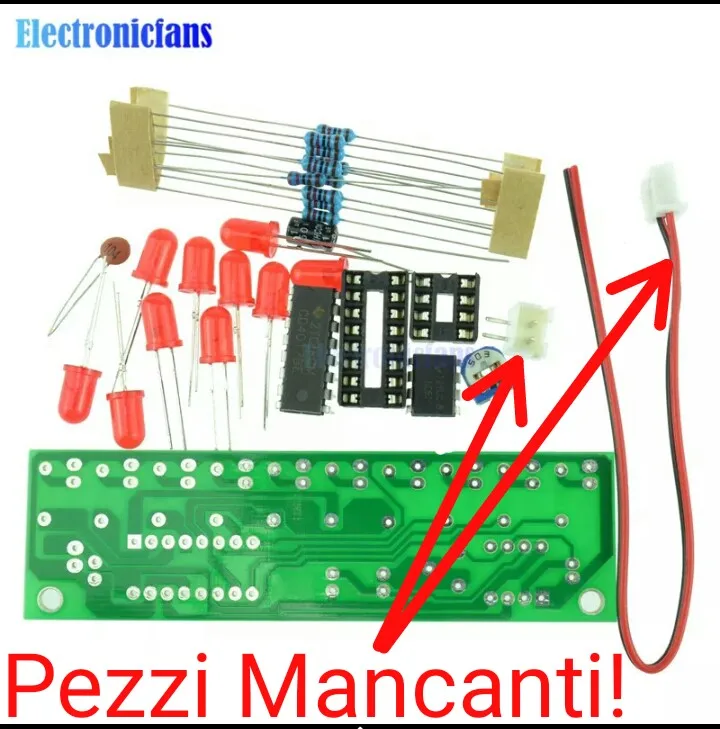

Обучающие наборы NE555 + CD4017, модуль со светодиодный ными мигающими лампами, электронный комплект LSD-10 3-4,5 в сделай сам для Arduino

Схема:

Комплект в основном из цепи генерации часов и цепи десятичного счетчика составляютОт NE555 core самовозбуждающийся мультивибратор мощностью через R2, R1, VR1 для зарядки конденсатора C2, когда C2 только начинает зарядку, штырь U1 низкий, таким образом, выходной конец 3 фута был высокой мощности R2, R1, VR1 C2 заряжает до 2/3 от напряжения питания, Выходной уровень 3 фута от высокой до низкой, включается внутренняя разрядная трубка U1, конденсатор C2 через VR1, R1, разряд U1 pin 7, менее 1/3 напряжения питания до тех пор, пока напряжение не достигнет уровня C2, U1 3 фута от низкого до высокого уровня. C1 снова заряжается, поэтому цикл образовывает колебания. Время зарядки: 0,695 (R2 + R1 + VR1) Время разряда C2: 0,695 (VR1 + R1) C2, регулятор VR1 может управлять выходной частотой светодиодного осциллятора, u1 тактовый колебательный сигнал постоянно прикладывается к U2 к контакту 14, U2 10 выходной терминал 10 подключается светодиодный, Когда 10-выходной терминал U2 создает высокий уровень в тактовом сигнале под действием вращения, D1 - D10 последовательно зажигаются, тем самым формируя эффект струсветильник.Отрегулируйте VR1 для регулировки скорости потока Светодиодный ных ламп.
