Rw-st01a 0-5 в 0-10 В 4-20ма датчик нагрузки усилитель передатчика датчик напряжения

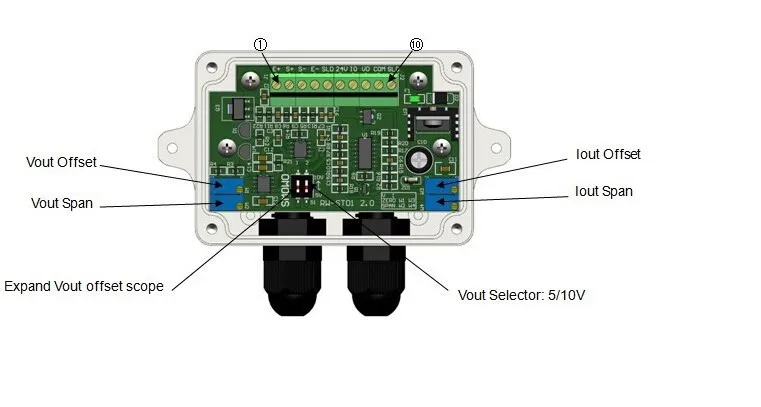

1,0 ~ 5 В (10 в) и 4 ~ 20 мА может выводить одновременно; 0 ~ 5 В и 0 ~ 10 в регулируется переключателем (просмотр фотографий).
Параметр
Входной сигнал
Тензодатчик с полным мостом/тензодатчик
Примечание
Мостовой резистор
<2KΩ
Чувствительность
1,5 ~ 2.1 мВ/V
Напряжение возбуждения
5 в постоянного тока
Ток возбуждения
<100mA @ 12V питания
<50 мА @ 24 В питания
Источник питания
12 ~ 26 в DC против 0 ~ 5 В выход и 4 ~ 20 мА выход
18 ~ 26 В постоянного тока против 0 ~ 10 В и 4 ~ 20 мА выход
Линейный
0.3%
Температурный коэффициент
50ppm @ 10 ~ 30 градусов, 100ppm полный рабочий диапазон температур
Рабочая температура
0 ~ 50 градусов
Вес
90 г
Размеры
115 мм × 80 мм × 35 мм (центр болтов: 97 мм)

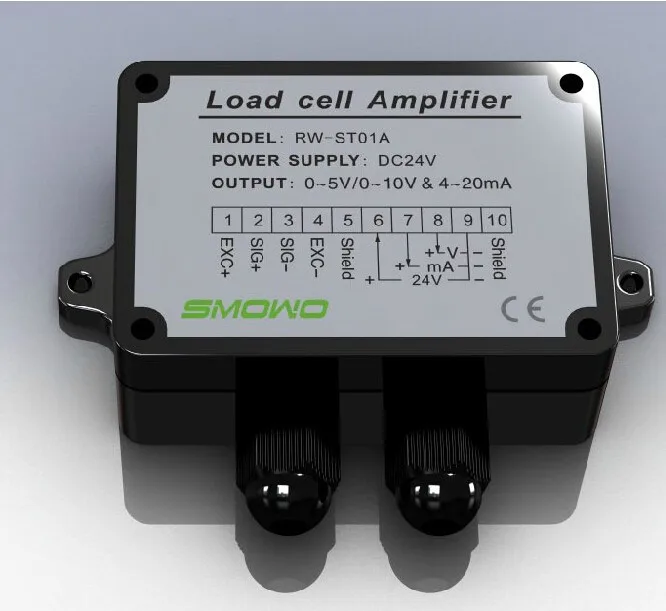

Проводка
Терминал №.
1.
2.
3.
4.
5
6
7
8
9
10
Определение
Сотовый телефон ToLoad
Источник питания и выход
EXC +
SIG +
SIG-
EXC-
Щит
12 ~ 26 В постоянного тока
Iout
Vout
Общий.
Щит
Основное применение:
Используйте для изменения выходного мВ слабого сигнала деформационного датчика давления (например, взвешивание, давление тяги, датчик крутящего момента и так далее) В универсальные стандартные аналоговые сигналы как 4 ~ 20 мА или 0 ~ 5 В (10 в
