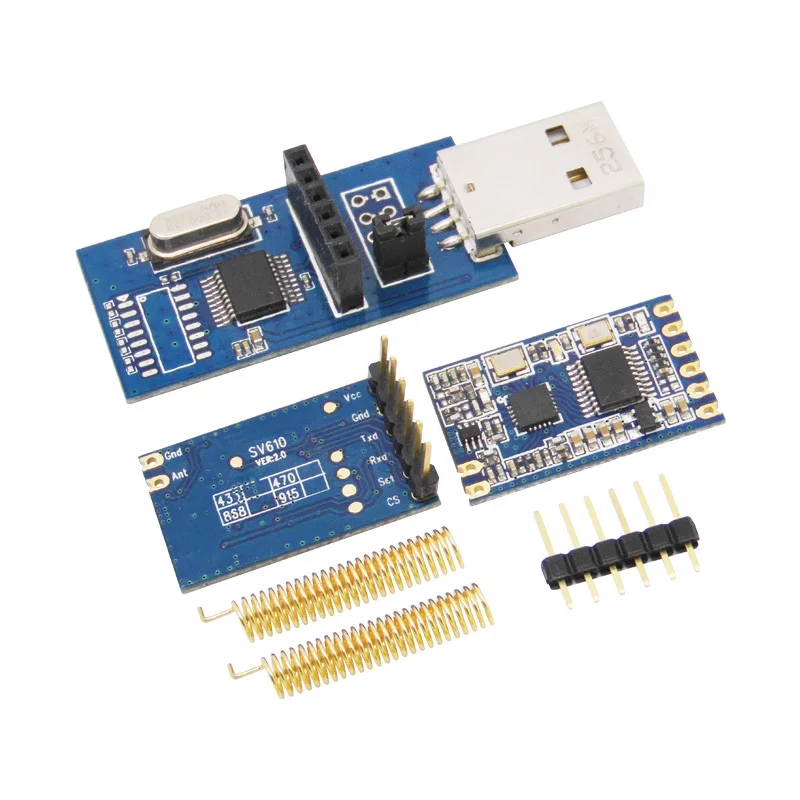

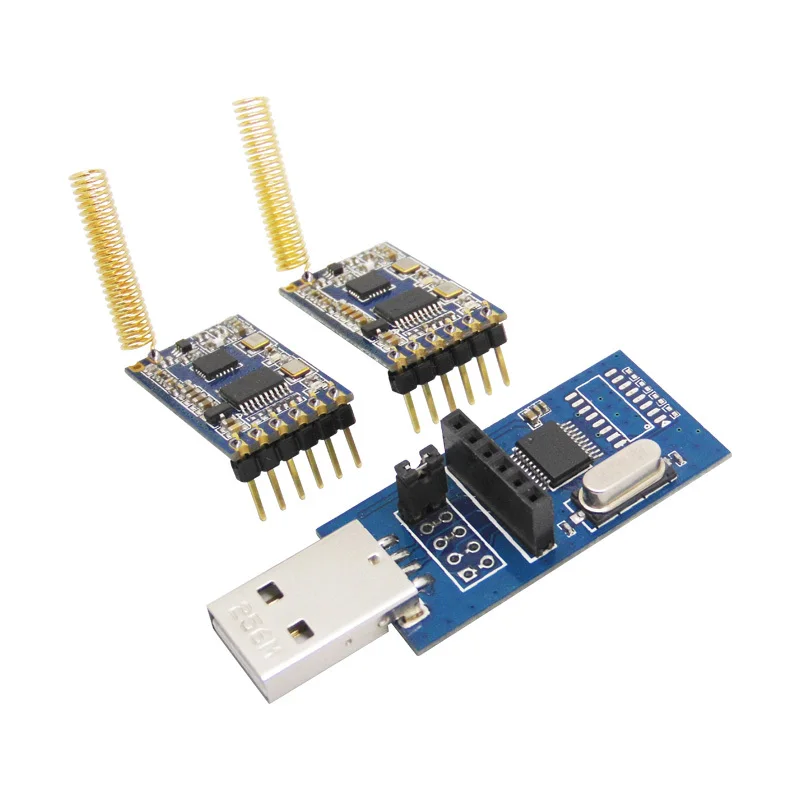

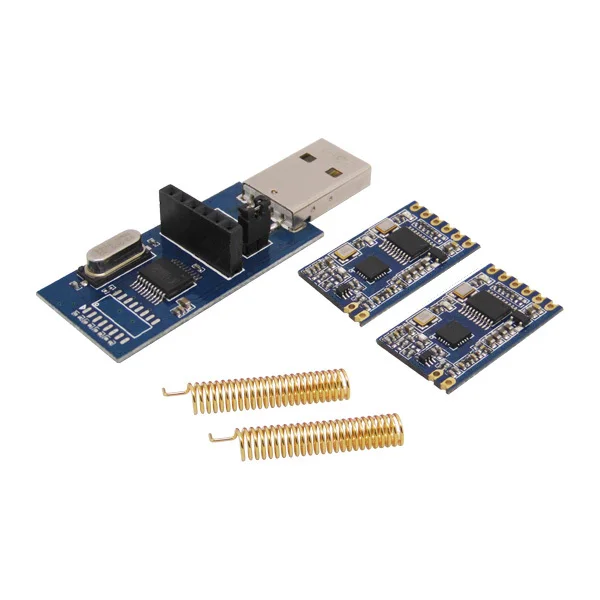

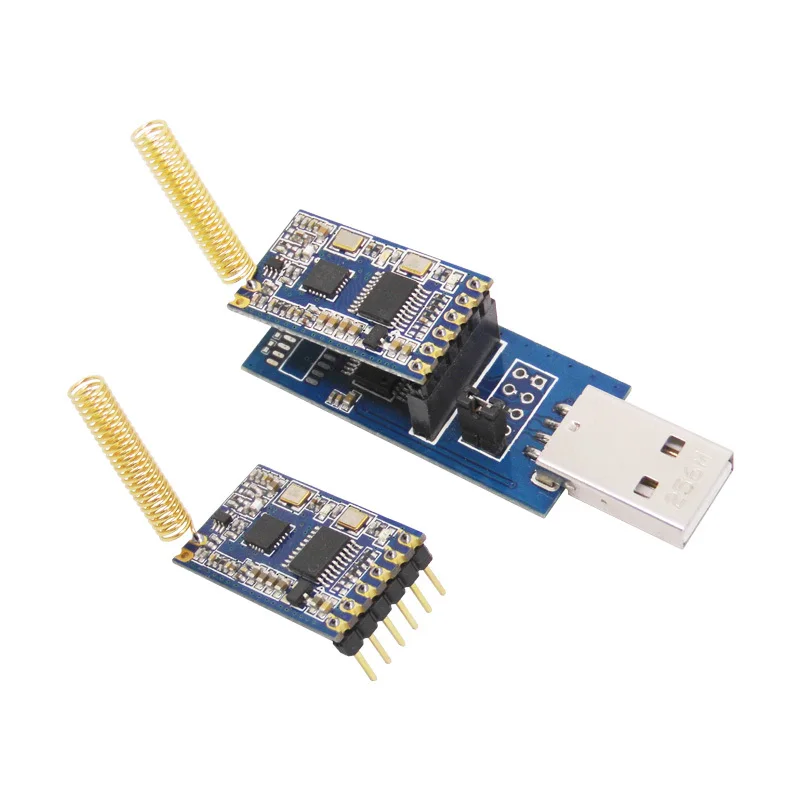

2 шт.лот комплект беспроводного модуля SV610-1400 m RF (868 МГц SV610-TTL + USB плата моста + пружинная антенна)
G-NiceRF Official Store - Надежность 97%
Более 635 подписчиков, дата открытия магазина 02.01.2014
- Положительные оценки: 98% (179)
- Соответствие описанию: 96%
- Отвечает на сообщения: 98%
- Скорость отправки: 96%
Последнее обновление: 14.10.2024
0 Отзывов
0 Заказов
SV610Высокоинтегрированный модуль радиопередачи данных. Он принимает высокую производительностьКремниевая лаборатория Si4432 RF чип. Si4432 имеет низкую чувствительность приема и100 мВтВыходная мощность для обеспечения более длительного диапазона RF и высокого качества связи. SV610 поддерживает несколько каналов и идентификатор сети, чтобы повысить способность анти-помех. Пользователи могут настроить параметры через ПК или в цепи. Особенности небольших пакетов, большое расстояние, широкое рабочее напряжение и настройка Цепи делают SV610 дико развернутым во многих областях и приложениях.
Характеристики:
Параметр
Мин
Тип
Макс.
Блок
Условия
Условия эксплуатации
Рабочее напряжение
2,8
5,0
6,0
V
Порт TTL
Рабочая температура
-40
25
+ 85
Потребление тока
Ток RX
25
Ма
Ток TX
95
Ма
@ 20dBm
Ток сна
≤ 5
UA
RF
Частота
414,92
433,92
453,92
МГц
@ 433 МГц
470,92
470,92
509,92
МГц
@ 470 МГц
849,92
868,92
888,92
МГц
@ 868 МГц
895,92
914,92
934,92
МГц
@ 915 МГц
Скорость передачи данных
1,2
9,6
38,4
Кбит/с
GFSK
Выходная мощность
-1
/
+ 20
ДБм
Набор по
Чувствительность
-121
ДБм
@ 1,2 Кбит/с
Особенности: * 1400 м RF линейный входРасстояние при 1,2 Кбит/с * Параметры частоты: 868 МГц * 40 каналов * Сетевой идентификатор 4 байта * 2 байта идентификатора узла * Скорость передачи нескольких данных * Выходная сила поля RSSI * GFSK режим модуляции * Поддержка настройки параметров последовательного порта * Чувствительность до-121 дБм * Максимальная выходная мощность: 100 мВт * Рабочее напряжение 2,8 ~ 6,0 В * Автоматическое соответствие антенны и двунаправленный переключатель управления
Применение: * Удаленная Телеметрия * Автоматическое считывание счетчиков * Системы безопасности * Регистратор данных * Домашняя Автоматизация телеметрии * Записи персональных данных * Беспроводная связь данных * Автоматизация зданий и безопасность * Мониторинг здоровья * Беспроводные периферийные устройства ПК * Система контроля доступа
* Управление роботом
Схема:
Определение штифта:
Размеры машины:
Аксессуары:
Антенна:Это важная часть системы связи. Его производительность напрямую влияет на показатели системы связи. Этот модуль SV610 требует сопротивления антенны как 50 Ом. Чтобы сделать модуль в лучшем рабочем состоянии, мы рекомендуем пользователям использовать пружинную антенну нашей компании!
Плата моста USB:Модули должны соответствовать соответствующим параметрам, передавать данные... и т. Д., с ПК. (Вы можете выбрать режим конфигурации с помощью перемычки провода). У нас есть соответствующий USB разъем и TTL переключатель уровня платы для пользователей, чтобы удобно общаться с ПК.
Спектрограмма:
Измерение излучения
Кривая температуры печи:
Мы рекомендуем вам следовать стандартам, связанным с IPC, при установке профиля оплавления:
Если вам нужен другой Частотный диапазон 433/470/915 МГц, просто оставьте сообщение, пожалуйста!
PS: Мой дорогой друг, у нас есть профессиональная группа RD,
Включая главного инженера программного обеспечения, инженера прикладного программного обеспечения, инженера аппаратного обеспечения и инженера RF,
Что гарантирует, что мы можем настроить проект ODM класса RF и датчика для вас!
Если у вас есть такие потребности, пожалуйста, свяжитесь со мной.
Спасибо!
Другие сопутствующие товары:

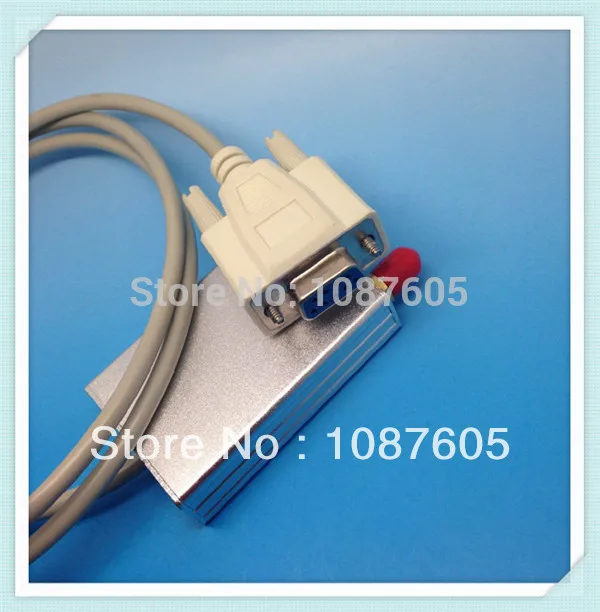

500 МВт RF модуль SV651 беспроводной трансивер для передачи данных 433 МГц в наличии (частота 470/868/915 настраивается) TTL/RS232/485 интерфейс US $60,00/Лот 2 шт./лот

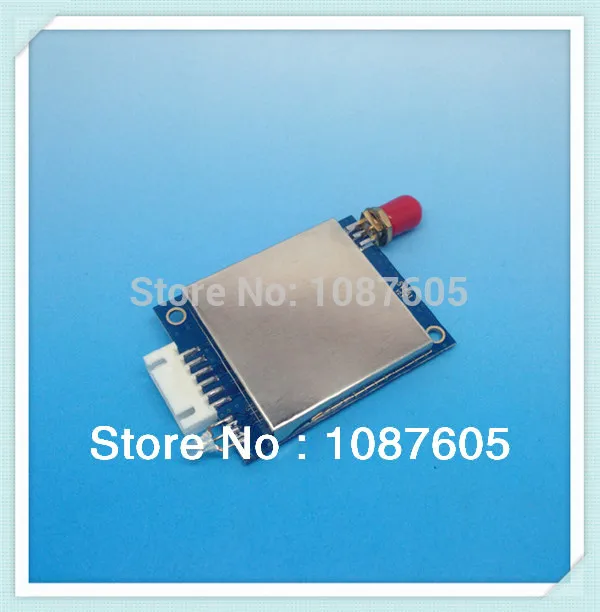

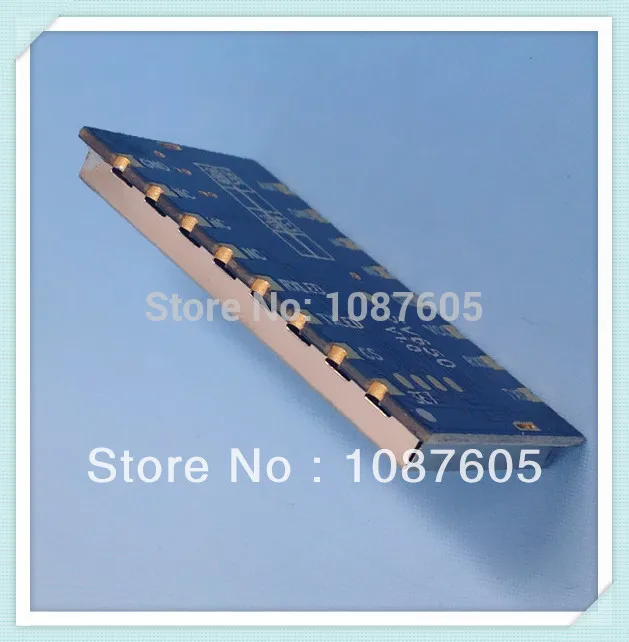

RF модуль SV650 500 МВт беспроводной передатчик и приемник 433 МГц в наличии (частота 470/868/915 настраивается) TTL/RS485 US $50,10/Лот 2 шт./лот

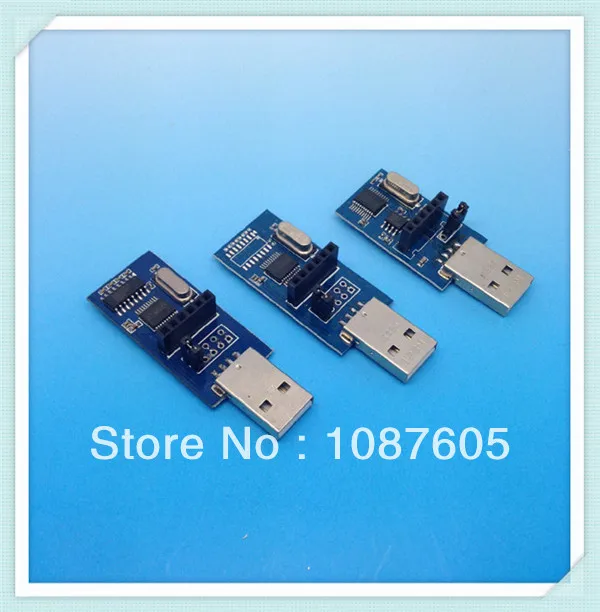

SU108-TTL + 232 + 485 интерфейсов USB мост плата использовать для беспроводного трансивера данных RF модуль US $15,40/Лот 3 шт./лот

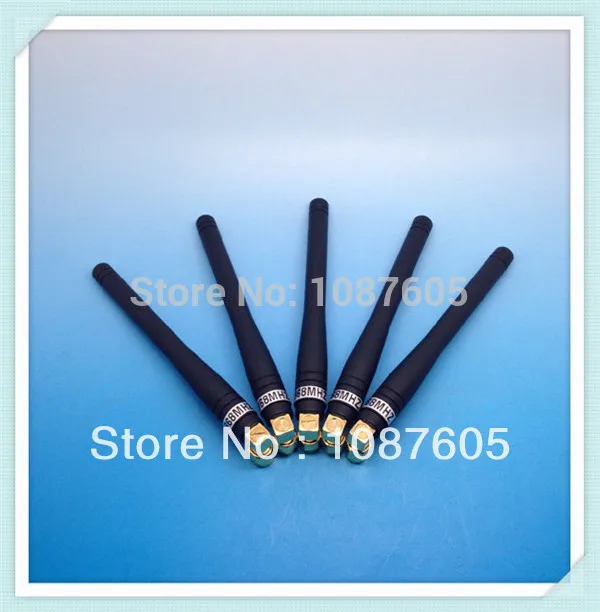

5 шт. SW433-WT100 локоть стержня антенна для беспроводного радиочастотного модуля различной частоты (433/470/868/915 МГц) US $11,60/Лот 5 шт./лот
5 шт. SW433-ZT100 антенна прямого стержня для беспроводного радиочастотного модуля различной частоты (433/470/868/915 МГц) US $11,60/Лот 5 шт./лот

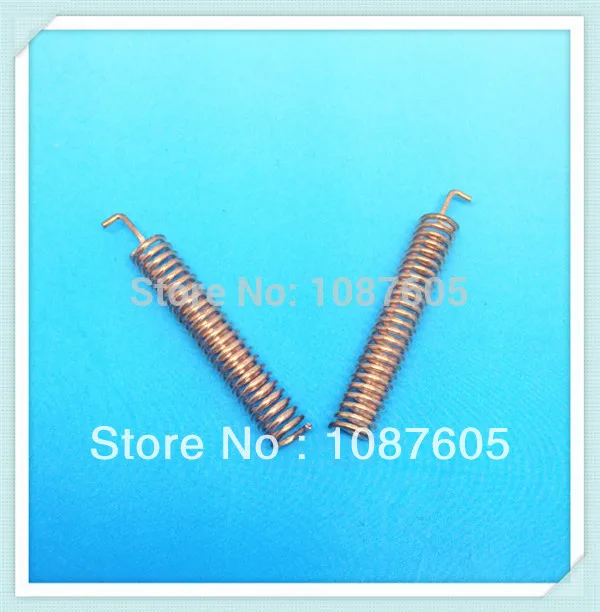

SW433-TH22 пружинная антенна, соединенная с беспроводным приемником 433/470/868/915 МГц US $13,48/Лот 50 шт./лот
