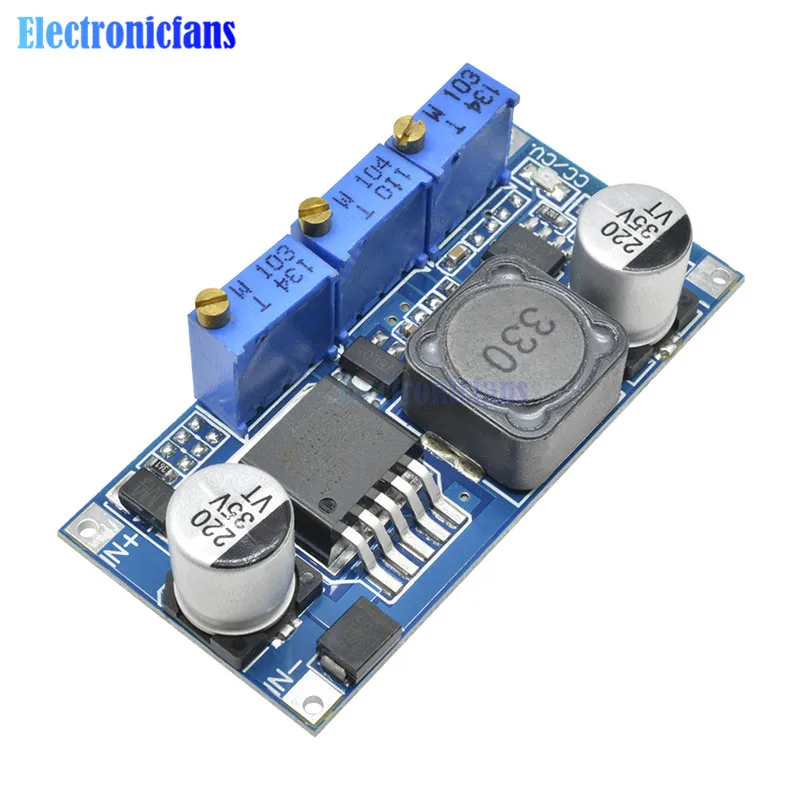

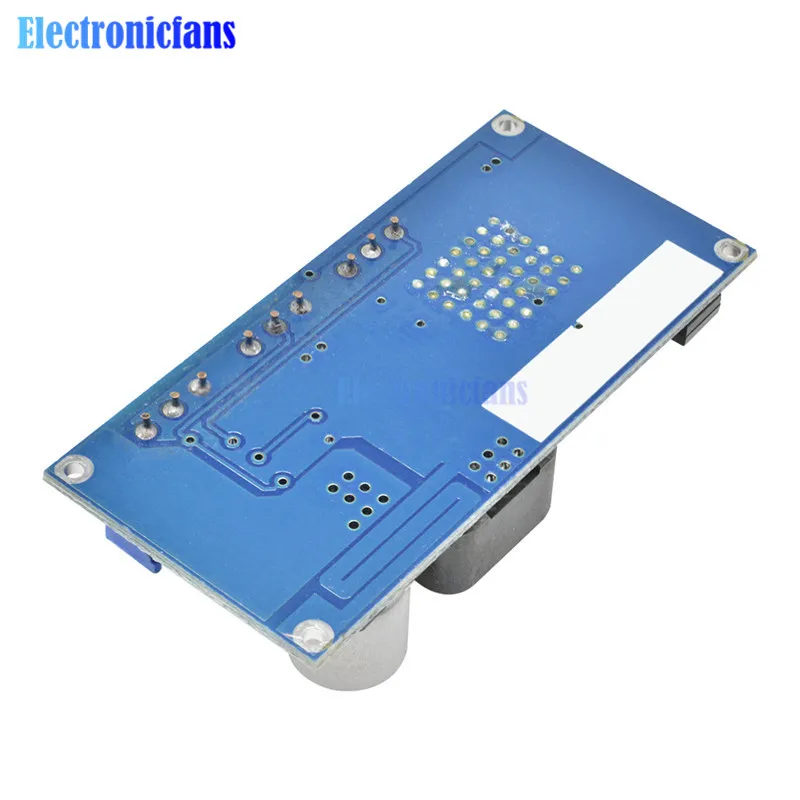

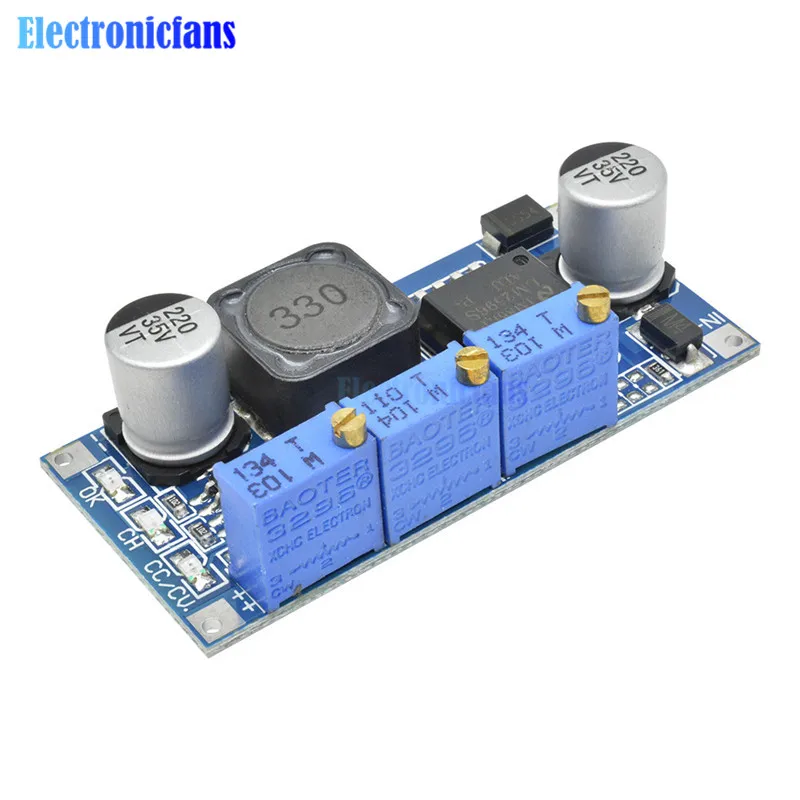

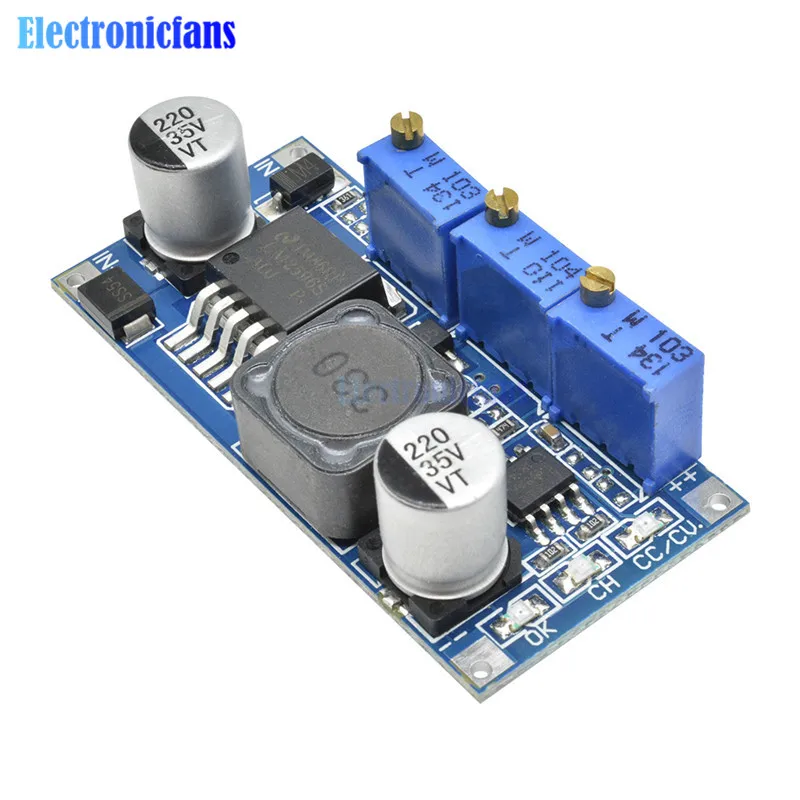

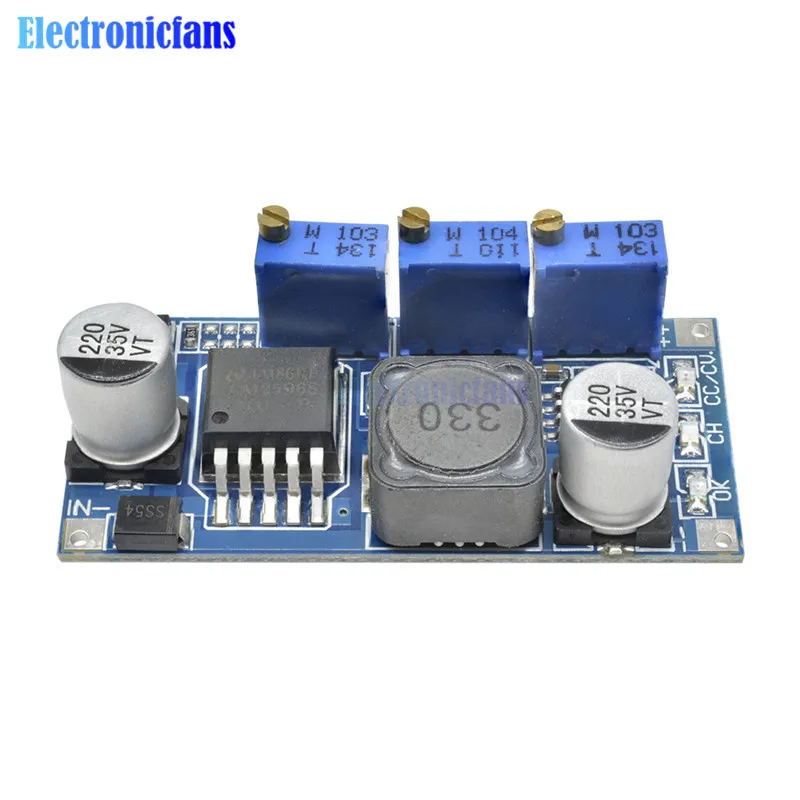

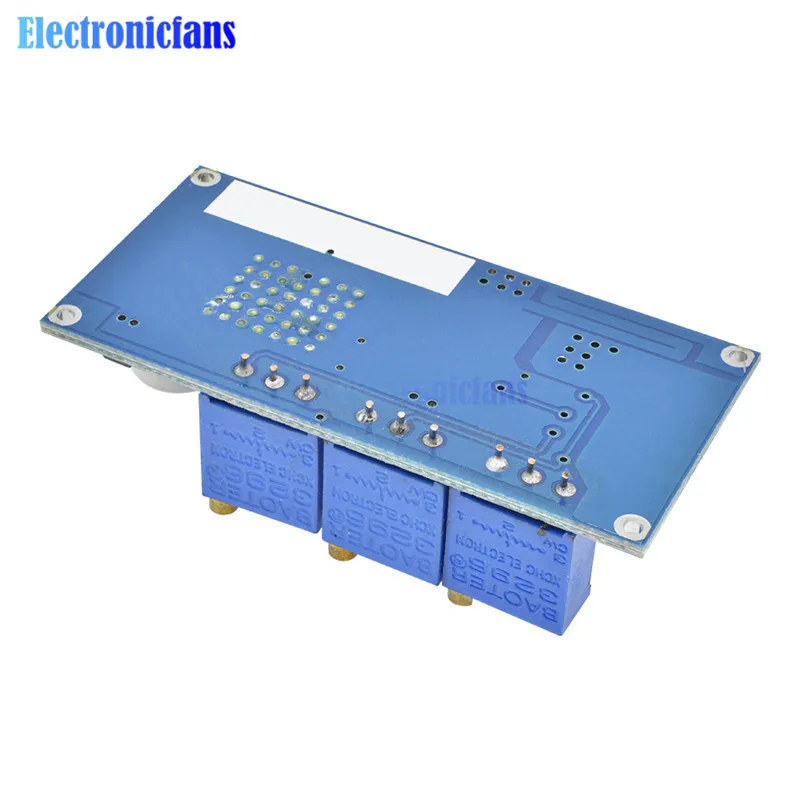

5 шт. LM2596 светодиодный драйвер DC-DC понижающий Регулируемый Модуль питания CCCV

Вес: 13 г

Цвет: как показано на картинкеРазмер: 46 мм x 23 мм x 10 мм/1,81 дюйма x дюйма (дюйм) (приблизительно)Особенности: 1. Зафиксируйте поворот тока лампы до 0,1 от значения постоянного тока (зарядка при использовании для определения разряда батареи);2. Увеличенный входной диод защиты от обратной полярности;3. Используя специальную эталонную ИС и Высокоточный резистор для выборки, чтобы постоянный ток был более стабильным (от 20 до 100 градусов, постоянный ток 1 А, при температурном дрейфе менее 1%). Особенно подходит для светодиодных драйверов * Мощный светодиодный привод постоянного тока* Зарядное устройство для литиевых батарей (включая ферроэлектрические)* Зарядное устройство 4 в, 6 в, 12 В, 14 В, 24 В* Никель-кадмиевое, никель-металлогидридное зарядное устройство* Солнечные панели и ветряные турбиныХарактеристики: * Свойства модуля: неизолированный модуль постоянного тока и напряжения* Исправление: несинхронное исправление* Входное напряжение: 7-35 в* Выходное напряжение: 1,25-30 в* Выходной ток: регулируется максимум 3 А* КПД преобразования: 92% (самый высокий)* Частота переключения: 150 кГц* Пульсация на выходе: 50 мВ (макс.) Полоса пропускания 20 м* Регулировка нагрузки: ± 0.5%* Регулировка напряжения: ± 2.5%* Рабочая температура: от-40 ° до + 85 °Использование батареи: * Убедитесь в напряжении и токе аккумулятора, который вам нужен* Отрегулируйте потенциометр постоянного напряжения, чтобы выходное напряжение соответствовало напряжению заряда* Направление регулировки потенциометра: по часовой стрелке (Увеличение), против часовой стрелки (уменьшение)* Используйте мультиметр в шкале тока 10 А для измерения выходного тока короткого замыкания и Отрегулируйте потенциометр тока, чтобы выходной ток соответствовал ожидаемому значению зарядного тока* Ток заряда переводной лампы по умолчанию составляет 0,1 от зарядного тока (значение постоянного тока)* Подключено к аккумулятору и попробуйте зарядить (за 5 предыдущих шагов входной терминал модуля подключен к источнику питания, выходная нагрузка не подключена к батареям).Использование драйвера постоянного тока светодиода: * Убедитесь, что рабочий ток и максимальное рабочее напряжение светодиодный да, который вам нужен.* Отрегулируйте потенциометр постоянного напряжения, чтобы убедиться, что выходное напряжение составляет до максимального рабочего напряжения светодиода.* Используйте мультиметр в шкале тока 10 А для измерения выходного тока короткого замыкания и Отрегулируйте потенциометр тока. Чтобы убедиться, что выходной ток соответствует ожидаемому рабочему току светодиодный да.* Соедините светодиодный, проверьте (за 3 вышеуказанных шага клемма входного модуля подключена к источнику питания, выходная нагрузка не подключена к светодиоду).Сфера применения:Зарядка для литий-ионных аккумуляторов: при низком напряжении литий-ионного аккумулятора. Если использовать напрямую зарядку с постоянным напряжением. Из-за слишком большого давления, что приводит к повреждению батареи. С самого начала использовать зарядку постоянным током. При зарядке к определенному, автоматический переключатель возвращается к зарядке с постоянным напряжением.

Посылка
