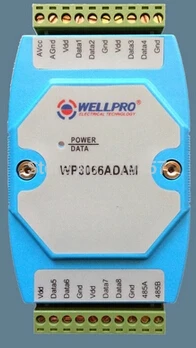

Модуль измерения температуры DS18B20, 8 RS485, MODBUS связь, может быть компьютерным управлением

А,ПродуктВведение

8 ТемператураДатчик DS18B20Вход

RS485МодбусСтандартная связь RTU,Может выполнитьСетьИ программное обеспечение для конфигурации,ПЛК,ПромышленныйСенсорный экранИ т. Д.

С общениемИндикатор состояния

Схема связиДизайнИспользованиеЗащита от молнии,Анти-помеха

Может широко использоваться дляПрием сигналаИ контролироватьПромышленное полевое оборудование

Нормальное использованиеТри года гарантии

Два,ОсновнойПараметры

Вход температурыКанал 8(Датчик температуры DS18B20)

ТемператураДиапазон-55-125

Точность измерения температуры± 0,5

ТемператураРазрешение 0,1

Эффективное соединениеДиапазон≤ 25Метры(Нормальный)

Диапазон рабочих температур-20 - 70

Внешний источник питанияDC9 в~ 30 В/2 Вт

Изоляционная защита1500 В постоянного тока

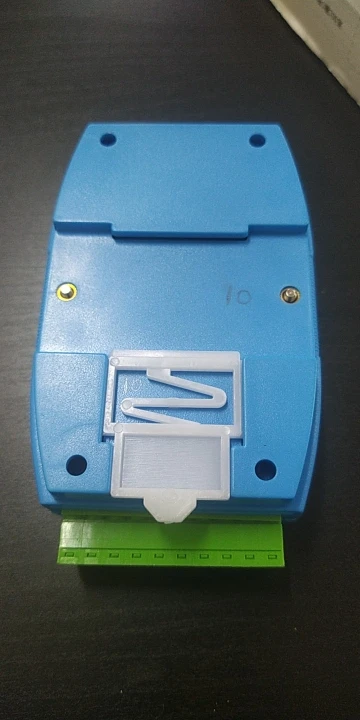

УстановкаСтандартногоМонтаж на DIN-рейкуИлиВинтовой монтаж

Размеры125X 73x35 мм

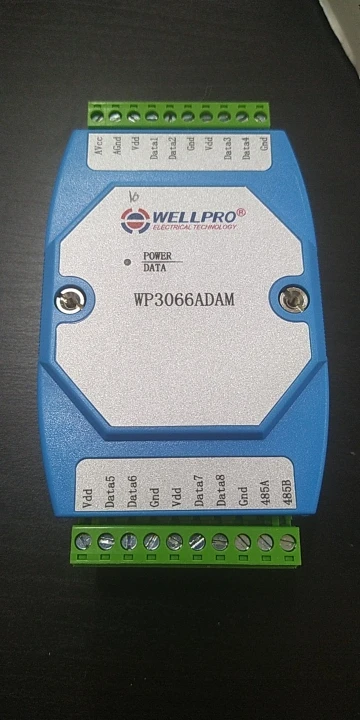

Три,Определение интерфейса

AVcc

Внешнее питаниеВход положительныйКонец

AGnd

Внешний источник питанияОтрицательный входной терминал

Vdd

+ 5В,Датчик температуры DS18B20Pin Vdd

Data1

Первая температураДатчикШтифт DS18B20DQ

Data2

Вторая температураДатчикШтифт DS18B20DQ

Gnd

0 В,Датчик температуры DS18B20Pin Gnd

Vdd

+ 5В,Датчик температуры DS18B20Pin Vdd

Data3

Третья температураДатчикШтифт DS18B20DQ

Data4

Четвертая температураДатчикШтифт DS18B20DQ

Gnd

0 В,Датчик температуры DS18B20Pin Gnd

Vdd

+ 5В,Датчик температуры DS18B20Pin Vdd

Дата5

Пятая температураДатчикШтифт DS18B20DQ

Data6

Шестая температураДатчикШтифт DS18B20DQ

Gnd

0 В,Датчик температуры DS18B20Pin Gnd

Vdd

+ 5В,Датчик температуры DS18B20Pin Vdd

Data7

Седьмая температураДатчикШтифт DS18B20DQ

Data8

Восьмая температураДатчикШтифт DS18B20DQ

Gnd

0 В,Датчик температуры DS18B20Pin Gnd

485A

RS485Сигнал A +

485B

RS485Сигнал B-

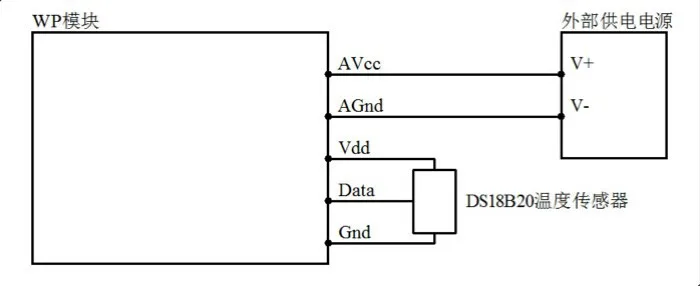

Схематическая схемаДатчик температурыПрименение
