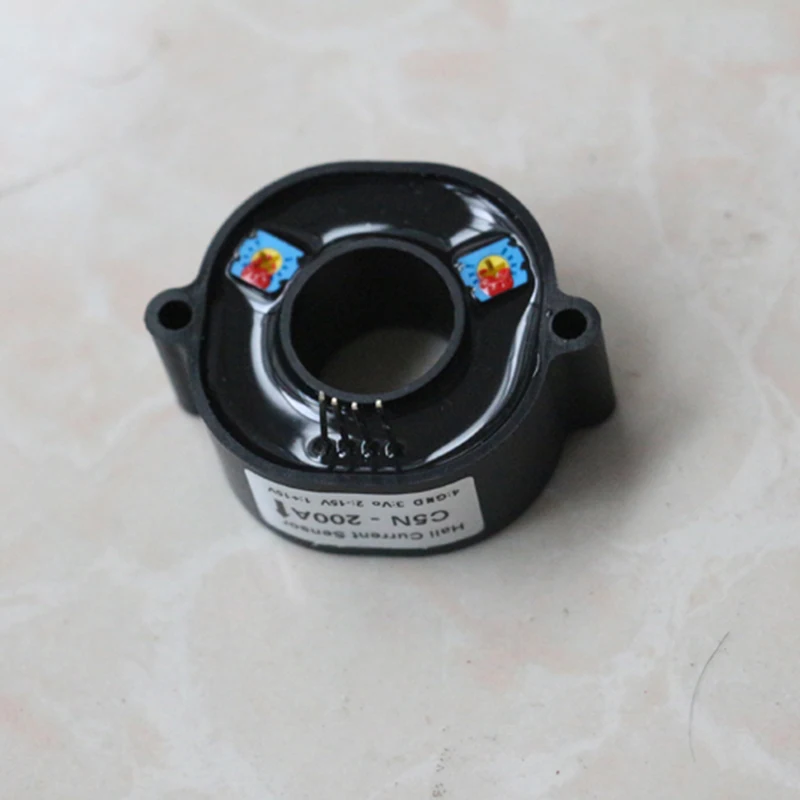

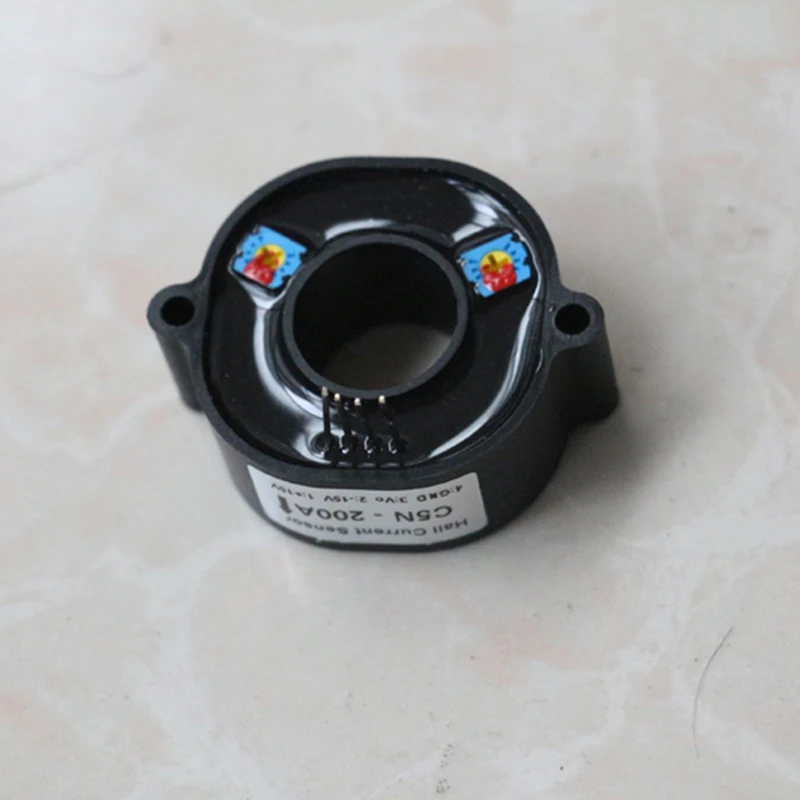

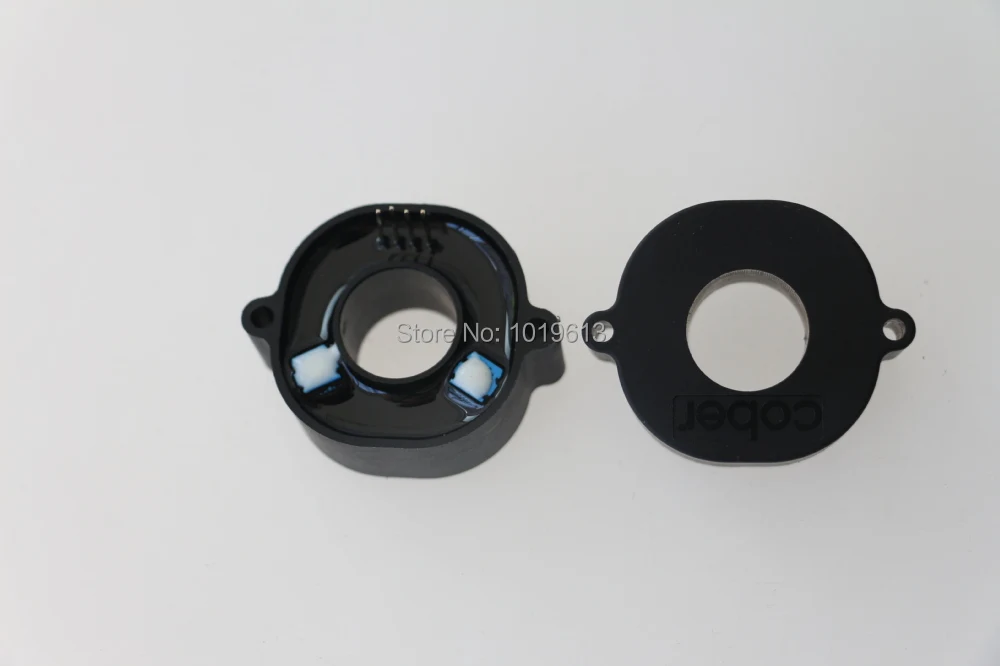

Продукт Особенности:
C5NДатчик тока с эффектом Холла серии, это устройство с циклом открывания, основывающееся на измерительной основе эффекта холла,
С гальванической изоляцией между основной и вторичной схемой.
Это обеспечивает точное электронное Измерение постоянного, переменного или импульсного тока.
(Ta = 25 ±5 , RL = 2KΩ, CL = 10000PF)
Тип
C5N-200A
C5N-400A
C5N-600A
C5N-800A
C5N-1000A
Блок
Номинальный ток (Ipn)
± 200
± 400
± 600
± 800
± 1000
А
Диапазон измерения (Ip)
0-± 400
0-± 800
0-± 1200
0-± 1200
0-± 1200
А
Номинальная выходная
@ Ip = ± Ipn ± 4 ± 1%
V
Напряжение питания
± 12,± 15
V
Мощность потребления
<25
MA
Входное напряжение смещения
@ Ip = 0 ± 20
МВ
Магнитный офсетная печать
@ Ip = ± Ipn-0 ± 20
МВ
Смещения
@ -40 ~ + 85 ≤ ± 1
МВ/
Выход дрейф
@ -40 ~ + 85 ≤ ± 1
МВ/
Линейность
@ Ip = 0-± Ipn ≤ 1
% FS
Время отклика
@ 50A/мкс, 10%-90% ≤ 5
МКС
Гальваническая изоляция
@ 50 Гц AC 1min 2,5
KV
Сопротивление изоляции
@ DC 500 в 1000
МΩ
Приложений
· Диски с переменной скоростью
· Сварочный аппарат
· Приложения, поставляемые аккумулятором
· Источники питания без перерыва (UPS)
· Электрохимический

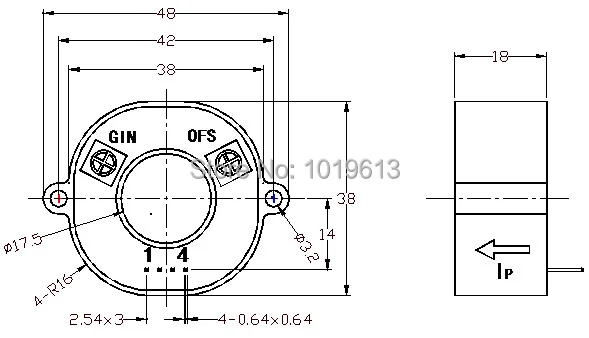

Механические Размеры (только для справки)
Примечания:
1. Все размеры указаны в мм.
2. Общие отклонения ± 1 мм

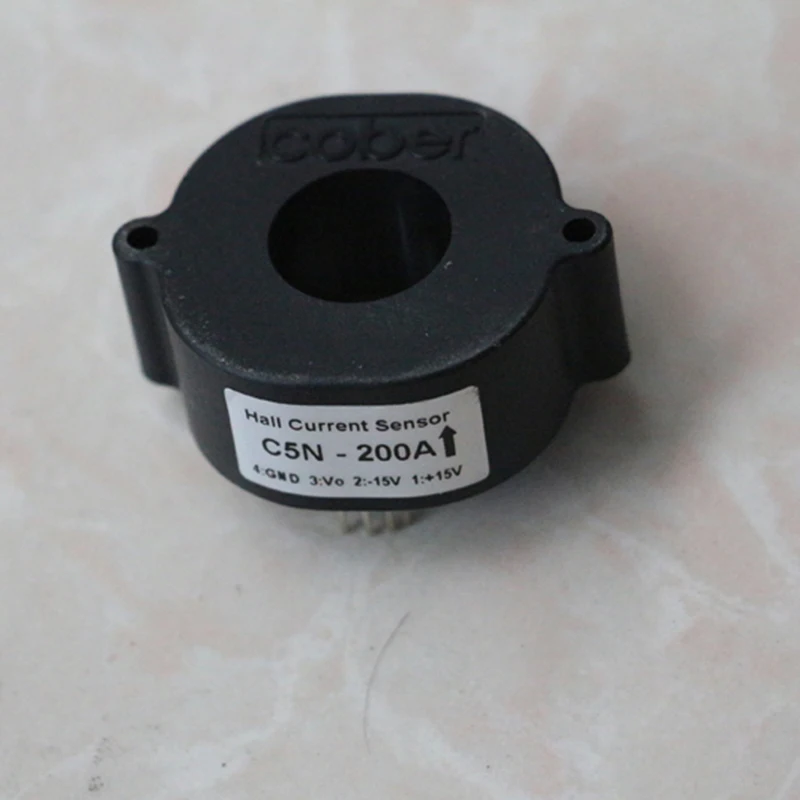

3. Освещение: 1:+ 15 В 2:-15 в 3:V0UT 4:0 В
Инструкция по использованию:
1. В тех случаях, когда ток будет измеряться проходит через датчик напряжения будет измеряться на выходе. (Примечание: ложный проводки изделия могут быть повреждены во время повреждения датчика)
2. Возможен индивидуальный дизайн с разным номинальным входным током и выходным напряжением.
Стандарты
· UL94-V0.
· EN60947-1:2004
· IEC60950-1:2001
· EN50178:1998
· SJ 20790-2000
Общие Дата
Соотношение цена/качество
Блок
Рабочая температура (TA)
От-40 до + 85
℃
Температура хранения (TS)
От-40 до + 125
℃
Масса (прибл.) (м)
60
G

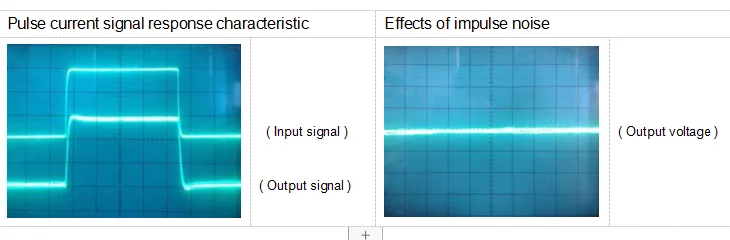

Характеристики диаграммы
