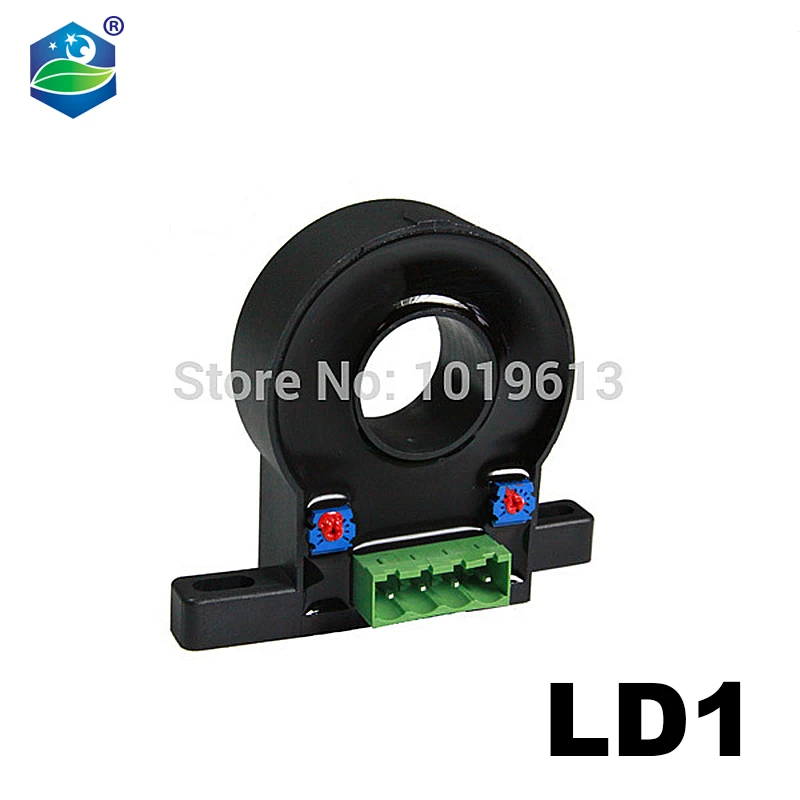

Датчик тока утечки LD1, 10 мА, 20 мА, 30 мА, 50 мА, 100 мА, серия DC, датчик тока с эффектом Холла

Продукт Особенности:



.

LD1 серии DC ток утечки Датчик-это серия новых устройства разработан в соответствии с принципу электромагнитной индукции.

Ее низкой силе тока работает стабильно. Он отличается высокой изоляционные между его катушка первичной и вторичной катушки.

Этот датчик используется для измерения тока сигнальная система защиты от коротких замыканий, и утечки система контроля, а также для того чтобы измерить разница ток.



Электрические данные

(Ta = 25 ±5 , RL = 2KΩCL = 10000PF)



Тип

LD1-10mA

LD1-20mA

LD1-30mA

LD1-50mA

LD1-100mA

Блок

Номинальный ток (СПИ)

± 10

± 20

± 30

± 50

± 100

MA

Диапазон измерений (Ip)

± 12

± 24

± 36

± 60

± 120

MA

Номинальная выходная

@ Ip = ± Спи ± 5 ± 1%

V

Напряжение питания

± 12 ± 15

V

Мощность потребления

<25

MA

Входное напряжение смещения

@ Ip = 0 ± 50

МВ

Смещения

@ -40 ~ + 85 ≤ ± 1,5

МВ/

Выход дрейф

@ -40 ~ + 85 ≤ ± 1

МВ/

Линейность

@ Ip = 0-± Спи ≤ 1

% FS

Время отклика

@ 50A/мкс, 10%-90% ≤ 50

МКС

Гальваническая изоляция

@ 50 Гц, AC,1 мин 2,5

KV

Приложений



· Управление переменной скорости

· Сварочный аппарат

· Батарея поставляется приложений

· Источник бесперебойного Мощность для домашних животных (UPS)

· Электрохимический

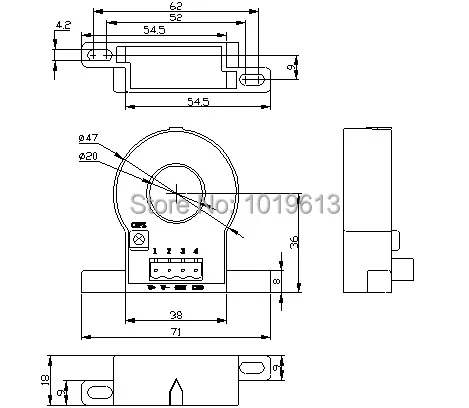

 Механические измерения (информация дана только в справочных целях)









Примечания:

1. Все размеры указаны в мм.

2. Общий допуск ± 1 мм

3. Разъяснение:

1:+ 15V 2:-15V 3:V0UT 4: с напряжением 0 В



Инструкция по использованию:



1. В тех случаях, когда напряжение измеряются нашими сотрудниками проходит через сенсор, ток будет измеряться на выходе. (Примечание: ложный проводки изделия могут быть повреждены во время повреждения датчика)

2. Если вы хотите получить пользовательский дизайн в разных Номинальное входное напряжение и ток на выходе доступны.



Стандарты



· UL94-V0.

· EN60947-1:2004

· IEC60950-1:2001

· EN50178:1998

· SJ 20790-2000



Общие Дата



Соотношение цена/качество

Блок

Рабочая температура (TA)

От-40 до + 85

Температура хранения (TS)

От-40 до + 125

Масса (приблизительно) (м)

65

G
