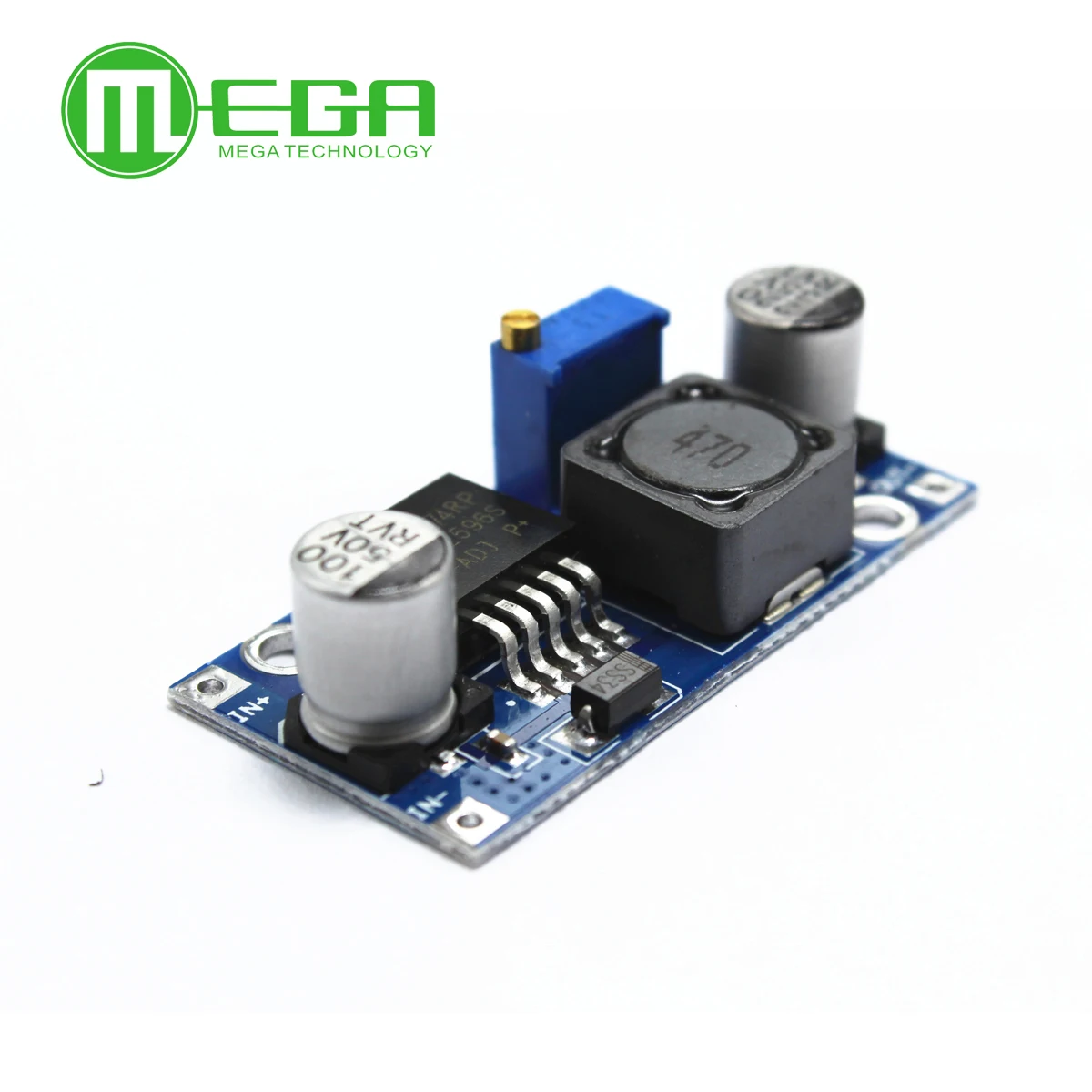

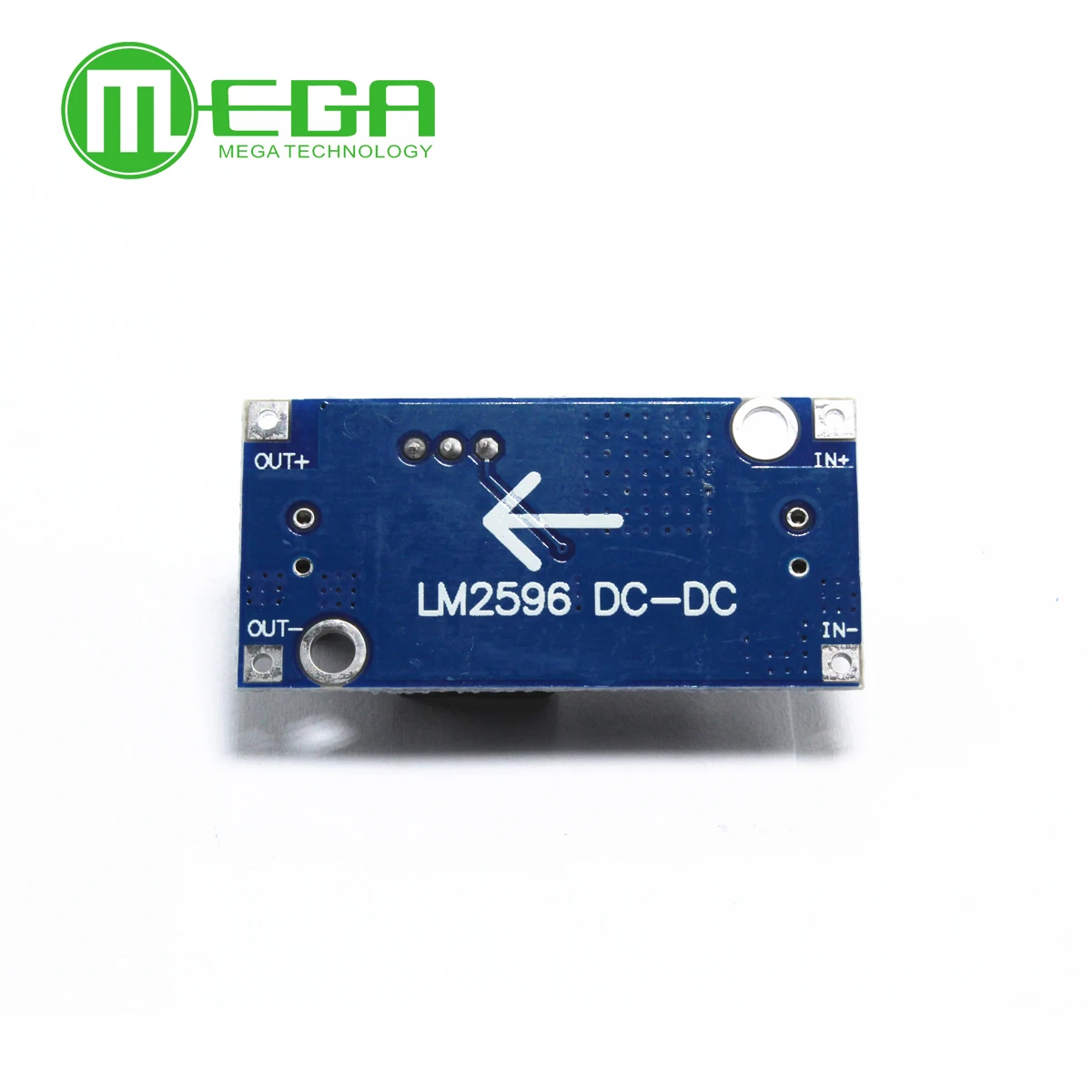

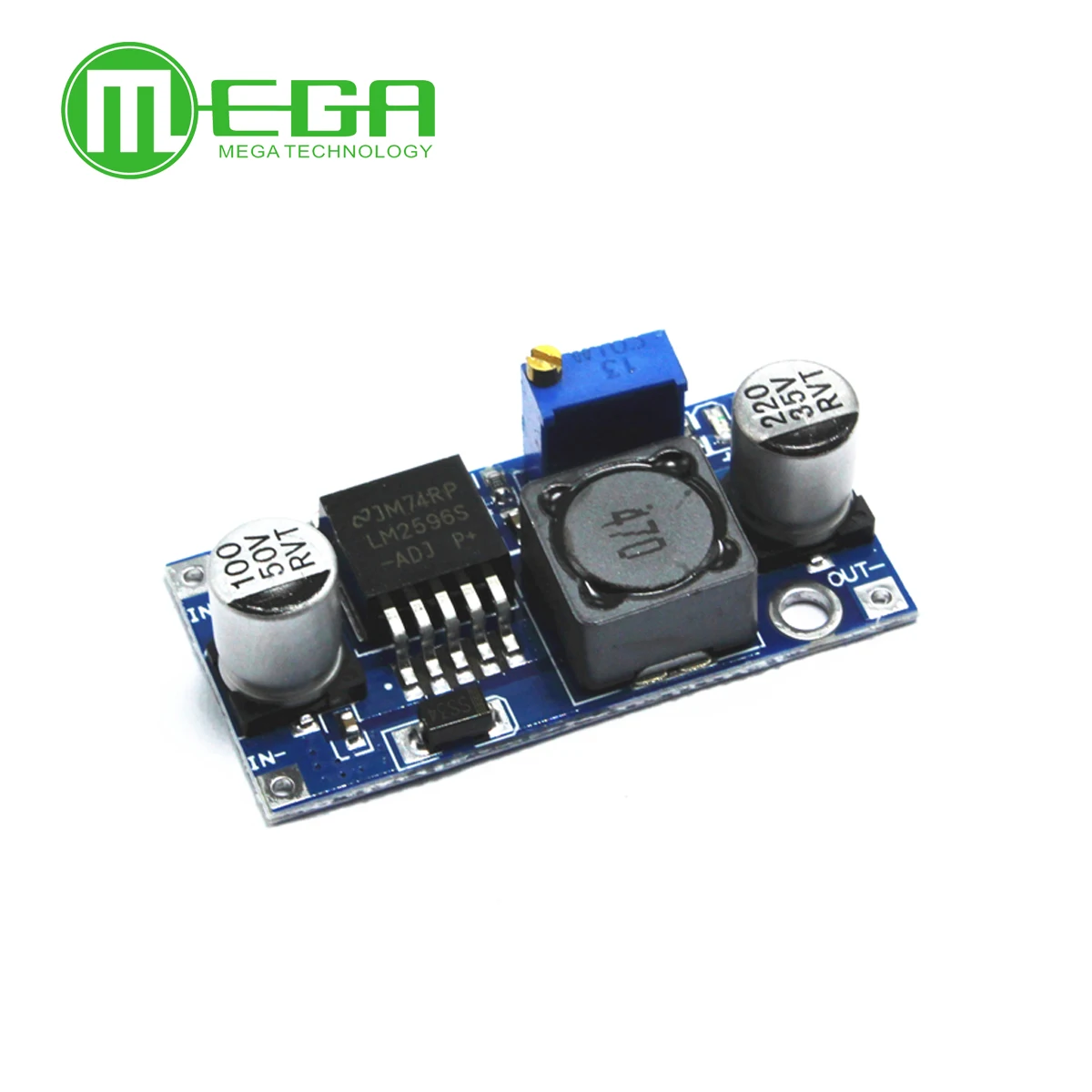

Регулируемый понижающий модуль питания LM2596 LM2596S, 100-40 В, 4,5 шт.

LM2596S dc-dc понижающий модуль питания 3A Регулируемый понижающий модуль питания стабильное напряжение превышает LM2576

Плотное сквозное отверстие, Высокая теплоотдача!

Высокочастотные БАЙПАСНЫЕ конденсаторы X7R high Q добавляются в входные и выходные клеммы соответственно, с супер производительностью электромагнитной совместимости!

Вход Диапазон напряжения: dc 3,2 v постоянного тока до 35В (Вход напряжение должно быть больше, чем 1,5 V выше, чем выходное напряжение). Non-усилитель

Выход Диапазон напряжения: dc 1,25 v постоянного тока до 30V напряжения с плавной регулировкой, и он имеет высокую эффективность (максимальная 92%) Максимальная Выход ток 3A.

Скорость регулировки нагрузки составляет менее 1% при измерении входного напряжения 12 В и выходного тока 5 в 1 А

Примечание: вход и выход не могут быть подключены обратно к спине, что может сжечь чип;

Это понижающий модуль, входное напряжение должно быть выше, чем выходное напряжение;

Если выход ниже 2А, теплоотвод может быть добавлен в течение длительного времени без добавления теплоотвода; Если выходной ток больше 2,5a (или выходная мощность больше 10 Вт), пожалуйста, добавьте радиатор в течение длительного времени.

Электрические параметры:

Вход: dc 3,2 v постоянного тока до 35В (Вход напряжение должно быть больше, чем 1,25 V выше, чем выходное напряжение). Non-усилитель

Выход: Плавная Регулировка напряжения постоянного тока от 1,25 v до 30В, эффективная Максимальная Выход ток 3A.

Особенности:Твердотельный конденсатор, 36U утолщенная печатная плата, высокое значение Q и высокая мощность Индуктивная полоса СВЕТОДИОДНЫЙ индикатор светильник все используются

Размер: dc-dc с отверстием и светодиодный светильник индикатора, 41(l)* 20(w)* 14(h) мм (потенциометр включен)

Применение:

Подключите к источнику питания (3-35 в), отрегулируйте синюю ручку потенциометра (как правило, вращение по часовой стрелке для увеличения напряжения, вращение против часовой стрелки для уменьшения напряжения) И Контролируйте выходное напряжение с помощью мультиметра, пока оно не достигнет необходимого напряжения.

Проводка режим:

1. Сварка, непосредственно Сварка шнура питания к входному (выходному) порту;

2. Припайте вставляемую иглу, которая может быть вставлена в иглу вставки через свинец или вставлена в роддинговую пластину для использования; Или добавьте булавки и припайте их непосредственно к печатной плате.

Применение примеров:

1. Автомобильный блок питания с регулировкой напряжения, вам нужно только подключить входной конец этого модуля к держателю сигареты автомобиля для источника питания, вы можете отрегулировать потенциометр, А выходное напряжение может быть произвольно регулировать в диапазоне от 1,25-30v, передающих энергию ваш мобильный телефон, MP3, MP4, PSP зарядка и многие другие устройства, которые очень просты и удобны.

2. Источник питания для электронного оборудования. Когда оборудованию требуется 3-30 в источник питания и соответствующий источник питания напряжения, этот модуль может быть использован для удобной регулировки напряжения до необходимого напряжения и решения проблемы.

3. Проверка рабочего напряжения системы. Этот модуль может использоваться для отладки диапазона рабочего напряжения различных систем тестирования напряжения во время проекта, что очень легко и удобно.
