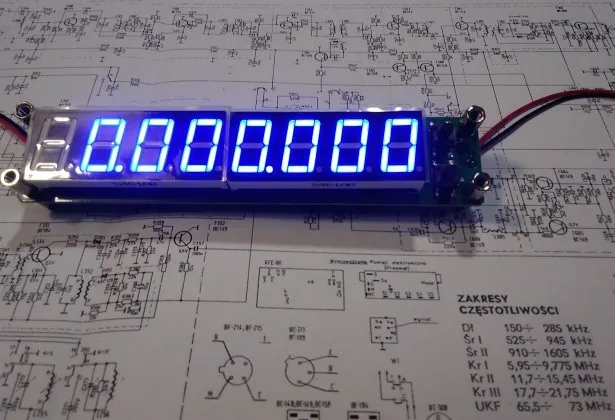

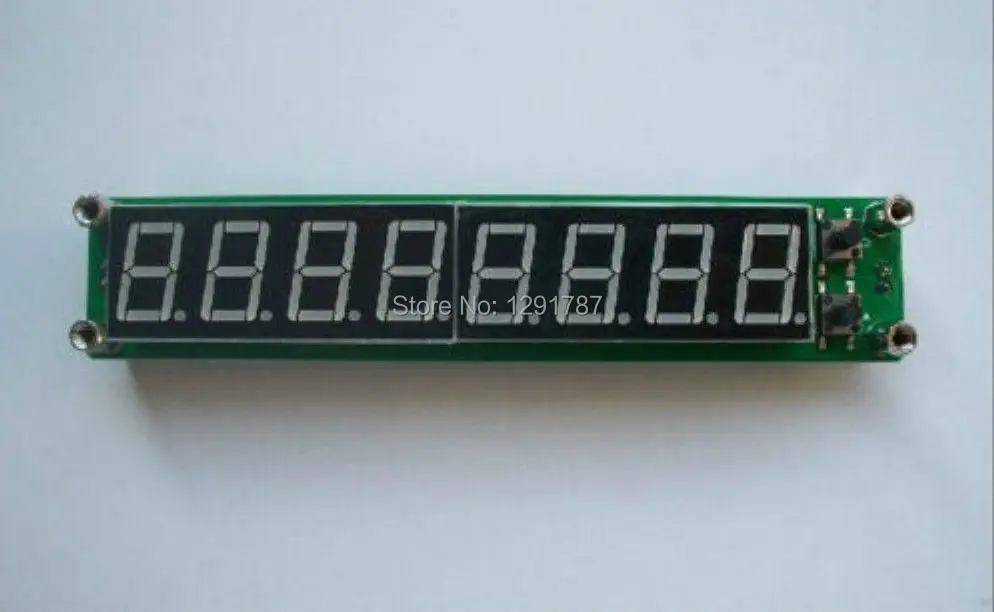

Синий частотомер 0,1-60 МГц, 20-2400 МГц, 2,4 ГГц

У нас также есть защитный чехол для этого тестера

Описание:

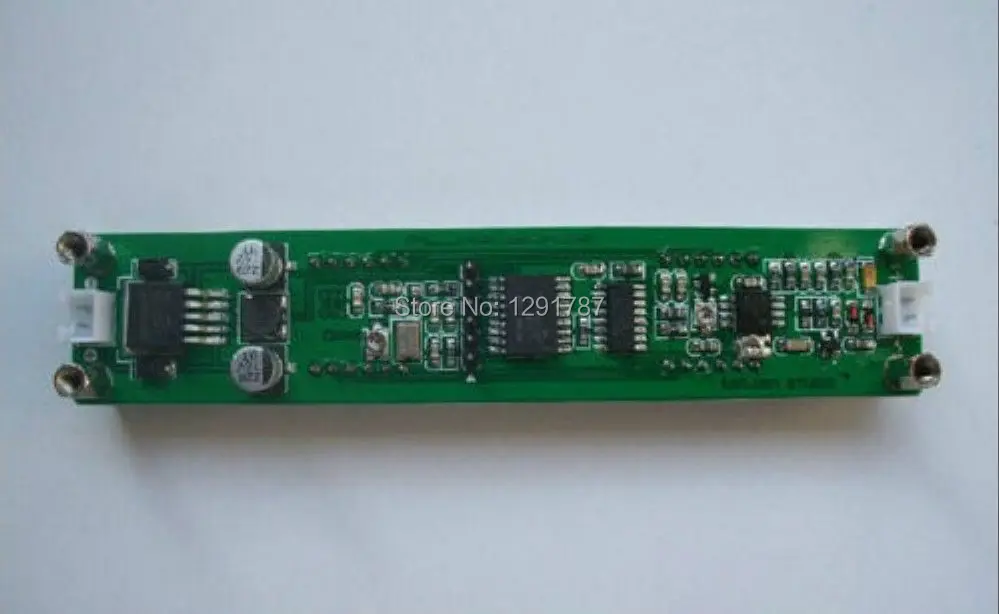

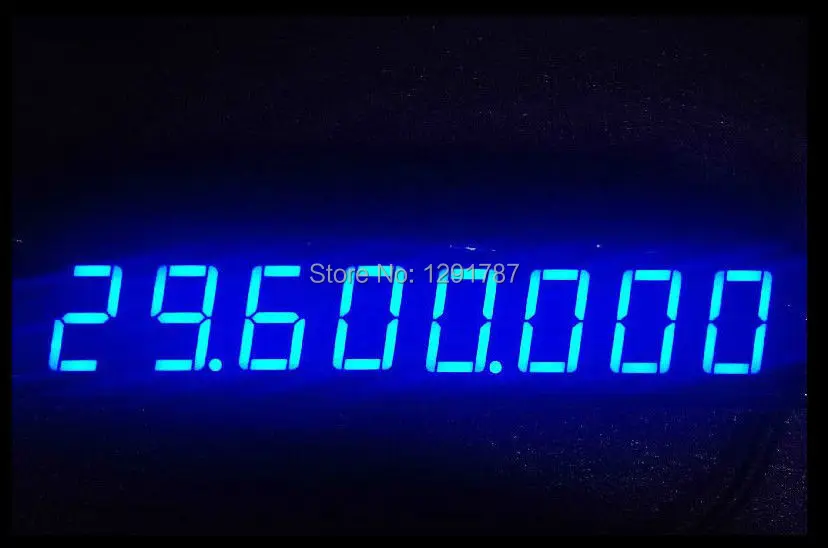

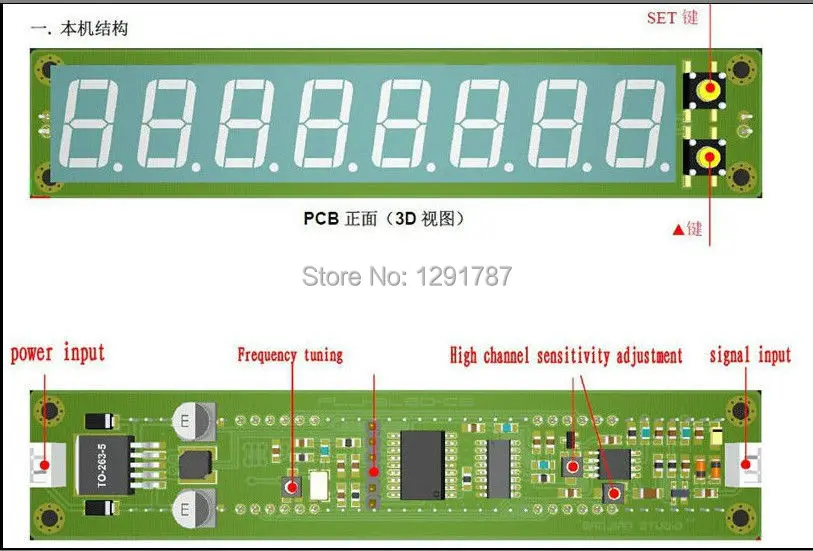

С измерителем частоты микрочипа PIC16F648A, 2,4 ггц. Используется кварцевый генератор с регулируемым напряжением с температурной компенсацией (2,5 ppm VC-TCXO). Уникальный контроль затвора и точный алгоритм времени (невременное прерывание). Время затвора (обновления дисплея) 0,01 секунды/0,1 секунды/1,0 секунды, отображение значения частоты в реальном времени. Односторонняя конструкция входа, трехканальное Измерение частоты (низкий/Высокий/автоматический канал). Двухчастотная конструкция, значение и режим IF / down можно установить отдельно. Использует восемь 3,5-дюймовых цифровых дисплеев с высокой яркостью, восемь настраиваемых яркостей. Схема простая и разумная структура, управление двумя кнопками, простое управление. Настройки автоматически сохраняются, загружаются напрямую по вызову. Описание: 1 время врат 0,01 seond

0,10 секунды

1,0 секунды 2 канала измерения (каналы с низким сопротивлением) Низкий канал Диапазон измерения: 0,1 МГц ~ 60 МГц Точность: 100 Гц (время вращения 0,01 1 с) 10 Гц (ворота 0,1 секунд) 1 Гц (1,0 секунды, когда ворота) Низкая чувствительность канала: 0,1 МГц ~ 10 МГц: лучше 60 мвпп 10 МГц ~ 60 МГц: лучше 60 мвпп 60 МГц ~ 75 МГц: не проверено Высокий канал (делится на 64) Диапазон измерения: 20 МГц ~ 2,4 ГГц Точность: 6400 Гц (затвор 0,01 секунды) 640 Гц (время вращения 0,1 1 С) 64 Гц (время вращения 1,0 1 С) Высокая чувствительность каналов: 20 МГц ~ 30 МГц: лучше 100 мвпп 30 МГц ~ 60 МГц: лучше 50 мвпп 60 МГц ~ 2,4 ГГц: не проверено Автоканал Автоматически выбирается в соответствии с частотой входного сигнала, высоким или низким каналом, определяя частоту 60 МГц. Например, когда Амплитуда входного сигнала больше 60 МГц, нехватка не может автоматически выбирать высокий канал, канал должен вручную выбирать высокочастотное измерение. 3, Если настройки Независимая Двойная-если конструкция, отрегулируйте Минимальный шаг частоты 100 Гц, частотный диапазон 0 ~ 99,9999 МГц, можно настроить для увеличения или уменьшения режима IF частоты. 4. Справочная частота Использование 5032 посылка 13,000 МГц кварцевый генератор с контролем согревающего напряжения (VC-TCXO), стабильность частоты 2,5 ppm. 5. Рабочее напряжение Вход постоянного тока: 9 В ~ 15 В постоянного тока (с защитой от обратной полярности) 6 ток Максимум 160 мА (условия тестирования: источник питания 12 В постоянного тока; Красный светодиодный; Восемь яркостей) 7 восемь светодиодный ных дисплеев, самый высокий дисплей восемь цифр. 8. Восемь светодиодный Дов регулируются, заводская установка на максимальную яркость. 9 физические размеры, длина × ширина × высота: 125,5 мм × 25,5 мм × 21,5 мм 10. Качество компонентов 46 г (NW) 11. Встроенный интерфейс Вход постоянного тока (интерфейс питания): HX2.54-2P розетка Вход RF (вход сигнала): разъем HX2.54-2P ICSP (интерфейс программирования): 2,54-6P Pin

Посылка

1x0,1-60 МГц 20 МГц ~ 2,4 ГГц RF одночастотный счетчик частот, измеритель цимометра
