Описание

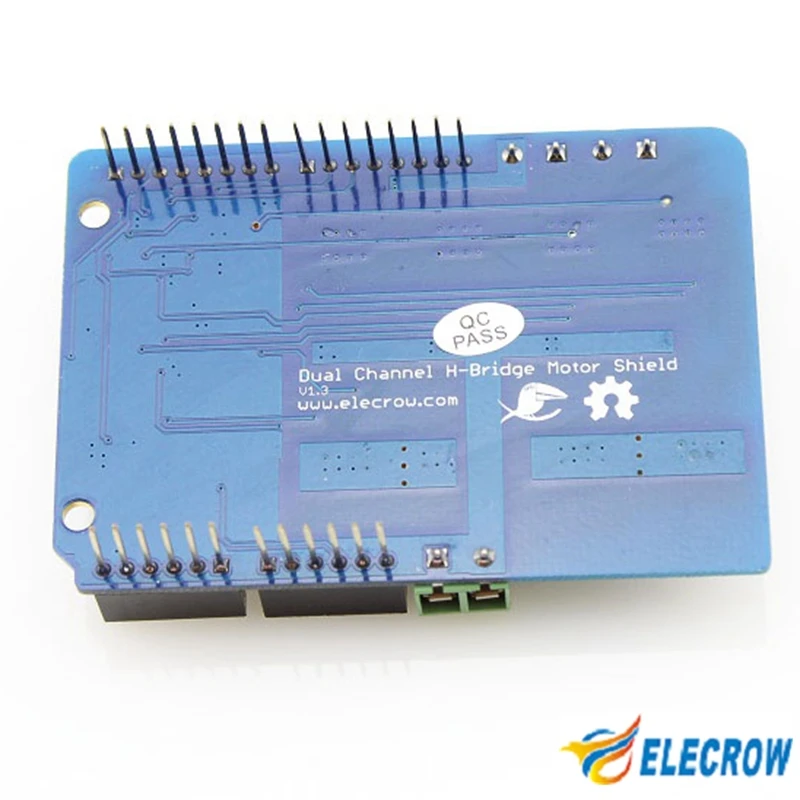

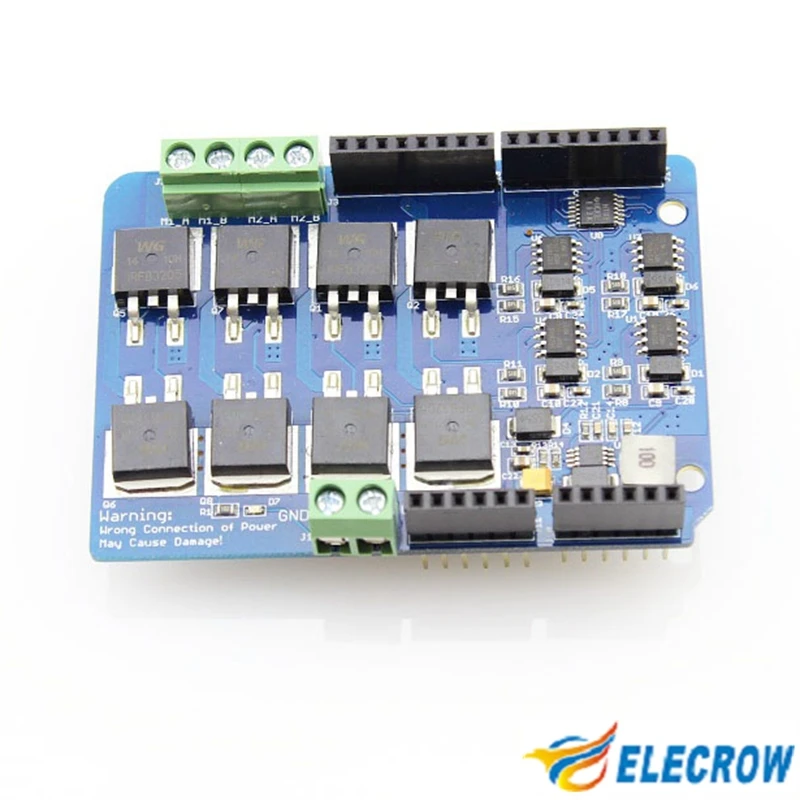

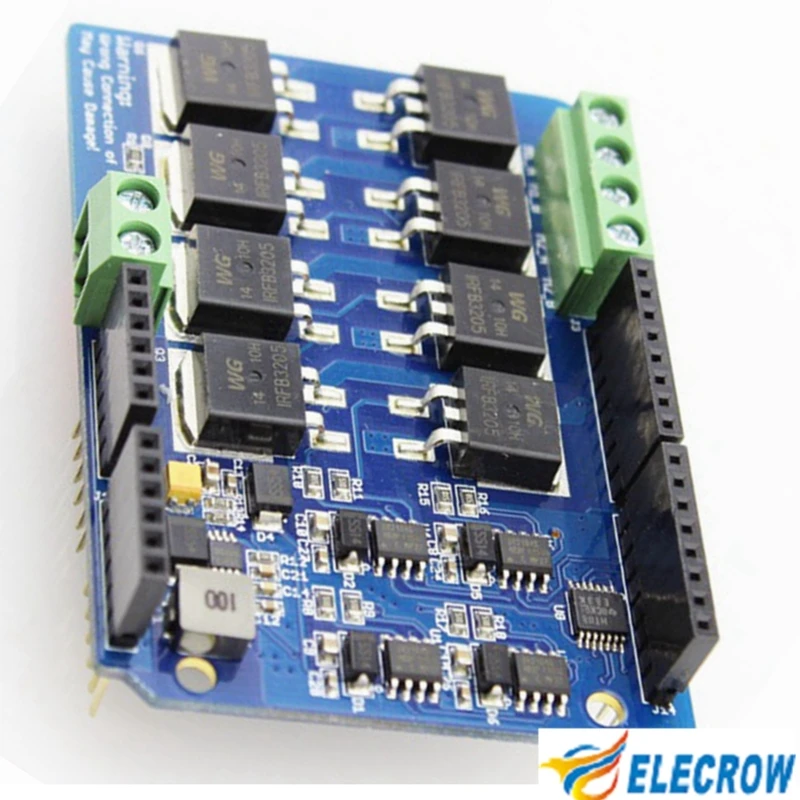

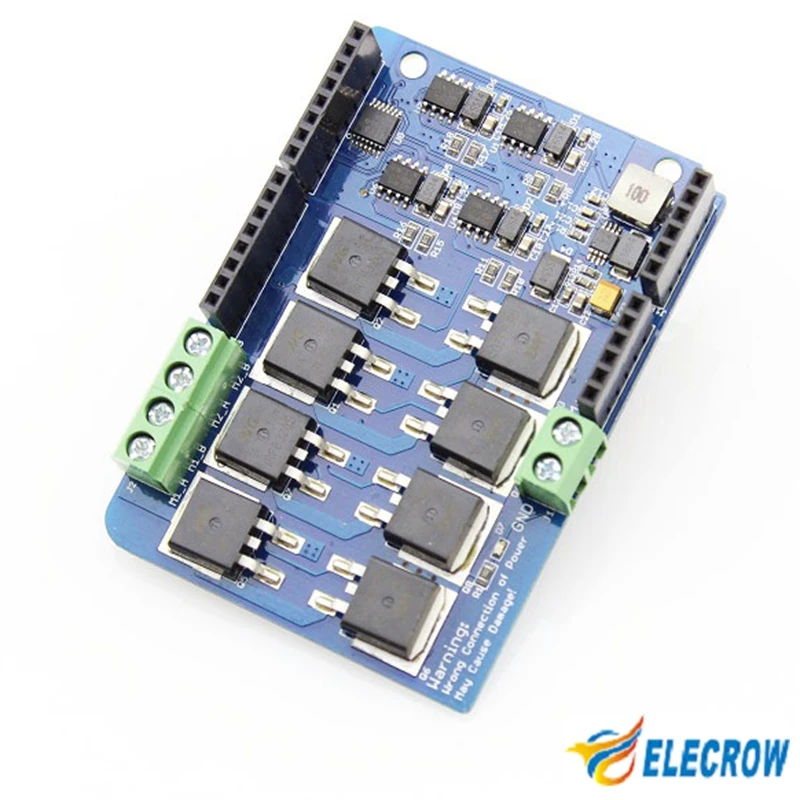

Два канала H-мост моторный щит состоит из 2 дискретных MOSFET H-мост, Для езды два двигателя постоянного тока с Максимальный ток 8А. Он состоит из 8 N-канал MOSFET IRF3205S и 4 шт. половины мост контроллер двигателя IR2104, Построить 2 H-мост. С Этот щит и Arduino, пользователи могут управления и привода двигатели с Максимальный ток 8А @ 22 В. Универсальный 7.4 ~ 11.1 В Lipo аккумулятор, который популярных используемые в Удаленной машине и модель самолета могут быть применены Хорошо.
H-мост моторный щит может быть контролируется просто применения Плата логики 0 или 1 Направление КОНТАКТЫ ДЛЯ что электродвигателя и ШИМ-сигнала скорости Контактный. Таким образом, скорость и направление двух отдельных двигатели могут управляться самостоятельно. Обратите внимание, что ШИМ-сигнал на P_1 и P_2 может быть от 0 до 99%, Но 100% высокий сигнал (1) Не работает из-за контроллер двигателя IR2104 Boost.
Кроме того, H-мост моторный ЩИТ печатной плате Толщина меди 2 унц., Которые делают его поддерживает больший ток потока и стабильной. Это будет ваш лучший выбор Создание приложений, который должен большие Водитель тока для вашего двигателя постоянного тока.
Использует IRF3205S mosfet, которые поддерживают Максимальный ток до 110а
Использует половина моста контроллер двигателя ir2104, чтобы избежать H-мост дефицит.
2 каналов
Рабочее напряжение: 6-22 В
Непрерывный выходной ток: 8 ампер
Пиковый выходной ток: 15 Ампер
Шим: 0 ~ 99%
2 унц. медь толщина, обеспечить больший ток потока
Список пакетов
Двойной Channel H-мост моторный щит (8а 22 В) X1
Руководство и techsupport ( Пожалуйста, свяжитесь с нами, чтобы получить следующие данные )
Подробная Статистика Руководство
IR2104 dateasheet
IRF3205 таблицы
