Модуль часов DS1302 в режиме реального времени с батареей кнопки CR2032, 31x8 RAM, 1 шт.

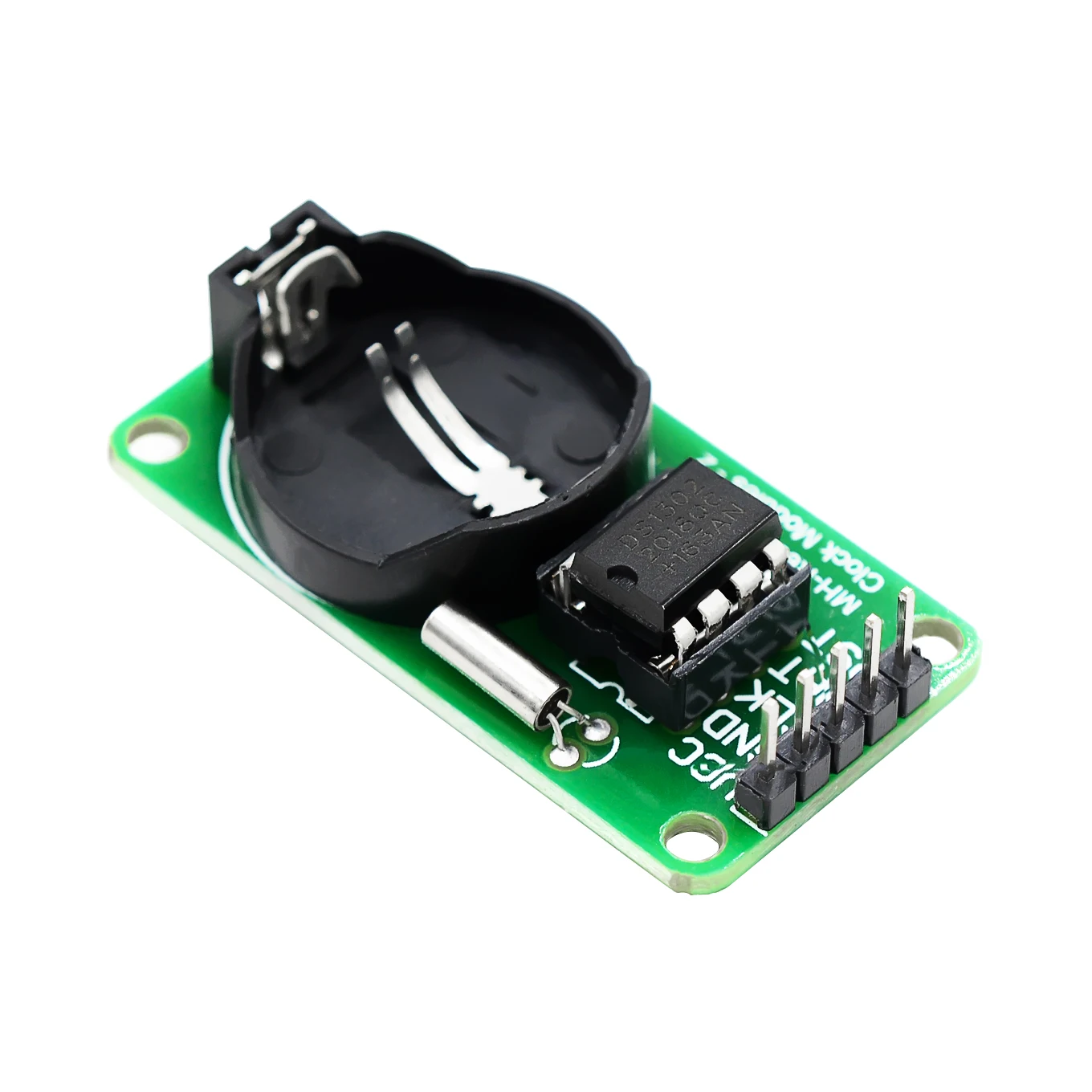

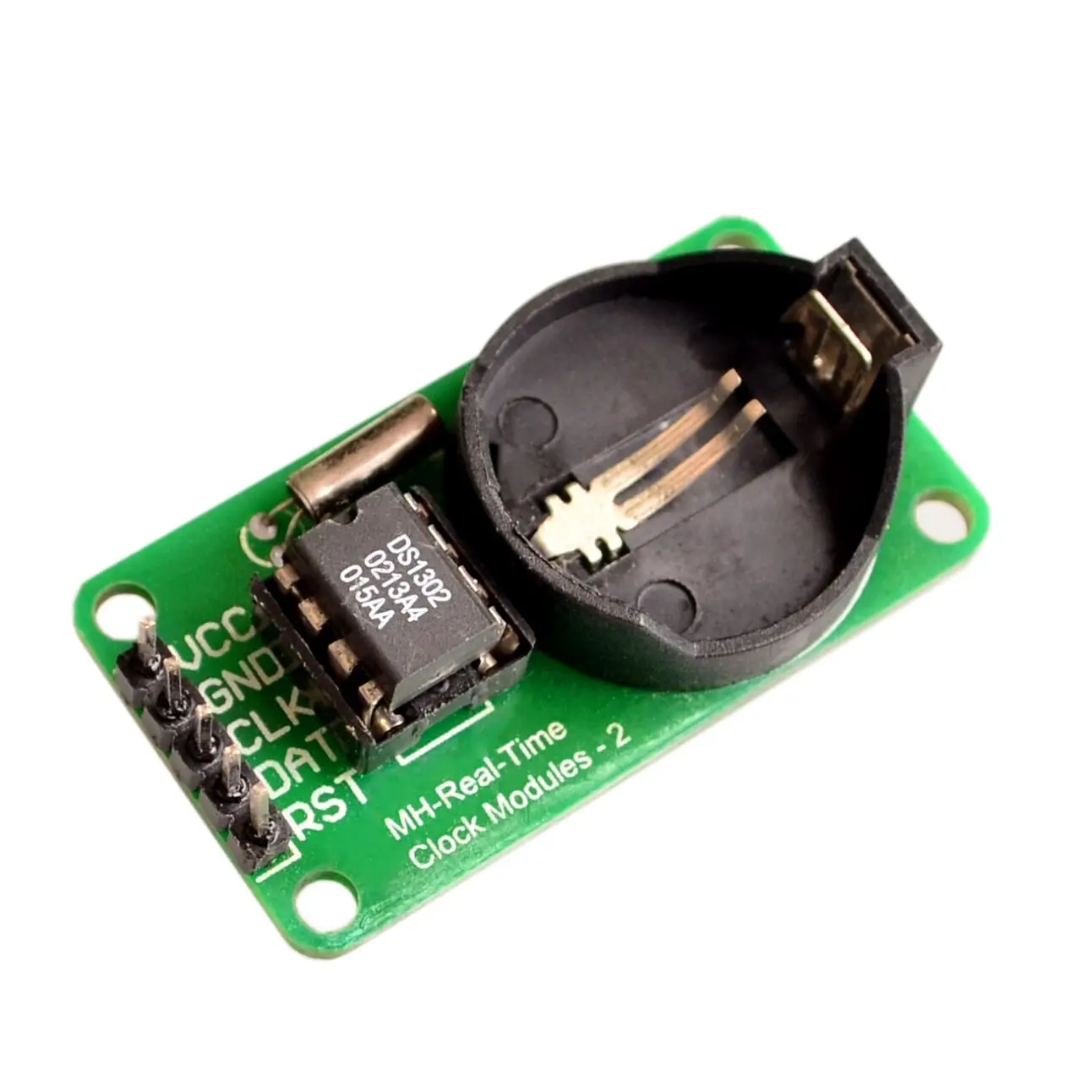

Новое поступление RTC DS1302 часы в реальном времени модуль

DS1302-это чип зарядки часов из Далласа, который содержит часы/календарь в реальном времени и 31 байт статической оперативной памяти для связи с микроконтроллером через простой последовательный интерфейс. Часы/календарь в режиме реального времени обеспечивают секунды, минуты, часы, дни, недели, месяцы, годы информации, количество дней в месяц и Високосный год количество дней может быть изменено автоматически. Время работы часов может определяться индикацией AM / PM в формате 24 или 12 часов. (1) RST reset (2) I / O data lines (3) SCLK serial clock. (1) RST reset (2) I / O data lines (3) SCLK serial clock. Часы/RAM чтение/запись данных в байте или до 31 байта группового общения символов. Потребление энергии DS1302 очень низкое для сохранения данных и информации о часах, когда мощность меньше 1 мВт

Особенности:

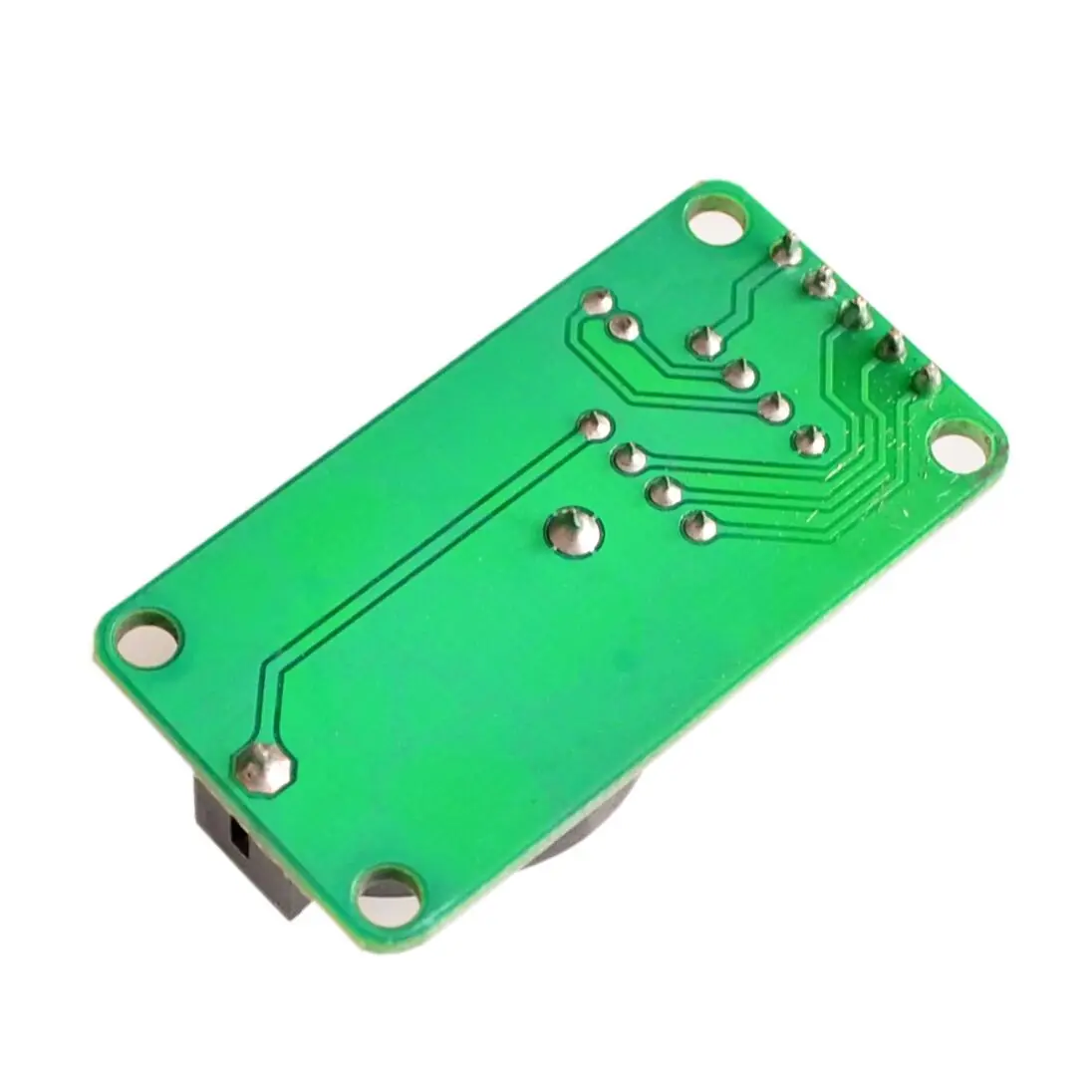

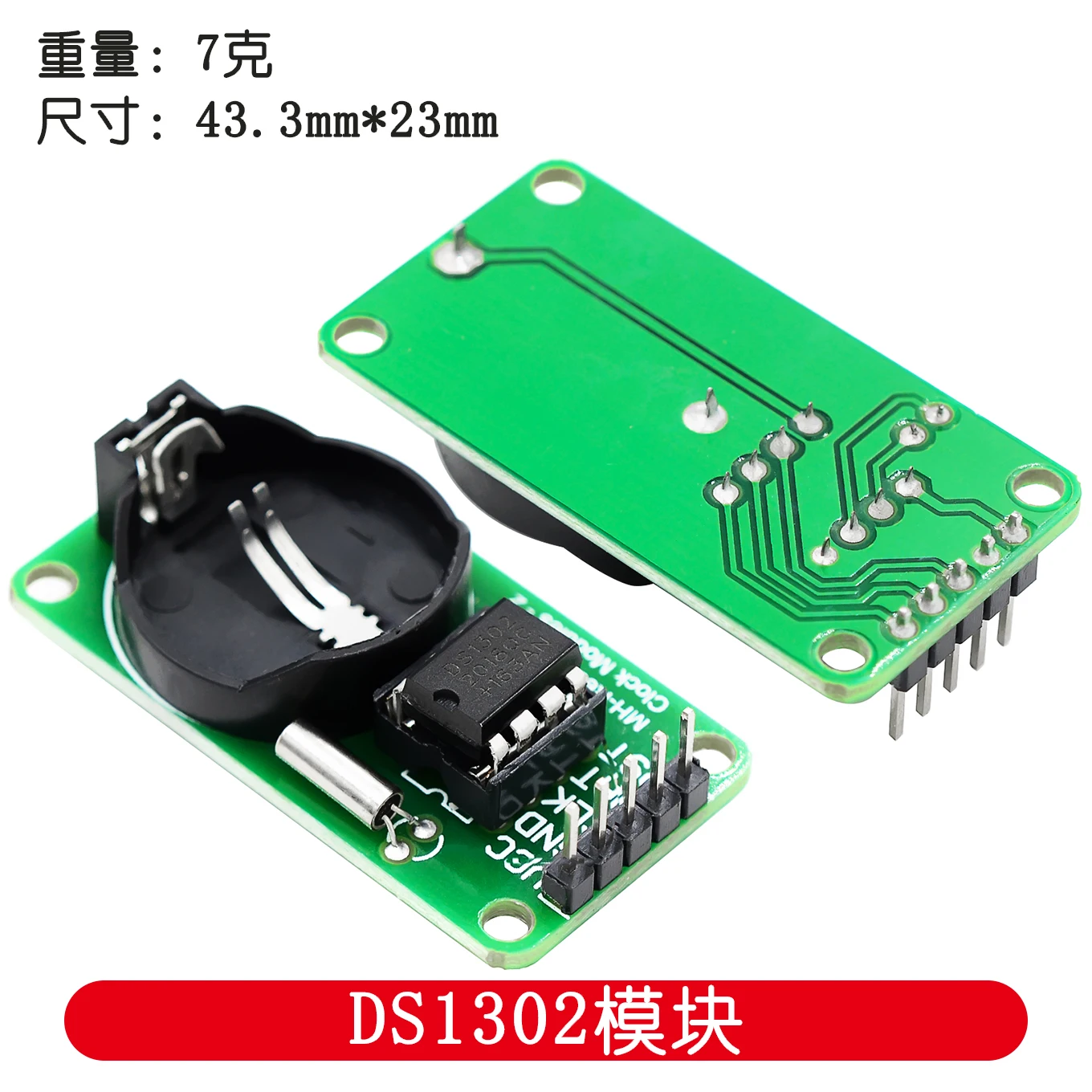

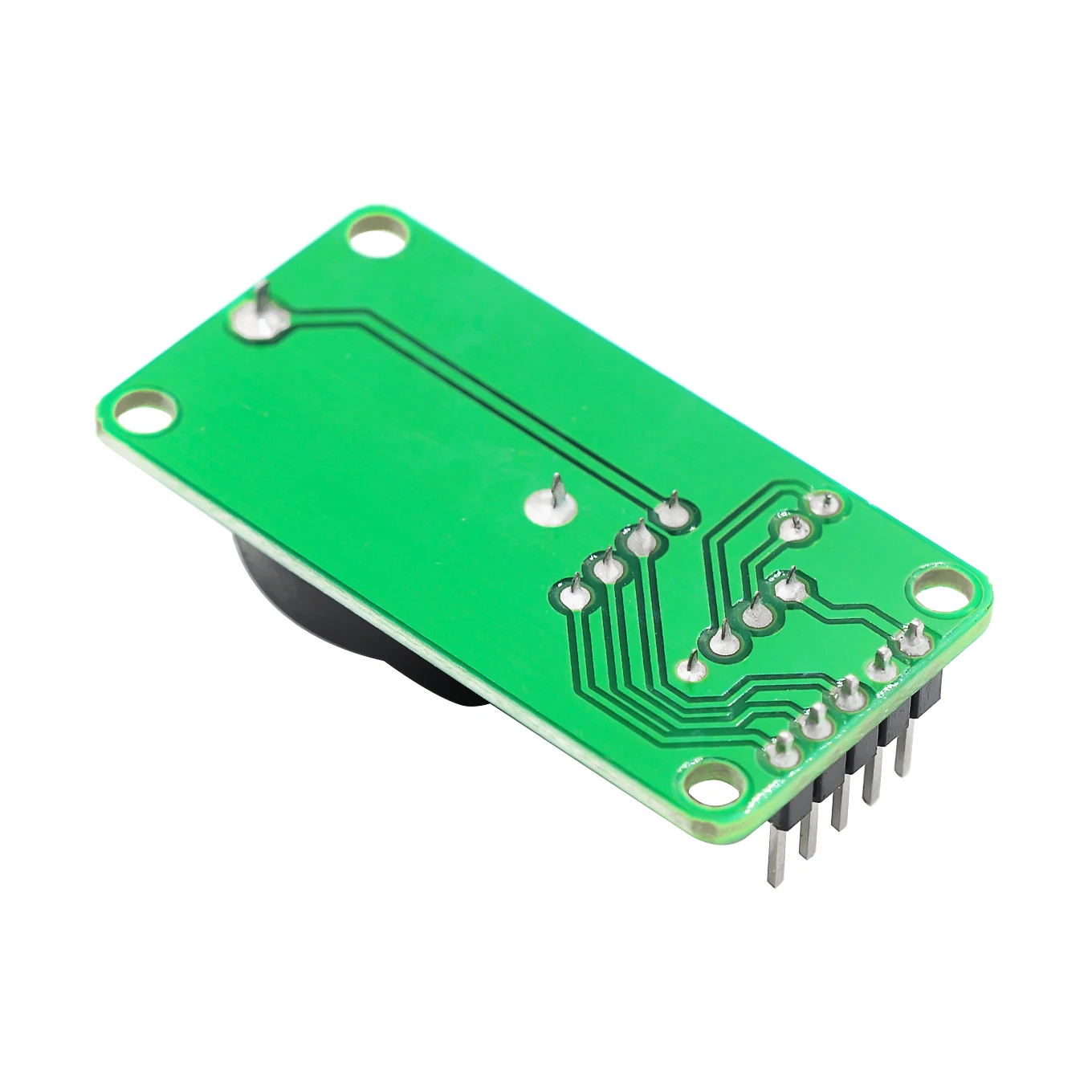

Часы в режиме реального времени с 2100 могут быть рассчитаны до секунд, минут, часов, дней, недель, месяцев, лет способности, А также високосным регулировки 31 8-битный временного хранения данных Оперативная память последовательного ввода/O порт в режиме «отсчет штыря по крайней мере широкий диапазон рабочего напряжения 2,0 V рабочий ток 2,0 V, Менее 300nA чтение/запись часов или данных RAM, есть два методы передачи одного байта передачи и мульти-байт передачи персонажа группы режим 8-контактный DIP посылка или опционально 8-pin SOIC посылка в соответствии с поверхностного монтажа простой 3-х проводное интерфейс Совместимость с TTL vcc = 5V дополнительный промышленный температурный диапазон-40 + 85 Двойной источник питания Для основного источника питания и резервного источника питания DS1302 параметры часового модуля в реальном времени: 1.PCB для одной панели, размер: 44 мм * 23 мм * 1,6 мм 2. С 4 отверстия для позиционирования, диаметр 3,1 мм 3. Запасная батарея для аутентичной небесной сферы CR2032, напряжение 3 В, ток 260 мА · ч, не перезаряжаемая Аккумулятор. Теоретическое время хранения данных более 10 лет! 4. Кристалл 32,768 кГц, японский Импортированный кристалл, соответствующая Емкость 6 пФ, размер 2*6 мм 5.DS1302 8-контактный подключаемого модуля большой чип, чип ниже IC Блок, легко заменить и подключите ЭБУ чип 6. Модуль Рабочее напряжение совместим с 3,3 V / 5V и 5V и 3,3 V однокристальная соединение 7. Рабочая температура: Метод проводки 0 ° --- 70 ° (для предоставления программы в качестве примера, вы можете получить доступ к любому порту IO, изменить определение порта в программе может быть): VCC → + 5V/3,3 V GND → GND CLK → P02 DAT → P01 RST → P00
