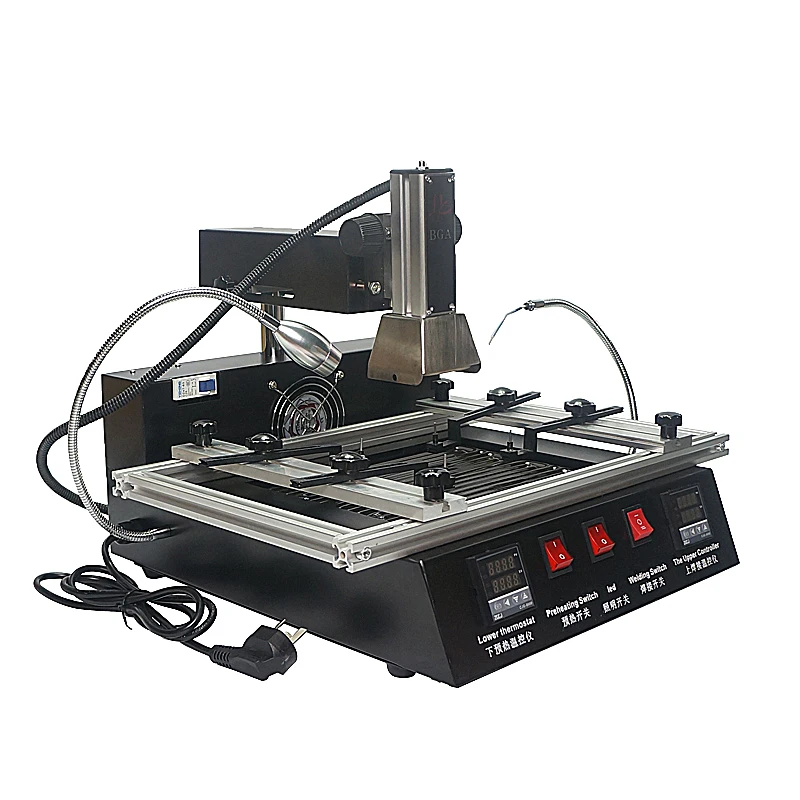

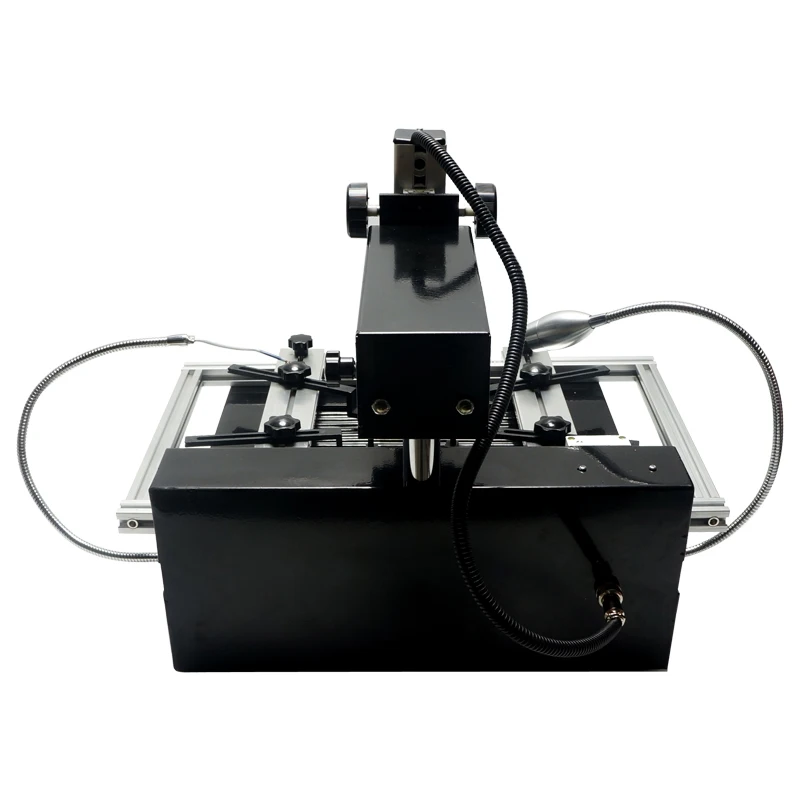

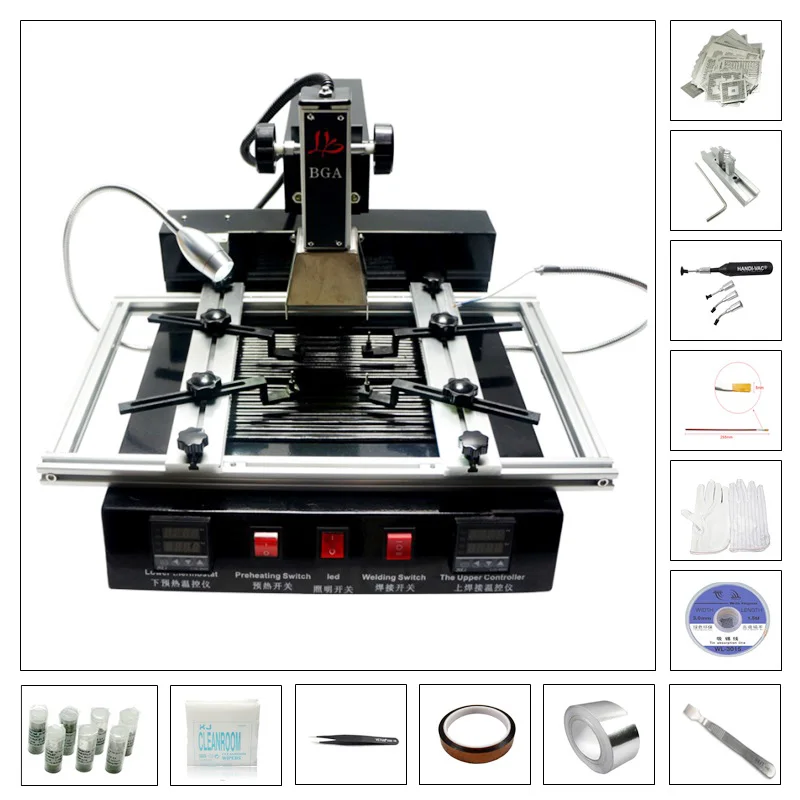

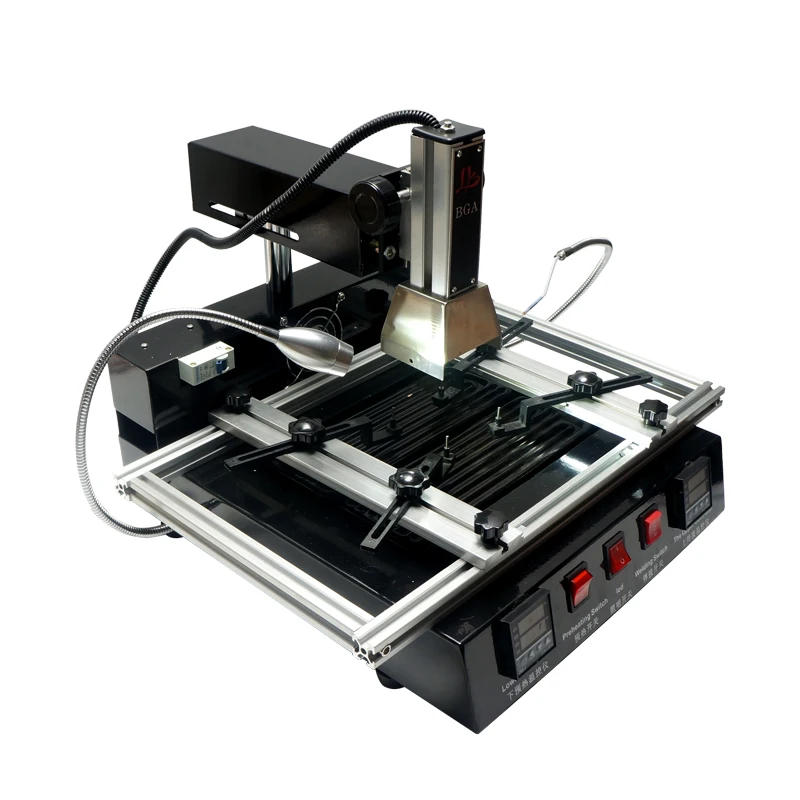

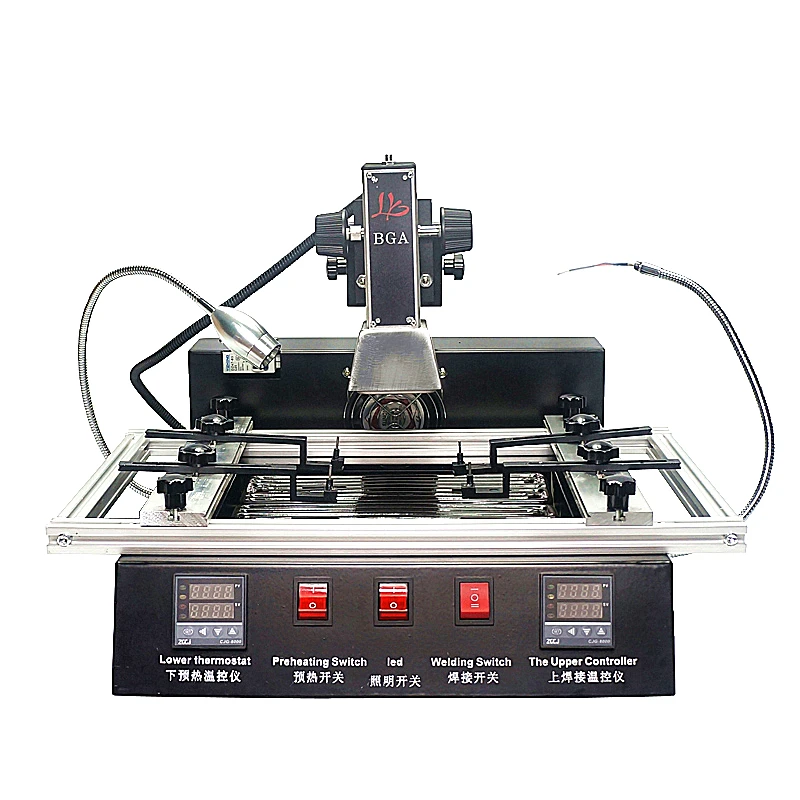

Наладочная станция BGA LY M770, инфракрасная паяльная станция BGA с деталями, бесплатная доставка

Руководство по эксплуатации паяльной станции:

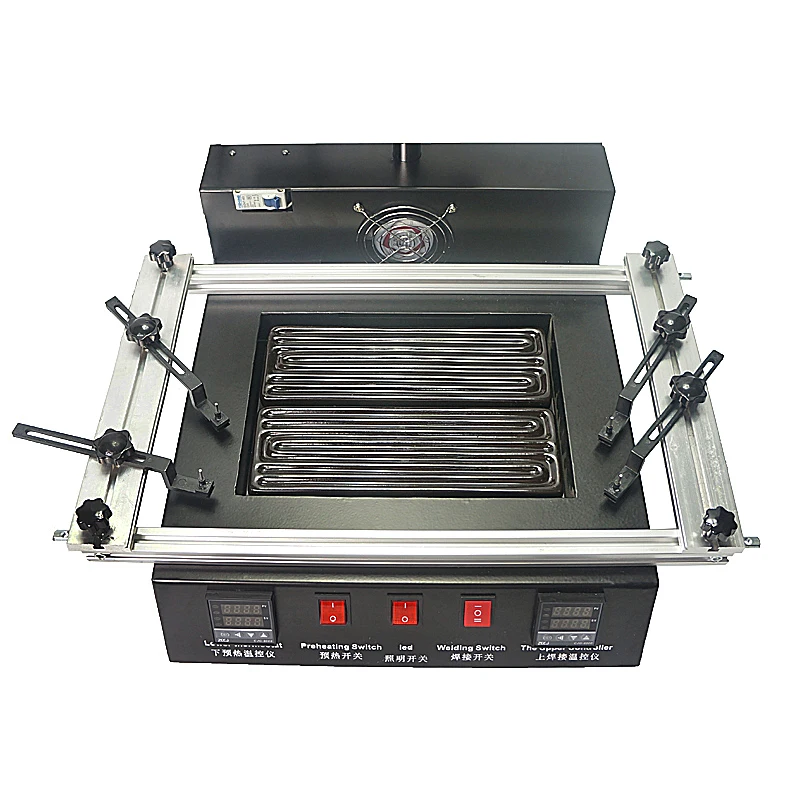

1. Материнская плата в стадии предварительного нагрева, фиксированный кронштейн платы.

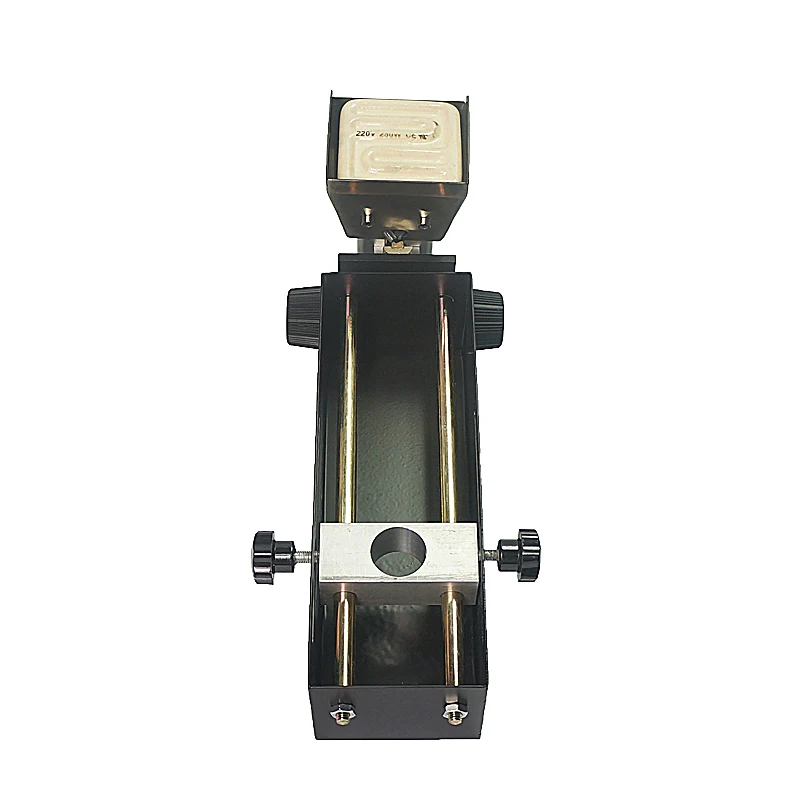

2, чип выравнивания сварочного соединения от чипа 10 мм, сварочная головка, с чипом на температурном зонде.

3, откройте переключатель предварительного нагрева, чтобы привести чип в набор температуры предварительного нагрева при 280 градусах, для предварительного нагрева материнской платы, системная плата для предварительного нагрева требуется более десяти минут, затем откройте сварочное соединение, сварка чипа, верхний температурный контроллер, температурный набор до 220 градусов (Три зоны температуры без свинца, пожалуйста, обратитесь к следующей температуре, откройте настройки) сварочный переключатель сварочного аппарата до 150 секунд, чтобы завершить чип.

4, закройте нагревательный выключатель, Нижний Переключатель предварительного нагрева, удалите сварочную головку на материнскую плату, после охлаждения можно перемещать материнскую плату.

5, откройте вентилятор поперечного потока, отвод тепла на материнской плате, около тепла около 2 минут может удалить материнскую плату, выключить питание.

Имейте соответствующие знания и сварки:

Сколько стоит свинцовый припой и Бессвинцовая температура плавления припоя соответственно?

Температура плавления свинцового припоя 183 градусов, бессвинцовая температура плавления припоя 217 градусов

Не удается определить, что плата не содержит свинца или свинца, как установить температуру?

В зависимости от заданной температуры, нагревание завершено, используйте пинцет, чтобы мягко прикоснуться к чипу BGA, если чип может двигаться плавно, сказал, что сварка успешна, если чип не может двигаться, указанный припой может быть без свинца, установите температуру без свинца, нагревание завершено, так же используйте пинцет на ощупь, Чтобы подтвердить успех сварки, также можно посмотреть на емкостной мост рядом, если два из них являются более бессвинцовым Оловянным припоем, Оловянным свинцом меньше, общие новые машины почти свинцовые, чип INTEL с FW является свинцовым, не содержит свинца NH, чем при температуре свинца 20 градусов, Благодаря чипу без свинца G, имеет температуру плавления 183 градусов, неэтилированную температуру плавления 217 градусов, можно отличить по цвету пятна, свинцовые паяльные соединения блестящими, частичный белый свинец

Металлический Глянец не очень хороший, есть мнение о том, как смотреть на модели, все новые машины без свинца пайки (рассматривается с экологической точки зрения, В дополнение к этому) Когда мост без свинца предлагает вам маскировать немного больше, из-за подвижности бессвинцового и инвазивного являются плохими, Не легко отремонтировать.

6. Набор микросхем серии basic не содержит свинец, суждение может быть начато из нескольких аспектов паяльных соединений, глянцевой, бессвинцовой паяльной пасты из-за высокой температуры плавления, во время окисления методом оплавления, чем свинец, легко теряет блеск, но время выполнения долгий блеск будет снижаться. Смотрите наборы чипов, с N или NH в качестве свинца, но я думаю, что Toshiba некоторые предыдущие оригинальные платы, хотя чипсет является свинцом, но PCB все еще должен привести. Посмотрите на винтовые отверстия, без свинца, как правило, не олово, но не абсолютно. См. Тестовую точку ICT, свинец плоский, не содержит свинца, как правило, немного барабана. Есть много аспектов, которые можно отличить, это не единственный.

Паяльная паста играет какую роль?

Паяльная паста может очистить поверхность колодки оксидом, улучшая активность припоя.
