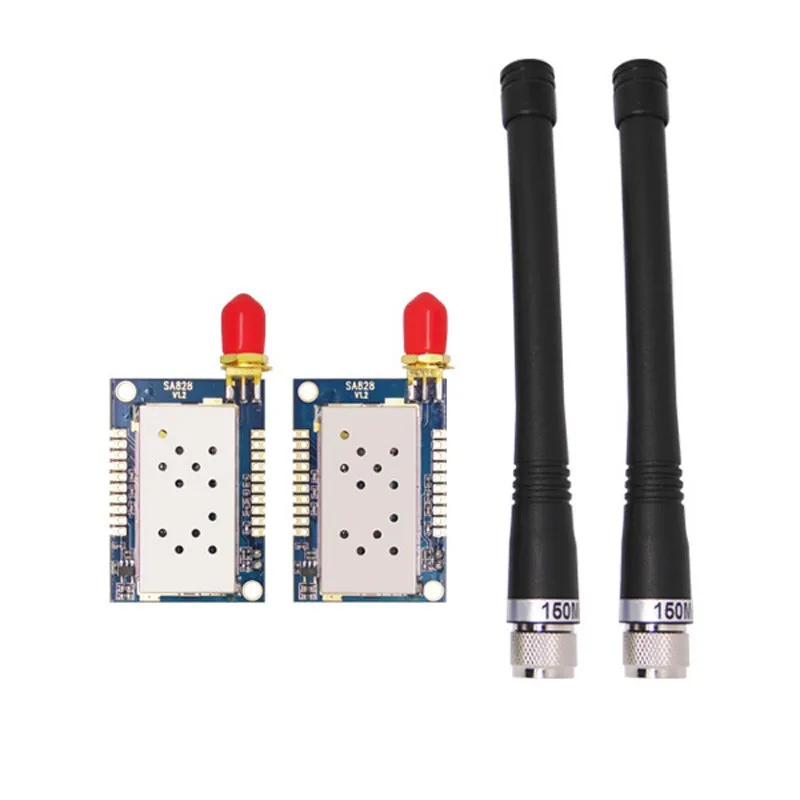

4 шт. SA828-V + 4 шт. VHF антенна | 3,5 ~ 5 км радиус действия VHF рация радиочастотный передатчик и приемник модуль

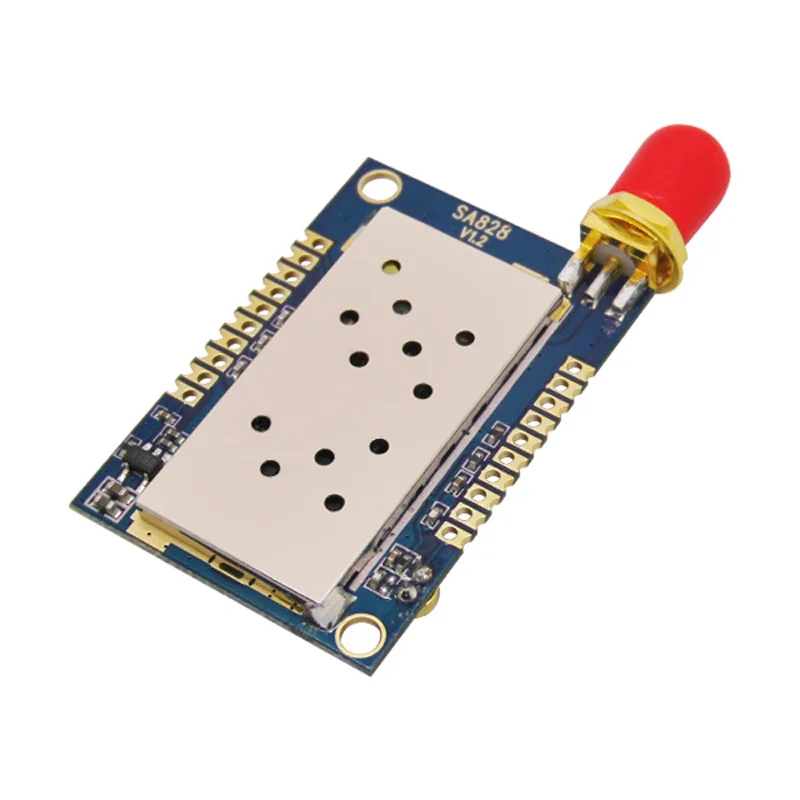

4 шт. * SA828-V(134 ~ 174 МГц VHF Walkie talkie модуль)

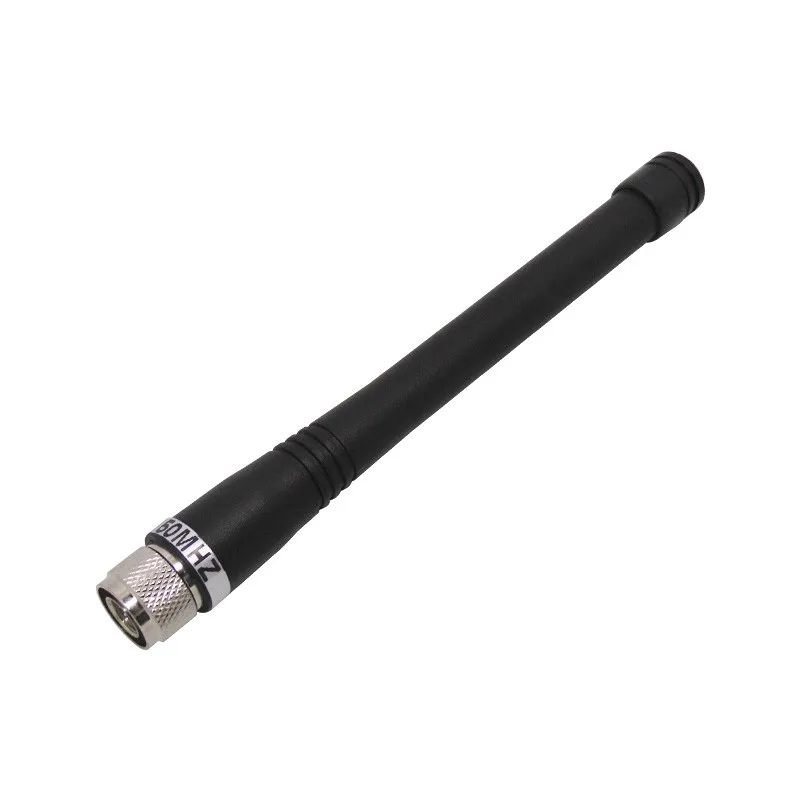

4 шт. * SW150-ZT128DN(150 МГц VHF Беспроводная RF антенна)
1 шт. * SU108 USB мост
Если вам нужна SA828-U: 400-480 МГц (UHF), пожалуйста, оставьте нам массаж.
SA828Это универсальный Профессиональный модуль walkie-talkie небольшого размера. Он очень прост в использовании с мощной функцией. Этот модуль имеет полную функцию профессиональной рации и может общаться с любой аналоговой рация на рынке. С небольшим размером, он может быть легко встроен в инструмент, портативное и портативное устройство. SA828 хорошо работает в горячей/холодной среде с KDS 1PPM TCXO. Характеристики отличной антенны сочетаются с сетью, хорошим радиочастотным усилителем, высокой чувствительностью RF позволяют легко достичь более 3 км в открытой местности.
Поворотный переключатель для выбора канала, EEPROM, аудио усилитель, RF усилитель, ключ PTT, гнездо антенны включены в такой маленький размер модуля. Кроме того, все параметры (CTCSS, CDCSS, SQ, предварительно определенные каналы и т. Д.) могут быть легко изменены либо по ПК, либо командой с использованием интерфейса UART. Со встроенным токарным контуром звука пользователь может припаять переменный резистор на Pin16, Pin17, чтобы регулировать громкость бесступенчато.
Есть два диапазона частот SA828: SA828-U и SA828-V. Разница только в частотном диапазоне. Другие одинаковые, включая размер модуля, интерфейс, протокол программного обеспечения и т. д. Диапазоны частот двух модулей:
SA828-U: U band, 400-480 МГцSA828-V: полоса V, 134-174 МГц
(Эта ссылка для заказа SA828-V)
Особенности
Применение
166 CDCSS, 38 CTCSS 8 кв. М Выбор высокой/низкой выходной мощности (500 МВт-1 Вт) Встроенный EEPROM, данные сохраняют даже выключение питания 1ppm TCXO Рация небольшого размера Карманное/портативное устройство Система безопасности Инструмент Продукт для спорта на открытом воздухе Система отслеживания звука и управленияСпецификация
Параметр
Условия тестирования
Мин.
Тип
Макс.
Блок
Диапазон рабочего напряжения
--
3,3
4,2
5,5
V
Диапазон рабочих температур
--
-30
25
70
Энергопотребление
Ток для сна
--
--
≤ 3
UA
Ток RX
--
--
60
Ма
Ток TX (высокая выходная мощность)
--
--
650
750
Ма
Ток TX (низкая Выходная мощность)
--
--
450
550
Ма
Частотный параметр TX
Диапазон рабочих частот
SA828-U
400
--
480
МГц
SA828-V
134
--
174
МГц
Ток TX (высокая выходная мощность)
@ VCC = 4,0 V
28
29,5
31
ДБм
Ток TX (низкая Выходная мощность)
25
26,5
27
ДБм
Искажение звука
@ 1,5 кГц/2,5 кГц отклонение частоты
--
2
5
%
Отношение прилегающего канала
@ 12,5 K смещение
--
-60dBc
ДБм
RX Частотный параметр
Чувствительность RX
13 dBm выход аудио SNR
--
-124
--
ДБм
RX SNR
@ 1.5кгц отклонение частоты
45
50
--
ДБ
Выходная мощность аудио
--
--
2
--
W
Сопротивление аудиовыхода
--
--
8
--
Ом

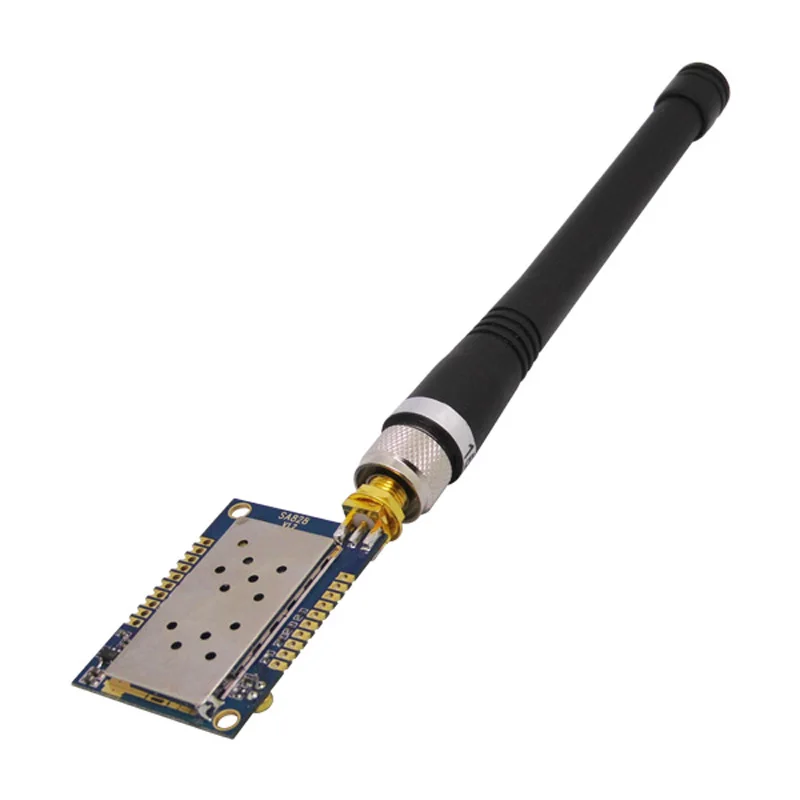

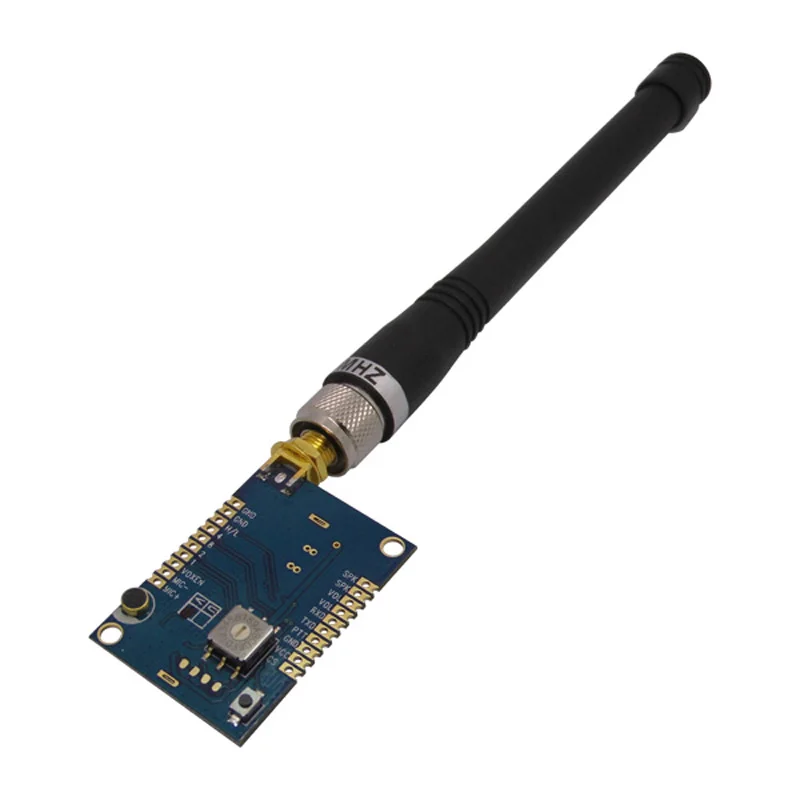

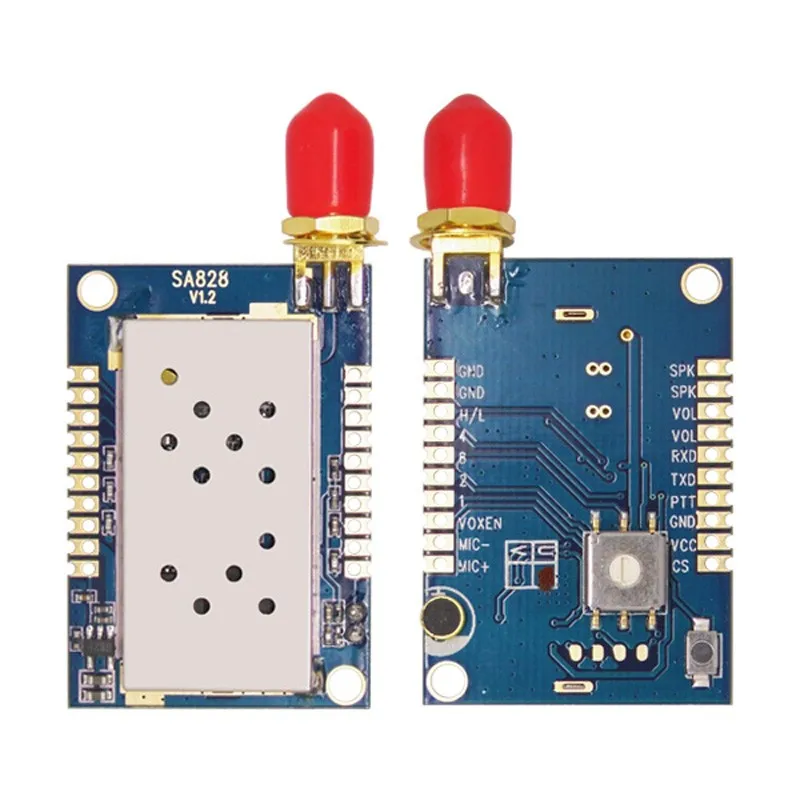

Демонстрация товара
Внутренняя схема
Схема типичного применения:

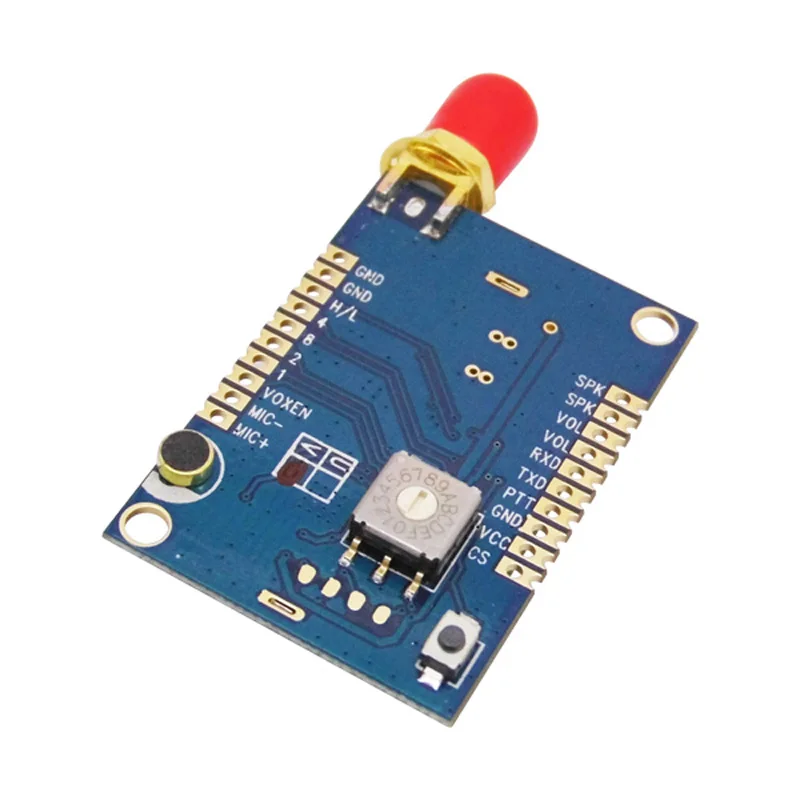

Определение штифта
Контактный номер.
Контактное имя
Описание
1
Микрофон +
Внешний микрофон положительный
2
Микрофон-
Внешний катод микрофона
3
VOX EN
Включить VOX, 0: включить VOX; оставить открытым или 1 отключить VOX
4
1
8421 кодировщик для 16 частотных каналов. Когда штифт остается открытым или подключен к высоковольтному уровню, это означает, что цифровой «1», и «0» для низкого уровня или подключения к земле, значение частоты по умолчанию см. Таблицу ниже.
5
2
6
8
7
4
8
Ч/л
Высокая/низкая выходная мощность управления; оставить открытым для высокой выходной мощности, низкий уровень до низкой выходной мощности. (Пожалуйста, обратите внимание: Этот pin не может быть подключен к VDD или высокий уровень CMOS выход)
9,10, 11,13, 21
GND
Открытая площадка для заземления
14,15
SPK
Громкоговоритель 8 Ом/2 Вт
16,17
VOL
Подключите резистор для регулировки громкости динамика, обычно используя поворотный резистор 100 K ohm, чтобы регулировать громкость плавно.
18
RXD
RXD модуля для UART, подключение к TXD вне модуля
19
TXD
TXD модуля для UART, подключение к RXD вне модуля
20
ПТТ
PTT модуля рации, оставьте открытым или «1» Rx, «0» TX ..
22
VCC
Внешняя и положительная поставка 3,3 ~ 5 В.
23
CS
Оставьте открытым или 1 для нормальной работы, 0 для режима сна
Настройка параметров
Механические Размеры
Протокол связи
Параметры SA828 могут быть изменены со стандартным интерфейсом UART. Напряжение интерфейса-TTL 3,3 В. Пользователь может связаться с вашим инженером по продажам для подробного протокола связи.
Наша компания занимается исследованием, разработкой, производством и продажей продуктов IOT (Интернет вещей). Мы посвятили себя поставке хороших радиочастотных модулей, модулей walkie talkie и интегрированных цифровых сенсорных модулей. Между тем, ODM и OEM проекты приветствуются. Обладая более чем 10-летним опытом разработки продукции в РФ и датчиках, мы заработали хорошую репутацию среди наших клиентов.
Доставка
1. Товары будут отправлены в течение 3-5 дней после получения полной оплаты.
2. Мы не гарантируем время доставки на все международные поставки из-за различий в сроках таможенного оформления в отдельных странах, что может повлиять на то, как быстро ваш продукт проверяется.
3. Если вы не получили товар в течение 60 рабочих дней (10 недель), пожалуйста, свяжитесь с нами для изучения дела.
4. Обратите внимание, что покупатели несут ответственность за все дополнительные таможенные сборы, брокерские сборы, пошлины и налоги на импорт в вашу страну. Эти дополнительные сборы могут быть собраны во время доставки. Мы не возмещаем стоимость доставки за отклоненные поставки.
Мы можем предоставить EMS, DHL, Fedex, TNT China Register Post Air Mail и т. Д.
* Бесплатная доставка в нашем магазине в основном осуществляется авиапочтой Китая.
* Если вам нужна быстрая доставка, как DHL или другой, вам потребуется дополнительная оплата, пожалуйста, свяжитесь с продавцом, чтобы оценить цену.
С тремя защитой
* Полиэтиленовый пакет для покрытия
* Пузырчатый мешок для защиты
* Наконец, желтая коробка для доставки
1. Мы ценим ваш заказ и делаем все возможное, чтобы служить вам.
2. Мы предлагаем мгновенную политику возврата в течение 7 дней (7 дней после получения товаров).
3. Возвращенный товар должен быть в первоначальном состоянии.
4. Мы можем вернуть Ваши деньги без стоимости доставки.
2. Если у вас есть какие-либо проблемы с нашими товарами или услугами, пожалуйста, не стесняйтесь связаться с нами, прежде чем оставить отрицательный отзыв. Мы сделаем все возможное, чтобы решить любые проблемы и предоставить Вам лучшее обслуживание клиентов.
3. По любым вопросам, пожалуйста, свяжитесь с нами через emai l или через TradeManager.
D) Почему я должен использовать антенны?
Антенна важна для связи. Для этого модуля спиральный сопротивление составляет 50 Ом. У нас есть много видов антенн для выбора клиента, пожалуйста, свяжитесь с соответствующим инженером по продажам для помощи или найдите антенну на нашем веб-сайте.
Е) какой тип платы USB моста я должен использовать?
Usb-мост полезен клиентам для настройки параметров и просто для тестирования связи с ПК.
