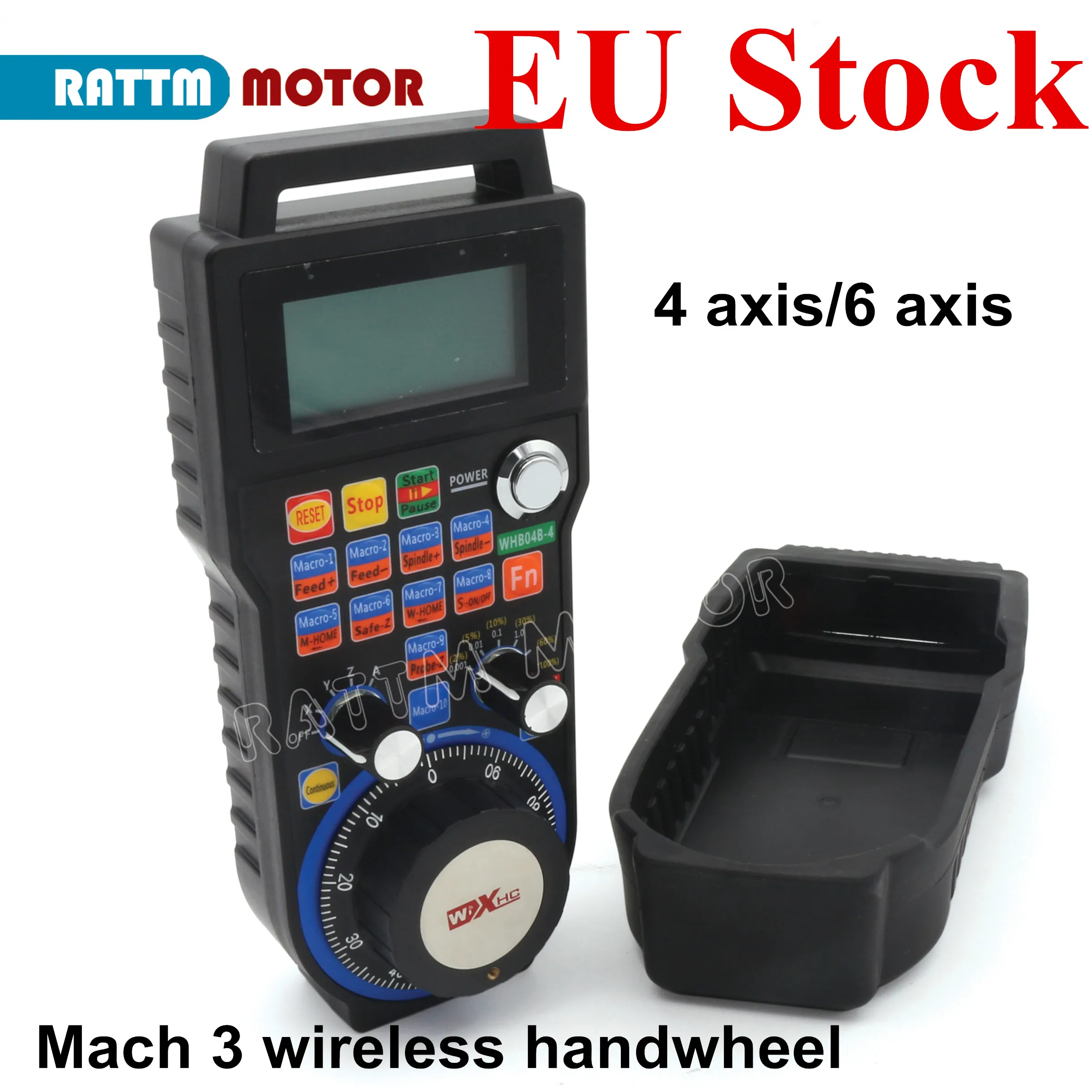

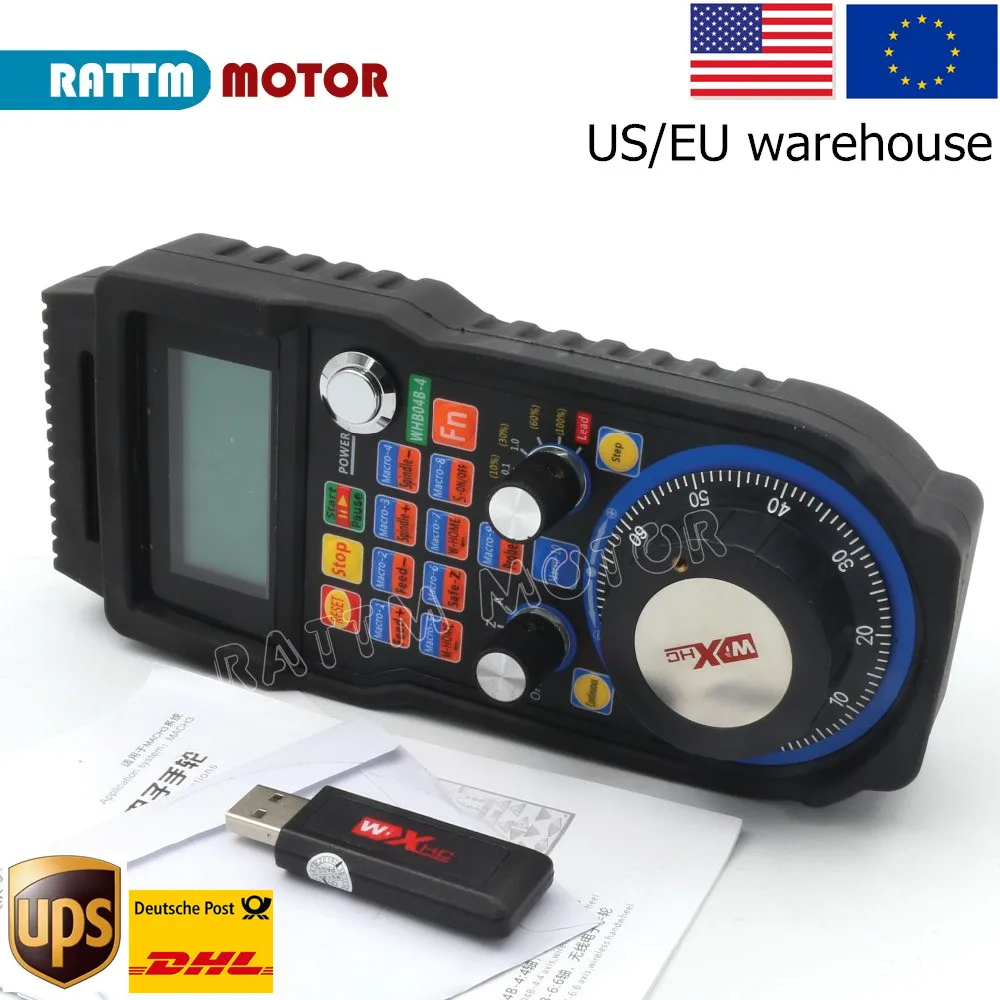

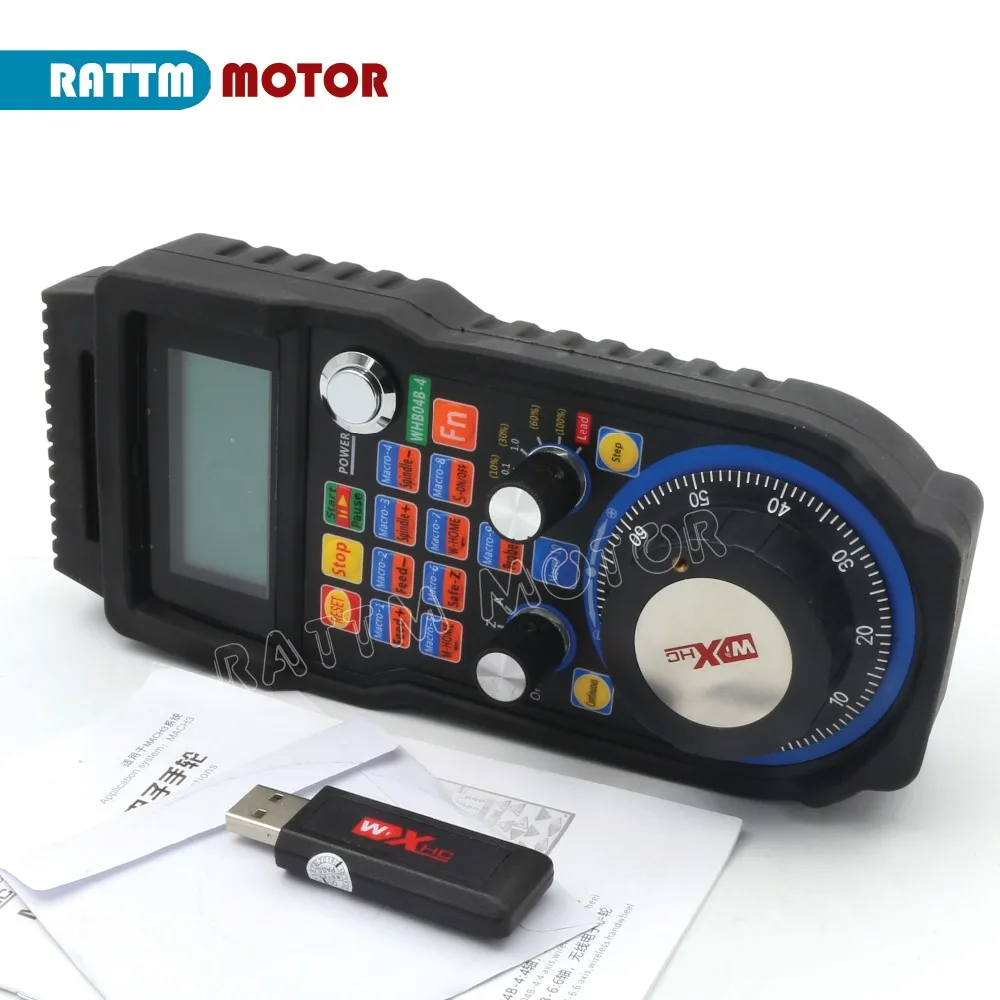

4 Axis 6 axis MACH3 MPG Wireless Handwheel for CNC Router lathe machine 40 Meters

Посылка включает:

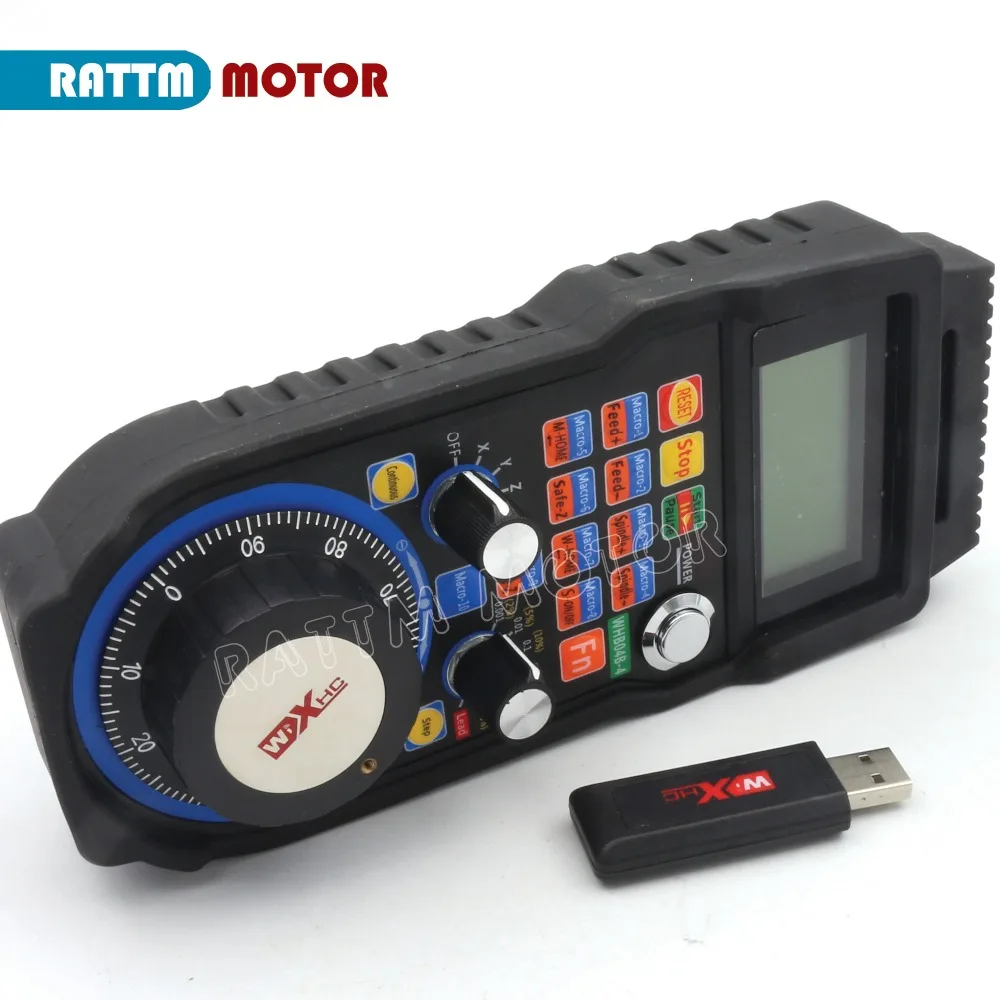

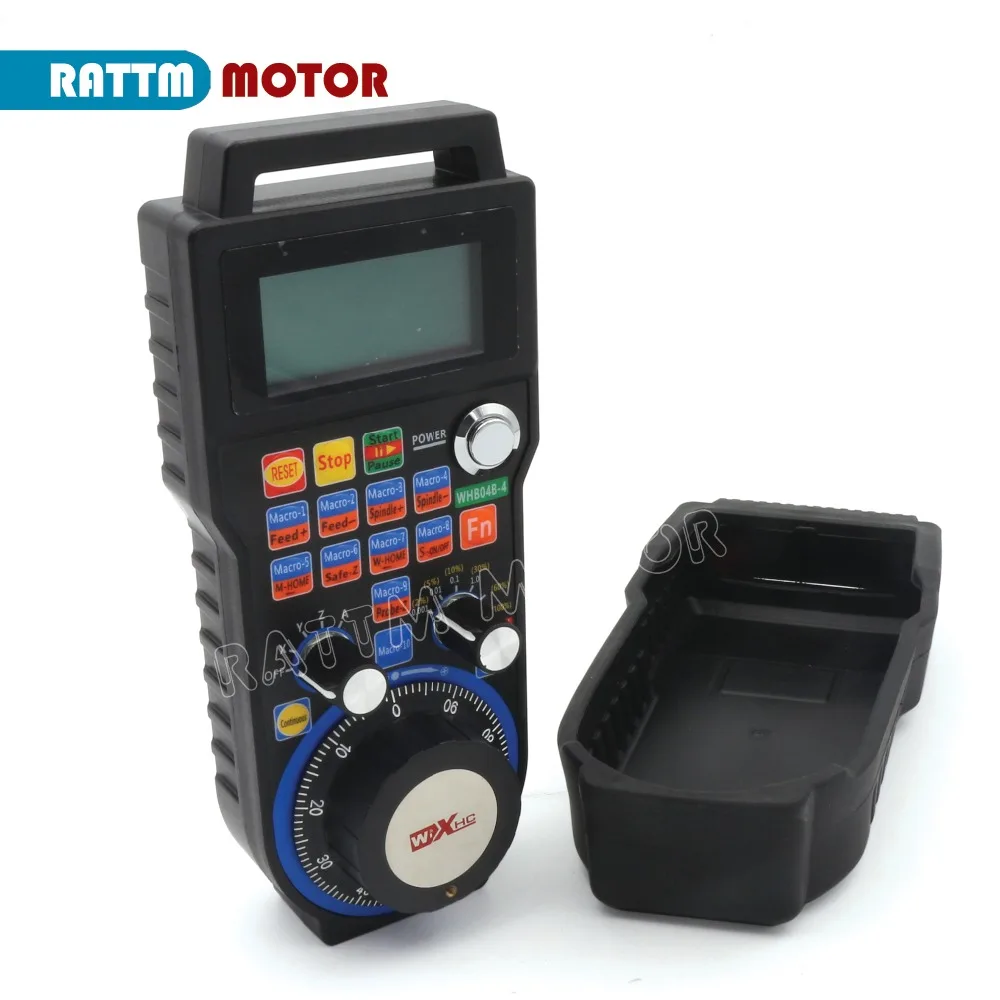

1 x беспроводной Маховик Mach3 MPG ПодвескаWHB04B-4(4 оси или 6 осей)

1 x беспроводнойUsb-приемник

1 x Инструкция на английском языке по электронной почте

1 x CD диск

Особенности:

1. Беспроводная работа, чтобы обеспечить удобство и практичность работы.

2. Расстояние беспроводной передачи данных 15 метров, Стабильная и надежная передача данных

3. Максимальная поддержка 4 оси. 4-я ось-ось A, функция no A = 0 (функции оси не такие, как остальные 3 оси)

4. Все кнопки можно программировать

5. О ручном колесе, вы двигаетесь медленно, машина работает медленно; Также вы двигаетесь быстро, машина работает быстро.

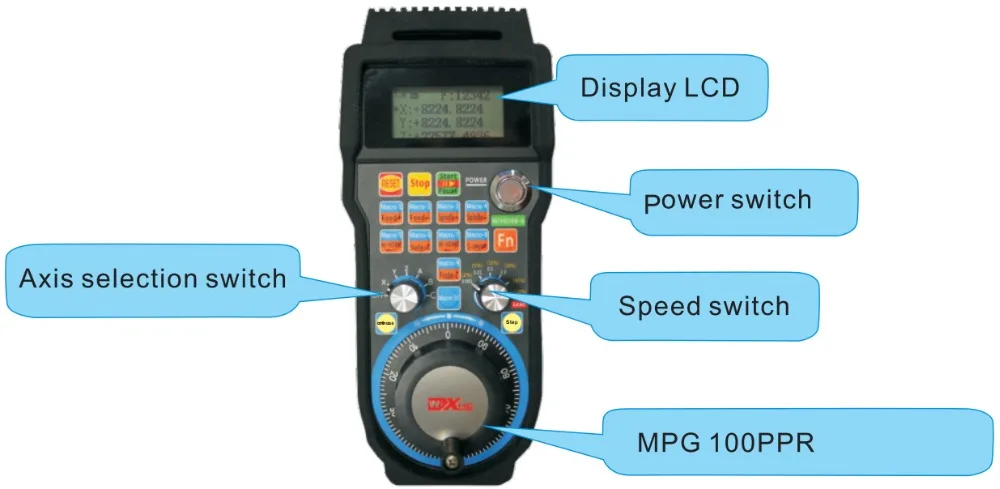

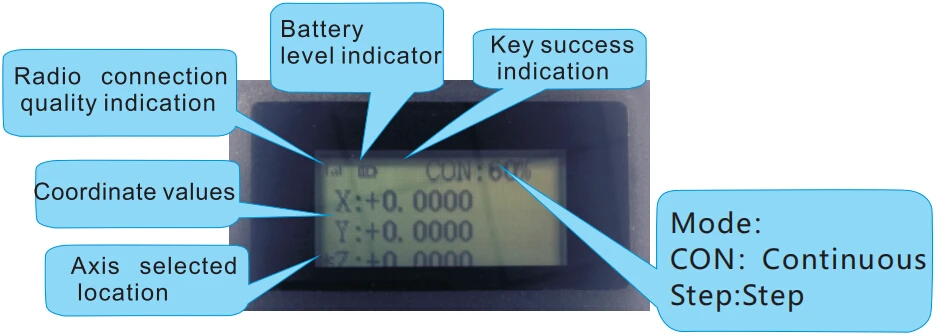

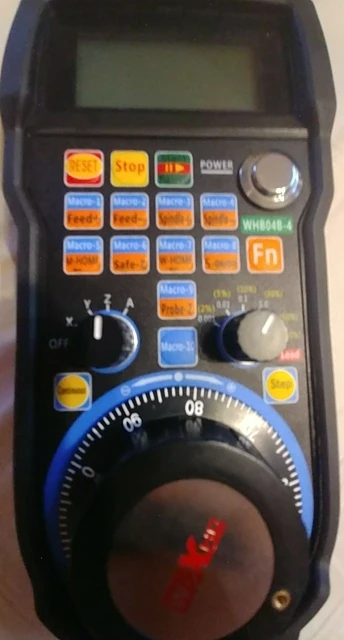

Большой ЖК-экран в режиме реального времени:

1. Дисплей включает: состояние машины, запуск, пауза, холостой режим, значение шага

2. Отображение X y Z координат рабочего места и x y z координата оси машины

3. Показать скорость подачи шпинделя

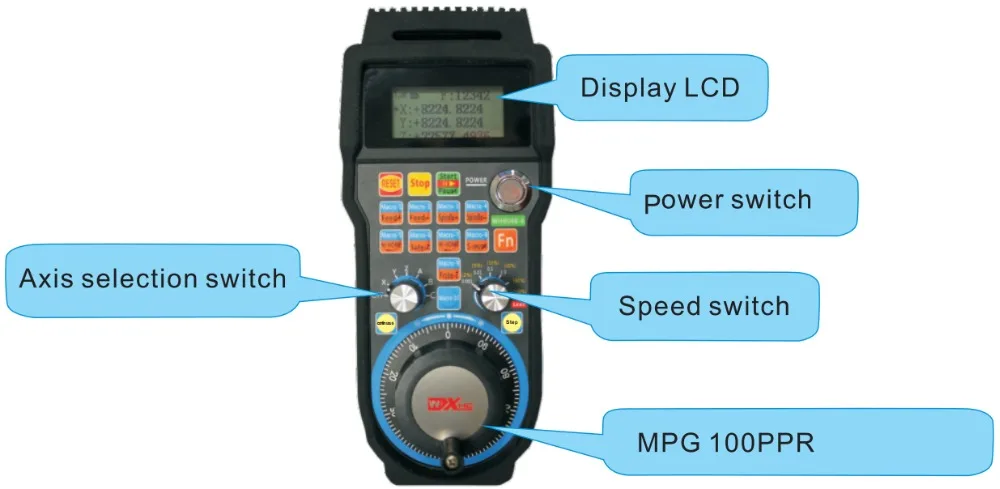

Ленточный переключатель для легкой работы:

1. Переключение координат по оси X

2. Переключение координат оси y

3. Переключение координат оси z

4. Переключатель ручного колеса

5. Переключатель регулировки подачи

6. Переключатель контроля скорости

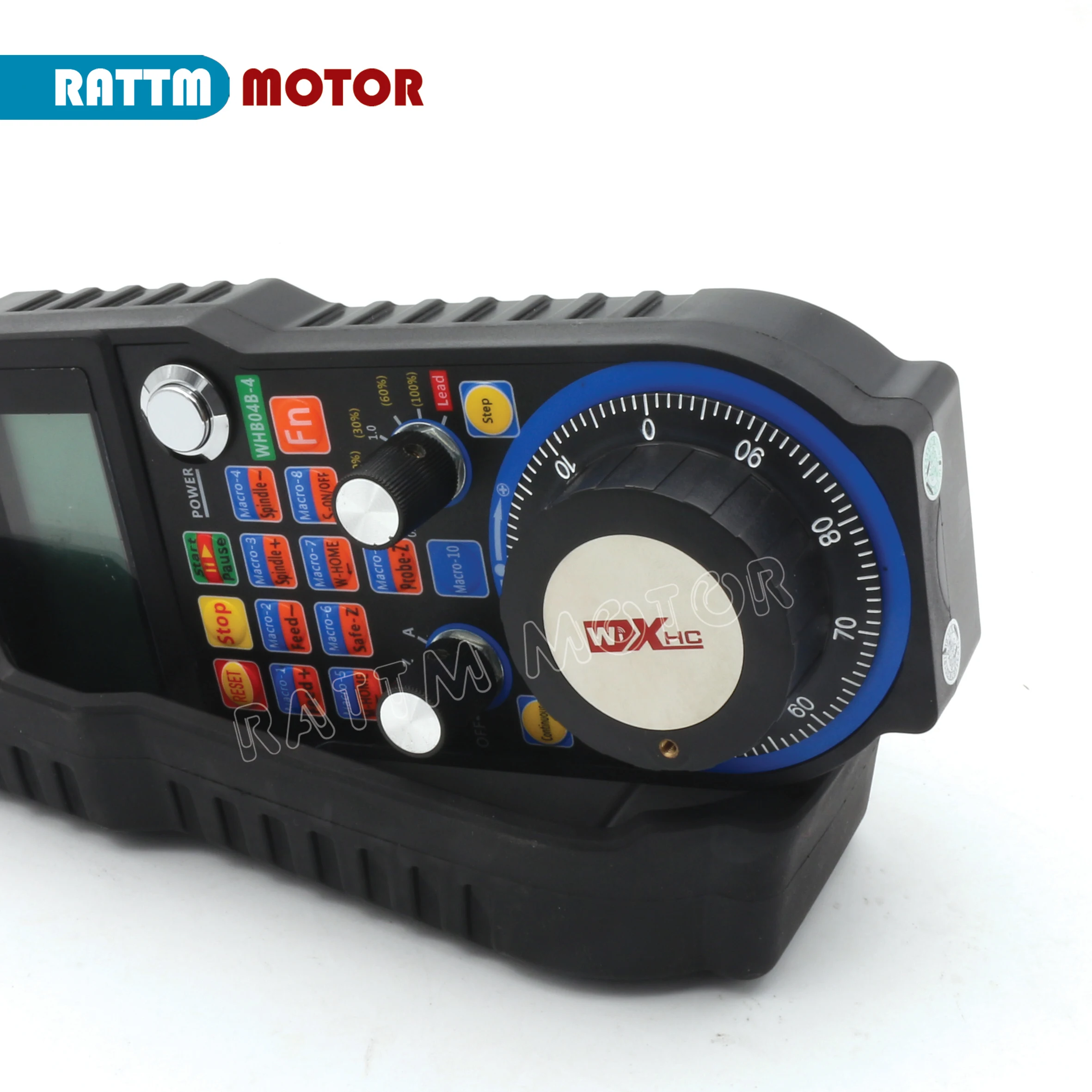

Маховик представить:

1. Переключение полосы на x, будет jog x. ЖК MC покажет координату машины. В WC будет отображаться смещенная координата работы.

2. Переключение группы на y, пробежка y, ЖК MC покажет координату машины. В WC будет отображаться смещенная координата работы.

3. Переключение полосы на z, будет jog z, ЖК MC покажет координату машины. В WC будет отображаться смещенная координата работы.

4. Переключение полосы на a, пробежка a, ЖК MC покажет координату машины. В WC будет отображаться смещенная координата работы.

5. Переключение диапазона на шпиндель, будет регулировать скорость вращения шпинделя ЖК-дисплей S: будет отображаться Текущая скорость шпинделя и Процент максимальной скорости шпинделя.

6. Переключает ленту для подачи, регулирует скорость подачи. ЖК-дисплей F: отображает скорость подачи тока и Процент максимальной скорости подачи.

1. Особенности продукта

Стандарт RF с2,4G ISM, Мощность Tx составляет 0 дБ, а чувствительность RX-98 дБ.

RF имеет 64 канала, зазор канала-1 МГц.

Протокол разработан с высокой производительностью; Низкое энергопотребление; Автоматическое обучение идентификационным номером.

Для изменения частоты при наклоне, которая может работать с беспроводным микрофоном 2,4G, Wlan и Bluetooth и т. Д. Устройствами.

Имеет функцию ручного колеса, 100ppr Выход ручного импульсного генератора.

Дисплей, отображение в режиме реального времени на станке координаты заготовки, механические координаты, координаты X, Y и Z с трехосным экраном.

Перед использованием ручного колеса Установите файл драйвера, режим работы выглядит следующим образом:

2. XHC-ShuttlePro установка

2,1) при установке Mach3 в папке Mach3 будет создана папка с именем ldquoPlugInsrdquo. Эта папка-это место для размещения и плагинов файлов, о которых вы хотите знать Mach3. Место

LdquoXHC-ShuttlePro.dllrdquo в папке \ Mach3 \ PlugIns. Проверьте и убедитесь, что он есть.

Установочный дайвер для функции поверхности зонда Z; M930.m1s скопируйте каталог установки в

MACH3. . \ Mach3 \ macros \ Mach3Mill

2,2) теперь, когда XHC-ShuttlePro.dll файл находится в \ Mach3 \ PlugIns, следующий шаг-подключение huttlePro. Если вы уверены, что ваш ShuttlePro работает и ваше оборудование работает, вы можете просто подключить ShuttlePro к одному из usb-портов.

2,3) как только ShuttlePro подключен, запустите Mach3 и перейдите в меню ldquoConfigrdquo и выберите ldquoConfigPluginsrdquo. Вы должны увидеть выбор ShuttlePro с зеленой отметкой перед ним. Если он не проверен, вы можете проверить его. Контрольная отметка означает, что Mach3 обнаружил Волан на tartup. Нажмите ldquoCONFIGrdquo в желтом цвете и установите кнопки по своему желанию.

2,4) после выбора нужной кнопки в меню конфигурации плагина Mach3 ShuttlePro ваше устройство челнока должно работать должным образом.
