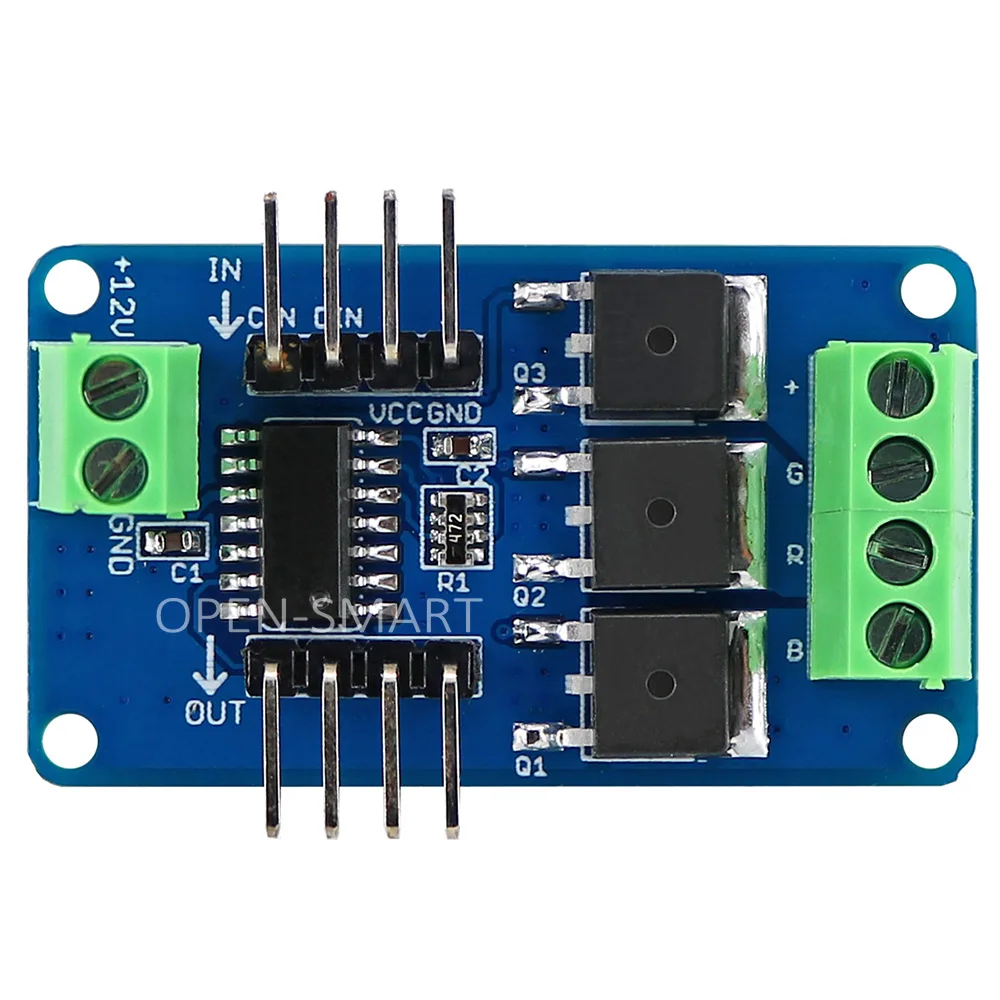

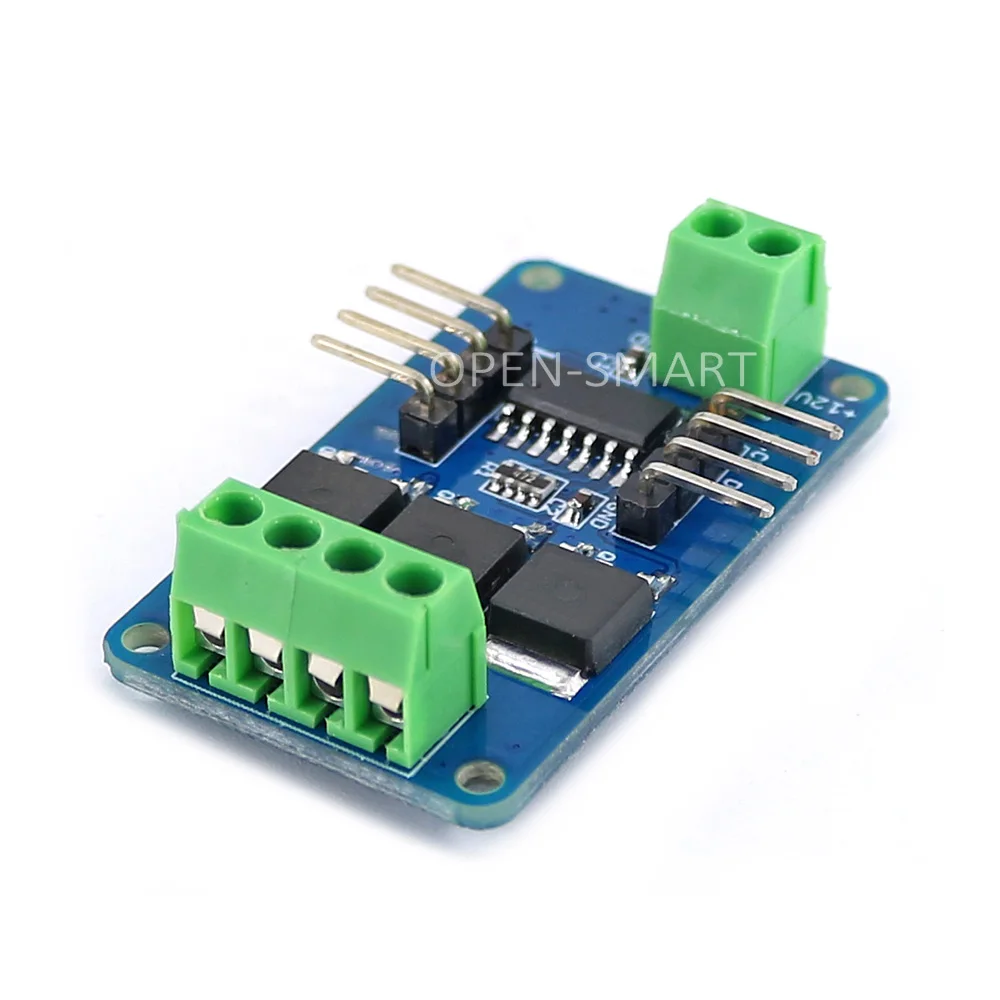

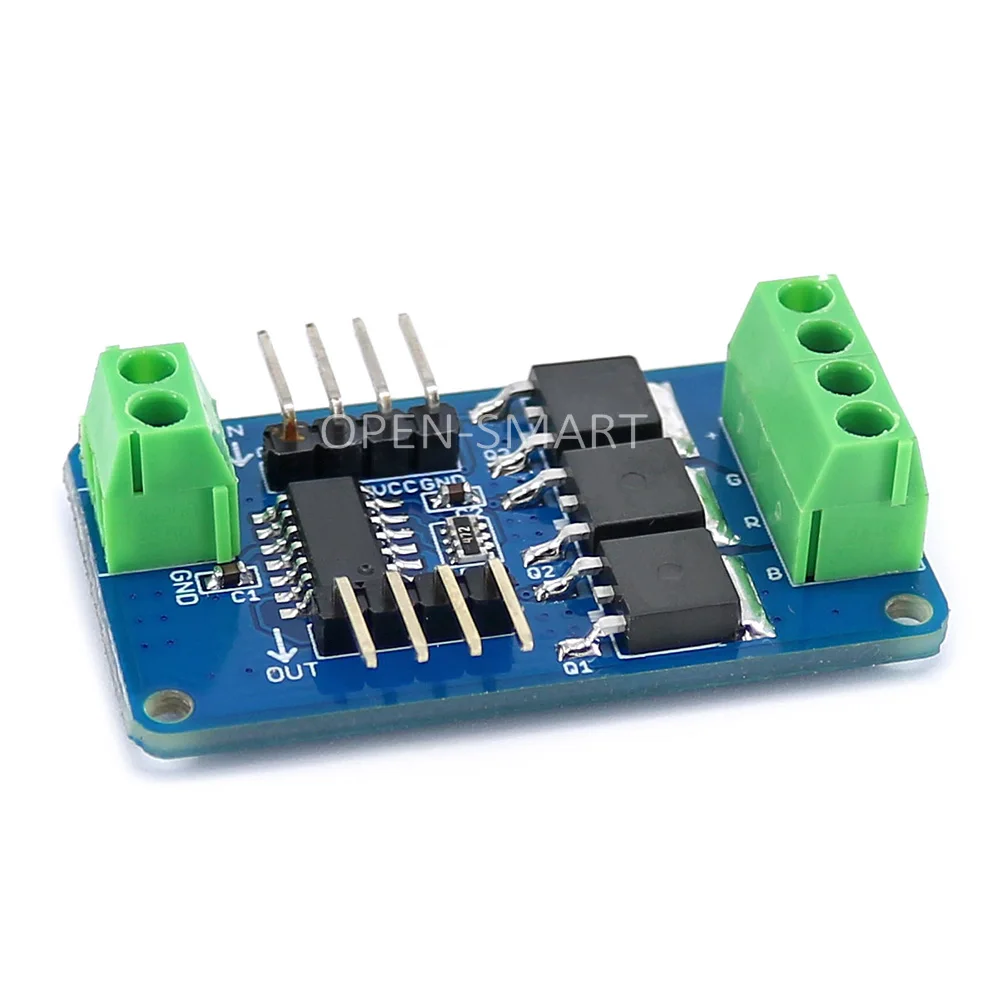

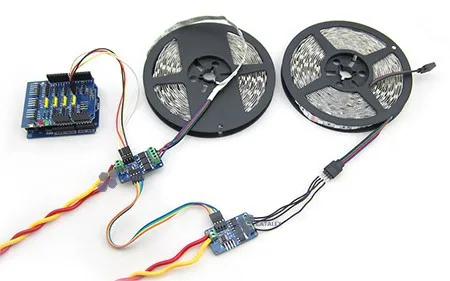

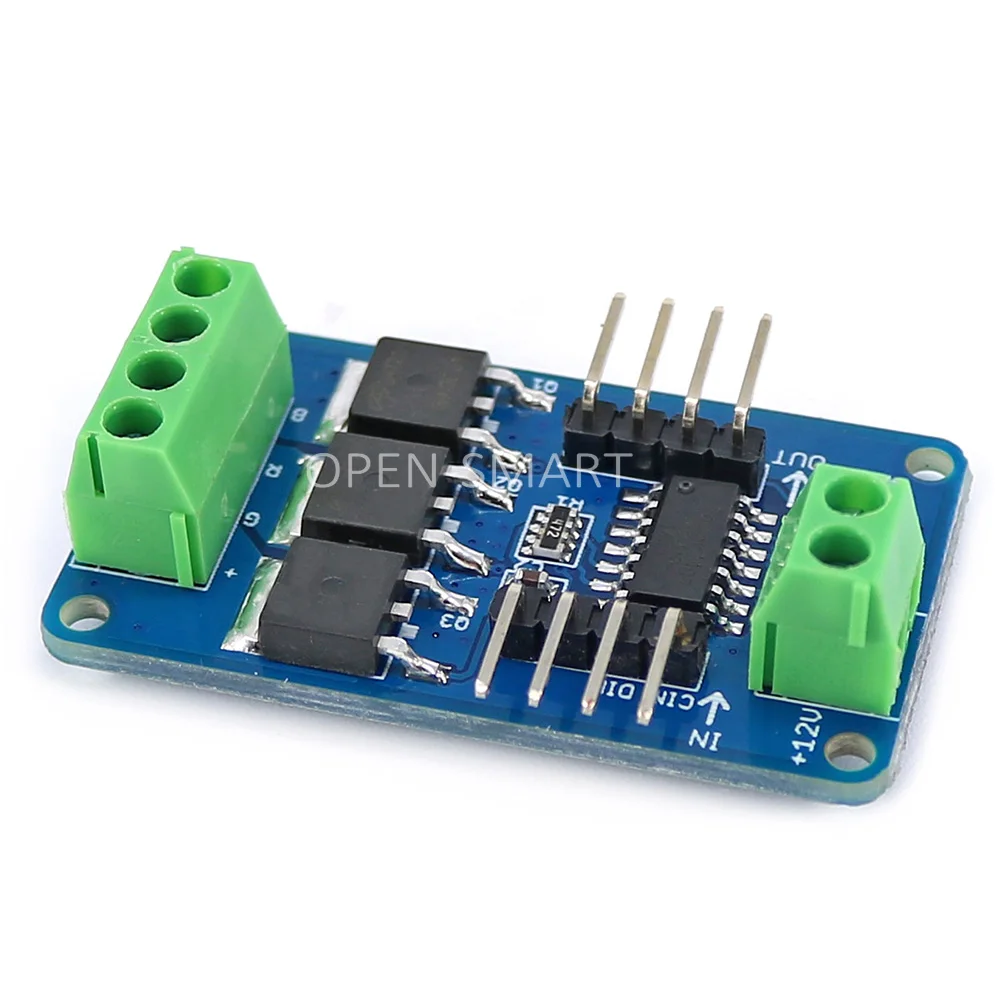

ОписаниеМодуль драйвера светодиодной ленты основан на P9813, который может быть каскадным для всех ламп приводного модуля.Всего две сигнальные линии и два шнура питания могут контролировать пятиметровую полноцветную (RGB) световую панель, также может быть каскадным большим модулем привода для управления большим количеством световых балок.Просто установите программу красного, зеленого и синего цвета, соответствующую режиму рабочего цикла ШИМ в оттенках серого, чтобы добиться изменения цвета полосы.Широко используется в управлении ограждениями, декоре помещений и других случаях.

Этот модуль подходит для MCU-системы 5 В, совместим с Arduino.

Особенности

1. Питание интерфейса управления MCU для 4,5 ~ 5,5 В постоянного тока2. К внешнему источнику питания 12 В постоянного тока3. Может быть каскадным4. Может проехать на пять метров от общей мощности 72 Вт светодиодной ленты RGB5. Стандартные 4-проводные электронные строительные блоки, простые в управлении6. Отверстия 4 M2 позиционирование винтов для легкой установкиИнтерфейс

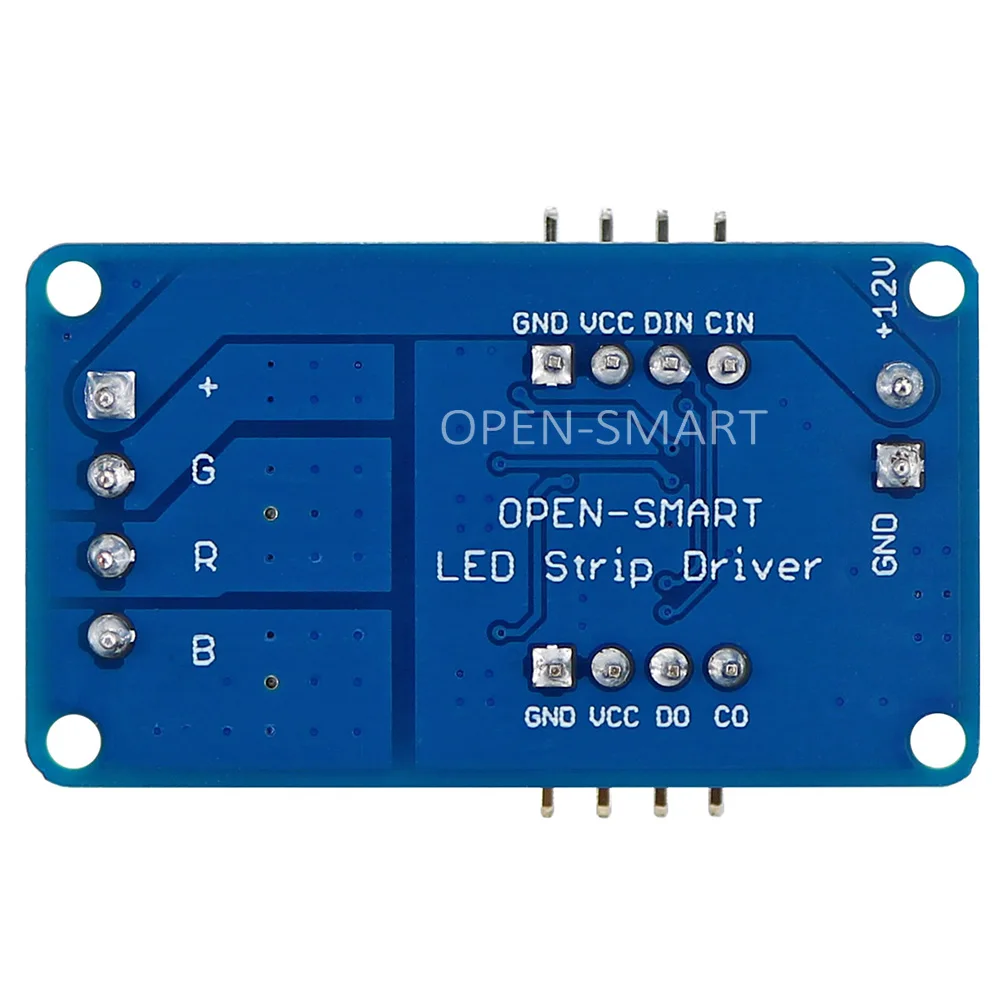

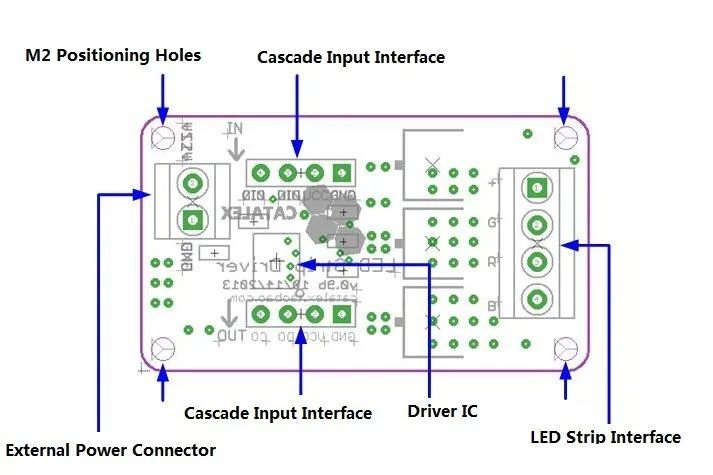

Интерфейс светодиодной ленты:4 pin 3,5 мм шаг Зеленый, запишите имя персонажа от "+", "G", "R", "B" соответственно, соответствует полным огням "+ 12 V", "G", "R", "B".IC драйвера:P9813-это полноцветные светодиодные чипы драйвера, каждый канал может быть запрограммирован для достижения 256 регулировки серой шкалы.Входной порт Каскада:Его можно подключить непосредственно к материнской плате (или другим системам SCM), штифт управления также может быть подключен к модулю привода световой панели, выходной каскад из четырех штифтов (GND, VCC, DIN, CIN), GND на землю, VCC-это источник питания, входной контакт цифрового сигнала DIN, CIN-это входной контакт для последовательных часов.Каскадный выход:Только для каскада. Кабель DuPont для подключения его к следующей полосе для управления каскадным входным модулем;Внешний интерфейс питания:Два зеленых клеммы с шагом 3,5 мм для подключения внешнего источника питания 12 В постоянного тока, блок питания Светильник вой балки.Отверстия для позиционирования:4 M2 винты позиционирования отверстий, диаметр отверстия составляет 2,2 мм, так что модуль легко установить позиционирование, для достижения межмодульного сочетания.Фотографии
