Мы являемсяОригинальный производительС более чем для детей 10 лет опыт исследования, разработки, производства и продажи Интернета вещей (Интернет вещей) такие продукты, как РЧ модули, портативная рация модули и интегрированно-сенсорных модулей. В то же время,ODMИOEMПроекты приветствуются.

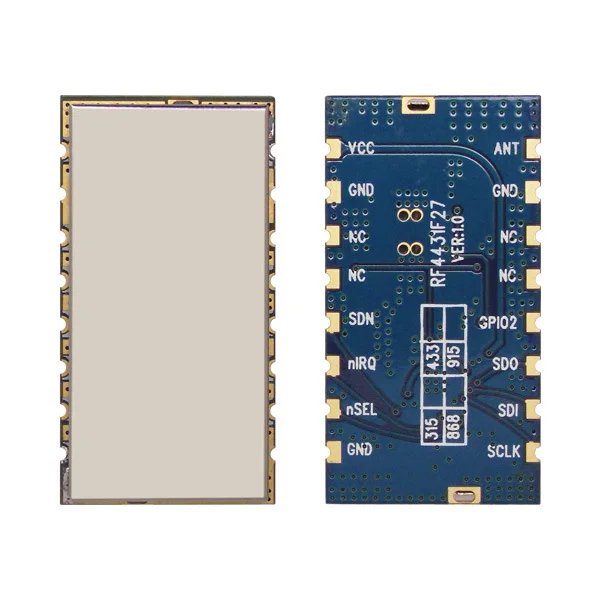

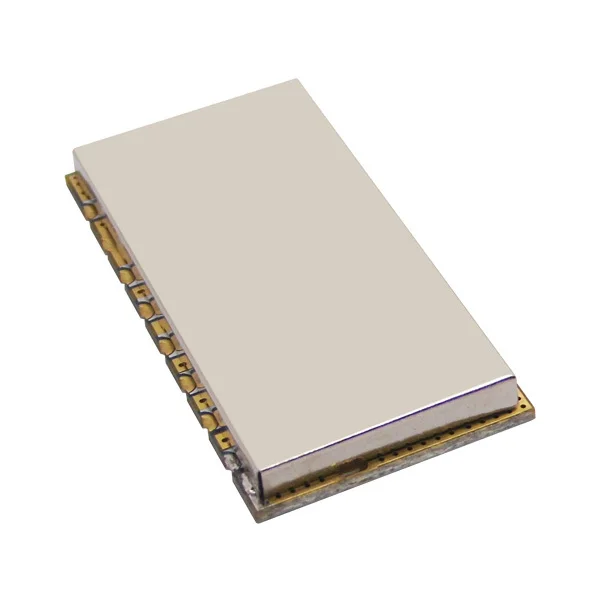

4 шт./лот RF4432F27-средняя мощность 500 МВт беспроводной Si4432 встроенный радиочастотный приемопередатчик Передний торцевой модуль Product details

RF4432F27Является500 мВтМодули приемопередатчика средней мощности, в которых используется Кремниевая лаборатория Si4432 RF chip. Модуль обладает высокой чувствительностью приема до-121dBmИ высокая выходная мощность, дальний радиус действия RF in-sight. Простой дизайн порта делает его очень интегрированным в маленький размер.

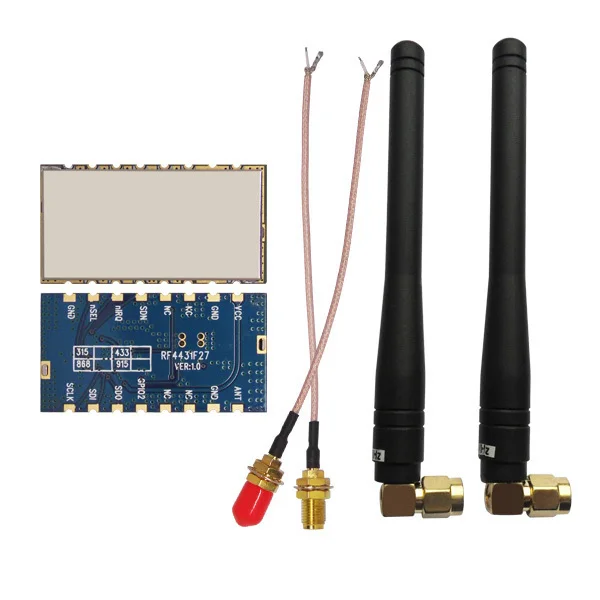

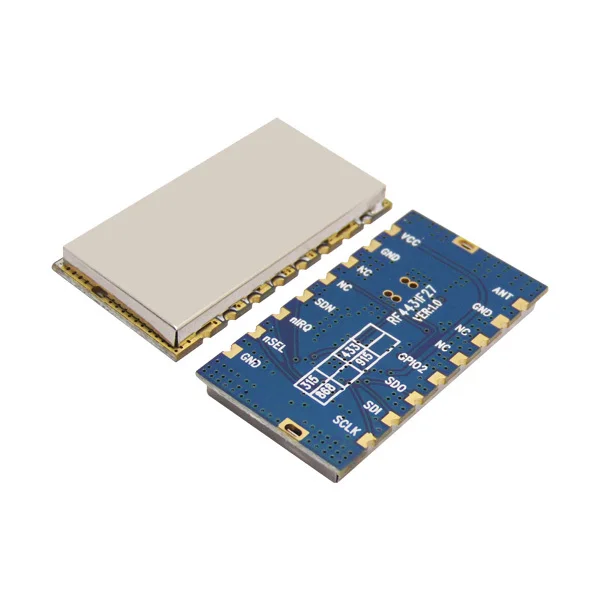

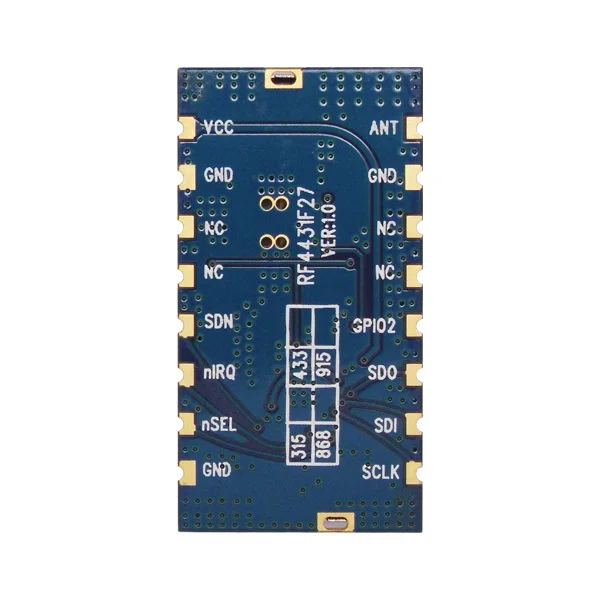

RF4432F27-433MHz-3 RF4432F27-6

RF4432F27-12

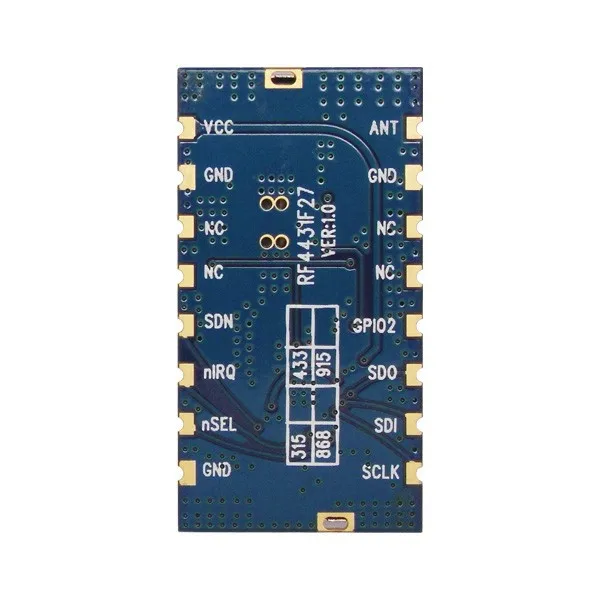

RF4432F27-5

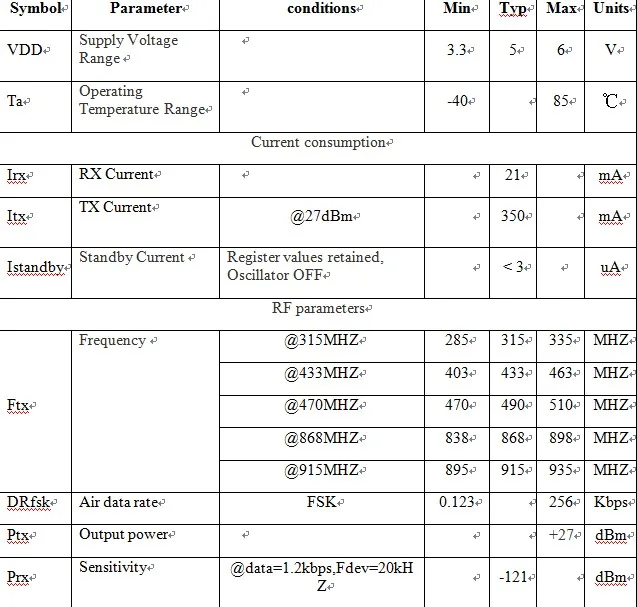

Характеристики:

Особенности: * Диапазон частот: 433/868 (настраиваемый 240-930 МГц) * Чувствительность до-122dBm * Выходная мощность до 27 дБм * Скорость передачи данных: 0,123-256 кбит/с * Режим модуляции FSK, GFSK и OOK * 3,3-6 V Мощность питания * Ультра-низкий режим отключения * Цифровой Индикатор силы полученного сигнала (RSSI) * Функция пробуждения по времени * Антенна автоматически подходит и двусторонний переключатель управления * Настраиваемая структура пакета * Обнаружение приписки * 64-байт приема и передачи данных регистрации (FIFO) * Обнаружение низкой мощности * Температура датчик и 8 битный аналого-цифровой преобразователь * Диапазон рабочих температур: -40 ~ + 85 °C * Интегрированный регулятор напряжения * Частота прыжков * Функция сброса питания * Встроенная функция регулировки кристаллов

Применение: * Пульт дистанционного управления * Дистанционное считывание * Домашняя охранная сигнализация и удаленный вход без ключа * Сенсорные сети * Промышленный контроль * Контроль давления в шинах * Домашняя Автоматизация телеметрии * Мониторинг здоровья * Записи персональных данных * Беспроводные периферийные устройства ПК * Контроль игрушек * Считыватель тегов

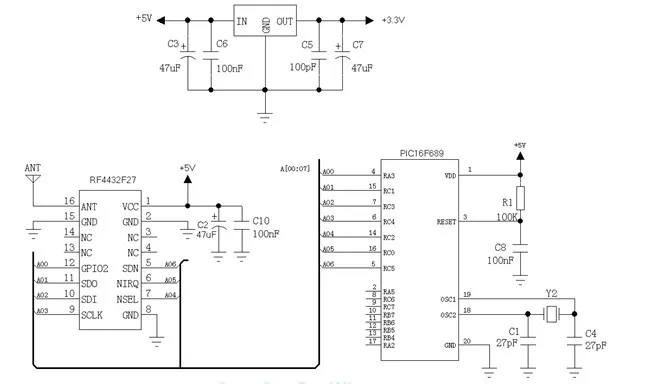

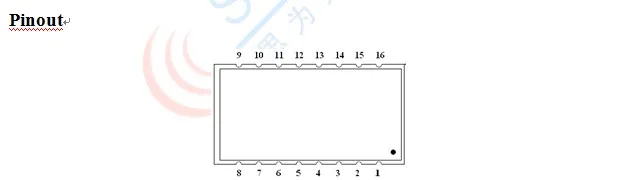

Схема:

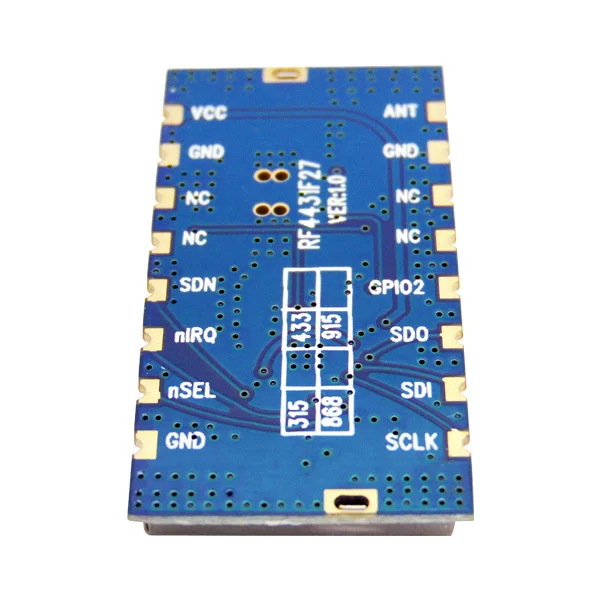

Контактный номер

Определения контактов

Описание

VCC

Положительный источник питания

GND

Подключен к источнику питания

3,4

Свободен, не подключен

SDN

Цифровой вход. Когда SDN = 1, модуль будет полностью выключен, и значения регистра будут потеряны.

NIRQ

Общий Выход состояния прерывания микроконтроллера. Когда модуль отображает кого-либо из прерывания, события, штырь nIRQ будет установлен низким = 0. Для получения дополнительной информации см. Раздел управления логическими регистрами

На событиях прерывания. Затем микроконтроллер может определить состояние прерывания, прочтя соответствующие записи состояния прерывания SPI, адрес 03h и 04h. Внешний резистор не требуется, но может быть желательно, если несколько линий прерывания подключены.

NSEL

Серийный интерфейс выбирает вход. 0- VDD цифровой вход. Этот штифт обеспечивает функцию выбора/включения для 4 последовательной шины данных. Сигнал также используется для обозначения burst режим чтения/записи.

GND

Подключен к источнику питания

SCLK

Серийный ввод часов. 0- V цифровой вход. Нанофарад обеспечивает последовательные данные функции часов для 4-строчный последовательных данных шины. Данные вставляются в Si4430/31/32 при положительных переходах по краям.

SDI

Серийный ввод данных. 0- V цифровой вход. Нанофарад обеспечивает последовательный поток данных для 4-строчный последовательных данных шины.

SDO

0- VDD цифровой выход, который обеспечивает последовательную функцию чтения регистров внутреннего контроля.

GPIO2

Цифровой ввод/вывод общего назначения, который может быть настроен через регистры для выполнения различных функций, включая: часы с микроконтроллером на выходе, состояние FIFO, POR, таймер пробуждения, обнаружение низкого заряда батареи, TRSW, 8 GPIO_1 I/O контроль разнообразия и т. Д. См. Регистры конфигурации SPI GPIO, адрес 0Bh, 0Ch, И 0Dh для 9 GPIO_2 I/O больше информации.

13,14

Не подключен

GND

Подключен к источнику питания

Муравей

От коаксиальной антенны 50 Ом

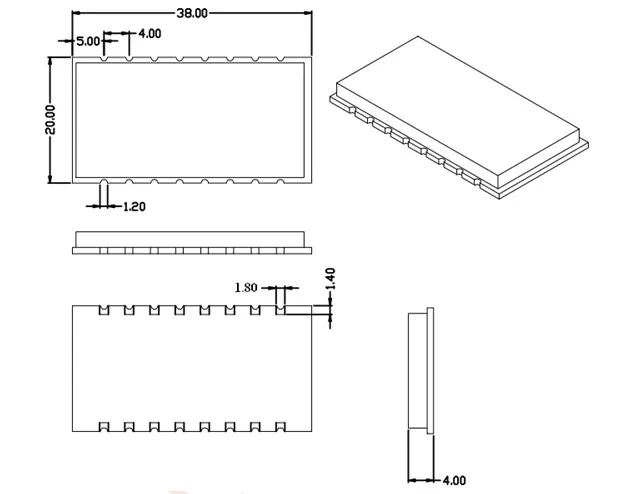

Размер машины:
