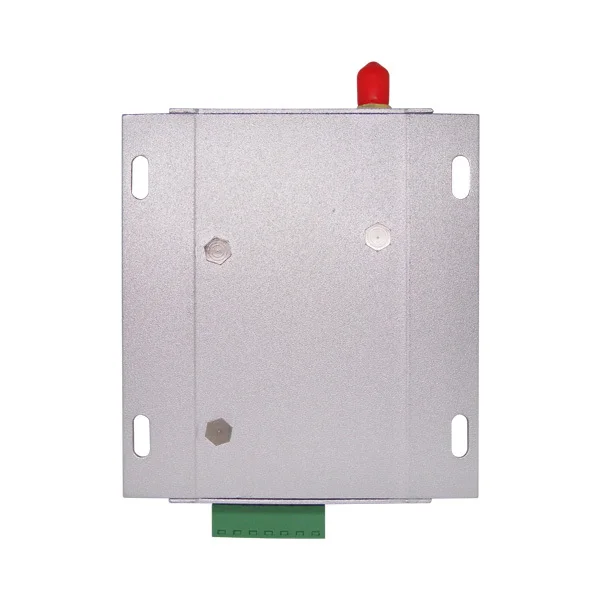

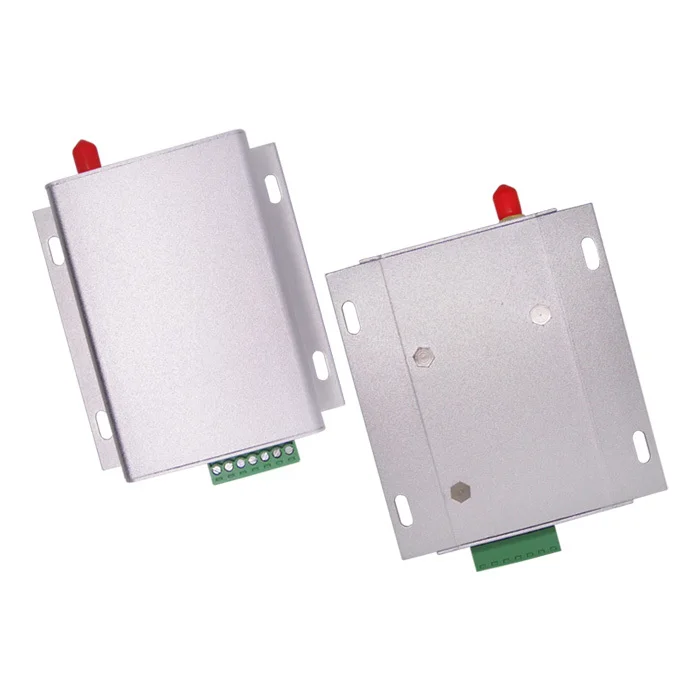

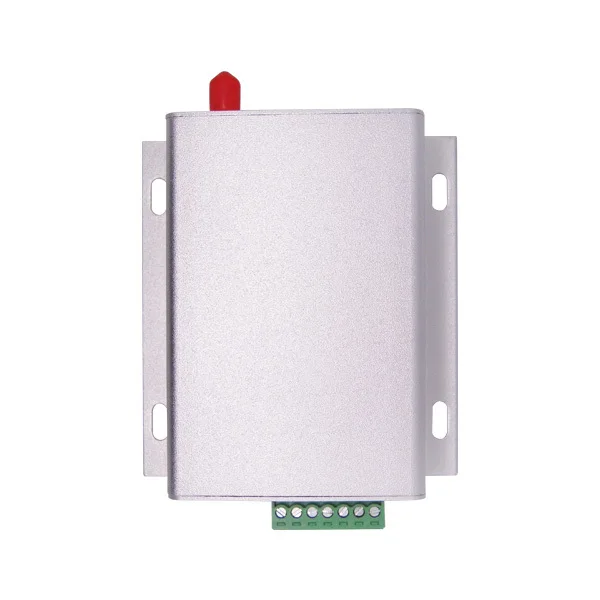

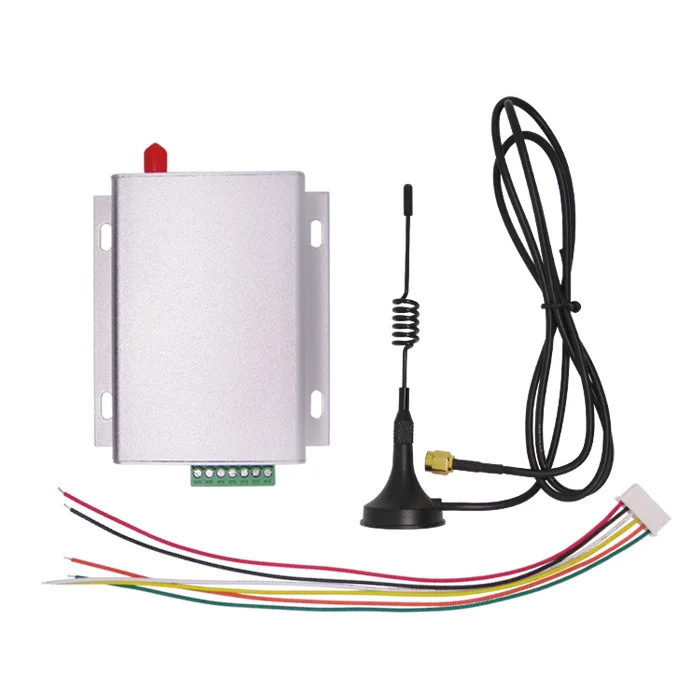

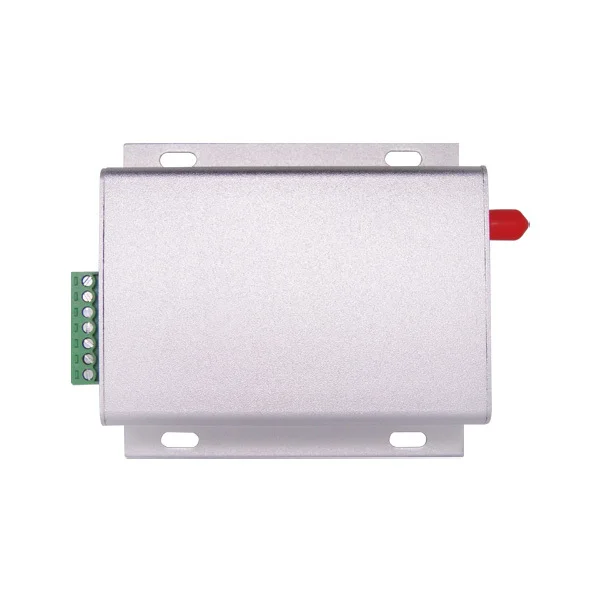

SV6300-модуль беспроводного радиочастотного приемопередатчика с дистанционным управлением 3 Вт 6000 м 433 МГц

SV6300Является ультра-дальним беспроводным модулем передачи данных с использованием высокопроизводительного кремниевого лабораторного микрофона Si4432 RF. Низкая чувствительность приемника в сочетании с ведущей в отрасли3 ВтВыходная мощность для обеспечения большого расширения объема и улучшения производительности связи. Модуль обеспечивает многополосный многоканальный и сетевой идентификатор для уменьшения помех во время передачи для улучшения производительности передачи. Пользователи могут изменять программное обеспечение или онлайн через настройки последовательного порта ПК и параметры RF.

Технические характеристики:

Параметр

Мин.

Тип.

Макс.

Блок

Условия

Управление условия

Поставка Напряжение

9

12

18

V

Операционной Температура

-40

25

+ 85

Потребляемый ток

RX ток

30

MA

TTL

TX тока

600

MA

@ 27dBm

Ток в спящем режиме

5

МкА

RF параметр

Частота

414,92

433,92

453,92

МГц

@ 433 МГц

470,92

470,92

509,92

МГц

@ 470 МГц

849,92

868,92

888,92

МГц

@ 868 МГц

895,92

914,92

934,92

МГц

@ 915 МГц

Воздушный скорость передачи данных

1,2

9,6

38,4

Кбит/с

GFSK

Выход мощность

15

/

+ 35

ДБм

Установка с помощью программного обеспечения

Чувствительность

-121

ДБм

@ 1,2 кбит/с

Особенности:

* 6000 м RF разъем линейного входа-расстояние видимости @ 1,2 кбит/с*433 / 470 МГц для опции* 40 каналов* 4 байта нетто ID* 2 байта идентификатора узла* Множественная скорость передачи данных о воздухе* GFSK модуляции* Антенна автоматически подходит и управление переключателем двойного направления* Поддержка настройки параметров последовательного порта* Чувствительность: -121 дБм* Максимальная выходная мощность: 3 Вт* Напряжение: 9 ~ 18В* Температура: -40 ~ + 85 °C

Применение:

* Пульт дистанционного управления телеметрии• Автоматическое считывание показаний* Системы безопасности* Регистратор данных* Беспроводной передачи данных* Автоматизация зданий и безопасность* Здоровый мониторинга* Беспроводной периферийные устройства* Система контроля доступа* Управления роботом

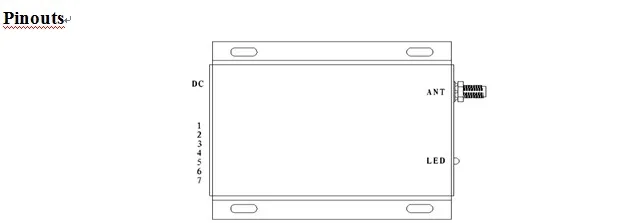

Pin нет.

Определение

Описание продукта:

1

ТСД

Serials, передачи данных

2

RXD

Сериалы, подключенные к наземному приему данных

3

GND

Передача данных, подключенная к земле

4

A +

RS485 устройства для передачи данных

5

В в-режиме

RS485 приемник данных

6

Набор

Параметры конфигурации включают (низкий, чтобы включить, по умолчанию высокий уровень вывода)

7

CS

Включить (низкий уровень сна, ток меньше 5uA, высокий уровень по умолчанию)

Вспомогательное оборудование:

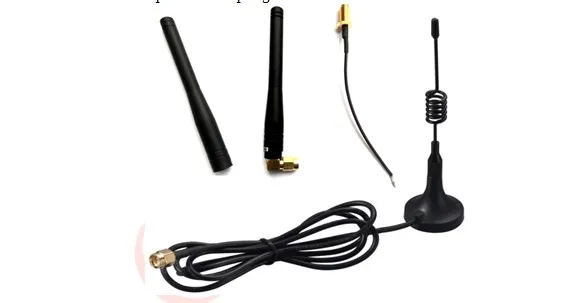

Антенна:Антенна является важной частью системы связи. Его особенность напрямую влияет на производительность системы связи. Сопротивление соответствия модуля составляет 50 Ом, мы рекомендуем пользователям использовать стандартную пружинную антенну.

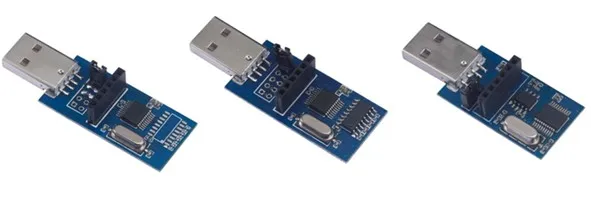

Плата преобразователя USB:Модули, необходимые инструментом конфигурации для настройки относительных параметров. Компания поставляет адаптер для подключения к интерфейсу USB с TTL/RS232/RS485, чтобы пользователи могли быстро и легко общаться с ПК.
