DMX512 волоконно-оптический двигатель 32 Вт RGBW светодиодный двойной источник света головки с радиочастотным контроллером для декоративных светильников

30 Вт DMX два RGBW светодиодный оптоволоконный оптическийСветильник источника

Руководство пользователя

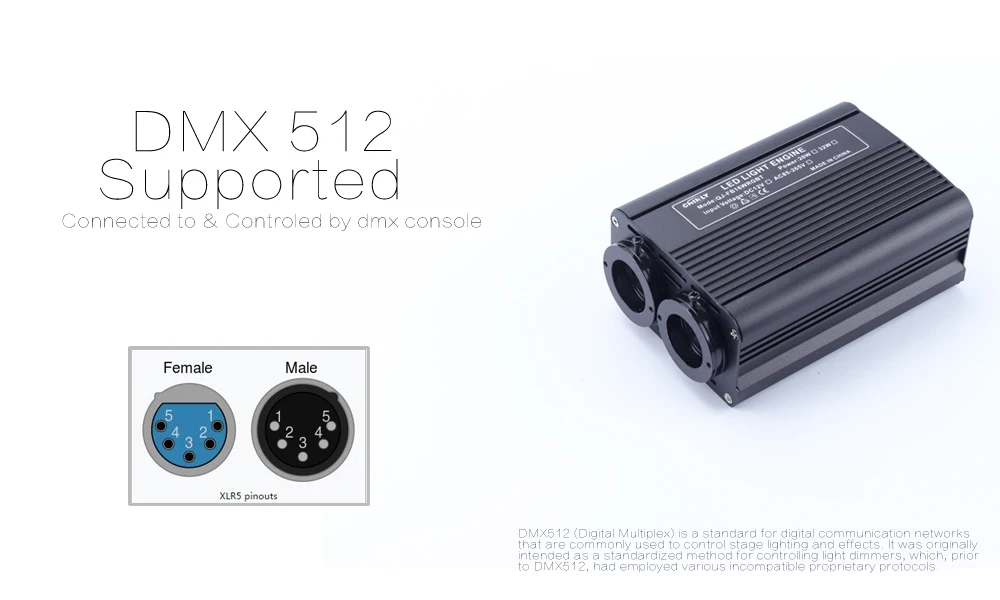

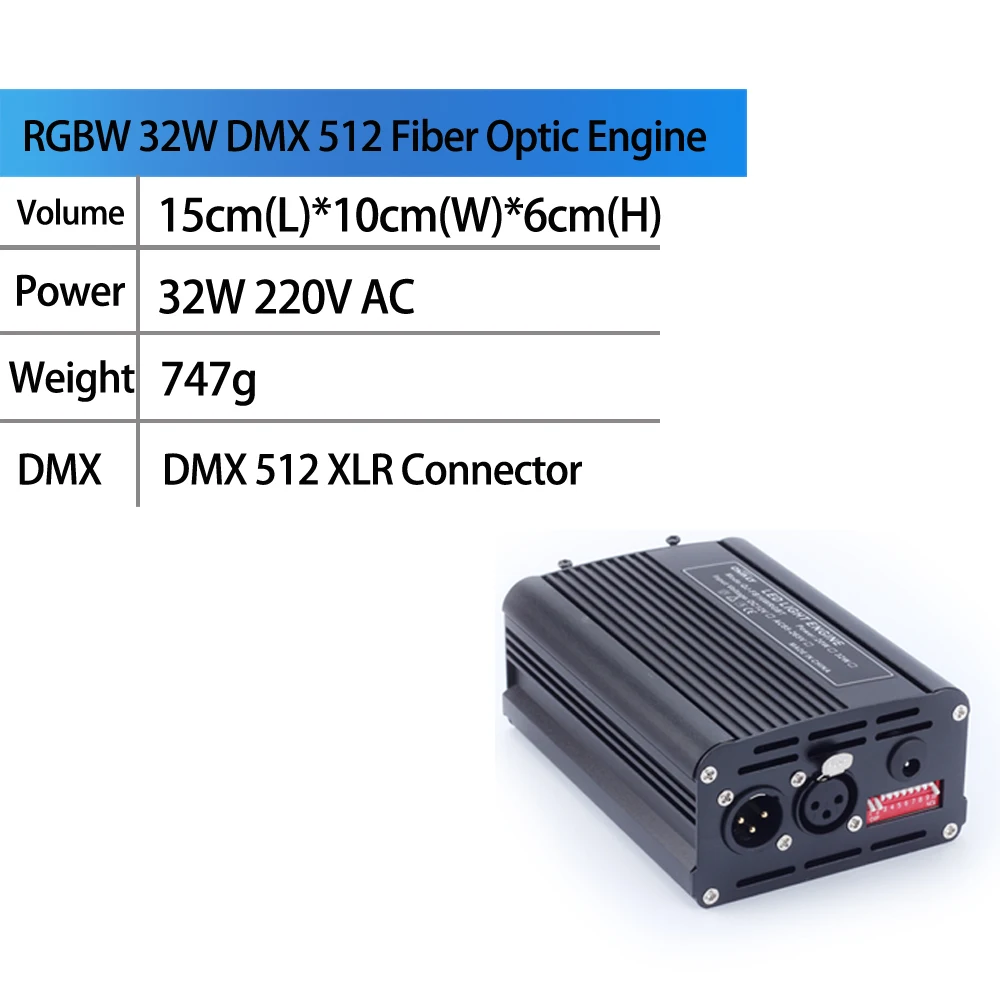

Технические Параметры Входное напряжение: 12 в пост. Тока Мощность: 32 Вт Цвет: RGBW Светодиодный: RGBW светодиодный Выходной серый уровень: 256 Вход сигнала: DMX512/1990 Выход DMX : 8 каналов (два RGBW) Стандартный разъем XLR DMX512; Вес: около 750 г Светильник источника размер устройства: L150 * W95 * H55mm Материал корпуса: алюминий, светильник Внутренний диаметр наконечника волокна: около 21 мм Срок службы: 50000 часов Гарантия: 2 года

Декодер поставляется с 16 видами тестовых шаблонов, 16 уровнями для скорости изменения

Декодер для использования:

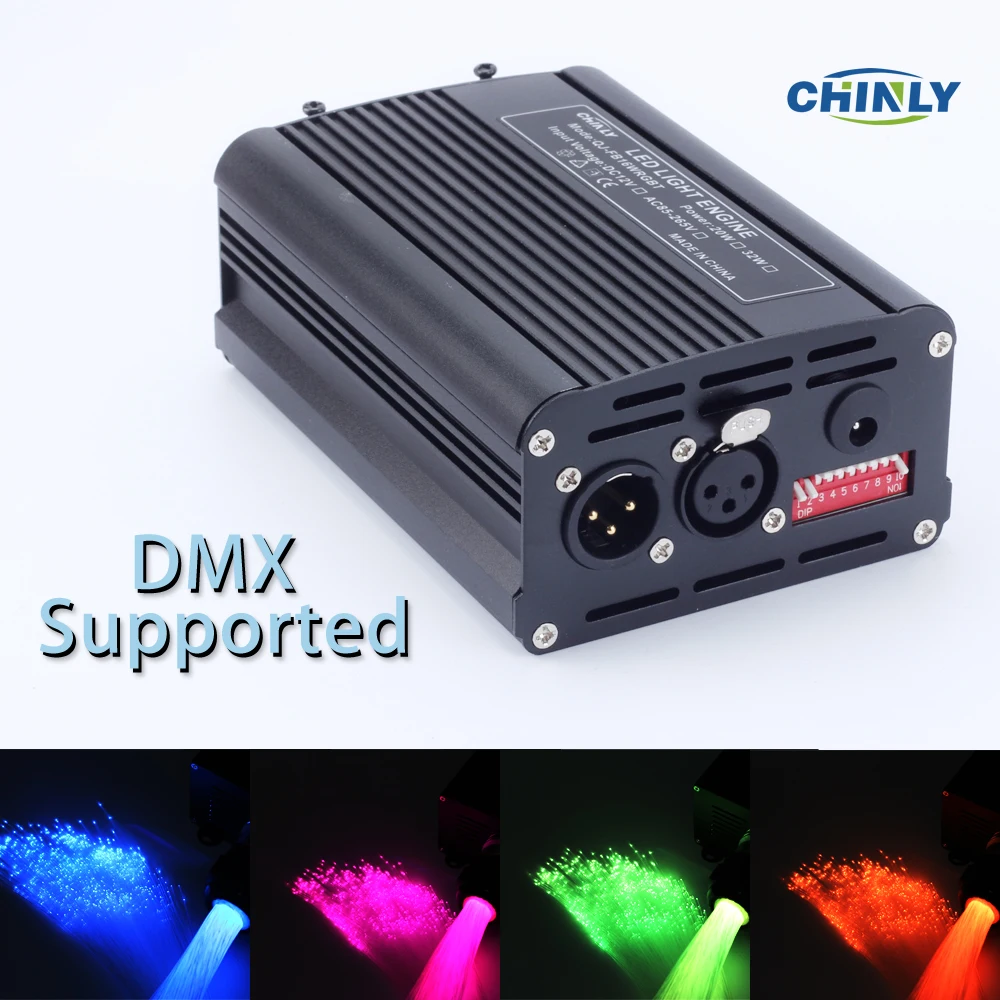

Примечание: FUN = OFF (десятое переключение кода) означает принять Режим сигнала DMX512 Первые настройки Адреса DMX: Набор декодеров, адрес бит с помощью переключателя кодирования, из которых 1-9 предназначен для установки стартового адреса переключателя цифрового кода двойной DMX512, первый-самая низкая позиция, девятый один является самым высоким Бит адресного кода может быть установлен на 512.

DMX512 start адресный код-это сумма переключателей 1-9, в то же время поверните нижнюю часть кодового переключателя (ON set to "1"), затем можно получить значение бит; Переключатель кодирования (Установите значение «0»), значение бит-0.

Пример 1:

Как указано в таблице 1, адрес запуска DMX512 должен быть 38,

Кодирование номера 6,3,2 позиции на циферблате, чтобы «1», другие Установите на «0»,

Затем сумма переключателя 1-9, Значение кода 32 + 4 + 2,

Это адрес запуска DMX512 38

Пример 2:

Как показано на рис. 2, адрес запуска DMX512 установлен на 388,

Кодирование номера 2,3,6,8 переключение циферблата на «1», другие настройки на «0»,

Затем сумма переключателя 1-8, значение кода 4 + 128 + 256 = 388,

Это адрес запуска DMX512 388.

Управление инструкция по эксплуатации В АКП эффект

Примечание: Это будет автоматический режим работы, когда переключатель No. 10 будет выключен.

Выбор эффектов (кнопка переключения № 1 на № 4):

1, Push No.1: Автоматическая езда на велосипеде. 2. Push No. 2: семь цветов, изменение цикла.

3. Пуш-ап № 1 и 2: RGB выцветает и выцветает 4. Пуш-ап № 3: Цвет Severn jumping

5. Нажмите № 1 и 3: RGB jumping. 6. Пуш-ап № 2 и 3: два цвета выцветают (две головки разных цветов)

7. Push No. 1, 2 и 3: два цвета прыжков (две головки разных цветов) 8. Push No.4: Flash

9. Пуш-ап № 1 и 4: красный 10: пуш-ап № 2 и 4: зеленый

11. № 1, 2 и 3: синий 12. Пуш-ап № 3 и 4: желтый

13. Push No.1, 3 и 4: Cyan 14. Push No.2, 3, 4: фиолетовый

15. Пуш-ап № 1, 2, 3 и 4: белый

Выбор скорости (кнопка переключения № 5 на № 8)

1. Пуш-ап No.5: 0,5 во-вторых.

2. Push No.6: 1 секунда.

3. Нажмите с силой, No.5 & 6: 1,5 во-вторых.

4. Нажмите № 7: 2 секунды.

5. Push No.5 и 7: 2,5 секунд.

6. Push No.6 и 7: 3 секунды.

7. Push No.5, 6 и 7: 3,5 секунд.

8. Push No.8: 4 секунды.

9. Push No.5 и 8: 4,5 секунд.

10. Push No.6 и 8: 5 секунд.

11. Push No.5, 6 и 8: 5,5 секунд.

12. Push No.7 и 8: 6 секунд.

13. Пуш-ап No.5 & 7 и 8: 6,5 во-вторых.

14. Push No.6, 7 и 8: 7 секунд.

15. Пуш-ап No.5 и одежда для девочек 6, 7, 8: 7,5 во-вторых.

Количество оптического волокна может быть установлен:

Модель

Внутренний диаметр pgконнектора (мм)

Диаметр волокна (мм)

Максимальный оптоволоконный номер с одной головкой

Макс. оптоволоконный номер с двумя головками

CL-FB32RGBWRF

20

0,75

550

1100

CL-FB32RGBWRF

20

-1 шт.

314

628

CL-FB32RGBWRF

20

1,5

139

278

CL-FB32RGBWRF

20

2

78

156

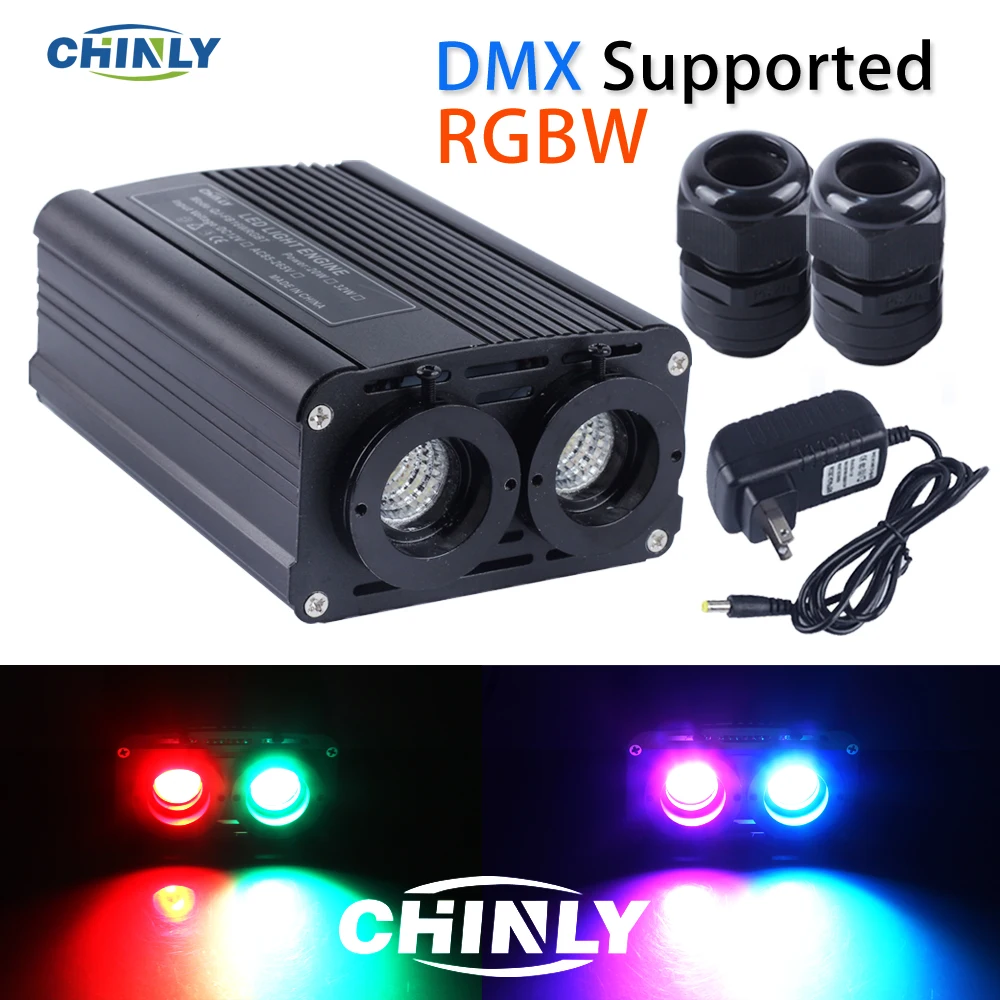

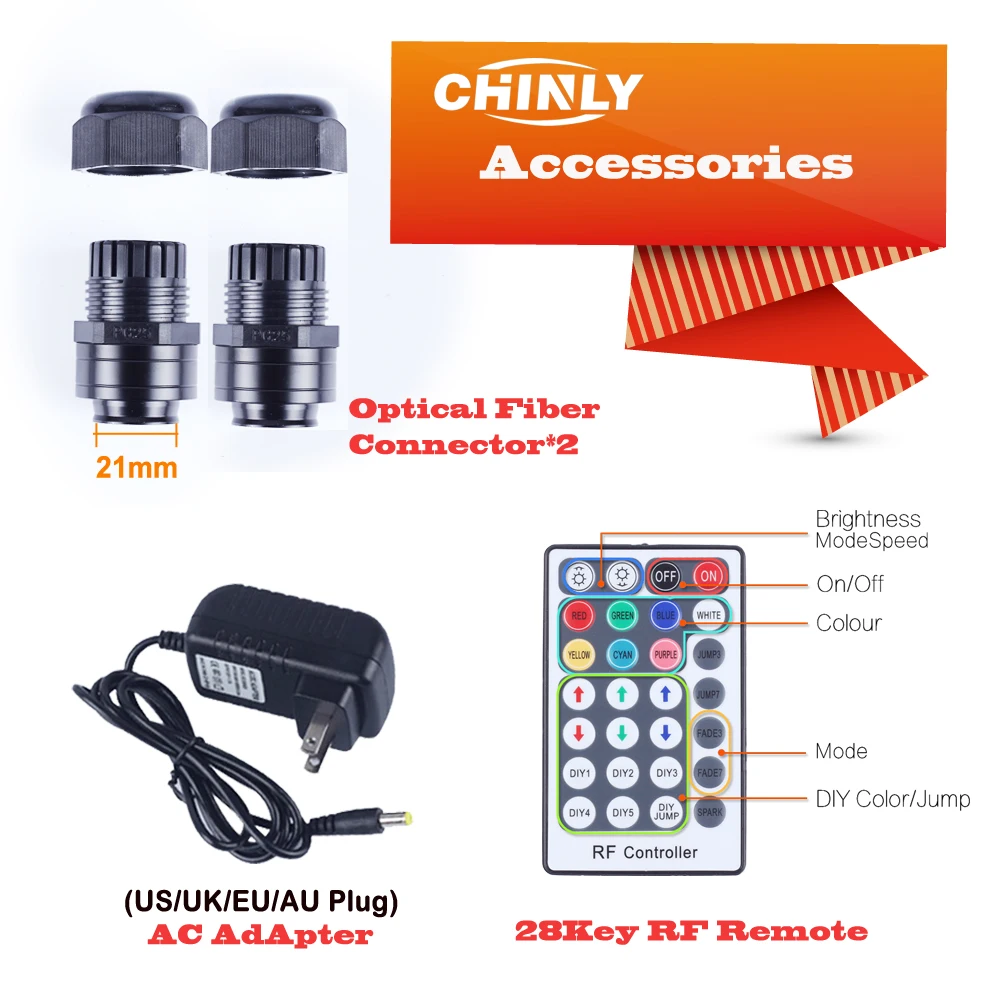

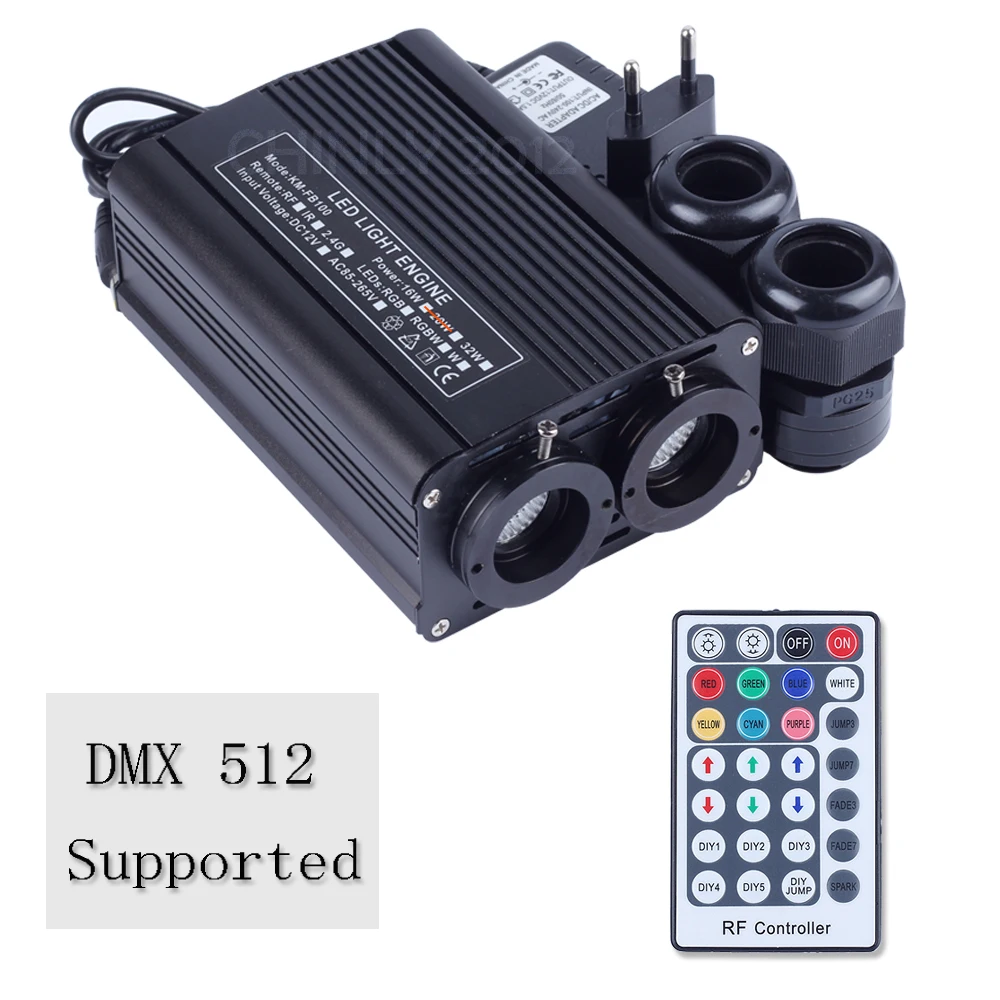

1x DMX 32W RGBW светильник двигателя 1x RF контроллер Адаптер питания-1 шт. 1 x Руководство пользователя

Фото продукта---------------------------------------------------------------------------------------------------------------------------------------------------

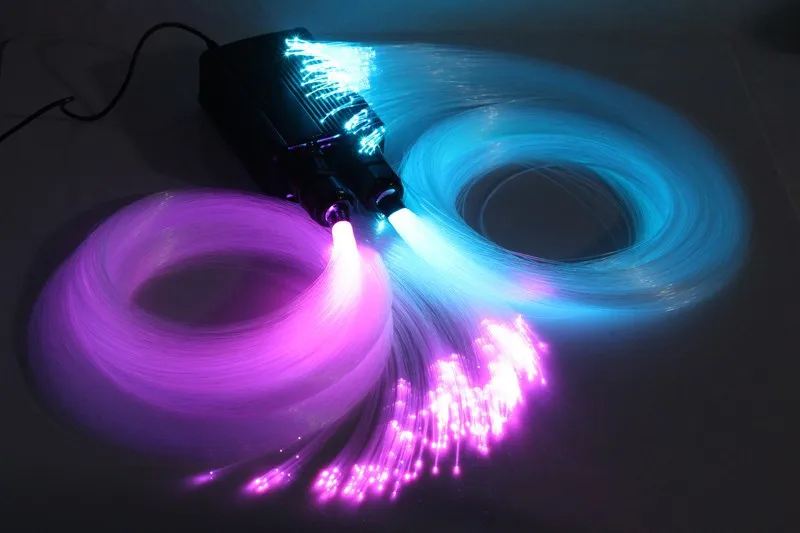

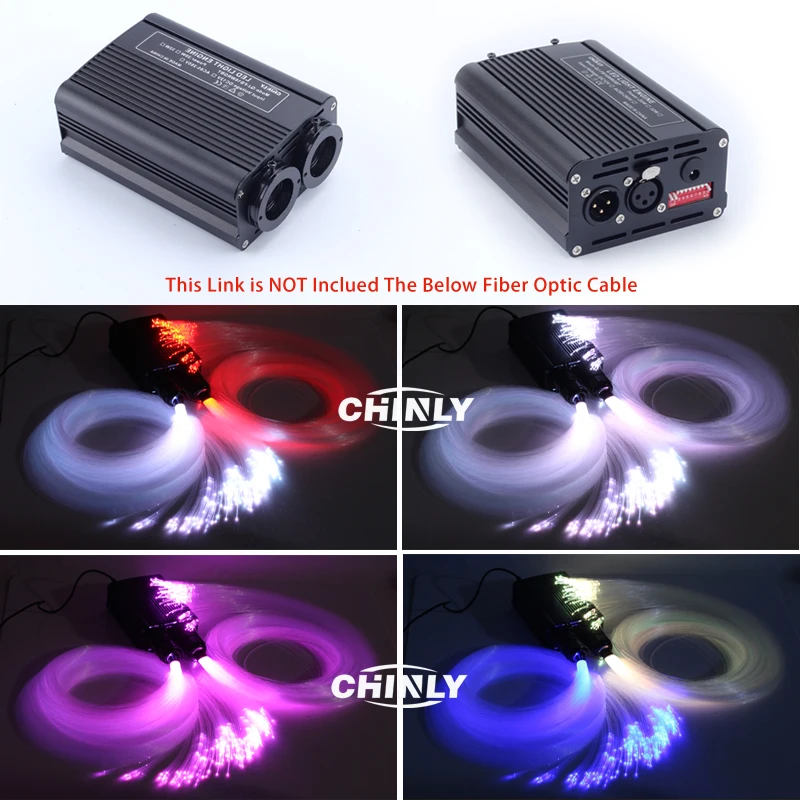

Пожалуйста, обратите внимание: Если вам нужнаВолоконно-оптический кабельПоказ ниже, пожалуйста, купите оптоволоконный комплект в нашем магазине
