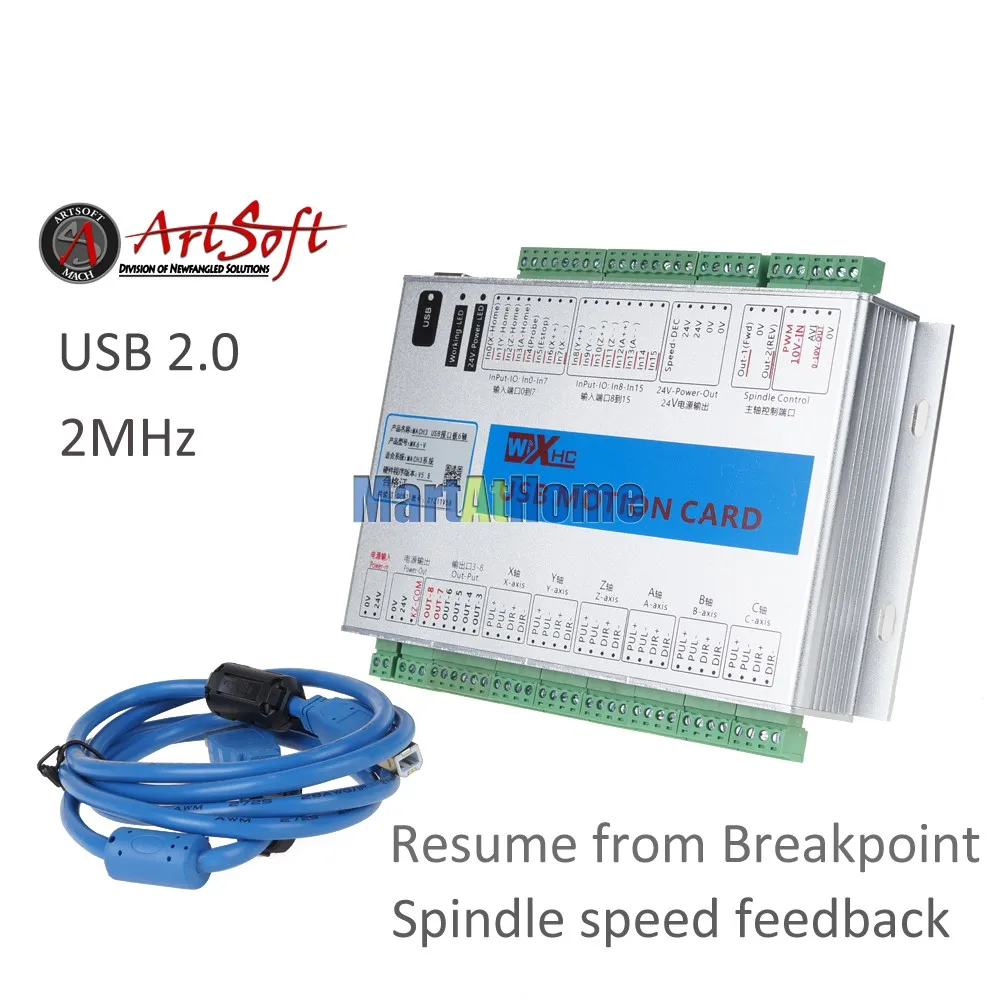

MK4-V Mach3 USB6 Axis CNC Motion Control Card Breakout Board 2000 KHz 2 MHz,
Поддержка возобновления работы с точкой останова отзывы Ю по скорости шпинделя
И. Посылка
1 x CNC Mach3 USB 6-осевая карта управления движением 1 х USB кабель 1 CD (версия Mach3 3.043.066, инструкция) 1 x руководство на английском языкеII. Обзор:
Это последнее поколение6Карта управления движением осиКоторое называется пятым поколениемMK6-V. Он поставляется с резюме из функции точки останова и отзывы с скоростью шпинделя. Сейчас MK6-V сильнее, стабильнее и производительнее.
II. Особенности:
Особенности:
Двойные процессоры, ARM + FPGA, большая мощность обработки Поддержка всех версий Mach3. Может вернуться из точки останова Поддержка отзывы с скоростью вращения шпинделя. USB-разъем не требует установки драйвера,Подключи и играй под все версии Windows. Полная поддержка USB с возможностью горячей замены, Мониторинг состояния подключения через USB в любое время. В рабочем состоянии Mach3 USB-кабель отсоединяется, а затем подключается, соединение будет нормальным. Поддерживает 6-осевое соединение. Максимальная частота шагового импульса составляет 2000 кГц,Можно подключить Серводвигатель/шаговый драйвер. Светильник индикатор указывает на различные рабочие состояния, такие как подключение USB, подключение Mach3. и т. Д. 16 входных портов, 8 выходных портов. Порты ввода-вывода могут быть расширены. Все порты ввода-вывода полностью изолированы, обладают сильной защитой от помех, стабильной производительностью. Встроенный изолированный источник питания, не требует внешнего источника питания. Поддержка скорости шпинделя PWM outpuT; Поддержка вывода импульса и направления вращения шпинделя; Поддержка вывода скорости вращения шпинделя от 0 до 10 в аналогового напряжения. Поддержка серии XHC беспроводных электронных mach3 MPG, таких как whb04mpg. С алюминиевым корпусом, эффективно защищающим помехи, стабильной и надежной производительностью. Может работать подСистема Windows 7, 8, 10 (включая 32-разрядную и 64-разрядную)III. Схемы интерфейса:

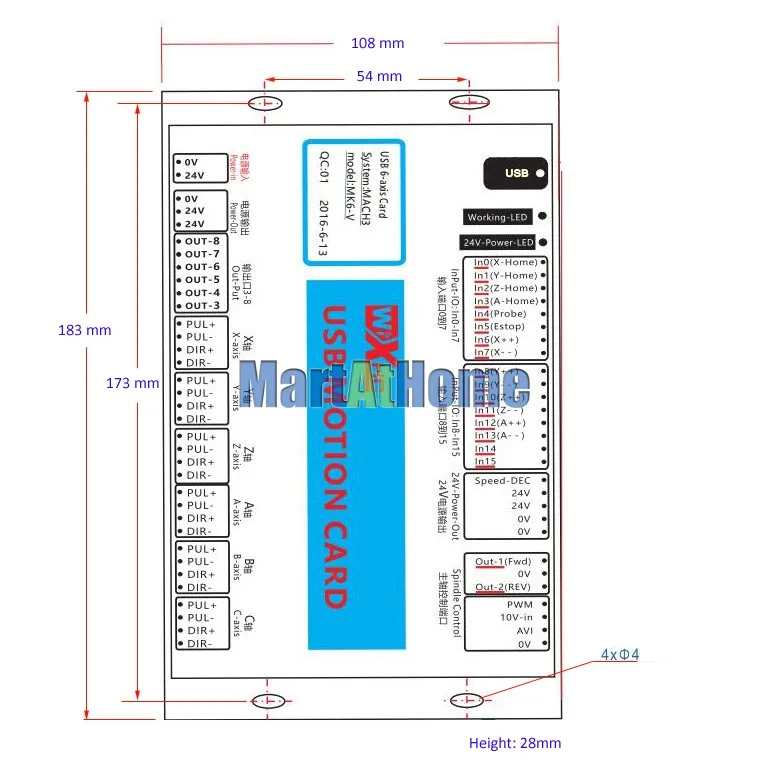

IV. Размеры:

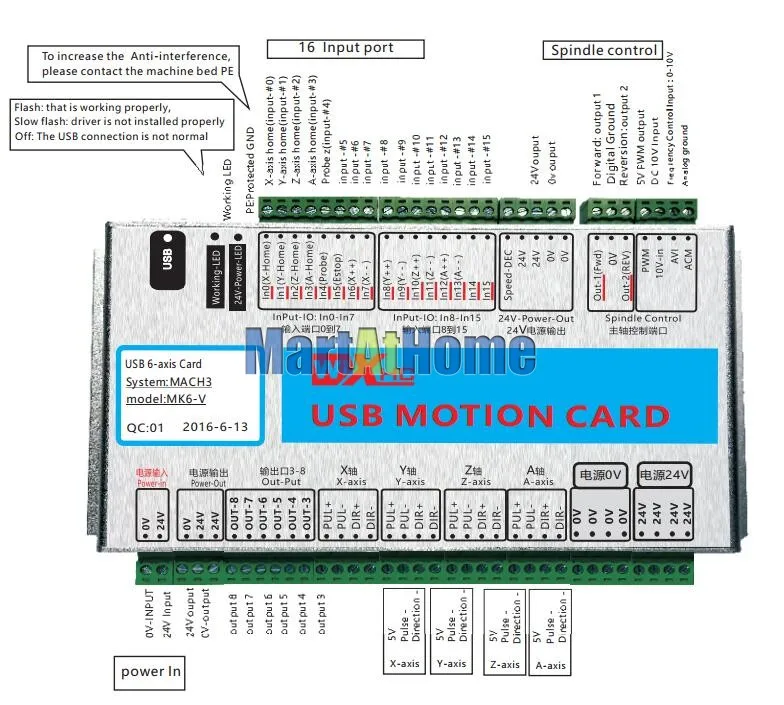

В. Простое описание подключения
1.Электрические характеристики
Описание параметра
Процессор
Двойные процессоры,ARM + FPGA
Управление выходом оси
Ток привода
Изолированный выход открытого коллектора; 5 В, 20 мА
Привод
Импульсный + направленный выход
Выходная частота
2000 кГц
Ось
6-осевой
Напряжение изоляции
3,5 кв
Выход инвертора шпинделя
Аналоговый выход напряжения
0-10 в
Выход PWM
5 В, 1 кГц, долг; 0-100%
Импульсный + направленный выход
5 В, 15 Гц до 4 кГц
Вход скорости шпинделя
Вход
Изолированный вход, импульсный сигнал 5 В
Напряжение изоляции
3,5 кв
8 IO выход
Ток привода
Изоляция: 50 мА, 25 в
Напряжение изоляции
3,5 кв
Вход 16 IO
Входной ток
Изолированные входы, 5 мА, максимальное напряжение 25В
Напряжение изоляции
3,5 кв
Порт Mach3
Порт P1
Интерфейс USB
Соответствует стандарту USB2.0

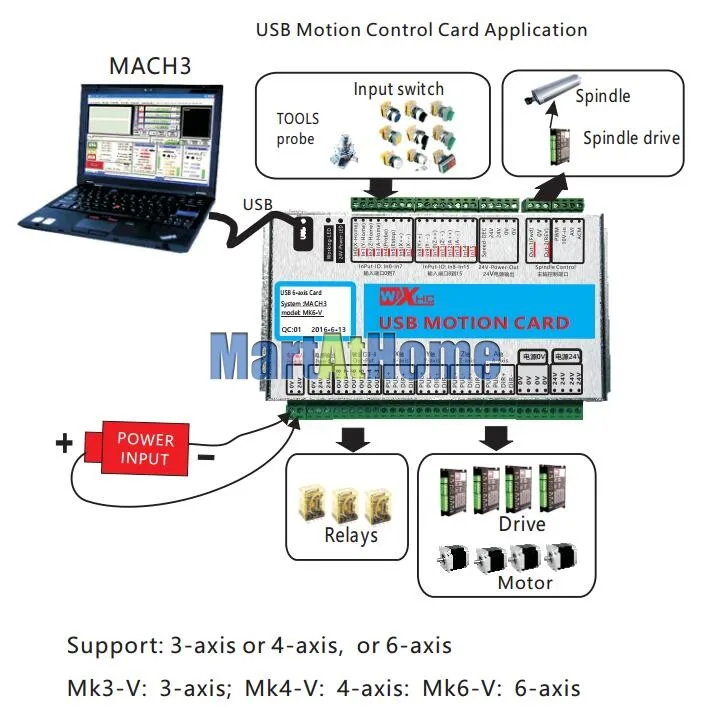

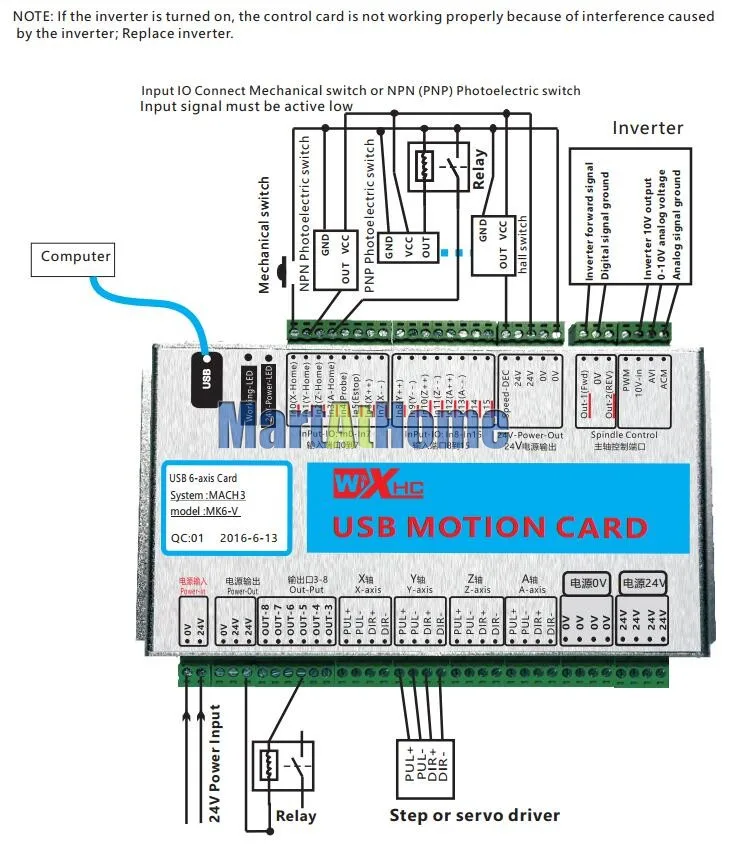

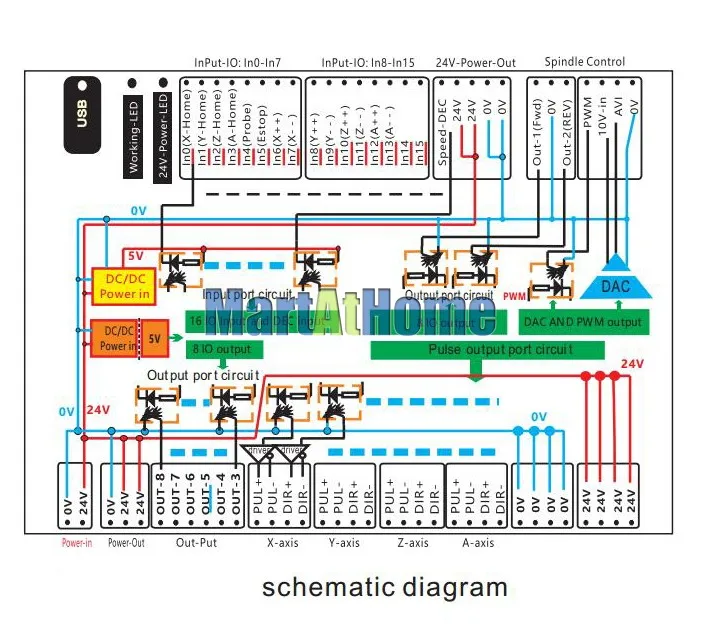

2. Схема подключения приложения и инструкция по подключению
