Последнее обновление: 16.09.2024

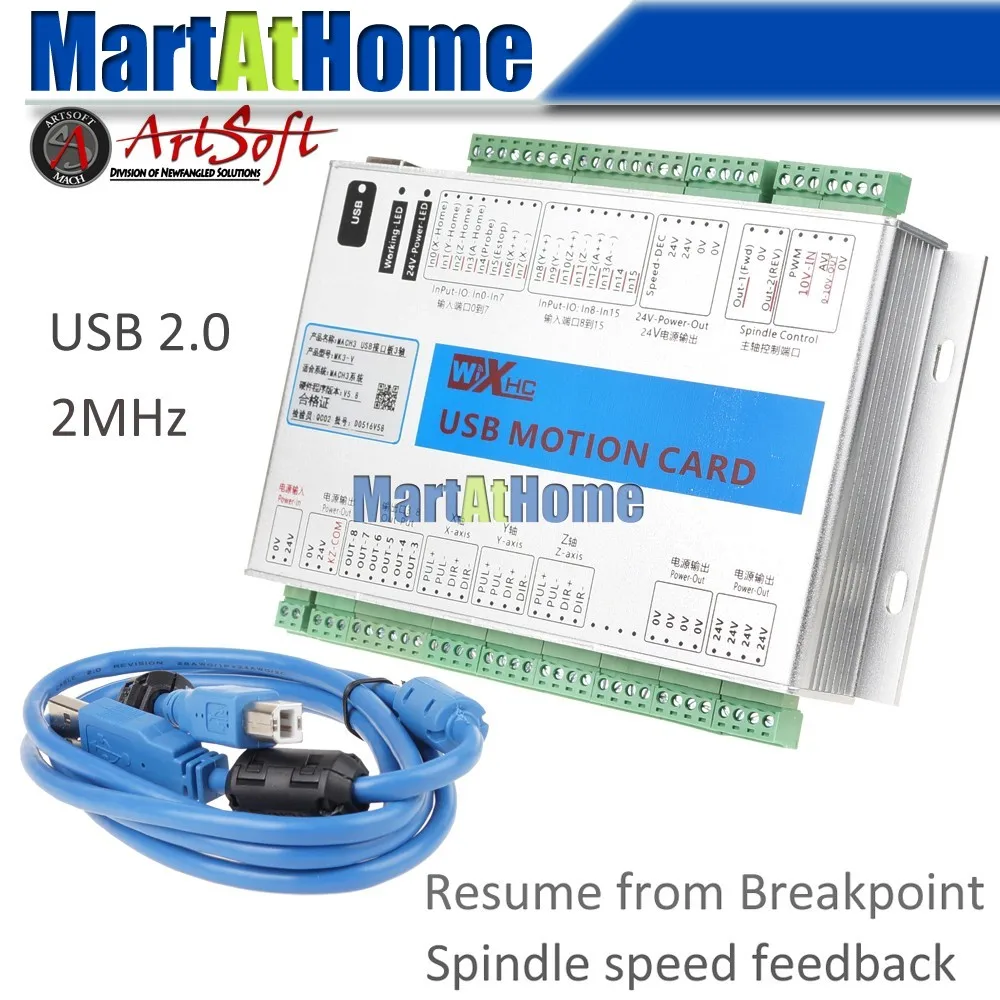

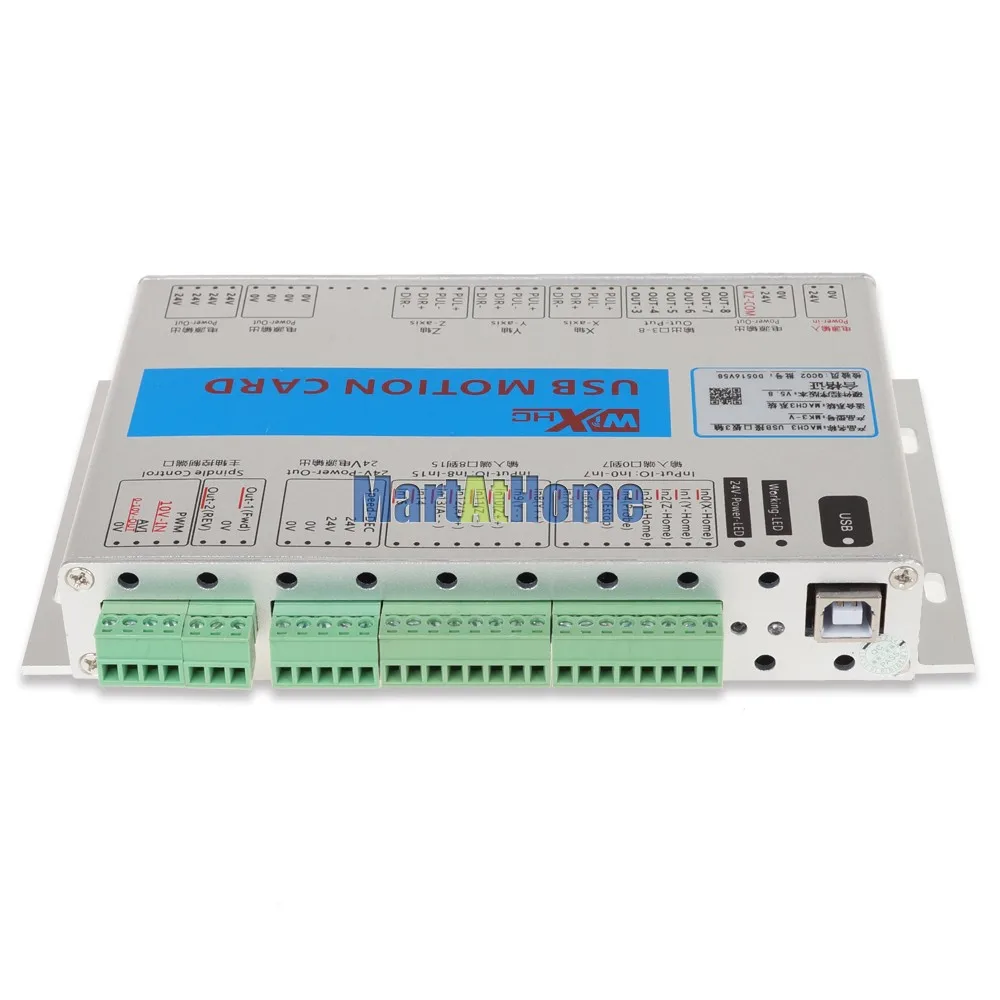

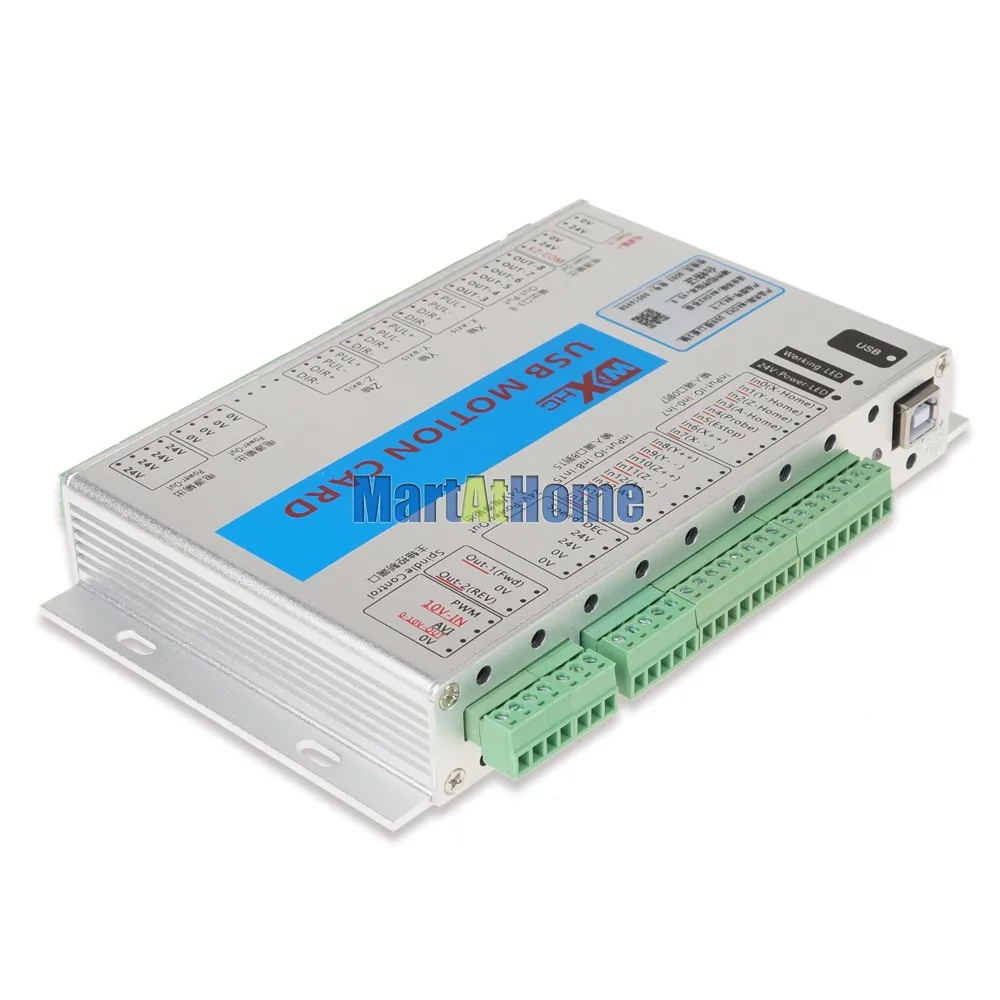

MK3-V Mach3 USB 3 оси ЧПУ управления движением карты Breakout Board 2000 кГц 2 МГц,
Поддержка восстановления от точки останова и скорости вращения шпинделя
I. Комплектация:

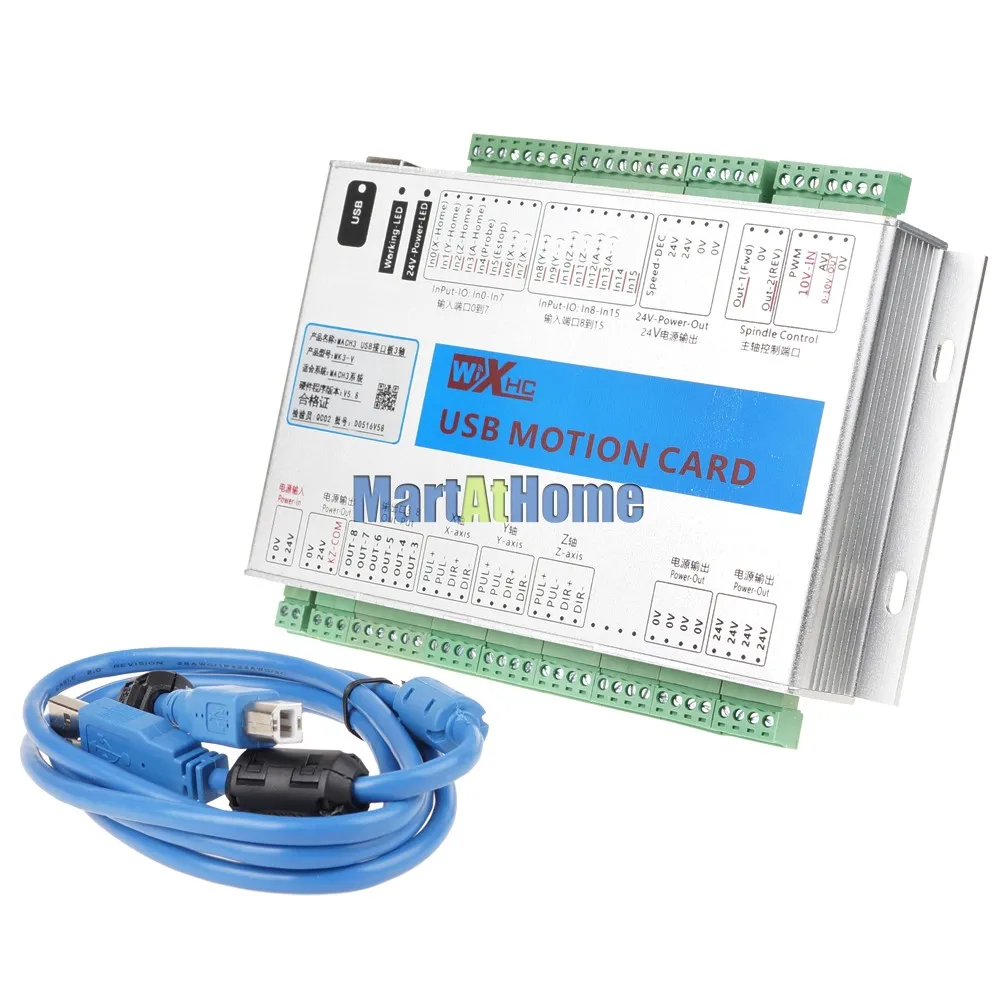

1 х ЧПУ Mach3 USB 3 осей управления движением карты USB кабель (1 шт.); 1 x CD (Mach3 Version3.043.066, Инструкция,) Руководство по эксплуатации на английском языке-1 шт.II. Обзор: материнская плата
Это последнее поколение 3Осей управления движением картыЭто пятое поколение, которое называетсяMK3-V. Он поставляется с восстановлением функции точки останова и обратной связью скорости вращения шпинделя. Теперь MK3-V прочнее, стабильнее и лучше работает.
II. Особенности:
Особенности:
Два процессора, ARM + FPGA, больше мощности обработки Поддержка всех версий Mach3. Не могли бы возобновить от останова Поддержка скорости вращения шпинделя. USB разъем не нужно устанавливать драйвер,Подключи и работай под всеми версиями Windows. Полная поддержка USB с возможностью горячей замены, Мониторинг состояния подключения USB в любое время. При рабочем состоянии Mach3, usb-кабель отключается, а затем подключается, подключение будет нормальным. Поддерживает 3 оси связь. Максимальная ступенчатая частота импульса 2000 кГц,Можно подключить сервопривод/шаговый драйвер. Световой индикатор показывает различный рабочий статус, например, подключение USB, подключение Mach3 и так далее. 16 входной порт, 8 выходной порт. Порты ввода/вывода могут быть расширены. Все IO порт полностью изолирован, сильный анти-помехи, стабильная производительность. Бортовой изолированный источник питания, не нужен внешний источник питания. Поддержка скорости вращения шпинделя PWM outpuT; Поддержка импульса шпинделя и вывода направления; Поддержка скорости вращения шпинделя на выходе от 0 до 10 в аналогового напряжения. Поддержка XHC серии беспроводных электронных мач3 MPG, таких как WHB04 MPG. С алюминиевой оболочкой, эффективно защищающей помехи, Стабильная и надежная производительность. Может работать в соответствии сWindows 7, 8, 10, система (в том числе 32-битными и 64-битными)III. Интерфейс схемы:
Характеристическая вязкость полимера. Размеры:
V. Простое подключение Описание
1.Электрические характеристики
Описание параметров
Процессор
Двухдиапазонный Wi-процессоров,Рука + FPGA
Ось вращения выходного контроля
Управляющий ток
Изолированный открытый коллекционный выход 5V, 20mA
Привод
Пульс + Направление выход
Выходная частота
2000 кГц
Перемещение по оси
3-axis
Изоляция напряжения
3.5KV
Шпинделя инвертор выход
Аналоговый выход напряжения
0-10V
ШИМ-выход
5 В, 1 кГц, рабочий; 0-100%
Пульс + Направление выход
5 В, 15 Гц до 4 кГц
Скорость вращения шпинделя вход
Входной сигнал
Изолированный вход, импульсный сигнал 5 В
Изоляция напряжения
3.5KV
8 ввода-вывода выход
Управляющий ток
Изоляция: 50 мА, 25 в
Изоляция напряжения
3.5KV
16 ввода-вывода вход
Входной ток
Изолированные входы, 5 мА, максимальное напряжение 25 в
Изоляция напряжения
3.5KV

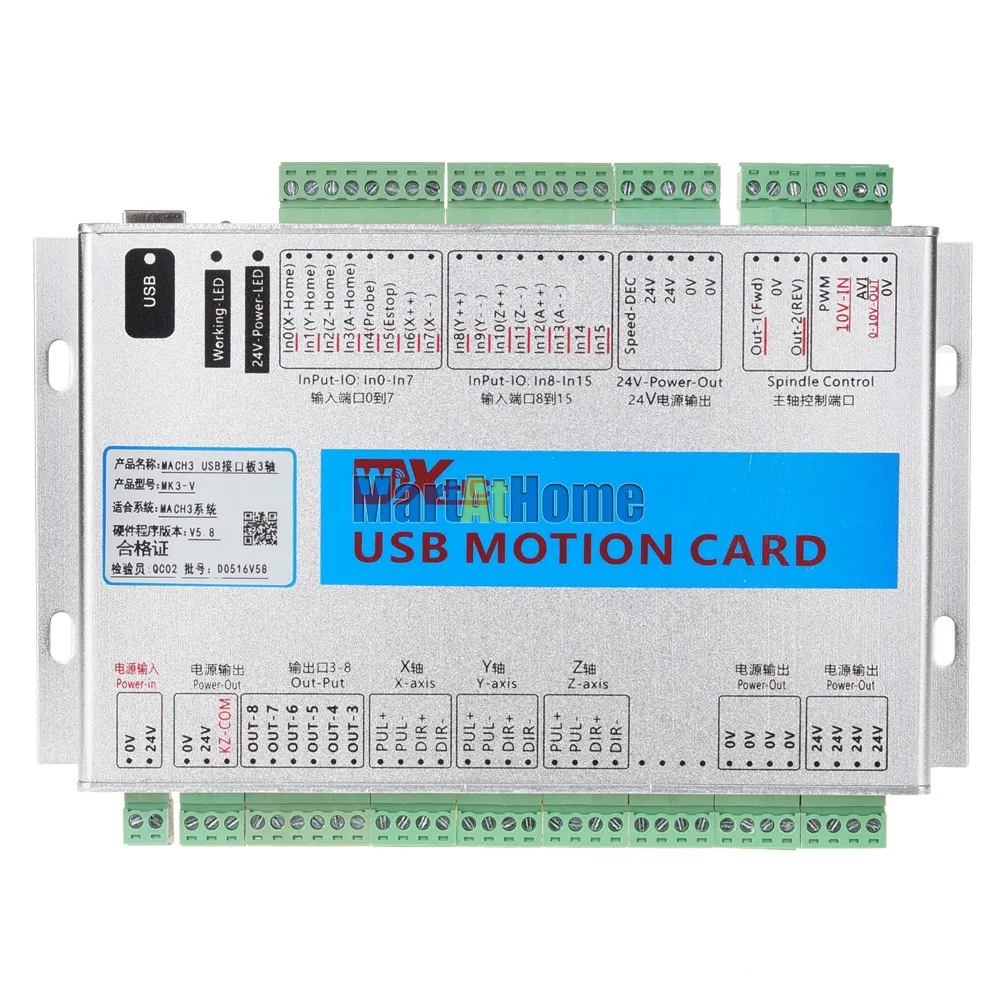

Mach3 положение порта
P1 порт
USB интерфейс
Соответствует USB2.0 стандарт

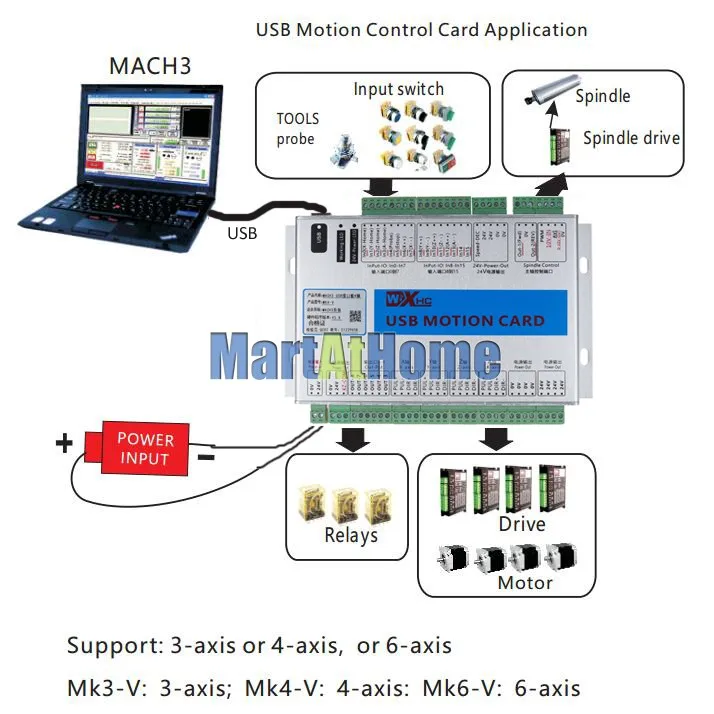

2. Схема подключения приложения и Инструкция по монтажу
