JVR (800-1) Многофункциональный 3-фазный и монитор напряжения (3-фазное и реле напряжения) Особенности: Защита от потери фазы Защита фазовой последовательности Защита под напряжением Защита от перенапряжения Защита от дисбаланса фазы Дисплей напряжения Записи ошибок Размеры (мм): 80 H × 40 W × 54D Предупреждение! Продукт обычно устанавливается на входной стороне источника питания, и он не может быть установлен на выходной стороне инвертора 1 Обзор продукта JVR (800-1)-многофункциональное устройство контроля и защиты, которое включает в себя синхронизацию, подсчет и отображение напряжения, защиту от перенапряжения и низкого напряжения, защита открытой фазы и защита фазовой последовательности. Он использует передовые микропроцессорные чипы и нелетучую технологию хранения. Китайский ЖК-дисплей прост в эксплуатации. покажите напряжение тока, отключите питание, чтобы защитить оборудование при превышении напряжения, низкого напряжения, потери фазы и фазового разворота. он подходит для различных пассажирских лифтов, грузовых подъемников, подъемников, станков и других устройств, которые часто запускаются.

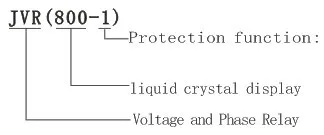

2 Модель и значение
3 основные функции

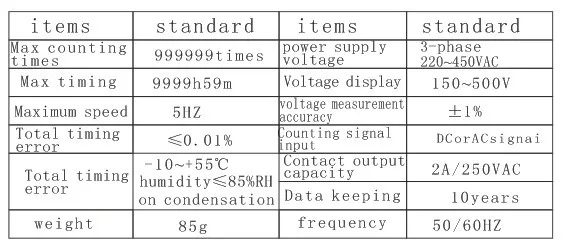

4 Основные технические параметры
Коды параметров
Тип
Коды
Параметры
Настройка
Диапазон
Завод
Диапазон
Примечания
НапряжениеНастройка
F11
Перенапряжение
Комплект
380-600
437 в
Например: под заводским комплектом,
≥437 в,Перенапряжение
Сигнализация;≤435, возврат
≤304 в, под напряжением
Сигнализация;≥306 в, возврат
F12
Низкое напряжение
Комплект
100-380
304 в
F13
Разница в возврате
1-20
2 в
Действие
Время
F21
Над или под
Напряжение
0,1-20
5,0 В
F22
Потеря фазы
0,1-20
3,0 S
F23
Фаза Vrong
0,1-20
1,0 S
Функция
F80
Разница в фазе
Между CA и
AB
Если последовательность фазы верна, ЖК-дисплей
Показывает 240 градусов, если фаза
Неправильно, ЖК-дисплей показывает 120 градусов, фаза
Сбой Показывает 0 градусов.
F90
Возврат к
Заводской набор
Очистите общее время подсчета и
Номер счета.
F91
Четкая запись
Сброс всех настроек по умолчанию
Конец
Комплект выхода
Завершить настройку внутренних параметров

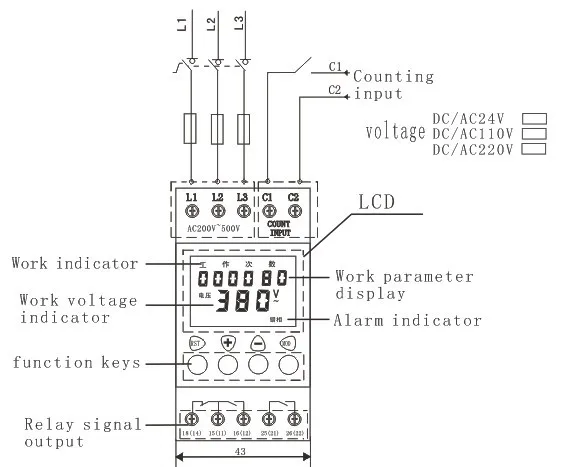

6 проводов
Примечания: 1. Релейный выход закрыт, когда прибор работает нормально, он будет работать, когда инструмент потеряет мощность или сбой 2. подсчет сигнала-это сигнал напряжения, а уровни напряжения делятся на постоянный ток/AC24V, DC/AC110V, DC/AC220V (для других напряжений могут быть настроены), AC и DC может быть, обратите внимание на положительные и отрицательные полярности, если сигнал является напряжением постоянного тока.
