Индикатор тензодатчика HX560

И. Обзор:HX560-это электронный прибор для измерения сопротивления, его принцип работы заключается в изменении значения сопротивления, а затем после преобразования цепи в электрический выход.Кнопка счетчика для завершения работы, преимущества: простая структура, простота в использовании, стабильная производительность, надежность, высокая чувствительность и скорость измерения и так далее.

Во-вторых, применение:Обширные авиационные, механические, электрические, химические, строительные, медицинские и многие другие области, используемые для измерения силы, давления, смещения, деформации, крутящего момента, ускорения и т. д.

В-третьих, технические параметры:Примечание по параметрам товараДифференциальное входное напряжение 20мв полномасштабное дифференциальное входное напряжение составляет 20мв2 точность данных 24 бит 24 бит A / D чип преобразователя.3 Частота обновления 80 Гц частота обновления данных4 рабочее напряжение 7 ~ 12 В постоянного тока5 рабочий ток <50 мА6 Рабочая температура-40 ~ 65 по Цельсию7 Температура хранения-40 ~ 65 по Цельсию8 размер 56*45*10 мм Длина X Ширина X высота

В-четвертых, дисплей интерфейса и инструкции по эксплуатации:(1) Единица отображения электронных весов: мг (миллиграммы); Г (г); Кг (килограммы); Т (Т);(2) ключевое Описание:Прикол: функциональные клавиши; Вверх: предыдущий; Вниз: следующий; Рот: от плюс клавиша; Слева: от минус клавиша;

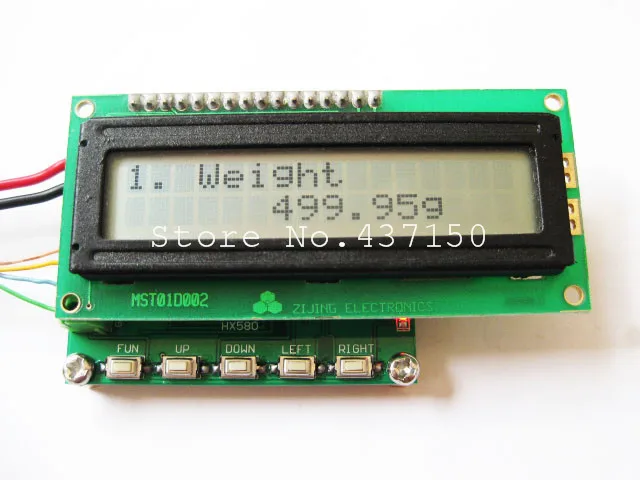

4,1, с указанием данных весаШрифт отображения интерфейса:Первая линейка "1. Вес"Вторая строчка "*****. ** Г"При настройке калибровочного веса и калибровочного блока, в этом интерфейсе можно завершить калибровочную операцию.Калибровка нуля: (FUN: функциональная клавиша) + (рот: от плюс клавиша) две кнопки нажимаются одновременно, на экране отобразится строка "Калибровка нуля".Калибровка кода закона: (забава: функциональная клавиша) + (слева: от минус клавиша) две кнопки нажимаются одновременно выведет струну "калибр веса".Комментарий:Нулевая Калибровка: электронные весы, взвешивающие независимо от того, размещены ли данные измерений.Калибровка кода закона: электронные весы включают меру в Кодекс после того, как данные должны быть написаны кодекс и единица веса.Электронные весы Калиброванные единицы измерения: мг (миллиграммы); Г (г); Кг (килограммы); Т (Т);

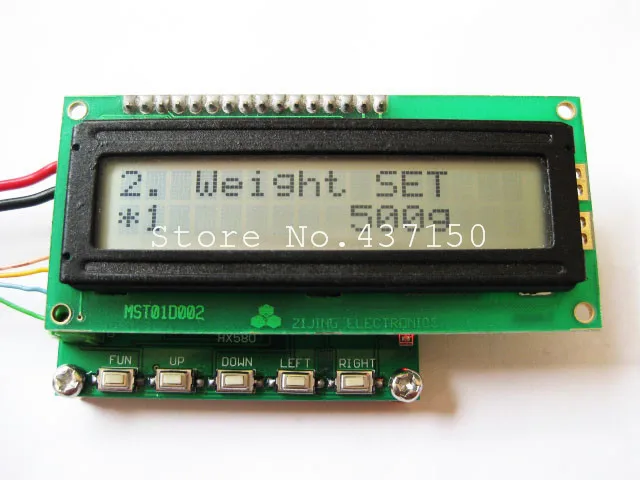

4,2, задайте код способа измерения весаШрифт отображения интерфейса:Первая линейка "2. Набор весов"Вторая линейка "* 1 ***** g"Управление клавишами:FUN: функциональные клавиши; (Выберите настройки данных bits)Рот: из канадской облигации;Слева: так как клавиша минус;

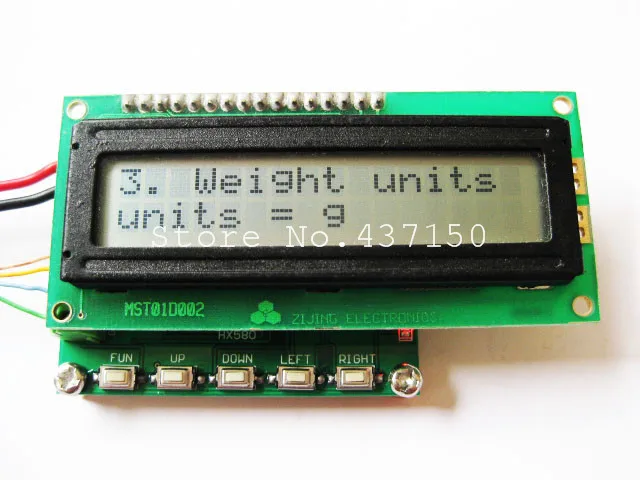

4,3, установить единицу измерения веса кода законаШрифт отображения интерфейса:Первая линейка "3. Единицы измерения веса"Вторая линейка "единицы = г"Управление клавишами:Рот: из канадской облигации;Слева: так как клавиша минус;

4,4, дисплей электронный датчик весов значение ADCШрифт отображения интерфейса:Первая линейка "4. Вес АЦП"Вторая строка "ADC = *******"

V. ПроводкаОпределение подключения P1:Номер символа означает1 VDD положительный модуль питания (7V ~ 12V)2 GND отрицательный модуль питания

Определение проводки P2: электропроводка датчик весовНомер символа означает1 положительный источник питания для электронных весов AVDD (обычно красный)2 I + электронные весы, неинвертирующий вход (обычно зеленый)3 I-инвертирующий вход для электронных весов (обычно белый)Электронные весы 4 GND отрицательной мощности (обычно черные)

5,2, используя процесс:Перед использованием ознакомьтесь с инструкцией:Задал правильные шаги или ошибся.1. Сначала необходимо подключить калибровку нуля датчика.(2) а затем загрузите код закона, введите единицу измерения веса, выбранную единицу веса, нажмите кнопку калибровки грузиков.

Примечание: дисплей не подсвечивается, пользователь может заменить подсветку, (стандартный интерфейс LCD1602).
