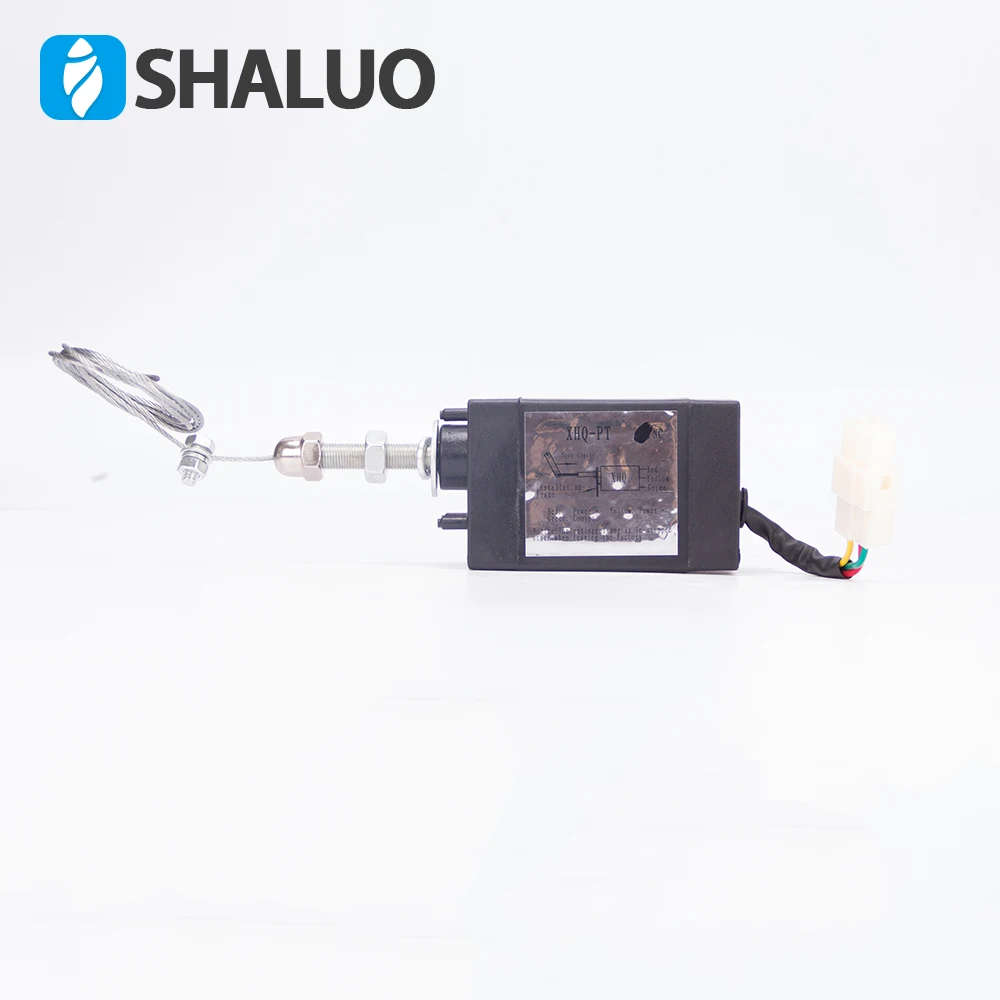

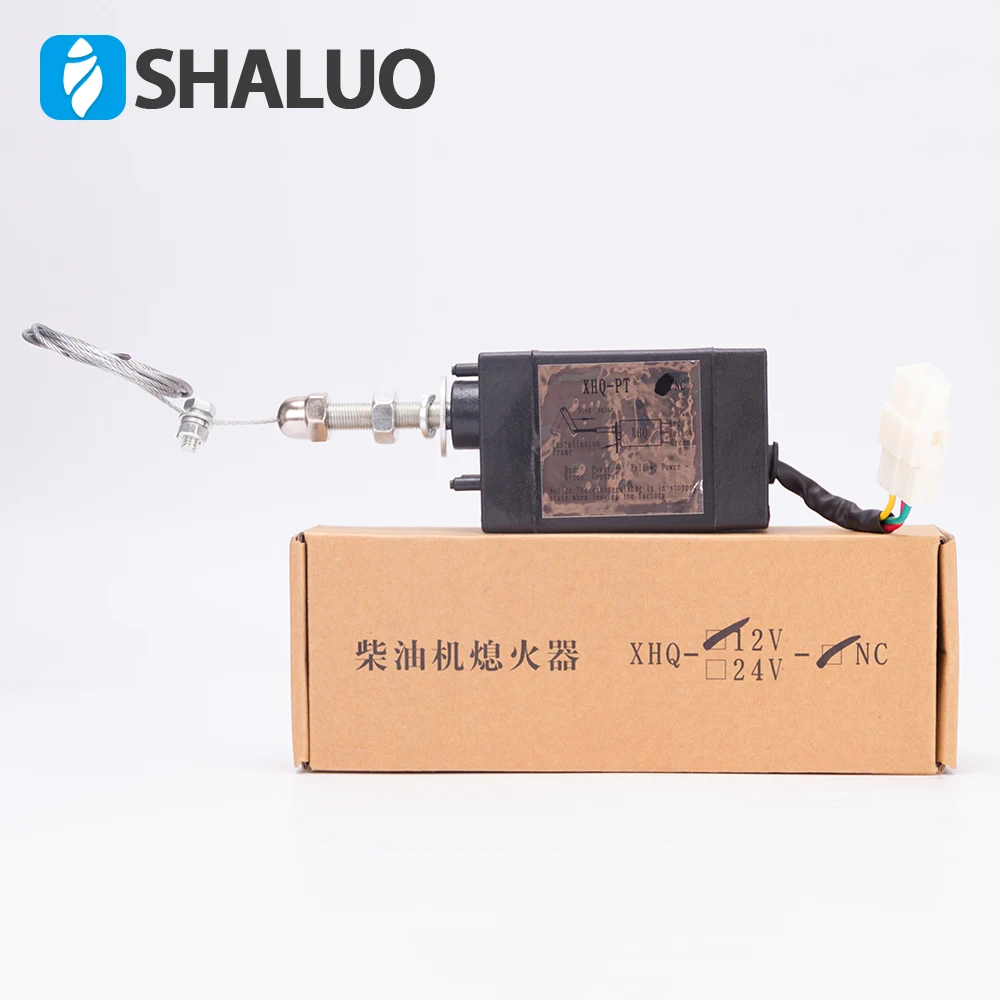

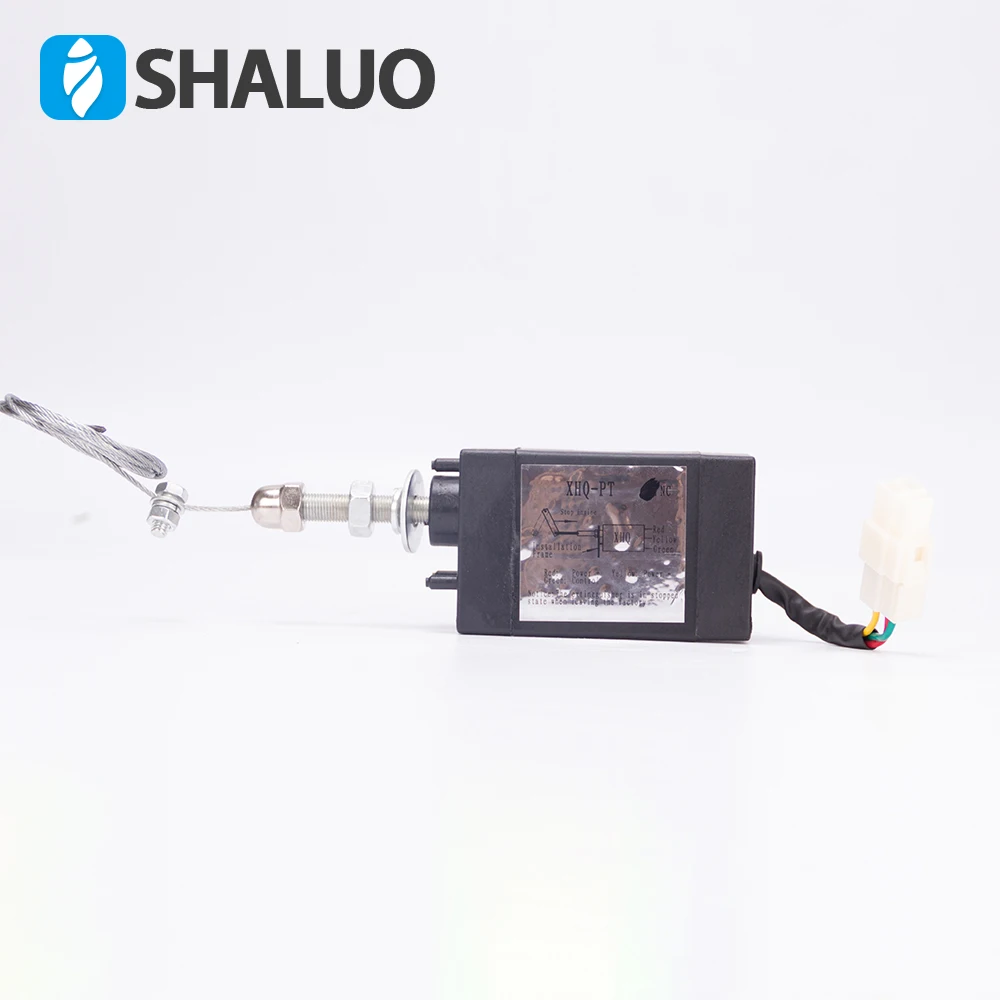

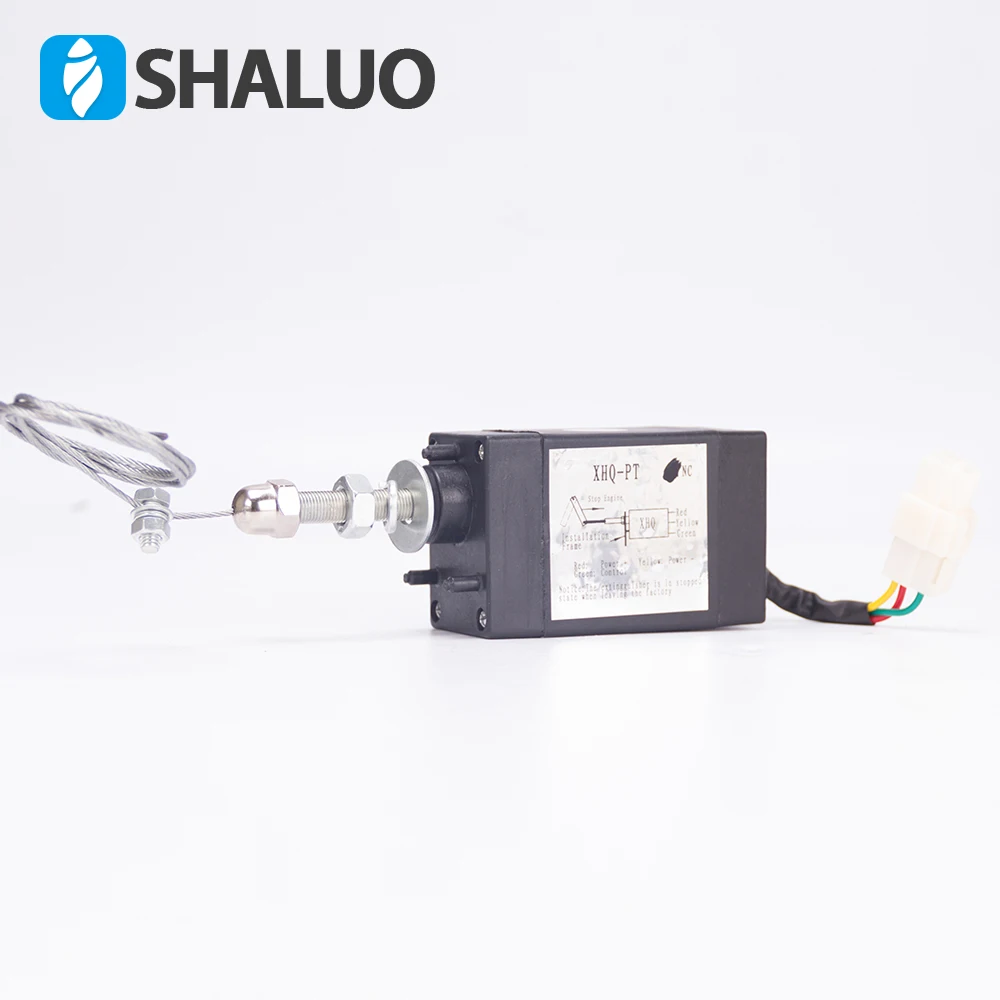

Нормальное закрытие NC 12V двигатель устройство для выключения клапана XHQ-PT-NC нормальное открытие 12В 24В

Внешний вид нормального и нормального близкого одинаковы, только разница:

Нормальный закрытый стиль: NC(√),При выключении питания он потянет.При включении он нажимается.

Нормальный открытый стиль: NC ( ), при включении питания он потянет. При выключении питания он нажимается.

Один: Технические параметры

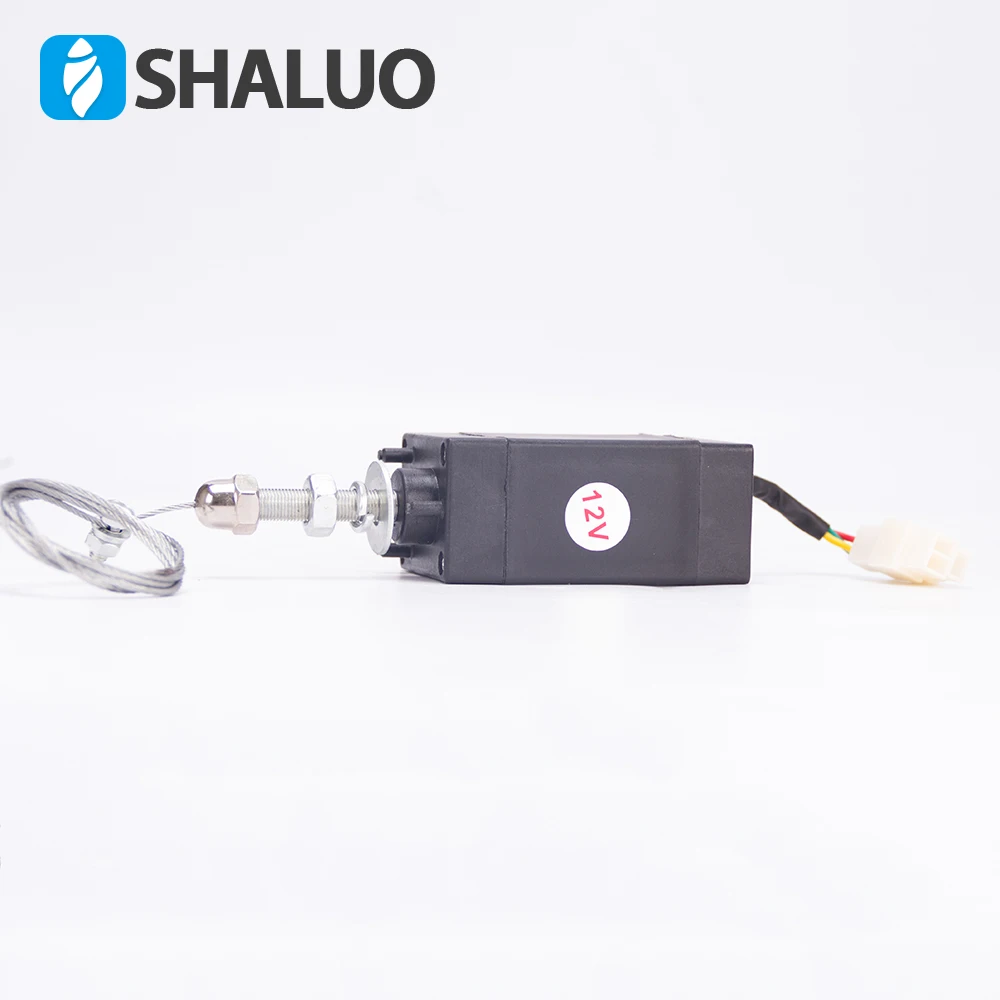

Назначение рабочего напряжения: 12 В (9-15 В постоянного тока) 24 В (18-30 В постоянного тока)

Назначение: 12V-2.0A 24V-1.0A (полный ток действия движется на месте автоматически отключает питание, рабочий ток <15mA)

В линии управления Рабочий ток: <15 мА

Ход: 53 + 1 мм.

Максимальное натяжение: 90N.

Температура окружающей среды: от-30 до 60 град C

Время действия: менее 2 секунд.

Огнетушитель для защиты от перегрузки: нагрузка слишком большая или застревает, перестаньте работать автоматически, избегайте повреждения устройства розжига. Отключите питание через некоторое время, повторно питание, огнетушитель от сброса неисправности, может возобновить нормальную работу.

Два, проводка устройства розжига:

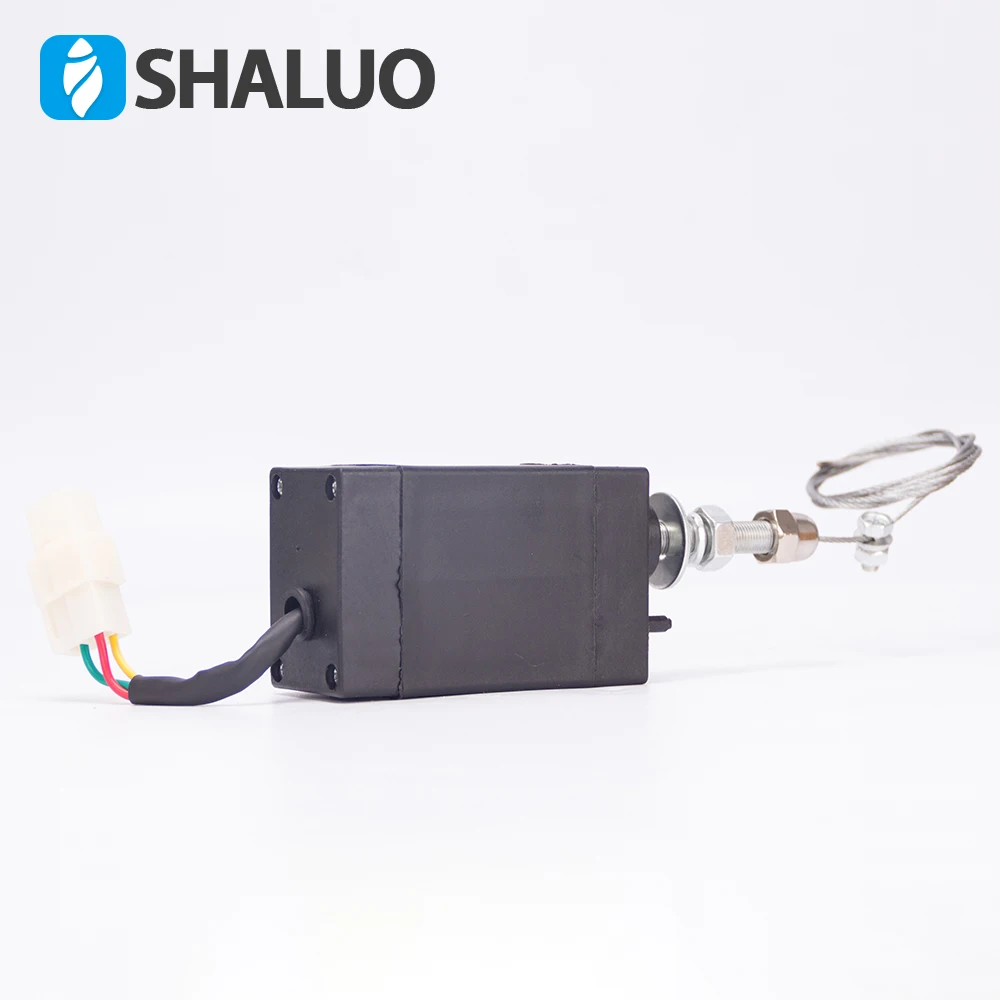

Устройство зажигания имеет 3 свинцовых провода, как указано ниже:

Красный: подключите положительный источник питания: катод источника питания (желтый зеленый или синий) в качестве линии управления:

Открытого типа: Действие огнетушителя линии управления, действие на месте, автоматическая остановка. Выпуск питания огнетушителя, действие на месте, автоматическая остановка.

Закрытый тип:Управляющая линия действия огнетушителя, действие на месте, автоматическая остановка. Выпуск линии управления питанием огнетушителя, автоматическое действие остановки на месте.

Три, установка и уведомление

Установка и ввод в эксплуатацию должны обеспечить действие огнетушителя на месте раньше, дизельный двигатель остановить управление стержень не действие до предела и Огнетушитель застрял, в противном случае Огнетушитель Внутренняя схема защиты от перегрузки, автоматическое устройство розжига перестает работать, Огнетушитель должен отключить питание, настроить положение крепления, вернуться к огнетушителю на электричестве, Воспламенение, которое может возобновить нормальную работу.
