DT02-3 CNC беспроводной инструмент Настройка Калибр Z Axis сеттер Универсальный
Mach3, UcStudio, SINUMERIK (SISMENS), MITSUBISHI
I. Комплектация:
1 х DT02-3 ЧПУ беспроводной инструмент настройка датчика
Руководство пользователя-1 шт.;
II. Описание:
Модернизированы!
ЭтоВ 3rd поколения DT02-3. Теперь триггерный сигнал более стабилен, чем DT-02 2-го поколения.
III. Применение:
Этот маломощный беспроводной инструмент для настройки подходит для работы со всеми видами станков с ЧПУ, таких как резьба по камню и резьба по нефриту.
Поддержка системы ЧПУ:Mach2,Mach3, UcStudio, SINUMERIK (SISMENS) и MITSUBISHI.
Характеристическая вязкость полимера. Электрические характеристики
1. Приемника
Рабочее напряжение:5 ~ 24 В постоянного тока
Рабочий ток:Номинальный ток: <20MA
Радиус действия беспроводного сигнала:20 м
Внутренний релейный выход:Поддержка нагрузки 250 В/50 мА; Нормально открытый; Курок ножа, реле закрыто.
Кабель:1,5 метр
2. Датчик настройки инструмента
Рабочее напряжение: 2,4 В ~ 3,6 В постоянного тока (используются 2 батарейки AAA, могут работать не менее 6 месяцев)
Рабочий ток: Номинальный ток <20uA;
Беспроводное расстояние: 20 метров
Точность зонда: 0,01 мм
Предупреждение о низком заряде: пожалуйста, обменяйте батареи при низкой мощности светодиода.
V. Инструкция по эксплуатации:
1. Подключите приемник к системе ЧПУ:

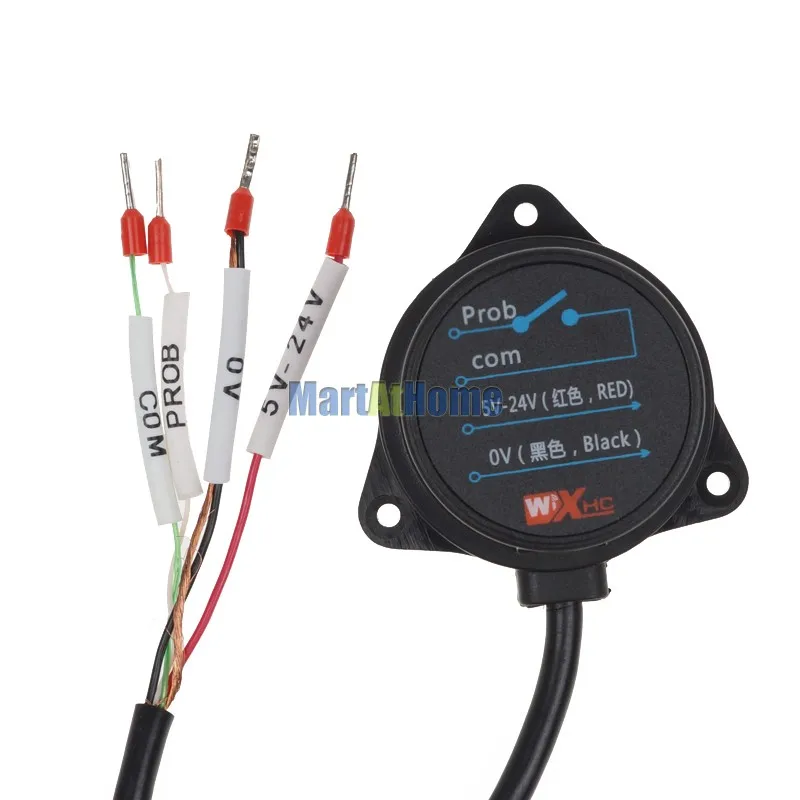

Конфигурация контактов приемника:
5-24V: Внешний вход питания, 5-24 В постоянного тока, ток менее 100 мА
С напряжением 0 В: Питание приемника, 0 В.
Проб: Выход внутреннего реле в приемнике. Когда триггер получен, приемник немедленно включил внутреннее реле, затем зонд и связь COM вместе.
COM: Выход внутреннего реле в приемнике. Когда триггер получен, приемник немедленно включил внутреннее реле, затем зонд и связь COM вместе.
VI. Устранение неполадок инструкции по уходу за изделием
1. Нажмите устройство настройки инструмента, зонд светодиодный свет и RF светодиод.
Причина:Проверьте мощность приемника, убедитесь в том, что получаемая светодиодная вспышка работает.
2. Нажмите на устройство настройки инструмента, датчик led out, RF led out и low-power led out.
Причина:Проверьте, установлена ли батарея на манометре; Проверьте, что батареи установлены правильно отрицательные; Проверьте, имеет ли аккумулятор питание.
3. Нажмите устройство настройки инструмента, зонд led out, RF led out и низкая мощность led light.
Причина:Обмен аккумуляторов устройства.
