Особенности:
Применение специальную benchmark интегральную схему и высокую точность измерения тока резисторОбеспечивает более стабильный постоянный ток (при 20 °C-60 °C постоянный ток5 А, температура не ниже 5%). Особенно подходит для светодиодный-драйвера.
Фиксированный указатель поворота ток составляет 0,1 раз больше, чем текущее значение (при зарядке, б/уЧтобы определить, полностью ли заряжен аккумулятор);
Высокий выходной ток, максимальный выходной ток может достигать 8А.
Низкочастотный конденсатор, низкочастотный конденсатор уменьшает выходную рябь.
Модуль параметры:
Свойства модуля: неизолированный понижающий модуль, постоянный ток иМодуль постоянного напряжения (CC CV), модуль зарядки
Входное напряжение: 7-40 в
Выход напряжение: 1,2-35В (плавная регулировка)
Ток на выходе: 8А, макс. (температура трубки превышает 65 °C, пожалуйста, добавьтеВентилятор охлаждения)
Постоянный ток Диапазон: 0,2-8A (регулируемый)
Указатель поворота ток: постоянный ток значение * (0,1), указатель поворота токИ связь значений постоянного тока. Например, значение постоянного тока 3 А,Указатель поворота ток установлен в 0,1 раз постоянного тока (0,1 * 3A = 0.3A).В тех случаях, когда Отрегулируйте постоянный ток 2A, затем включите лампы ток составляет 0,1Раза постоянного тока (0,1 * 2A = 0.2A).
Указатель поворота ток крепится к 0,1 времени в этой версии (на самом деле Лампа сигнала поворотаТекущее значение, вероятно, не очень точное), это для того, чтобы определить, является лиАккумулятор полностью заряжен.
Выходное напряжение: 1 в
Выходная мощность: Максимальная мощность составляет около 300 Вт, температура трубки превышает65 градусов, пожалуйста, добавьте вентилятор.
Эффективность преобразования: до примерно 95% (более высокая производительностьНапряжение, чем выше эффективность)
Рабочая частота: 180 кГц
Выходная рябь: полоса пропускания 20 м (только для справки)
Вход 24 В, выход 12 В, 5 А, рябь около 50 мВ (без шума)
Рабочая температура: Промышленный класс (от-40 °C до + 85 °C)
Ток без нагрузки: Стандартный 20 мА (24 В, понижающий до 12 В)
Регулировка нагрузки: ± 1% (постоянное напряжение)
Регулировка напряжения: ± 1%
Постоянная точность и температура: фактический тест, Температура модуляИзменения от 25 до 60 градусов, изменение постоянного токаЗначение меньше 5% (значение постоянного тока 5A)
Скорость динамического отклика: 5% 200uS

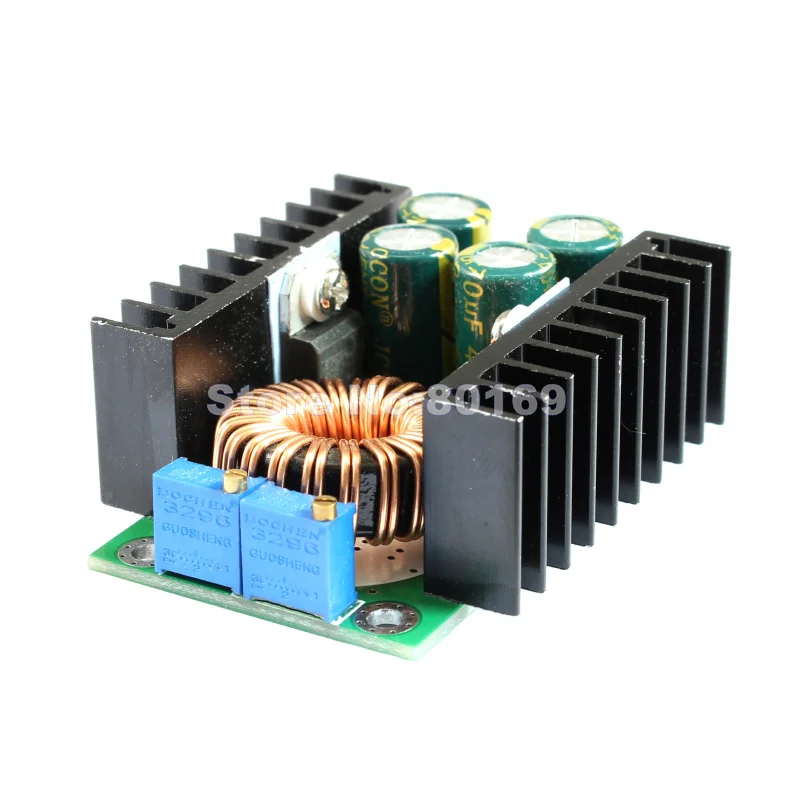

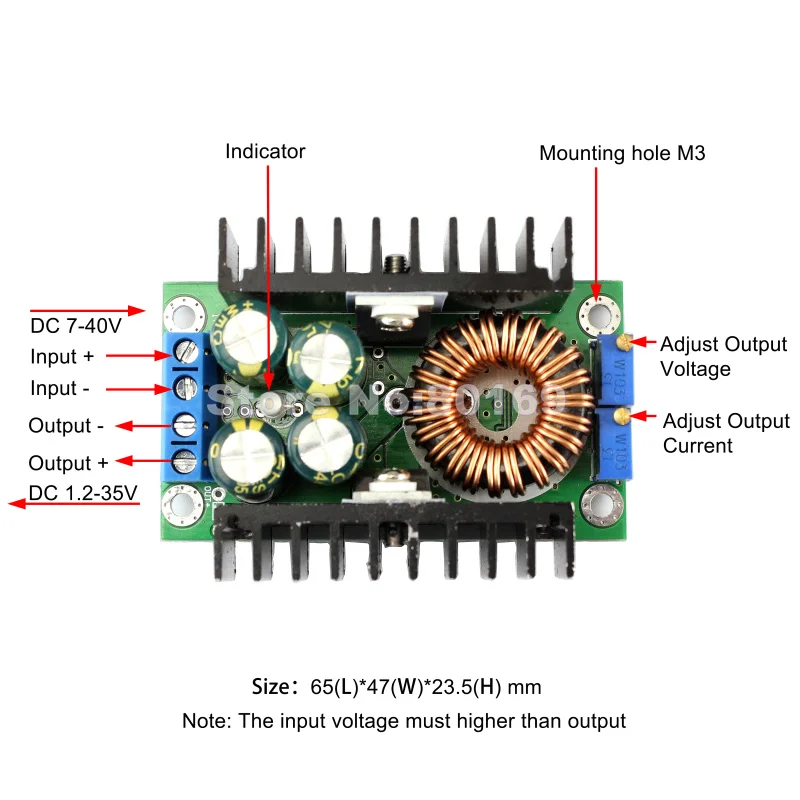

Регулировка потенциометра: по часовой стрелке (Увеличение), против часовой стрелки (Уменьшение). Потенциометр, близкий к входному порту, предназначен для регулировки напряжения(CV), потенциометр, близкий к выходному порту, предназначен для настройки тока (CC).
Индикатор: двойной цветной индикатор. Когда индикатор заряжается красным,Полностью заряженный зеленый (без нагрузки зеленый).
Защита от короткого замыкания на выходе: Да, постоянный ток (постоянный токЗначение, которое вы установите)
Защита от обратной полярности на входе: нет,
Выход предотвращает обратную связь: нет.
Проводка: терминал
Размеры: 65 (Д) * 47 мм (Ш) * 23,5 (H) мм
Область применения:
Мощный светодиодный привод постоянного тока,
Литиевая батарея (или железный аккумулятор), зарядка,
Аккумулятор 6 в, 12 В, 14 В, 24 В,
Никель-кадмиевый никель-металлический гидридный аккумулятор (аккумулятор), зарядка,
Панели солнечных батарей и ветряные турбины
Батарея Емкость аккумулятора:
Убедитесь, что аккумулятор имеет напряжение и ток зарядки, которые вам нужны,Входное напряжение модуля.
Отрегулируйте потенциометр постоянного напряжения, Отрегулируйте выходное напряжение наОколо 5 В.
Используйте мультиметр в шкале тока 10 А для измерения выходных данных, коротких замыканийТока, и Отрегулируйте потенциометр тока, чтобы убедиться, что выходТок до ожидаемого значения зарядного тока.
Отрегулируйте потенциометр постоянного напряжения, чтобы выходное напряжение достигаетНапряжение поплавка;
Подключен к батарее, попробуйте зарядить.
(1,2,3,4 шагов, чтобы подключить модуль питания, вход, выход, без нагрузки, неПодключите аккумулятор.)
Светодиодный привод постоянного тока:
Убедитесь, что рабочий ток и максимальное рабочее напряжение светодиодный, который вам нуженДля езды на автомобиле.
Отрегулируйте потенциометр постоянного напряжения, Отрегулируйте выходное напряжение наОколо 5 В.
Используйте мультиметр в шкале тока 10 А для измерения выходных данных, коротких замыканийТока, и Отрегулируйте потенциометр тока, чтобы убедиться, что выходДо ожидаемого светодиодный рабочего тока.
Регулируйте потенциометр постоянного напряжения, выходное напряжение достигаетМаксимальный светодиодный рабочий напряжение.
Подключите светодиодный, протестированный.
(1,2,3,4 шагов, чтобы подключить модуль питания, вход, выход, без нагрузки, неПодключите светодиодный модуль.)
Посылка включает в себя:
1 x DC-DC понижающий преобразователь модуль 300W
