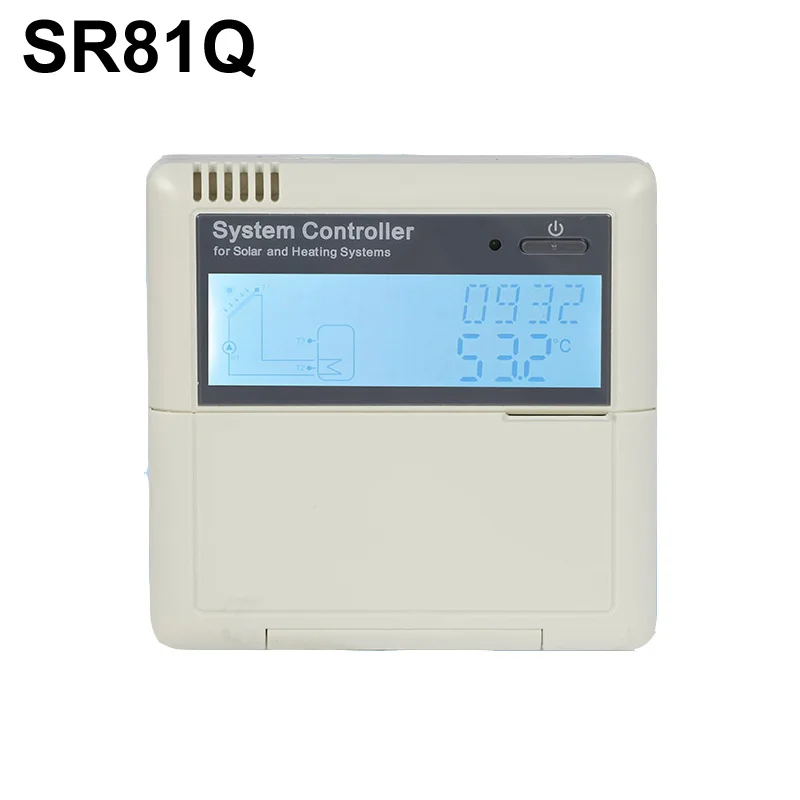

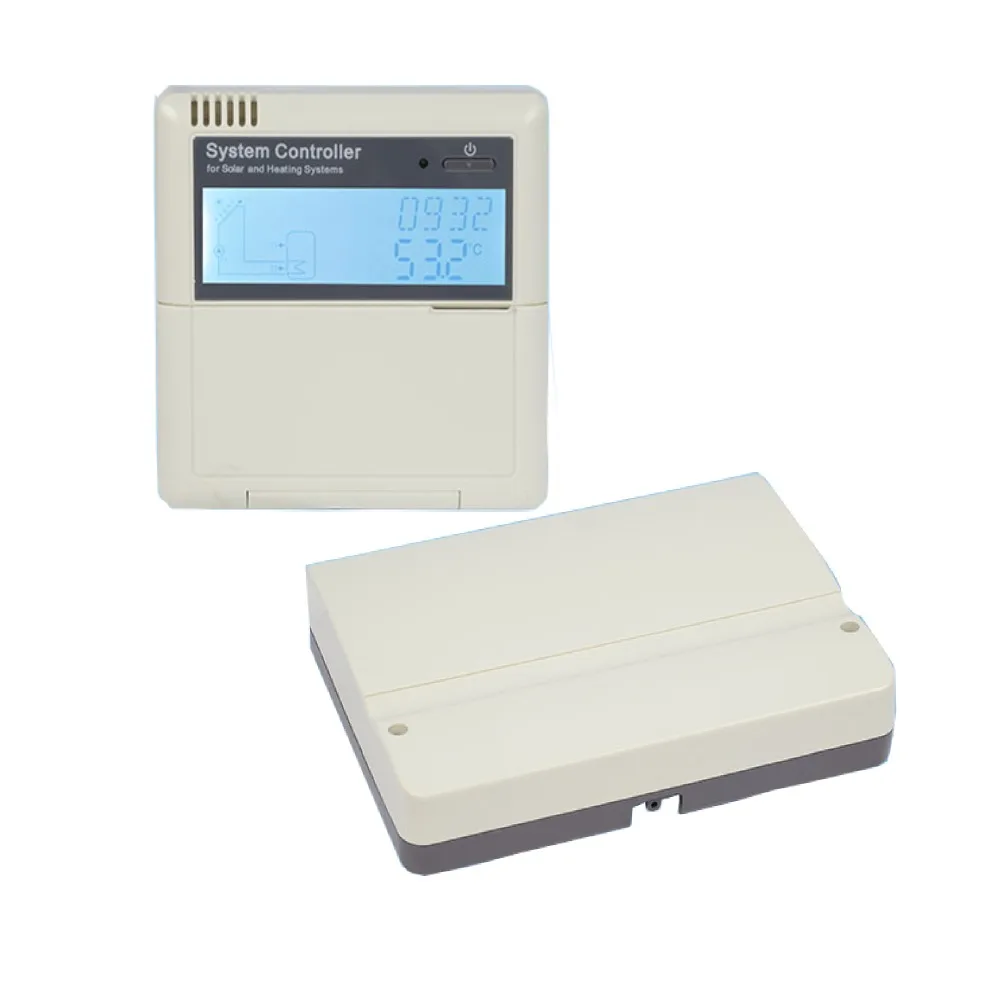

Контроллер солнечного водонагревателя SR81Q (старый обновленный SR868C8Q), 10 кнопок на передней крышке с отдельной клавиатурой



Краткое описаниеСтарая обновленная версия SR868C8QТочность измерения температуры: 0,1 с10 кнопок на передней крышке.С отдельной клавиатурой

Емкость приложенийМакс. Количество коллекторов: 1Макс. Количество резервуаров для хранения: 1Макс. Количество реле: 4Макс. Количество датчиков: 6Макс. Количество приложений для визуализации: 1FRT:1 * Электронный расходомер лопастного типаVFS:1 * датчик расходомера грунфосСигнальный порт для насоса: IPWM1Технические данныеРазмер клавиатуры: 120 мм x 120 мм x 18 ммРазмер контроллера (версия 1,5 кВт): 187 мм x 128 мм x 46 ммРазмер контроллера (версия 3 кВт): 218 мм x 165 мм x 55 ммРазмер контроллера (версия 4 кВт): 218 мм x 165 мм x 55 ммЭлектропитание: AC100-240V,50-60 Гц.Потребляемая мощность: <2,5 ВтНоминальное импульсное напряжение: 2,5 квКорпус: пластик АБСТип защиты: IP41Крепление: настенное креплениеУправление: 10 кнопок на передней крышке.Точность измерения температуры: ± 0,1ОCДиапазон измерения температуры коллектора: -10ОC ~ 220ОCДиапазон измерения температуры бака: 0ОC ~ 110ОCПодходящая мощность насоса: можно подключить 3 насосаПодходящая мощность HK (резервный нагрев):1 шт. 1,5 кВтВходы: 6 датчиков,1 шт * Датчик Pt1000 (≤ 500ОC) для коллектора (силиконовый кабель ≤ 280ОС),5 шт * NTC10K, датчик B3950 (≤ 135ОC) для бака (ПВХ кабель ≤ 105ОС),1 * Электронный расходомер FRT роторного типа1 * VFS: датчик расходомера грунфосВыходы: 4 реле, для циркуляционного насоса и резервного нагрева1 * полупроводниковое реле, Макс. Ток 1 А2 электронных магнитных реле, Макс. Ток 2 А1 электронное Магнитное реле, Макс. Ток 2 А1 * беспотенциальное реле сверхнизкого напряжения (Сигнал Вкл/Выкл)1 Выход переменной частоты ШИМ (переключаемый 0-10 В)Температура окружающей среды: -10ОC ~ 50ОC.Класс водонепроницаемости: IP41

Дата --- Настройка датыТаймер тепла --- резервный нагревКруг --- Циркуляция горячей водыЗагрузка --- Настройка загрузки tank1COL --- коллектор 1Насос --- режим управления насосомCOOL --- функция охлажденияAUX --- вспомогательная функцияMAN --- ручной режимBLPR --- функция защиты от блокировкиФункция параллельного релеOHQM --- измерение тепловой энергииFS --- выбор типа расходомера.Переключатель UNIT---C-F единицRST --- заводские настройкиПароль --- набор паролейПраздничная функцияЗащита экранаЗащита от неисправностейПроверка неисправностей
