Обычная система контроля пожарной сигнализации детектор дыма 2 провода дымовая сигнализация Обычная оптическая дымовая сигнализация

Инструкции по установке и обслуживанию

Обычные Фотоэлектрические датчики дыма

Технические характеристики

Диапазон рабочего напряжения: от 9 до 28VDC вольт не поляризованные

Ток в режиме ожидания: 60uA @ 24 В постоянного тока

Максимальный ток сигнала тревоги (Светодиодный индикатор: ) 30 мА @ 24 ВД

Диапазон рабочей влажности: от 10% до 93% относительной влажности, без конденсации

Диапазон рабочих температур: от 14F до 122F (-10 to50)

Регулируемая чувствительность: 0,15 ~ 0.3dB

Высота: 55 мм устанавливается в основании

Диаметр: 103 мм

Вес: 155 г

Установка

Перед установкой

Примечание: это руководство должно быть оставлено у владельца этого оборудования.

Важно: детектор должен регулярно проверяться и поддерживаться в соответствии с требованиями NFPA 72. Детектор должен быть очищен не реже одного раза в год.

Общее описание

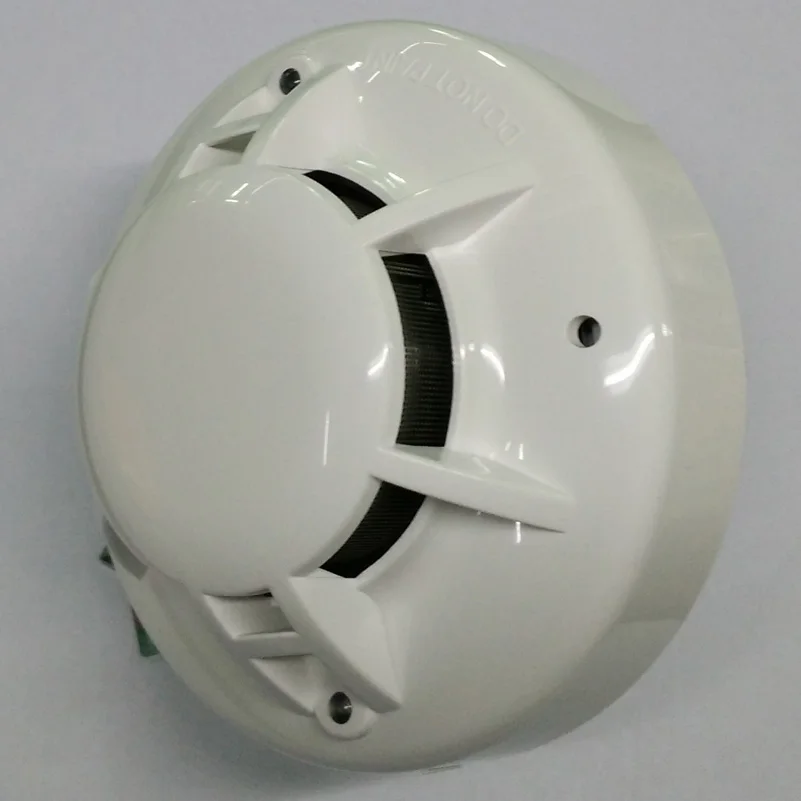

Устройство является фотоэлектронным детектором, в котором используется современная камера оптического зондирования. Этот детектор предназначен для обеспечения защиты открытой местности и использования с большинством обычных пультов управления пожарной сигнализацией.

Два светодиода на каждом детекторе обеспечивают локальную видимую сигнализацию 360. Они мигают каждые 3-5 секунд, указывая, что питание применяется, и детектор работает должным образом. Светодиоды запираются в сигнале тревоги. Светодиоды будут выключены, когда существует состояние неисправности, указывающее, что чувствительность детектора находится вне указанного предела. Сигнал тревоги может быть сброшен только в результате мгновенного прерывания питания.

Установка

Примечание: Все проводки должны соответствовать применимым местным кодам, законам и правилам.

Примечание: Убедитесь, что все основания детектора установлены, что схемы инициирующего устройства были протестированы и что проводка верна.

Перед установкой детекторов извлеките питание из схем запуска устройства.

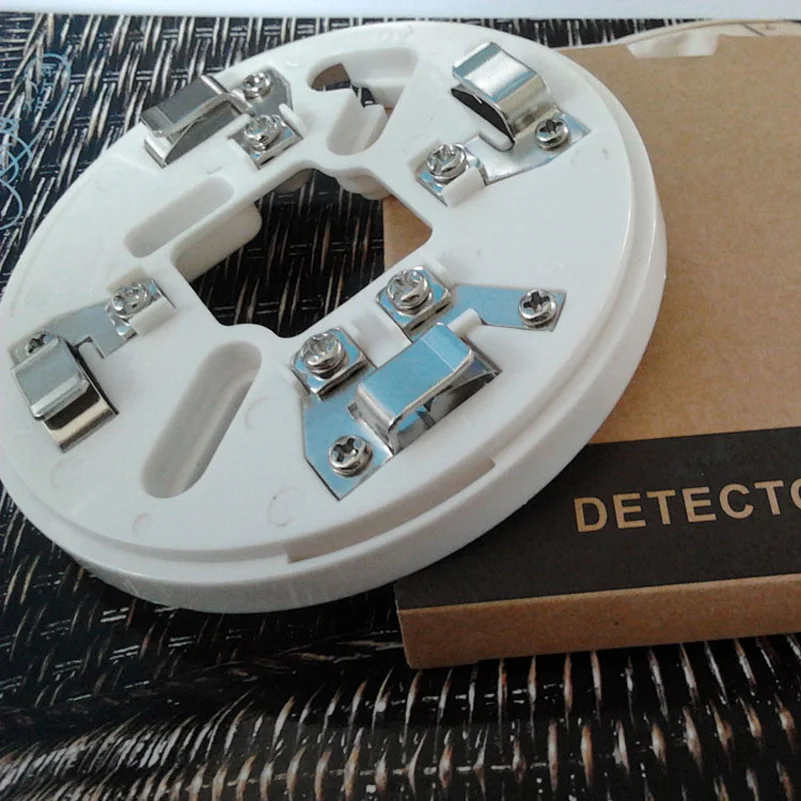

1. Проводите основание датчика на схему проводки, рис. 1.

2. Установите датчик в основание датчика. Вставьте датчик в основание, поворачивая его по часовой стрелке, чтобы закрепить его на месте.

3. После того, как все датчики были установлены, подключите питание к блоку управления.

4. Проверьте датчик (ы), как описано в разделе тестирования данного руководства.

5. Уведомляет соответствующие органы о том, что система работает.

Рис. 2. Схема подключения:

Предупреждение: Не допускайте прямого подключения 24 В постоянного тока без сопротивления ограничению тока. В противном случае детектор будет сгореть.

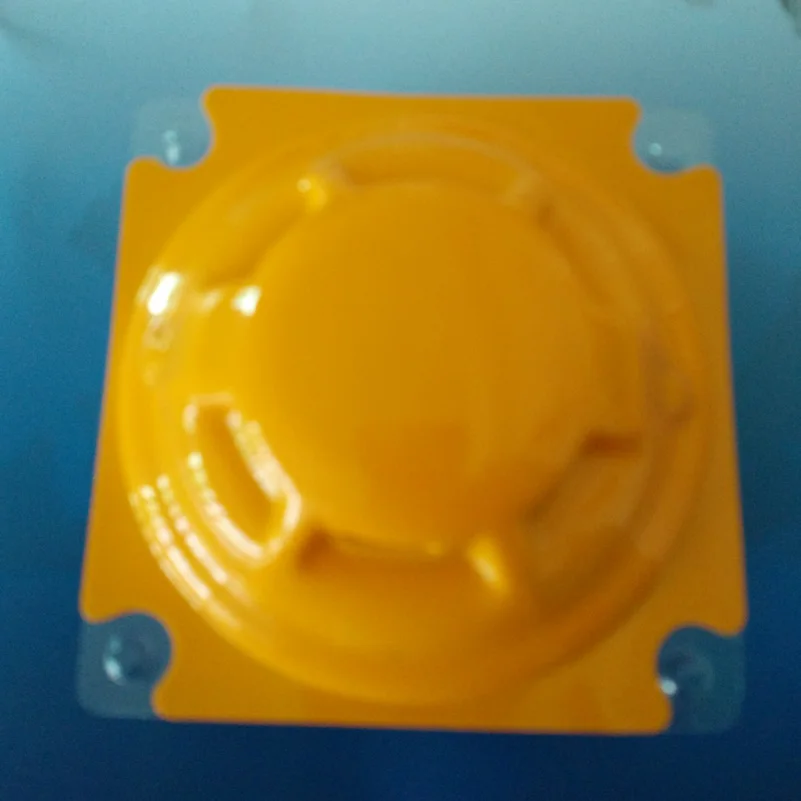

Пылезащитные крышки являются эффективным способом ограничения попадания пыли в камеры обнаружения дыма. Однако они не могут полностью предотвратить попадание в детектор частиц пыли в воздухе. Поэтому мы рекомендуем удалять детекторы перед началом строительства или другой деятельности по производству пыли.

Обязательно удалите пылезащитные крышки с любых датчиков, которые были оставлены на месте во время строительства в рамках возврата системы к обслуживанию.

Сопротивление тамперу

Детектор включает в себя способность к вскрытию, которая предотвращает их удаление с кронштейна без использования инструмента.

Тестирование

Перед тестированием уведомите соответствующие органы о том, что система детектора дыма проходит техническое обслуживание и временно не работает. Отключите зону или систему, проходящую техническое обслуживание, чтобы предотвратить нежелательные сигналы тревоги. Детекторы должны быть протестированы после установки и в рамках периодического обслуживания.

Примечание: перед тестированием детектора убедитесь, что светодиоды мигают. В противном случае детектор утерял мощность (проверьте проводку), он неисправен (верните его для ремонта), или чувствительность детектора находится вне указанных пределов.

Датчик может быть протестирован следующими способами:

Тест на попадание дыма: аэрозольный генератор (Gemini 501)

Аэрозольный генератор GEMINI model 501 используется для тестирования дыма. Установите генератор на 4%/фут до 5%/фут затемнение, как описано в руководстве GEMINI 501. Используя аппликатор в форме чаши, нанесите аэрозоль до тех пор, пока панель не начнет срабатывать.

Датчик, который выходит из строя любого из этих тестов, должен быть очищен, как описано при очистке, и повторно протестирован. Если датчик не работает после очистки, его необходимо заменить.

Когда тестирование завершено, восстановите систему до нормальной работы и сообщите соответствующим органам, что система снова работает.

Очистка

Перед удалением детектора уведомьте соответствующие органы о том, что система детектора дыма проходит техническое обслуживание и будет временно отключена. Отключите зону или систему, проходящую техническое обслуживание, чтобы предотвратить нежелательные сигналы тревоги.

Удалите датчик, который нужно очистить от системы.

Снимите крышку датчика, плотно нажав на каждую из четырех вкладок для удаления, которые удерживают крышку на месте. Осторожно пропылесосите экран, не снимая его. Если требуется дополнительная очистка, Продолжайте работу с шагом 4, иначе перейдите к шагу 7. Снимите крышку экрана камеры, потянув его прямо. Используйте пылесос или сжатый воздух для удаления пыли и мусора из чувствительной камеры. Переустановите экран крышки камеры, сдвинув край над чувствительной камерой. Поверните, пока не закрепится. Замените крышку с помощью светодиодов, чтобы выровнять крышку, а затем аккуратно нажимайте ее, пока она не зафиксируется. Переустановите детектор. Проверьте детектор, как описано в тестовом оборудовании. Отключенные цепи повторного подключения. Уведомить соответствующие органы о том, что система снова в сети Трехлетняя ограниченная гарантия
