GHB38 Поворотный энкодер 8 мм глухой полый кодовые датчики положения вала линейный драйвер A B Z A- B- Z-используется для вышивальной машины
Особенности:
LВнутренние устройства ASIC, хорошая надежность, длительный срок службы, защита от помех.
LМеталлический корпус более прочный и противоударный.
LВнешнее использование Водонепроницаемая металлическая защита интерфейса
LТяжелая нагрузка, защита от масла и воды.
LПрименимость к широкому спектру механического и промышленного контроля.
LРазрешение до 3600 импульсов.
L10 ~ 3600 импульсов на выбор: (другие импульсы доступны по запросу)

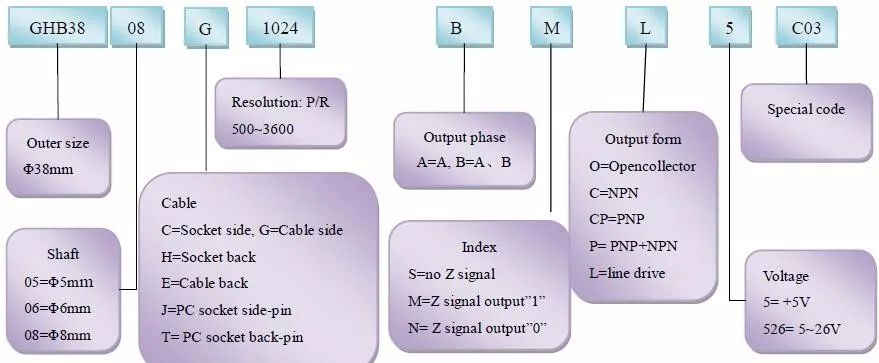

Модель определена:
Электрические характеристики:

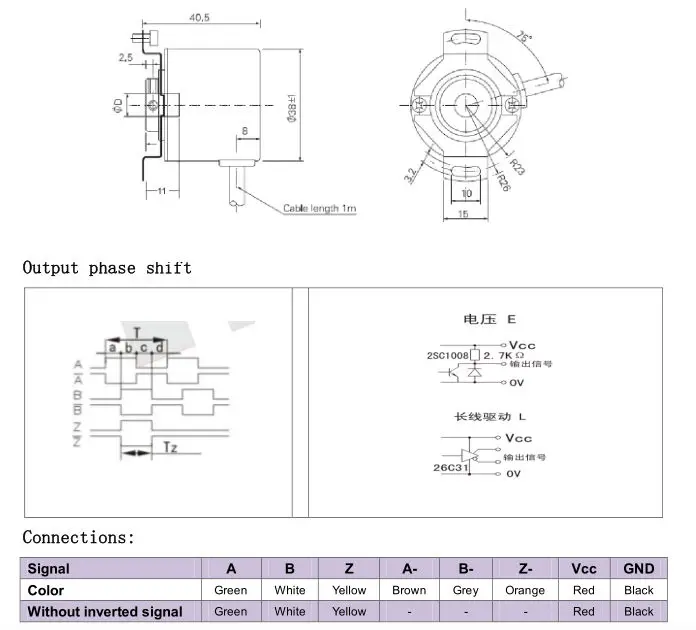

Выходная схема
Выход с открытым коллектором
Выходное напряжение
Нажимные дополнительные выходы
Драйвер
Напряжение питания
5 ~ 30 в
5 ~ 30 в
5 ± 0,25 5 ~ 30 в
5 ± 0,25 5 ~ 30 в
Потребление тока
? 80 мА
? 80 мА
? 80 мА
? 150 мА
Ток нагрузки
40 мА
40 мА
40 мА
60 мА
Выход высокий
Мин Vcc * 70%
Мин Vcc-2.5V
Мин Vcc-1.5V
Мин 3,4 в
Низкий выход
Макс 0,4 в
Макс 0,4 в
Макс 0,8 В
Макс 0,4 в
Время нарастания Tr
Макс 1us
Макс 1us
Макс 1us
Макс 200 нс
Время падения Tf
Макс 1us
Макс 1us
Макс 1us
Макс 200 нс
Высокочастотный отклик
300 кГц
300 кГц
300 кГц
300 кГц
Механические свойства:
Максимальная скорость об/мин
Пусковой момент
Максимальная нагрузка по оси
Удар
Антивибрация
6000
<0,05 нм
Радиальный 50 N осевой 20 N
50 г/11 мс
10G 10-2000 Гц
Момент инерции
Рабочая температура
Температура хранения
Степень защиты
Вес
4x10.-6Kgm? 2;
-30 ~ 85 °C
-40 ~ 95 °C
IP54
180 г
Отзывы покупателей

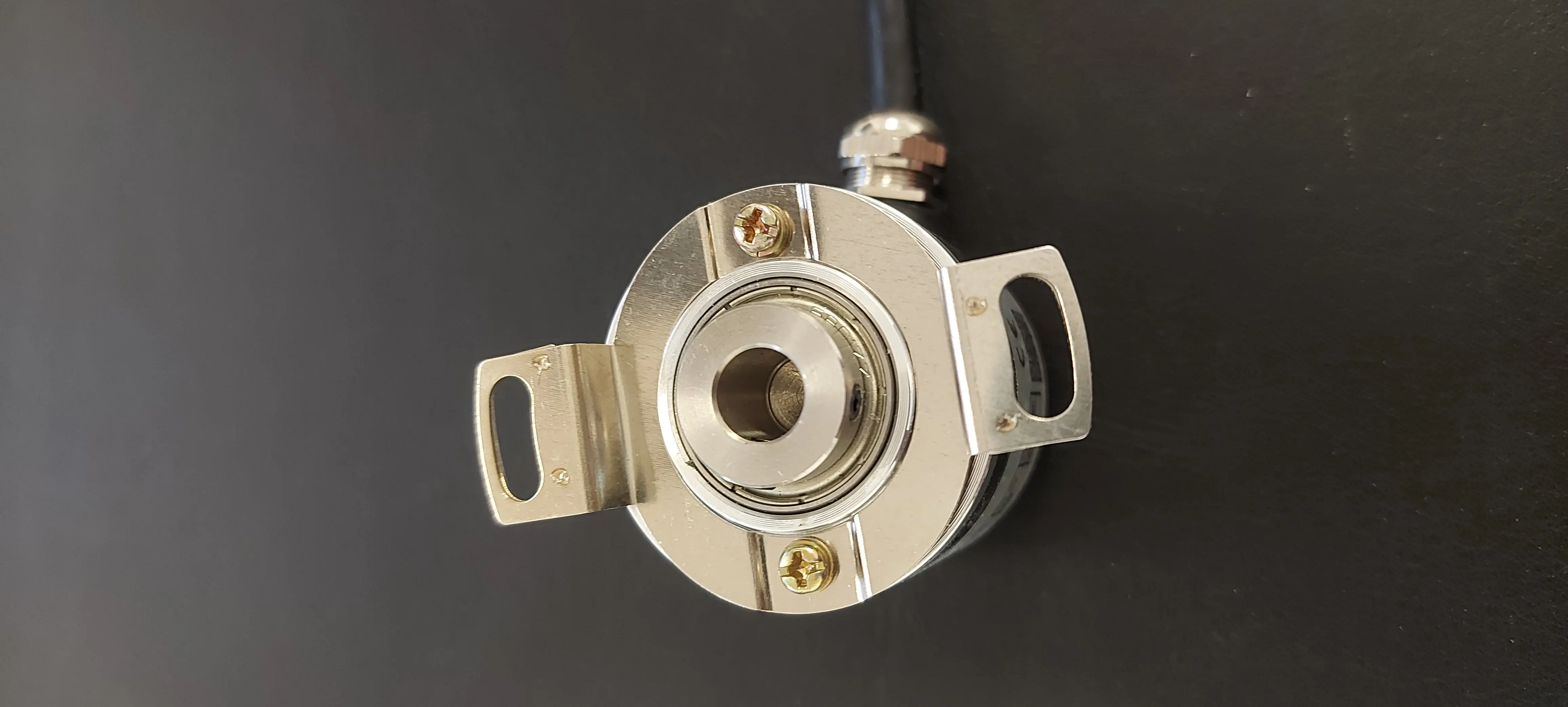

Страна: CH Color: 2000ppr Доставка: Standard Shipping 25.03.2021
Как и ожидалось!

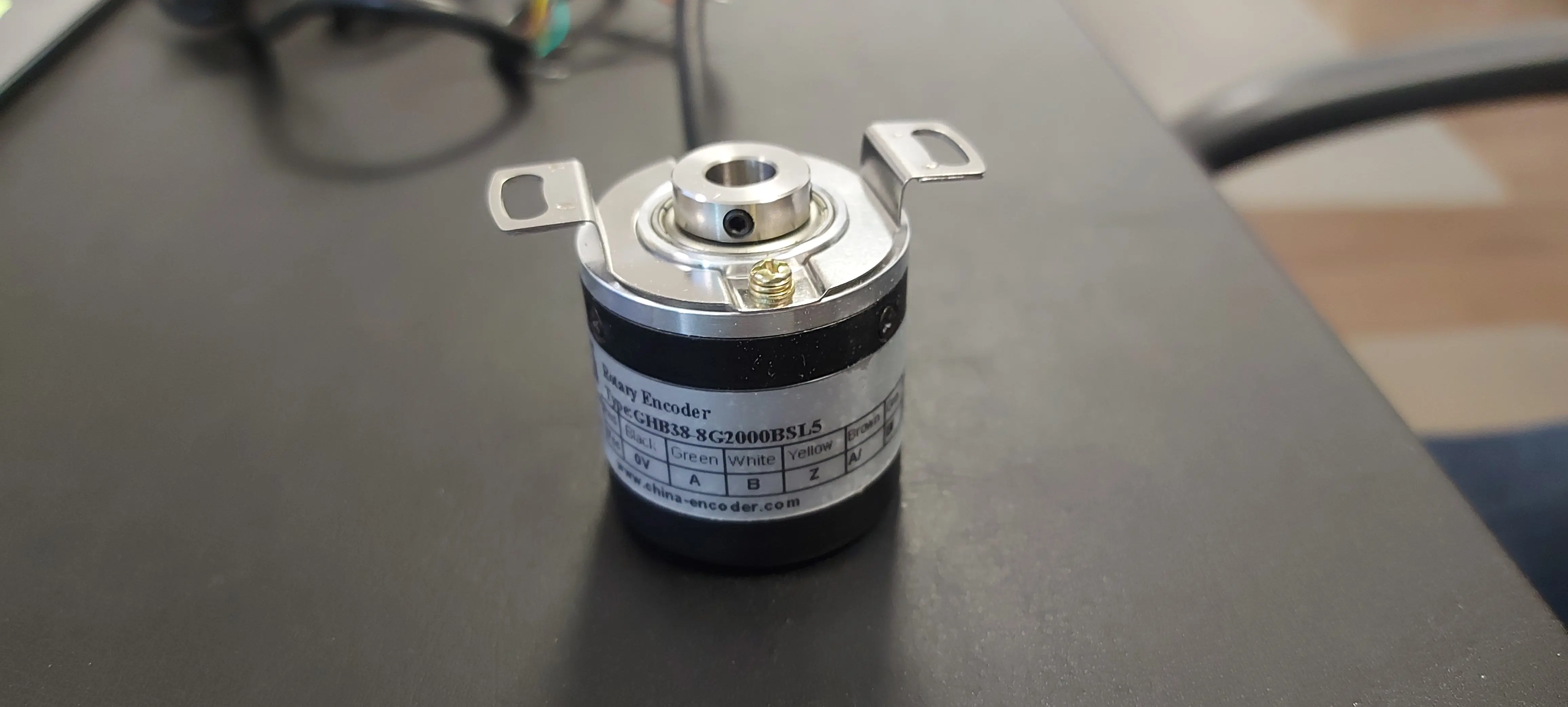

Страна: ES Color: 100ppr Доставка: Standard Shipping 27.05.2021
