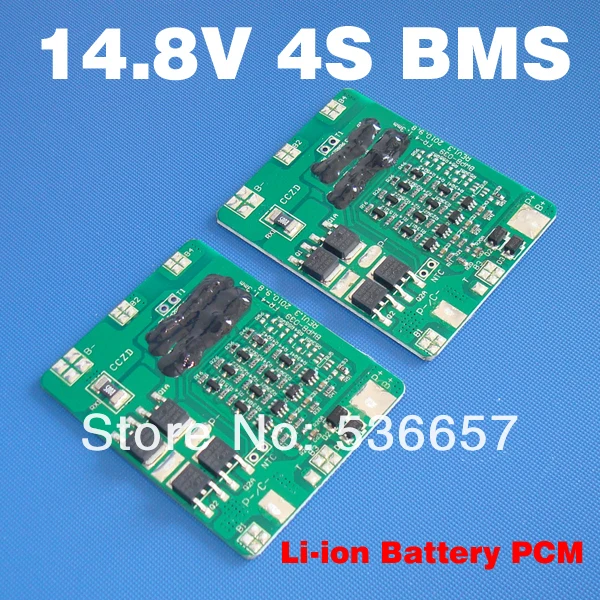

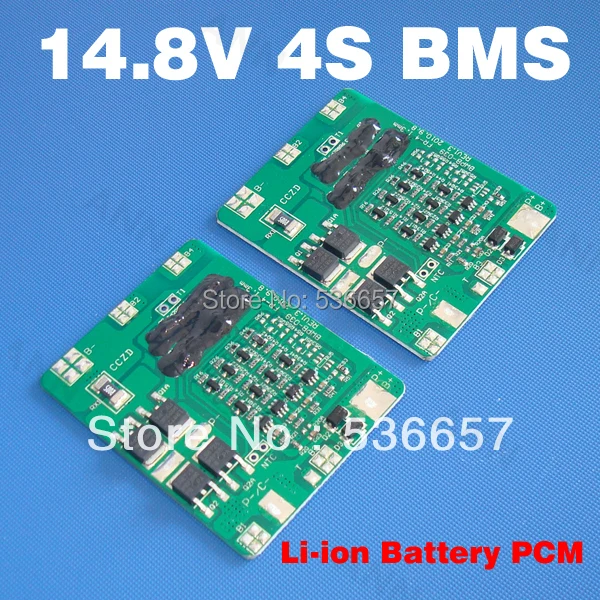

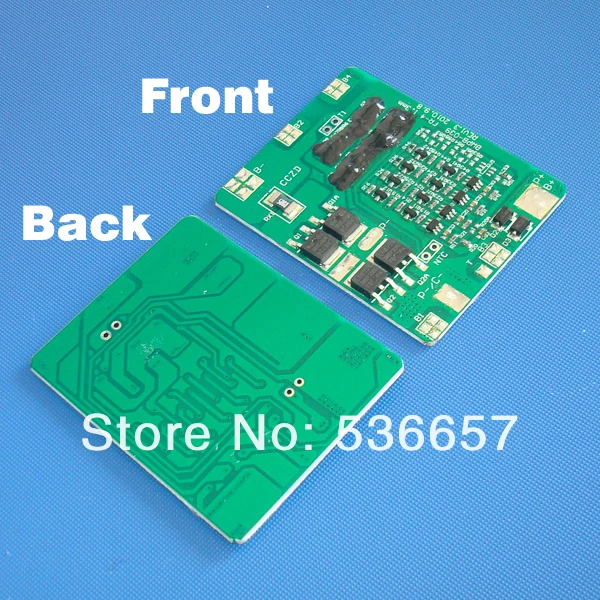

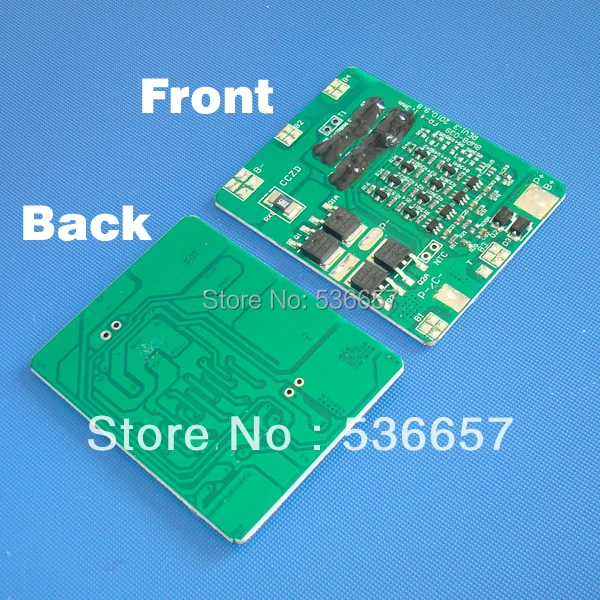

Особенности
1. Подходит для литий-ионного аккумулятора 4S 14,8 в.
2.С функциями защиты от напряжения, тока и температуры, включая перегрузки по току, перенапряжения, низкого напряжения и короткого замыкания.3. В соответствии с запросом клиента мы можем разработать PCM различных размеров и конструкций.
Электрические характеристики (Ta = 25 °C)
Нет.
Тестовый элемент
Мин
Тип
Макс.
Блок
1.
Зарядное напряжение
16,70
16,80
16,90
V
2.
Зарядный ток
10
A
3.
Ток разряда
10
A
4.
Защита от перегрузки по току
25
29
33
A
5
Ток потребления одиночных ячеек
5
10
МкА
6
Напряжение обнаружения избыточного заряда
4,15
4,200
4,25
V
7
Напряжение перезарядки
4,00
4,10
4,20
V
8
Время задержки обнаружения избыточного заряда
0,96
1,20
1,44
S
9
Напряжение обнаружения переразряда
2,72
2,80
2,88
V
10
Напряжение сброса переразряда
2,80
2,90
3,00
V
11
Время задержки обнаружения переразряда
115
144
172
MS
12
Короткое замыкание/переразрядка/Защита от перегрузки по току восстановление
Автоматическое восстановление после снятия нагрузки
13
Защита цепи сопротивления
8
15
МОм
14
Повышение температуры MOSFET
45
60
°C
15
Диапазон рабочих температур
-20
+ 25
+ 85
°C
16
Диапазон температуры хранения
-20
+ 25
+ 85
°C

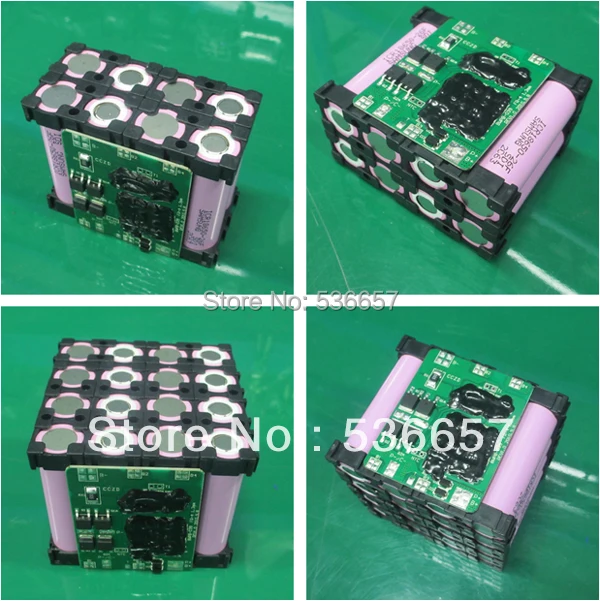

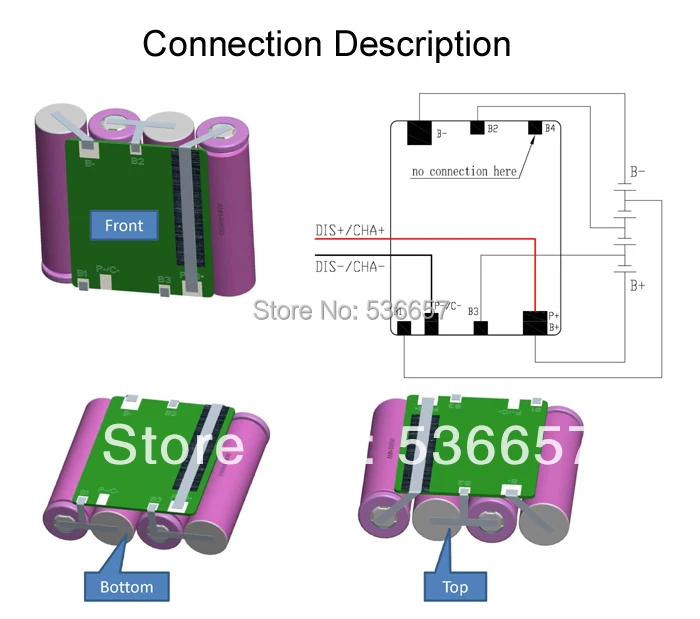

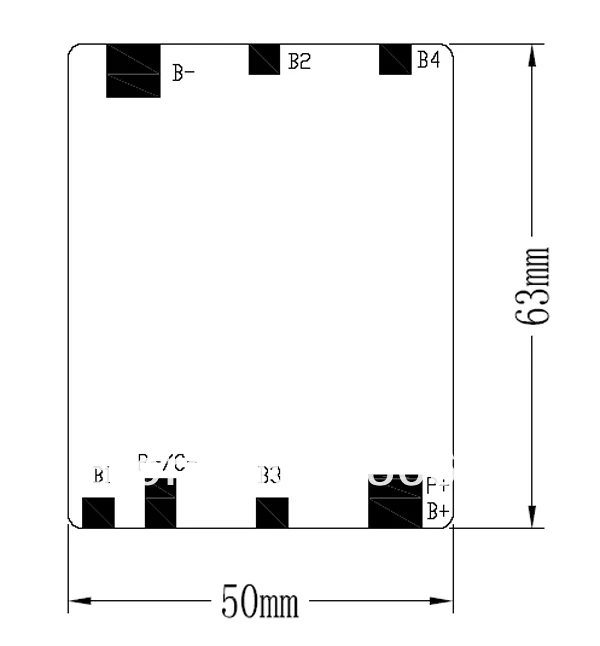

Инструкции по проводке:
Мощность жгут проводов
1. B-: Подключите катод батареи,
2. П-: Подключение катода нагрузки,
3. C-: Подключите зарядное устройство к катоду.
Жгут проводов для мониторинга напряжения
1. B-: NO.1 катод аккумуляторной батареи,
2. В1: NO.1 батарея Положительная/NO.2 батарея катода,
3. B2: NO.2 батарея Положительная/NO.3 батарея катода,
4. B3: NO.3 батарея Положительная/NO.4 батарея катода,
5. B4: не подключен,
6. B +/P +: NO.4 батарея положительная.
14,8 V 4S 8A BMS 4S PCM 14,8 V литий-ионный аккумулятор Защитная панель используется для 4S 3,7 V литий-ионная батарея
