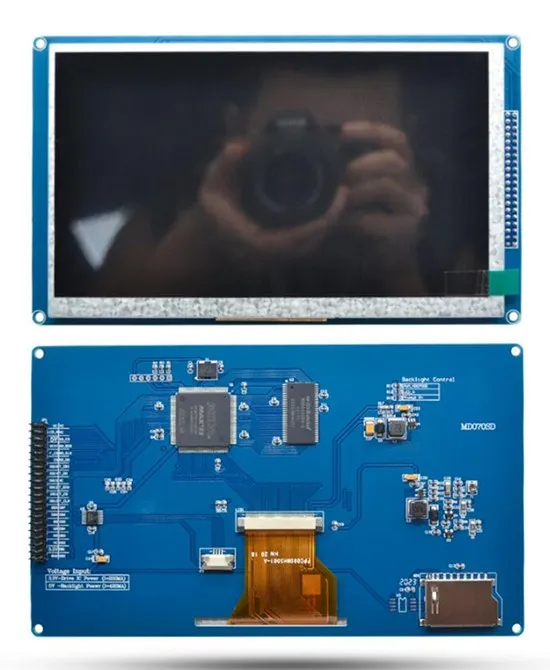

7,0 дюймов 16 м MD070SD MCU автобус TFT LCD модуль 51/AVR/STM32
Промышленный специальный, супер стабильный 7,0 дюймовый MCU автобус TFT ЖК-модуль MD070SD
Примечание:MD070SD два режима с сенсорным и без касания, унифицированные данные с сенсорными данными
Особенности MD070SDПроцессор приложения: 51, AVR, STM32, PIC, MSP430, DSP, ARM и так далееMD070SD используется для 8080 последовательного 16-битного параллельного интерфейса шины, разрешение составляет 800*480, дисплей панели 16 м цвета, страница 8 дюймов (явная память интегрирована выхлопывается при использовании расширенной памяти). Модуль используется для драйвера CPLD + SDRAM с дисплеем интерфейса RGB и обеспечивает преобразование между интерфейсом шины и интерфейсом RGB также предоставляет ряд практических функций, пожалуйста, ознакомьтесь с конкретной записью и демонстрационной программой
Этот модуль имеет стабильность работы супер сильной способности анти-помех, гораздо больше, чем рынок на программе драйвера SSD1963, SSD1963 и плохое анти-помехи, существует риск крушения белого экрана.Функция, модуль обеспечивает 8 страниц памяти, может реализовать фоновые данные записи, команду мгновенного переключения данных полноэкранного отображения, далеко за пределами рыночной схемы RA8875 drive.Управление MD070SD устраняет необходимость в общем контроллере TFT требует громоздкого кода инициализации, MD070SD без инициализации, просто нужно сделать сброс операции может начать работу. По крайней мере, только с помощью 5 команд накопительного устройства может быть нормальная работа. Значительно упрощает количество кода, уменьшая вероятность сложности отладки и процедуры ошибки
Скорость отклика MD070SD очень быстрая, можно достичь цикла чтения и записи 200ns. Для достижения самой быстрой частоты обновления 13 кадров и полного экрана, интегрированный SDRAM 8 страниц 8 Мб соответствует буферу дисплея. Отображение страницы регистр чтение и запись страницы регистр настроить самостоятельно, в настоящее время дисплей страницы ed и страницы чтения и записи могут быть разные страницы, запись для облегчения реализации фона, быстрая коммутация всей страницы.Время вождения и схема TFT оптимизированы, чтобы обеспечить точное снижение цвета, стабильный дисплей, устраняет мерцание или направление цвета, и обеспечивает светодиодный подсветка вождения, яркость может быть от 0 (ВЫКЛ) до 16 (открытая) Регулировка
