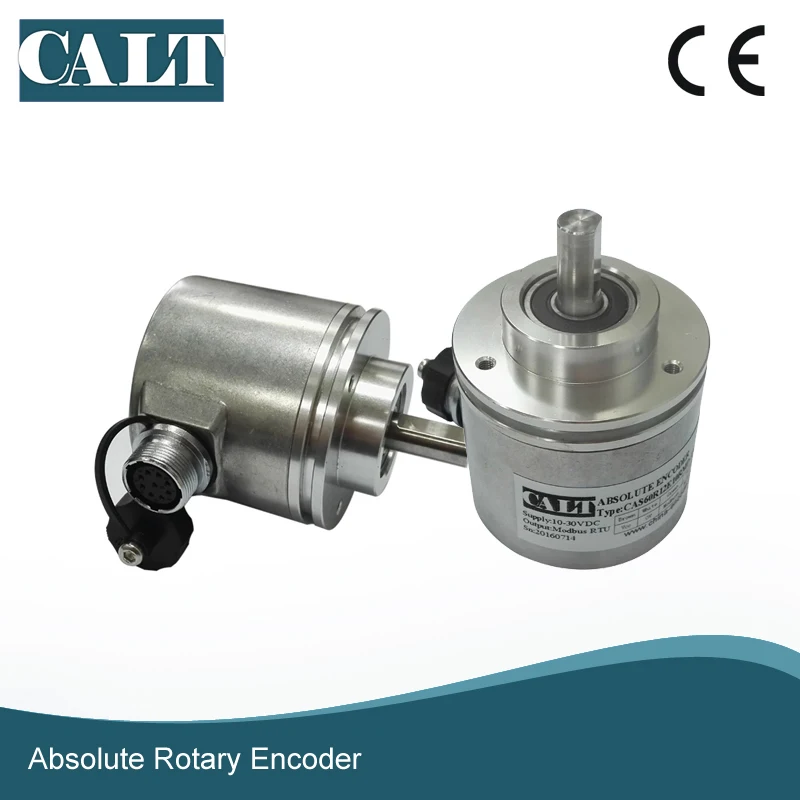

CALT 12 бит с одним поворотом угол 360 градусов абсолютный роторный кодировщик IP67
Абсолютный кодер 60 --- R4BUser руководство
N «магнитный режим обнаружения», с превосходным ударом и сопротивлением вибрации.
Многоцелевой, многофункциональный, непосредственно соответствует измерению угла, длины и скорости.
Широкое рабочее напряжение, низкое потребление тока.
N зажимной фланец, сервофланец или глухой полый вал, структура международного стандарта.
N внешняя линия сброса для установки местоположения по умолчанию, простая установка, нет необходимости находить ноль.
Пожалуйста, внимательно прочитайте следующую инструкцию для правильного использования кодировщика.

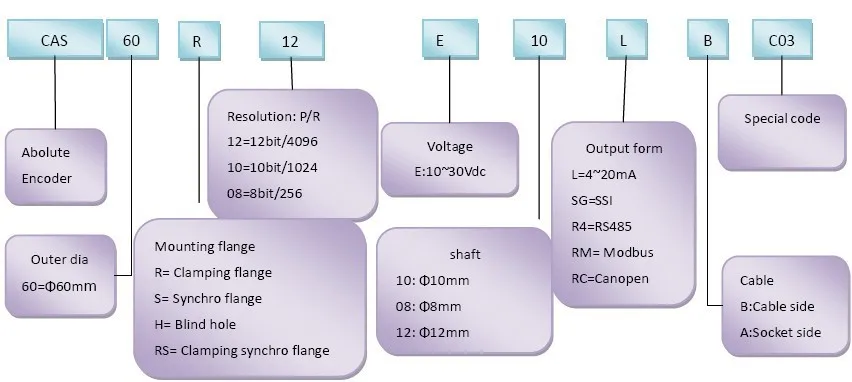

Параметр
Рабочее напряжение
Защита от полярности 10-30Vdc
Потребление тока
<110mA (24V источника питания) без нагрузки
Выходной сигнал
RS485, вы можете установить длину, угол, скорость приложения выход
Выходная грузоподъемность
≤ 400 Ом, стандартная работа 200-250 Ом
Разрешение линейности
1/4096
Рабочая температура
-25-80 Программирование температуры range0-70 градусов
Температура хранения
-40-80
Класс защиты
IP67 для корпуса IP65 для вала
Вибрация и шок
20 г, 10-2000 Гц; 100 г, 6 мс
Допустимая скорость вращения
2400 об/мин
Цикл обновления выходного сигнала
<1,4 мс
Соединительный кабель
1 м 8-жильный экранированный кабель.
Общая особенность

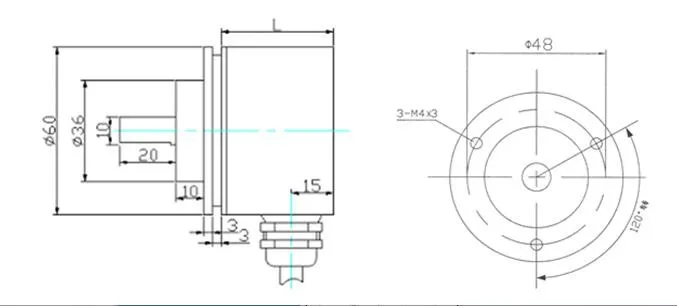

Зажимной фланец или синхронный фланец, металлический корпус, герметичная конструкция двойного подшипника (см. Прилагаемый чертеж общего размера)
Вал
Зажимной фланец Диаметр вала 10 мм, длина 20 мм, с D-flat, нержавеющая сталь, synchro фланец вал 6 мм, длина 10 мм
Кондиционер сигнала
Направление может быть установлено; Предустановленное положение, внешний набор, такой как внешний ноль
Подключение
Выход кабеля
Цвет кабеля
Выход сигнала
Коричневый
10-30Vdc операционной Напряжение
Белый
0V GND
Зеленый
Выход RS485 A
Желтый
Выход RS485 B
Розовый
Null
Блок питания
Null
Синий
Разрешенная линия программирования
Серый
Внешняя линия сброса
