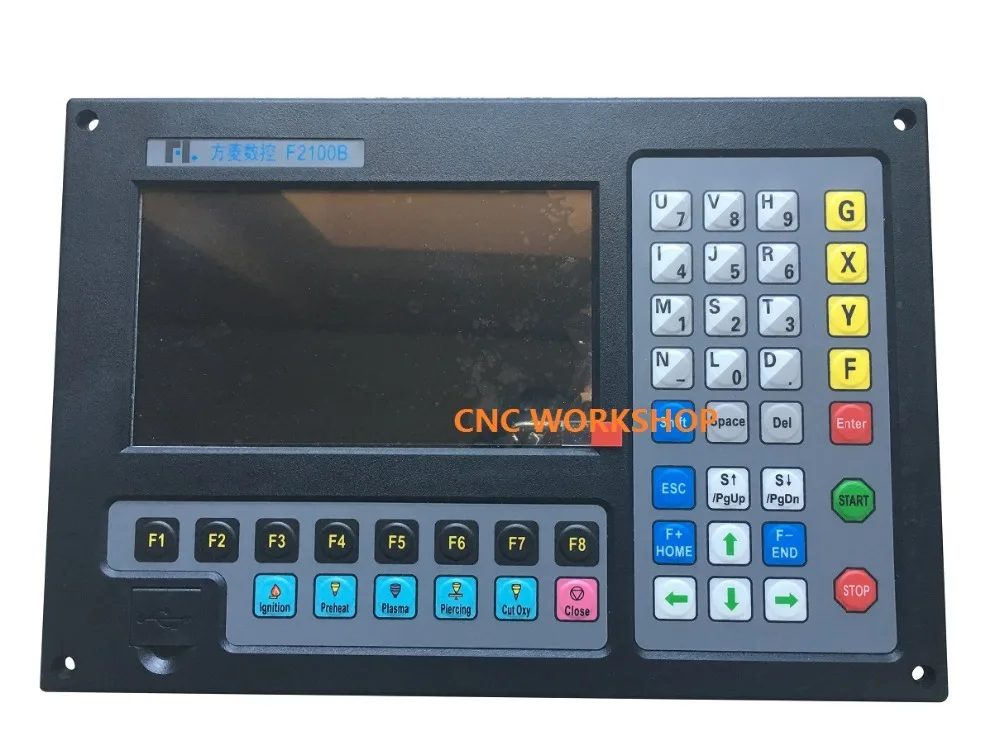

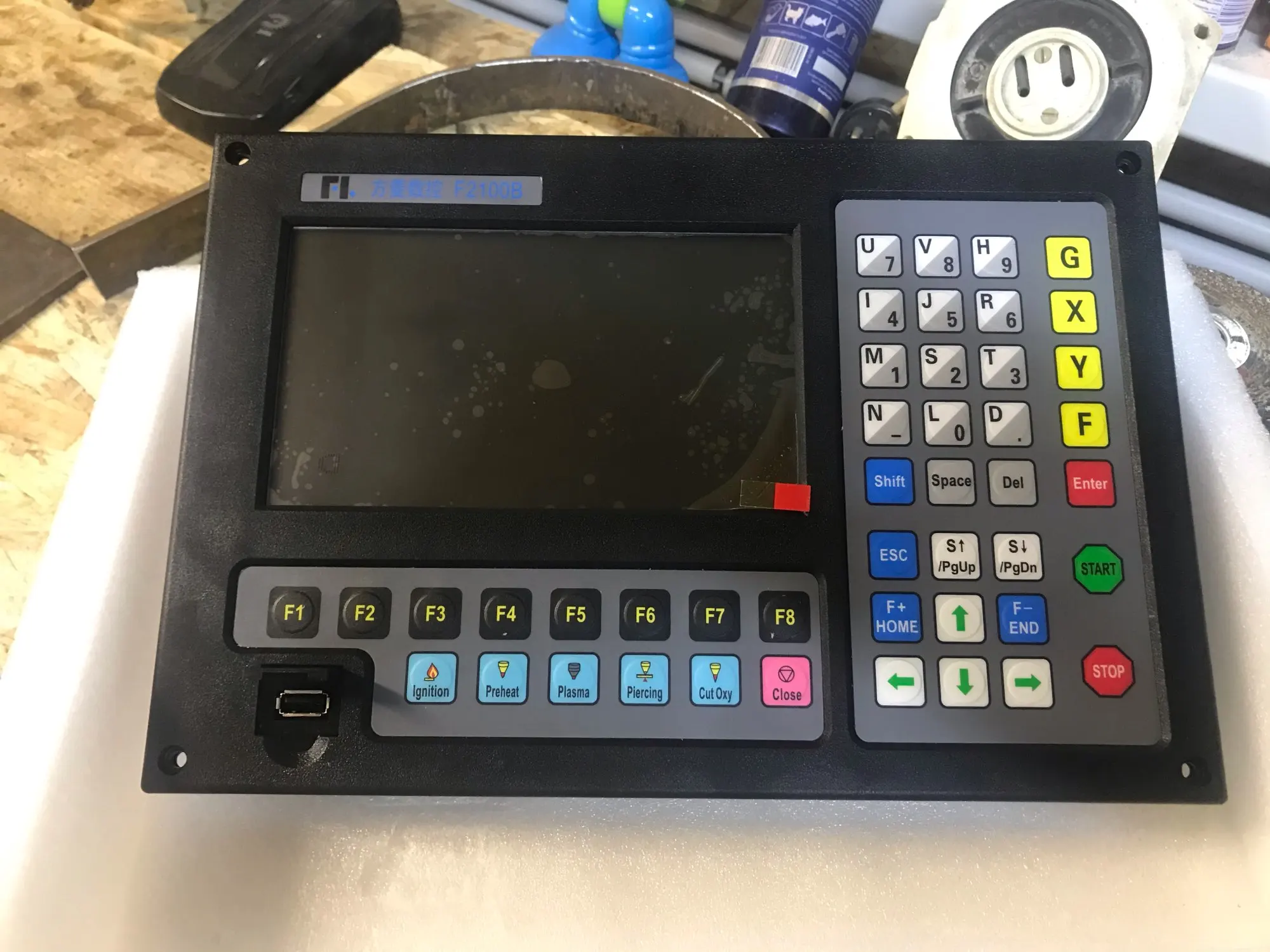

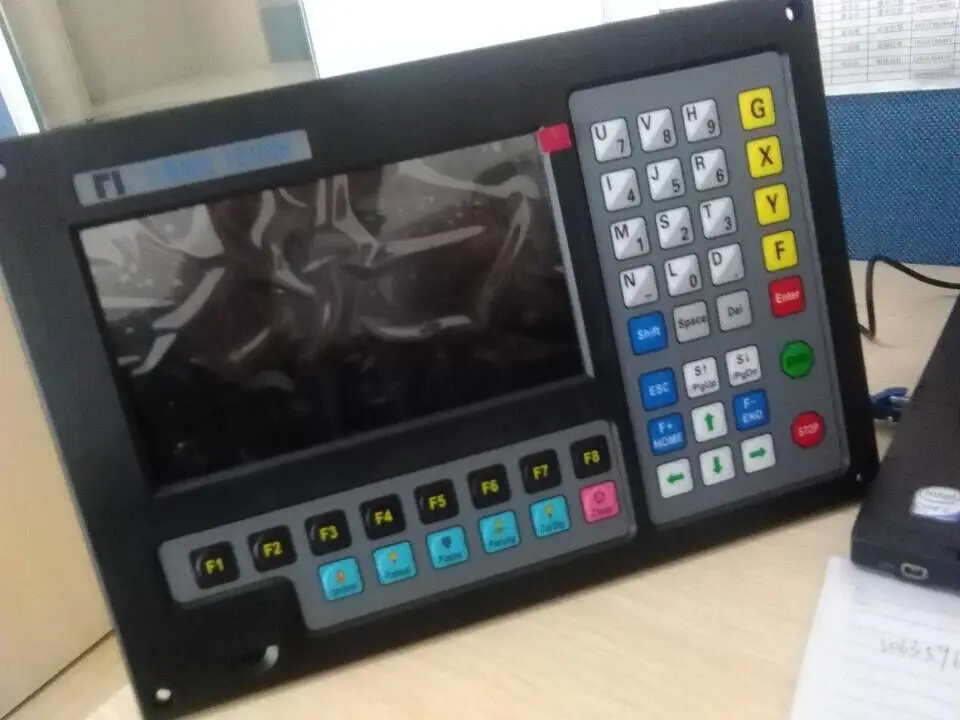

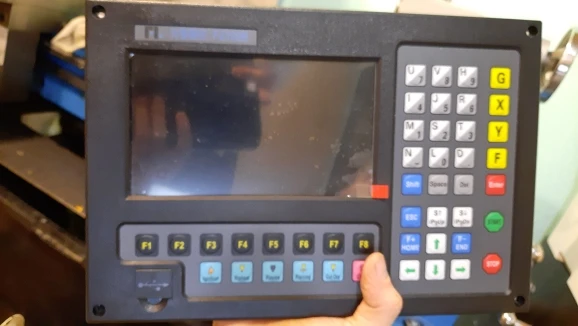

Контроллер с ЧПУ для плазменной резки f2100b, 2 оси

1,1 система

Система ЧПУ F2100B поглощает преимущества многих отечественных и международных систем ЧПУ в сочетании с системами ЧПУ серии F2100, F2200 и F2300, F3100, F5100, разработаны более гуманные, более удобные и Экономичные продукты. Продукт использует Двухосевой цифровой режим контроля положения, подходящий для кислородного газа и плазменной обрабатывающей промышленности. Для двухосевой NC-машины с методом контроля положения.

Система управления легкая и портативная, простая в эксплуатации, простая в использовании, все операции имеют меню или Графические подсказки, работают дураком. Удобный и удобный дизайн всех кнопок.

С помощью специальной системы управления двигателем DSP core control system, DSP контролирует двигатель, чтобы процесс резки был более стабильным и надежным. Алгоритм управления движением DSP для оптимизации и обновления в оригинальной F2200, чтобы машина работала более плавно и надежно, продлевает срок службы электрических и механических деталей.

1,2 системных функций

Китайская/английская система меню, китайский английский французский русский интерфейс переключения одной кнопкой.

45 видов часто используемой графической библиотеки (включая сетку), можно выбрать заданный размер и размер пор.

Поддерживает код eис (G-код) и FastCAM, FreeNest, IBE, Wentai, PM2000 и другие виды программного обеспечения

Компактная конструкция типа клавиатуры, сделает более полным файл с ручным вводом

Графическая пропорция, вращение, зеркало

Графику можно расположить в матричном расположении, взаимодействии, сложенном расположении

Заготовка с прорезным размером оригинального размера и одновременно дисплеем, интуитивно понятная и удобная

Коррекция графической пластины, в качестве границы коррекции можно использовать произвольные края пластины

Можно настроить типы всех входных и выходных портов (обычно закрытых или открытых) и количество

Система самодиагностики для всех состояний ввода-вывода и ключей, удобный осмотр и устранение неполадок

Интерфейс предварительного U-диска для удобной передачи программ

Использование системы обновления U-диска, удобное и простое, практичное, пожизненное бесплатное обновление

Все функции можно обновлять онлайн в целом.

Можно импортировать и экспортировать отдельные или все обрабатываемые файлы

Резервное копирование или восстановление параметров

Поддержка кислородного газа, плазмы, пыли и демонстрация режимов

Все виды параметров обработки завершены, что может удовлетворить различные технологические требования

Отдельный контроль кислорода и плазмы

Кислородный газ, автоматическая регулировка высоты, двухступенчатый предварительный нагрев, трехуровневая перфорация

Отзывы по напряжению плазменной дуги, отзывы по положению, автоматическое закрытие угла дуги высокого давления

Управление поддерживает скорость и расстояние между двумя режимами выключения напряжения дуги l плазменным давлением дуги, делает машину более сбалансированной, безопасной

Поддержка кромки, время предварительного нагрева может быть уменьшено для толстой стальной доски

Ускорение, замедление скорости во время движения.

В зависимости от толщины стальной пластины скорость будет автоматически контролироваться в углу, что эффективно предотвращает перегорание.

Вручную Выберите линию начала или Носите отверстие.

Динамическая/Статическая обработка графики, увеличение/уменьшение графики, точка резки при динамическом отслеживании при увеличении

Высокая скорость DSP, высокоточное управление интерполяцией, высокая скорость работы, плавный ход, низкий уровень шума

Установите Скорость начала, ускорение и время замедления с помощью контента

Защита от отключения питания, защита памяти от точки останова

Функция "офсетная резка" позволяет избежать ошибок расчета, сохраняя материалы.

Для поддержания прав управления можно настроить управление и пароль

Дистанционное управление до и после, левое, правое и режущее движение, а также функция старт и стоп.

Используется для рекламный станок плазменной резки,

Функция ходовой оправы,

Выбор отправной точки.

Технические индикаторы 1,3

1) ось: 2 (можно настроить для трех осей)

2) точность управления: ± 0,001 мм

3) Диапазон координат: 99999,99 мм

4) Максимальная частота импульсов: 200 кГц; Максимальная скорость: 15 м/мин.

5) максимальный номер строки программы: 150000

6) самая большая Одиночная программа: 6M

7) Разрешение времени: 10 мс

8) Источник питания: DC + 24V DC вход питания

9) рабочая среда системы: температура-10 градусов Цельсия до + 60 градусов Цельсия; Относительная влажность 0-95% без конденсата

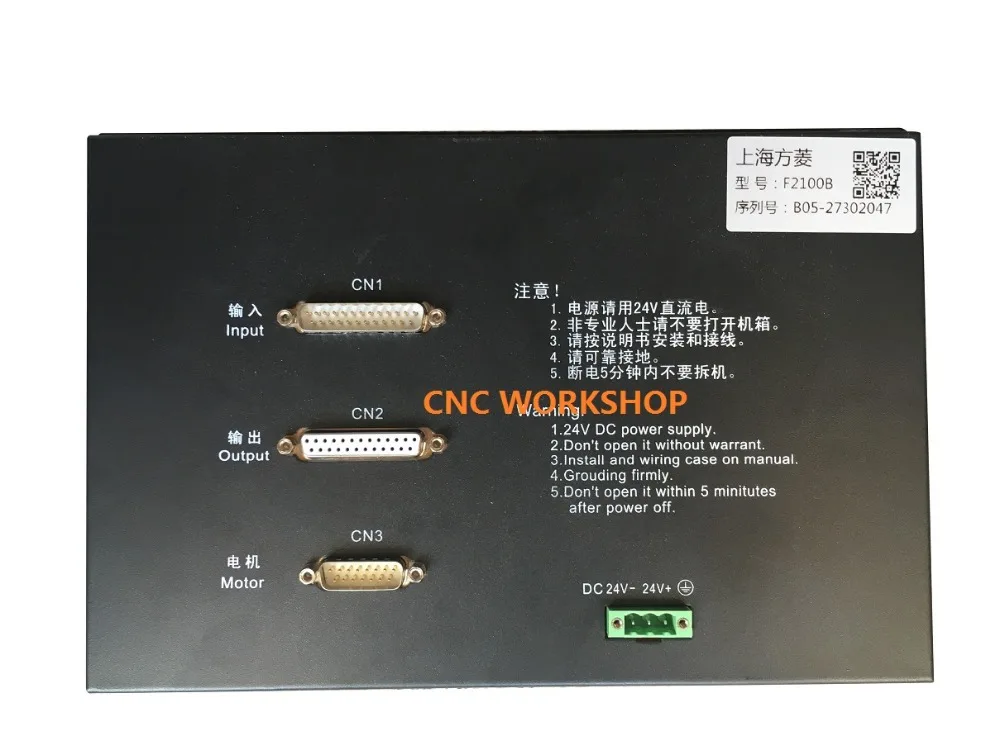

1.4 системный интерфейс

A) 15-жильный двухмоторный интерфейс с наружной резьбой

B) 25-жильная внутренняя головка 16 фотоэлектрических изоляционных выходов, максимальный обратный ток 300 мА

C) 25 ядер папа 16 изолированных входов, Максимальный входной ток 300 мА

D) Встроенный USB-интерфейс на передней панели, удобный код передачи данных пользователя

Д) Удлинение ввода-вывода IO; PWM входного порта аналогового входного порта;

1,5 аппаратная конфигурация

1. Дисплей: 7-дюймовый ЖК-экран высокой яркости с высоким разрешением 800*480 16000000

2. Память: 2 64MSDRAM

3 Программа пространства пользователя: 256M

4 системные тактовые частоты 200 МГц

5.USB: фронтальный интерфейс USB1.1

6 клавиатура: Электронная Печатная плата пленочная клавиатура

7 Чехол: полностью стальная конструкция полностью экранирована, действительно может обеспечить анти-электромагнитное излучение, антистатический, анти-помехи
