Последнее обновление: 06.06.2022
Примечание: По умолчанию отверстие 30 мм и выход с нажимным выходом, другие, пожалуйста, оставьте сообщение (отверстие и выход) или отправьте нам запрос, если вы хотите разместить заказ напрямую.
Сторона кабеля по умолчанию, другая может быть изменена. Пожалуйста, дайте мне знать, если вам нужна розетка/разъем со стороны.

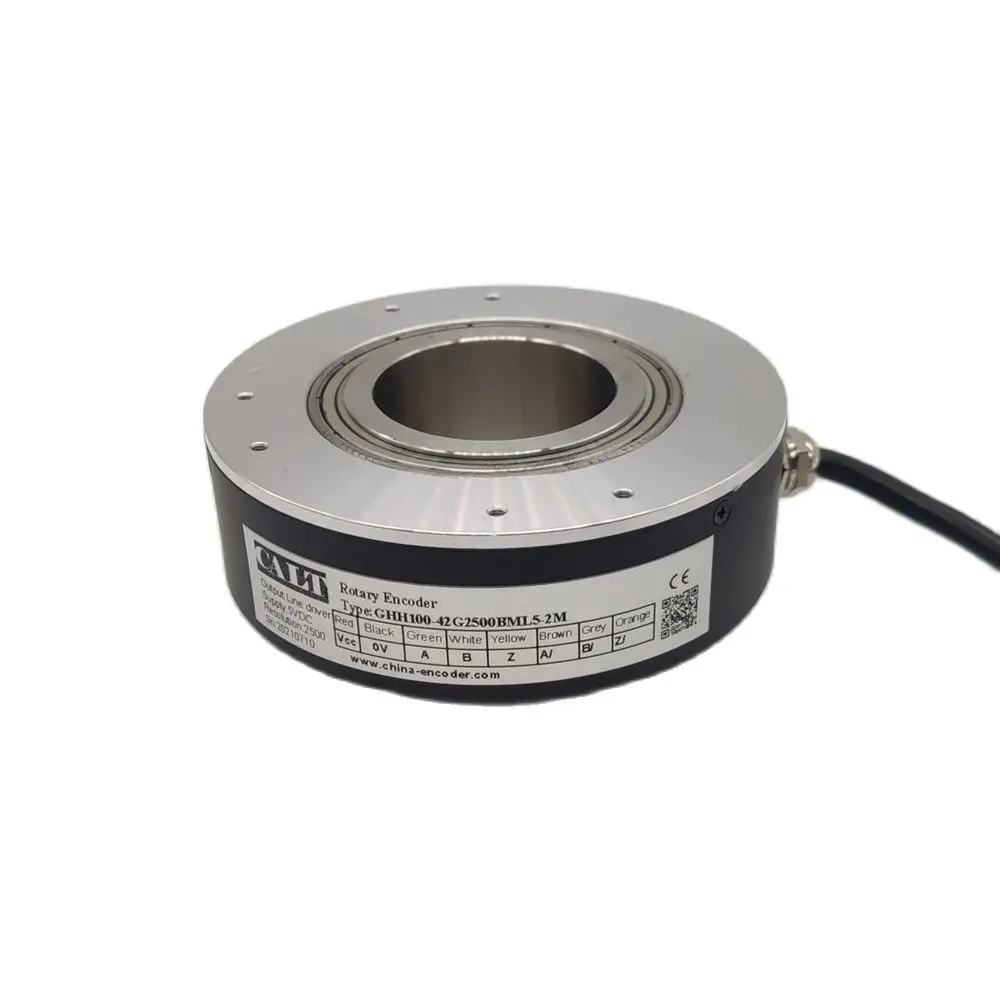

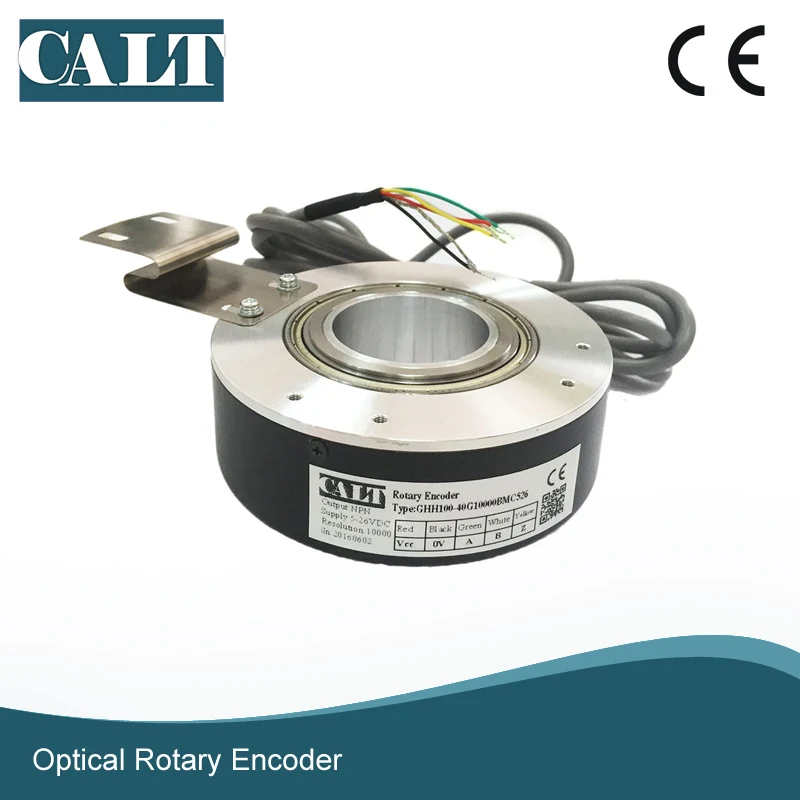

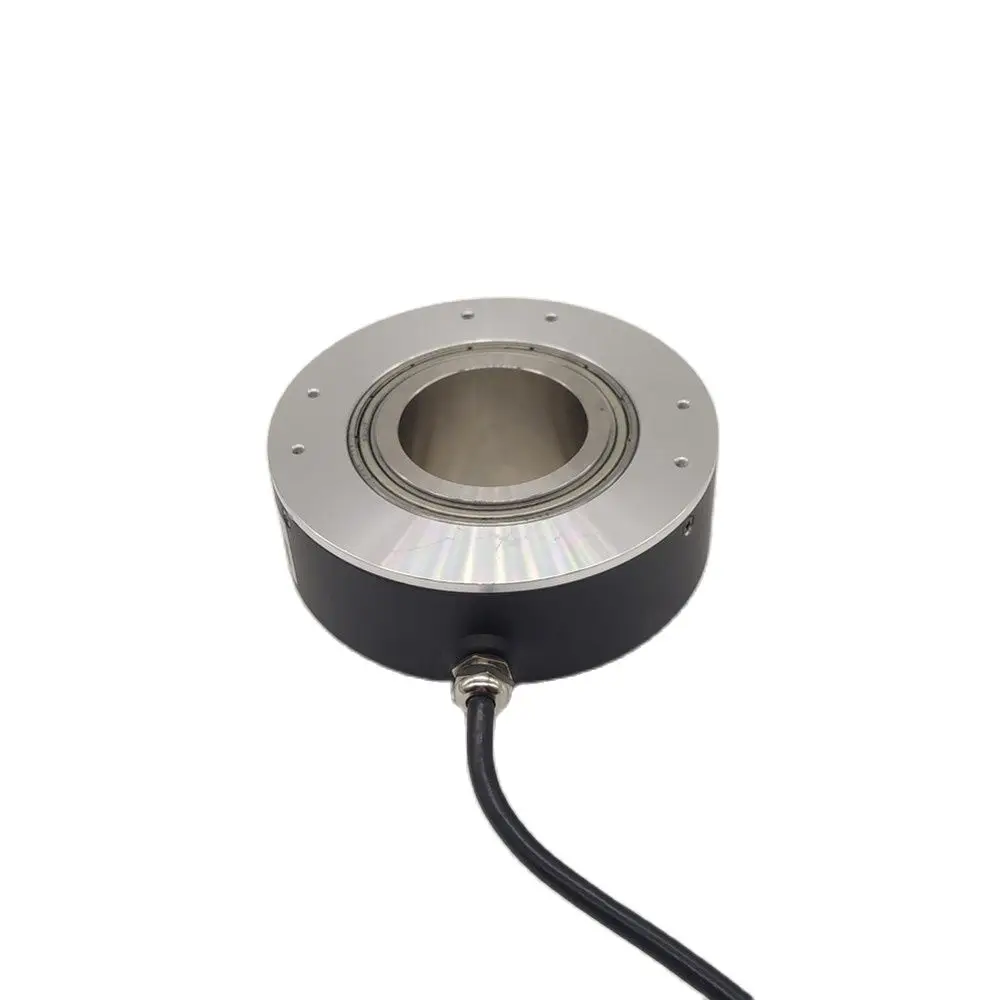

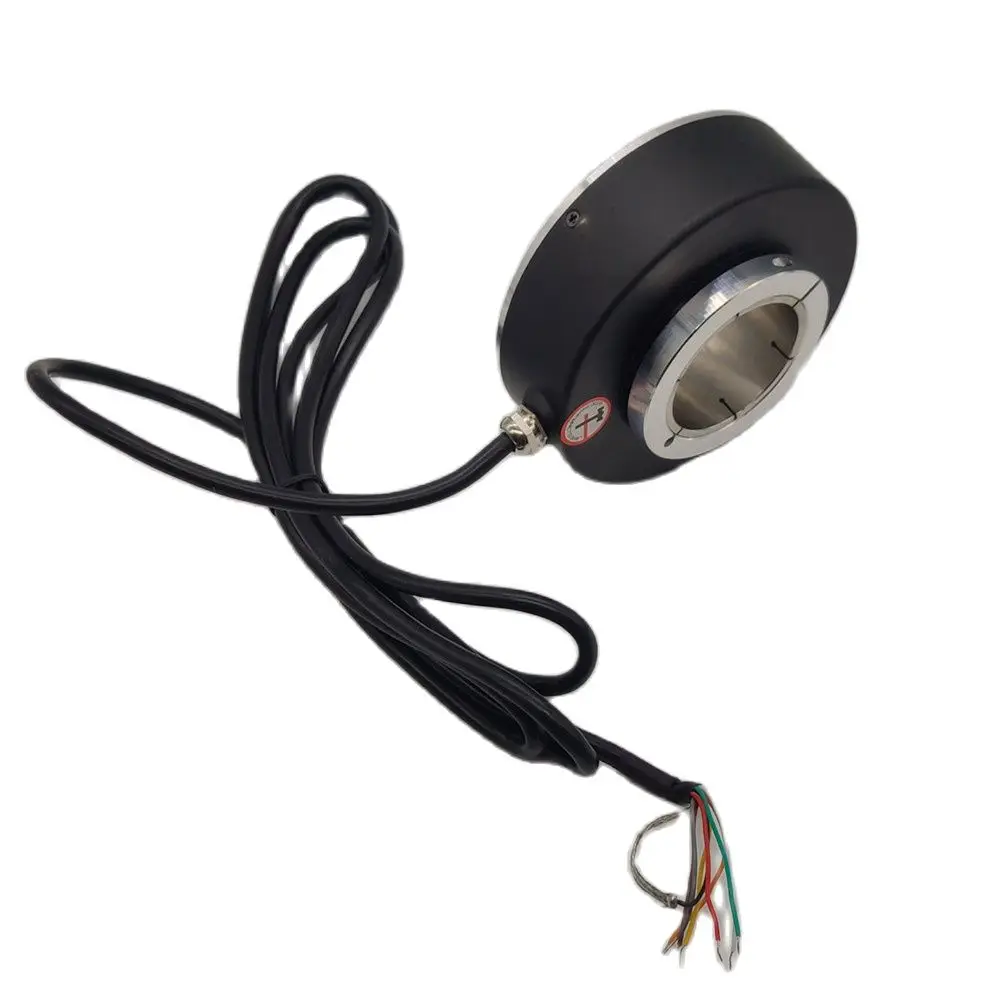

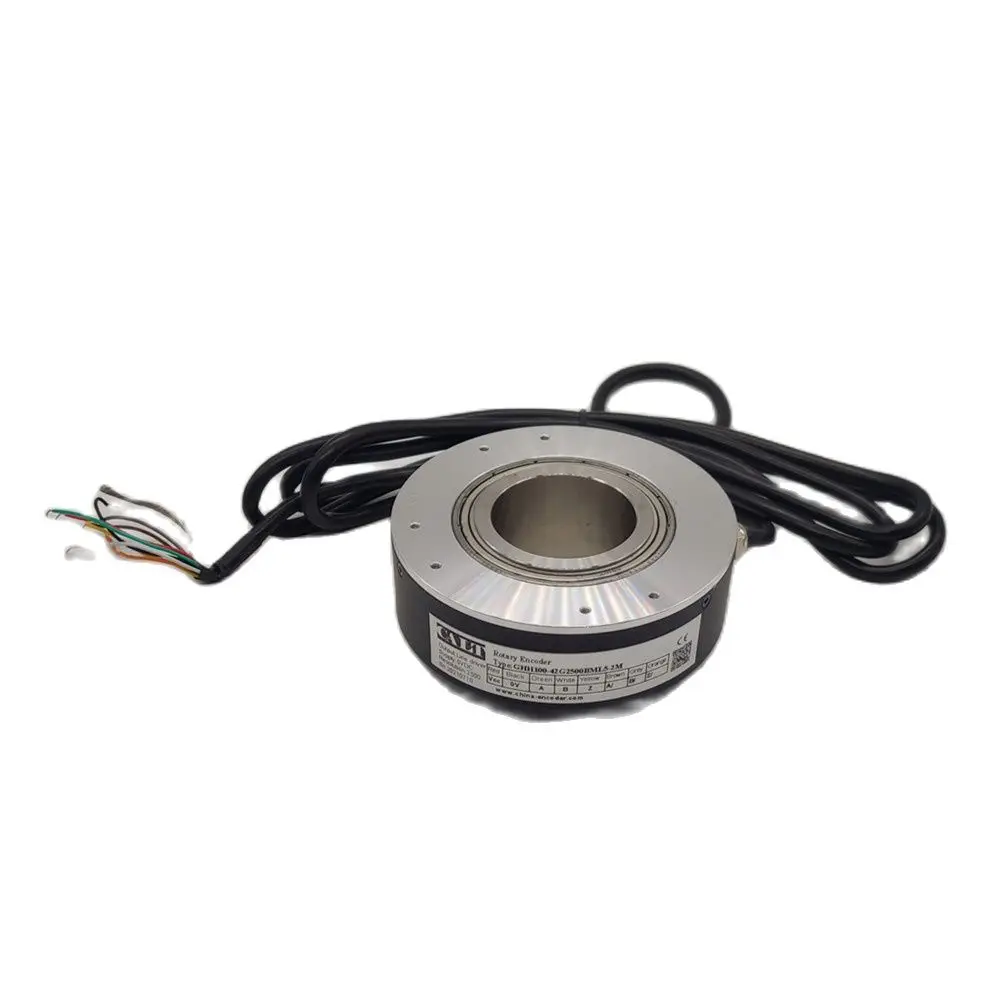

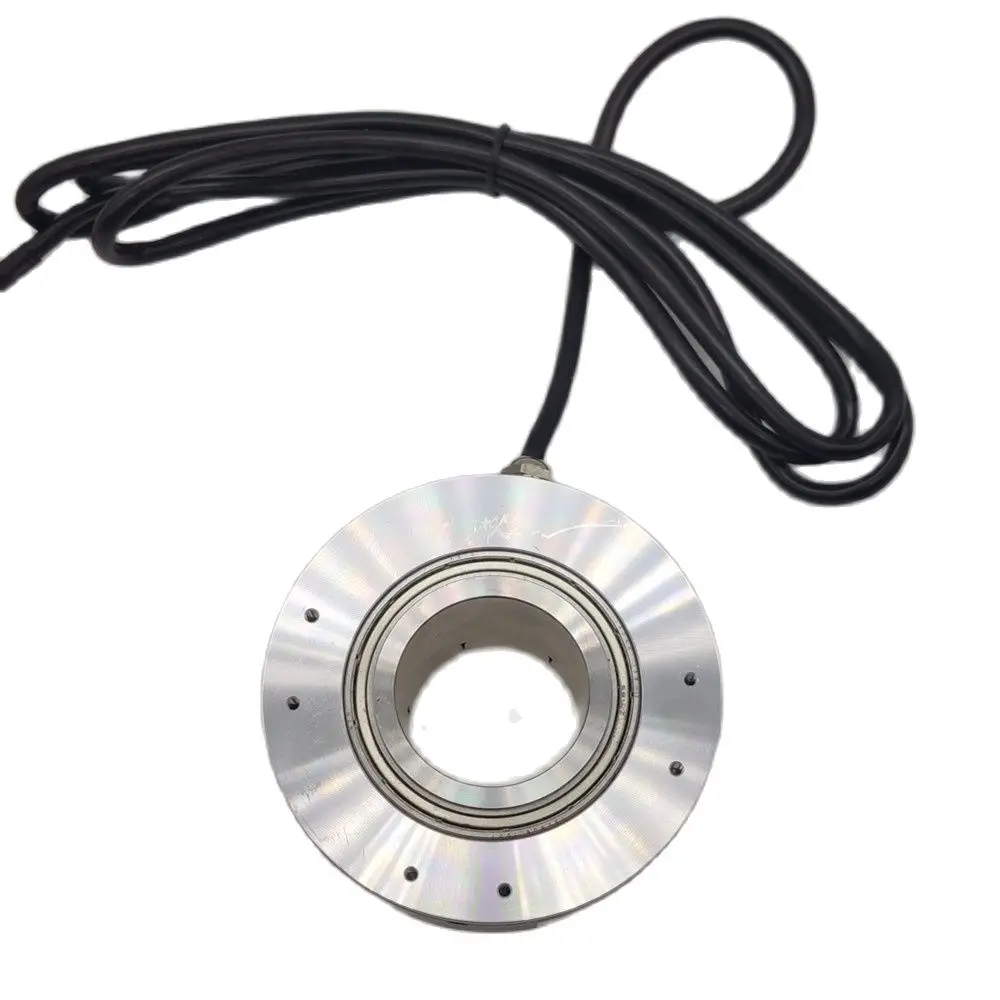

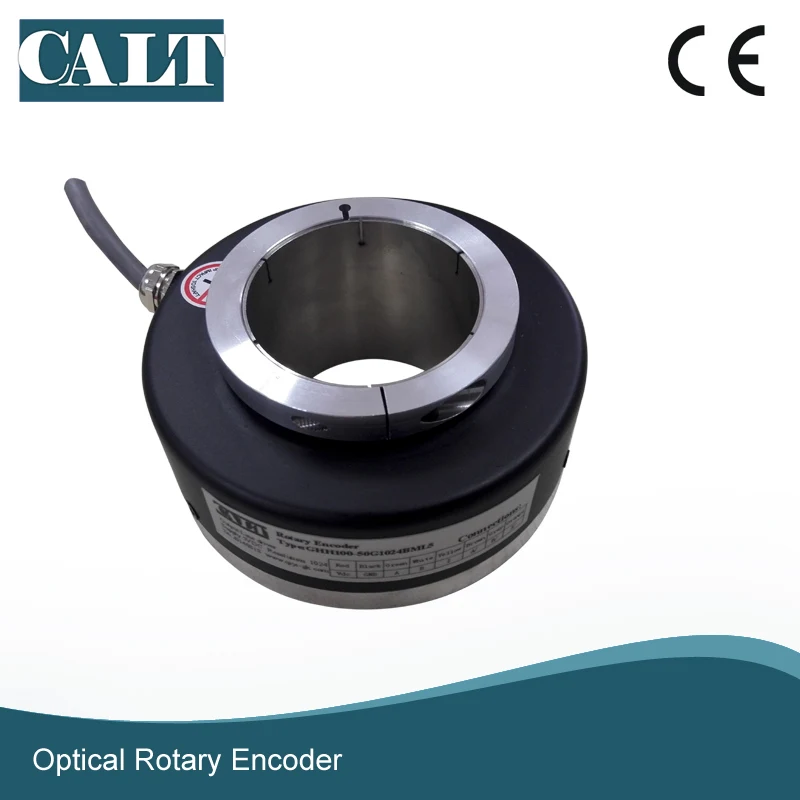

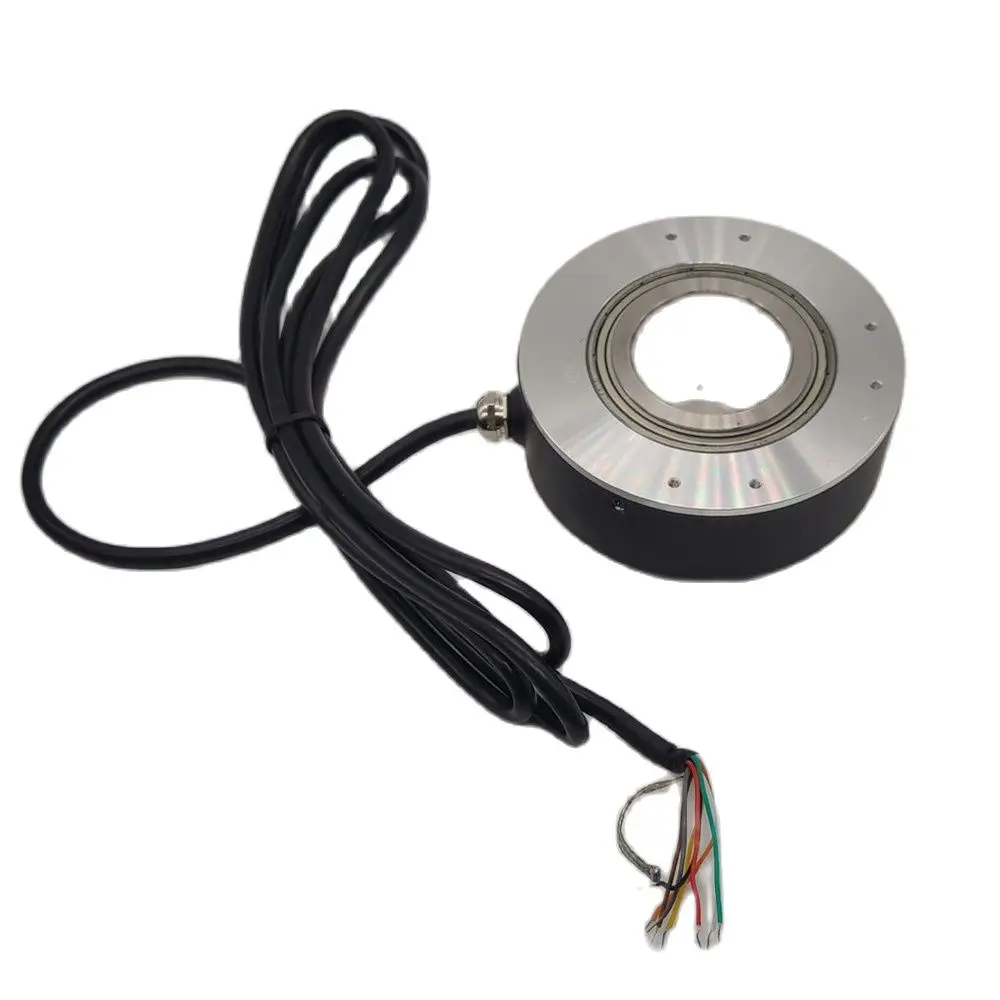

Кодировщик лифта 30 40 45 50 мм отверстие полый вал инкрементный оптический encoder-GHH100 подходит для трактора
Применение и особенности
Используется в автоматическом управлении, измерении, рабочей платформе робота X-Y, печати и упаковке.
Внутренние устройства ASIC, высокая надежность, длительный срок службы, сильная защита от помех. Более прочный металлический корпус может противоударный. Выходной конец металлического интерфейса с водонепроницаемой защитой.
Модель
Электрическая спецификация
Выходная схема
Выход с открытым коллектором
Выходное напряжение
Двухтактные дополнительные выходы
Драйвер
Напряжение питания
5 ~ 30 в
5 ~ 30 в
5 ± 0,25 5 ~ 30 в
5 ± 0,25 5 ~ 30 в
Потребление тока
≤ 80 мА
≤ 80 мА
≤ 80 мА
≤ 150 мА
Ток нагрузки
40 мА
40 мА
40 мА
60 мА
Выход высокий
Мин Vcc * 70%
Мин Vcc-2.5V
Мин Vcc-1.5V
Мин 3,4 в
Низкий выход
Макс 0,4 в
Макс 0,4 в
Макс 0,8 В
Макс 0,4 в
Время нарастания Tr
Макс 1us
Макс 1us
Макс 1us
Макс 200 нс
Время падения Tf
Макс 1us
Макс 1us
Макс 1us
Макс 200 нс
Высокочастотный отклик
300 кГц
300 кГц
300 кГц
300 кГц
Механическая Спецификация
Максимальная скорость об/мин
Пусковой момент
Максимальная нагрузка по оси
Удар
Антивибрация
6000
<0,05 нм
Радиальный 25 N осевой 15N
50 г/11 мс
10G 10-2000 Гц
Момент инерции
Рабочая температура
Температура хранения
Степень защиты
Вес
4x10.-8kgm ⊃ 2;
-40 ~ 85 °C
-40 ~ 85 °C
IP50
650 г

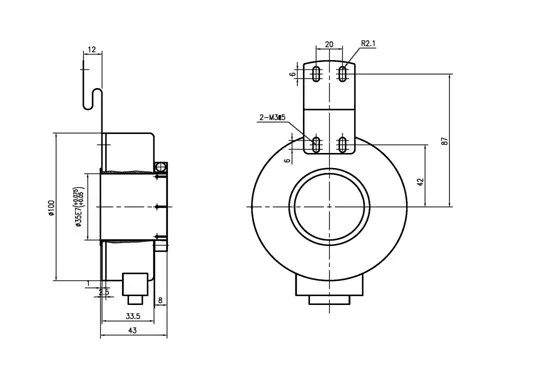

Размеры
Соединения
Сигнал
А
Б
Z
А-
Б-
Z-
Vcc
GND
Цвет
Зеленый
Белый
Желтый
Коричневый
Серый
Оранжевый
Красный
Черный
Без инвертированного сигнала
Зеленый
Белый
Желтый
-
-
-
Красный
Черный
