Модуль от USB к UART CP2102, соединитель USB типа A

Описание

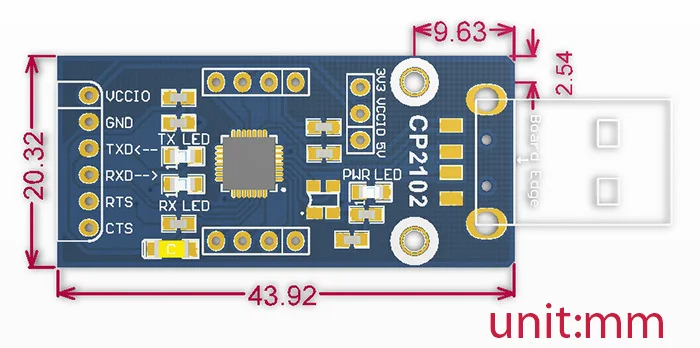

ВCP2102 USB UART Board (тип A)Это вспомогательная плата с одним чипом USB для UART bridge CP2102 на борту.

Особенности CP2102:

Не требуется никаких внешних резисторов, не требуется внешний кристалл

На чипе повторного включения цепью повторного включения и регулятор напряжения

Интегрированный 1024 байт EEPROM

Совместимость с USB 2,0; Полная скорость (12 Мбит/с)

USB приостановить Штаты поддерживают через приостановить шпильки

Все сигналы интерфейса handshaking и modem

Бит данных: 5, 6, 7 и 8

Стоп-сигналы: 1, 1,5 и 2

Паритет: нечетный, ровный, без паритета

Скорость передачи данных: 300 bps до 1 Mbits

576 байт получает буфер; 640 байт буфера передачи

Поддержка аппаратного или X-On/X-Off handshaking

Поддержка символа события

Windows 8/7/Vista/сервер 2003/XP/2000

MAC OS-X/OS-9

Linux 2,40 или выше

Windows 7/Vista/сервер 2003/XP/2000

Windows CE

От-40 до + 85 °C

Поддерживает Mac, Linux, Android, WinCE, Windows 7/8/8.1/10/11...

Напряжение выход Поддержка: 5V или 3,3 V

Интегрированное устройство защиты USB: SP0503

3 светодиодный s: TXD светодиодный, RXD светодиодный, мощный светодиодный

Контакты доступны на pinheaders: TXD, RXD, RTS, CTS

Другие контакты доступны на просверленных отверстиях, легко подключаются к системе приложений пользователя (предоставляются отдельные pinheaders)

Чехол для работы с MCU:

VCCIO: 3,3 V или 5V Выход (модуль получает питание от USB, бортовой перемычка должна быть сокращена на 3,3 V или 5V)

GND: подключается к GND

TXD: подключается к MCU.RX (направление сигнала: MCU.RX

RXD: подключается к MCU.TX (направление сигнала: MCU.TX> CP2102> PC.RX)

RTS: подключается к MCU.CTS (направление сигнала: MCU.CTS

CTS: подключается к MCU.RTS (направление сигнала: MCU.RTS> CP2102> PC.CTS)

Примечание: приведены примеры VCP и библиотека программ драйвера USBXpress.

Вики: Tpe (type_A)

Сопутствующие товары

CP2102 USB UART Board (mini)

CP2102 USB UART Board (micro)

Посылка

Вес: 0,013 кг
