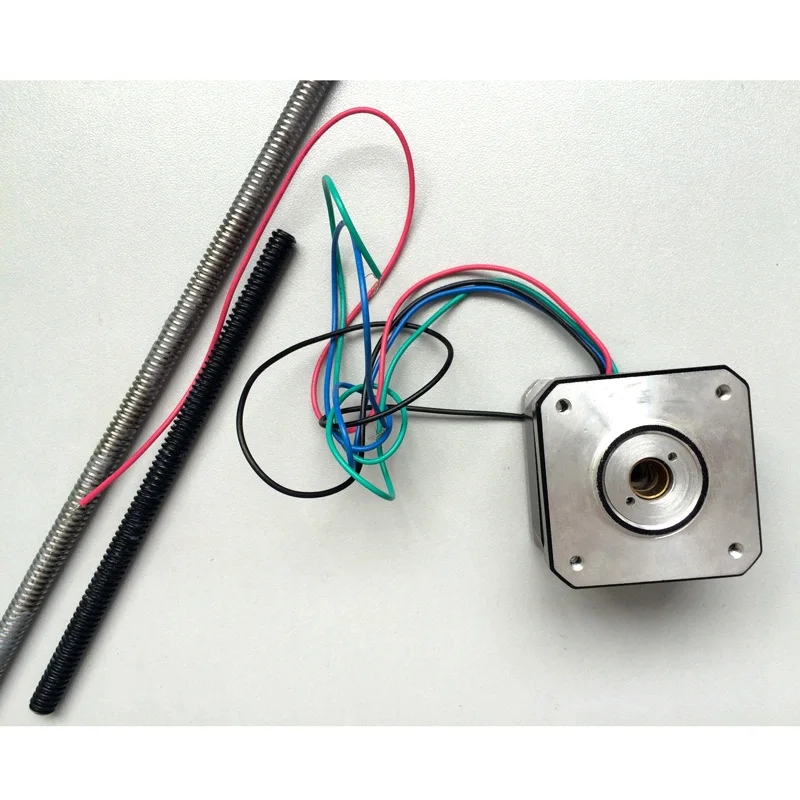

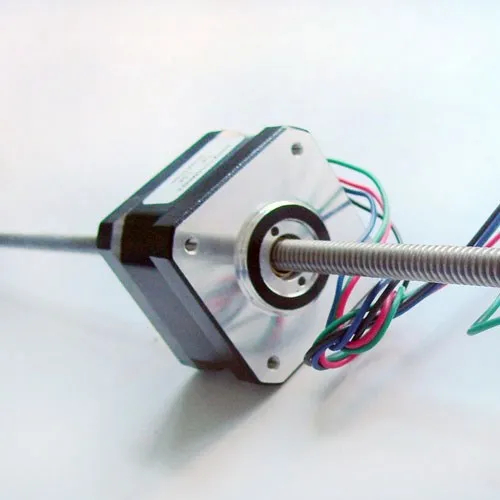

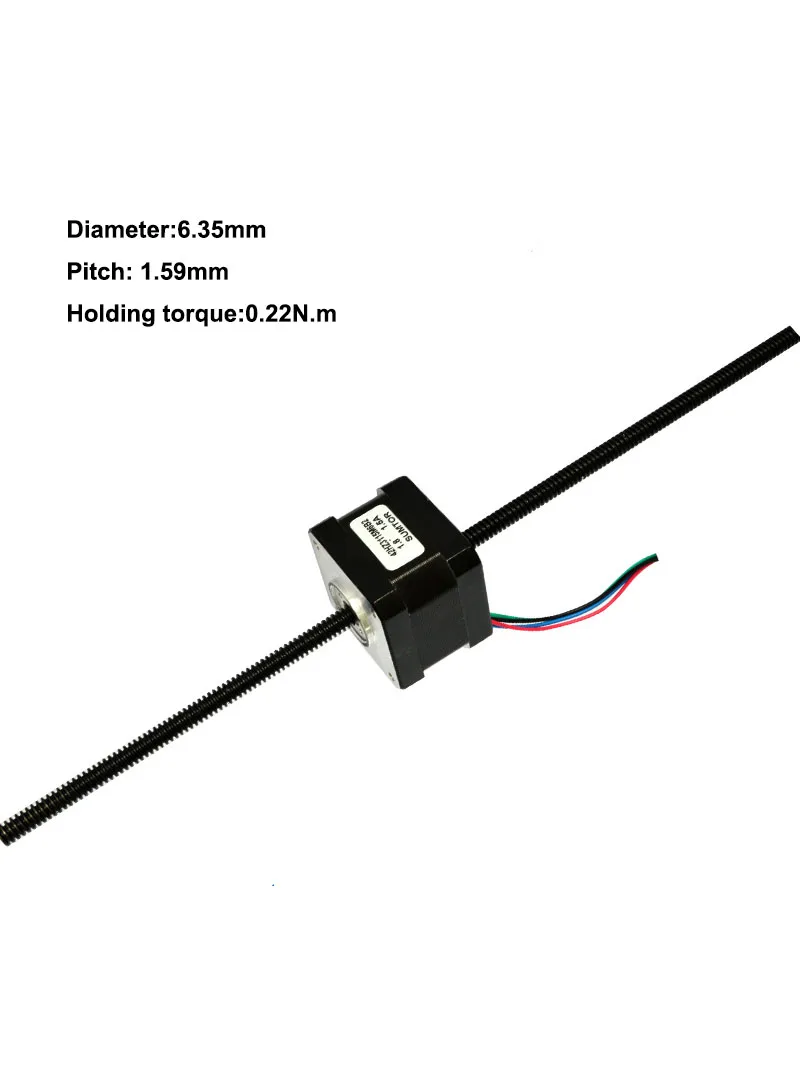

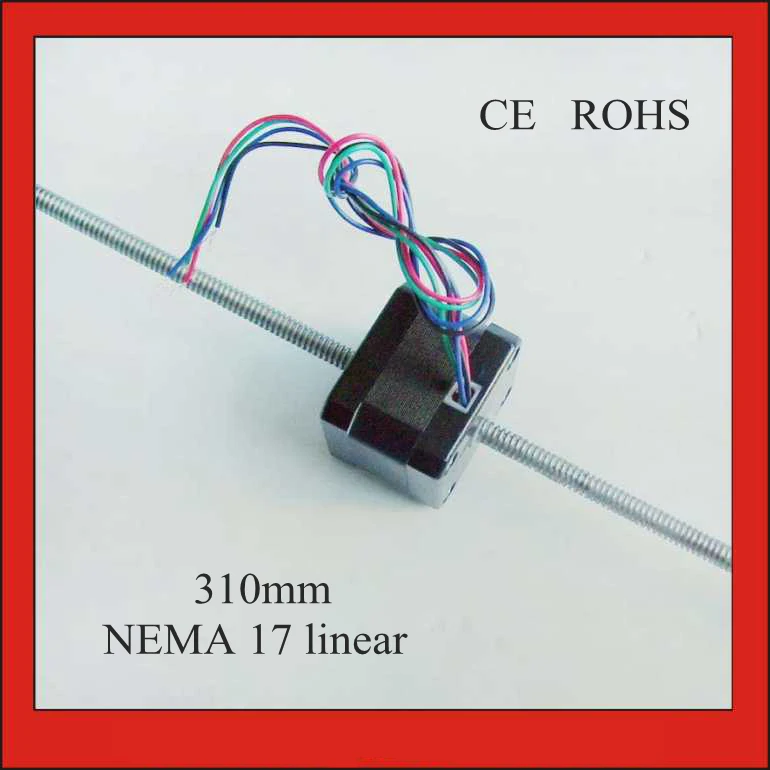

Линейный шаговый двигатель NEMA 17, шаговый винт nema17, Т-образный, длина 310 мм, шаг T6.35, 1,59 мм

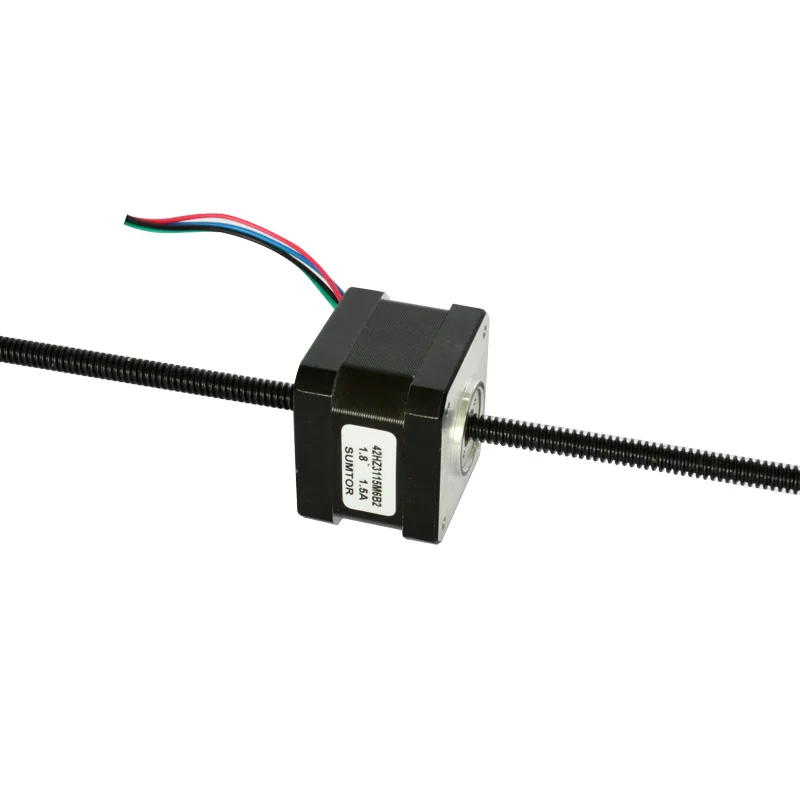

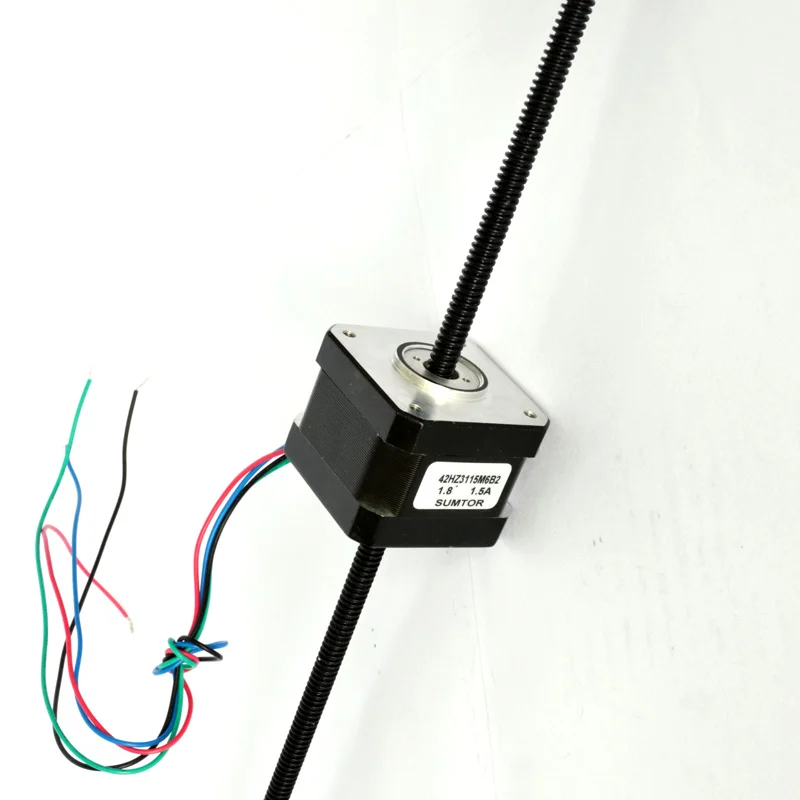

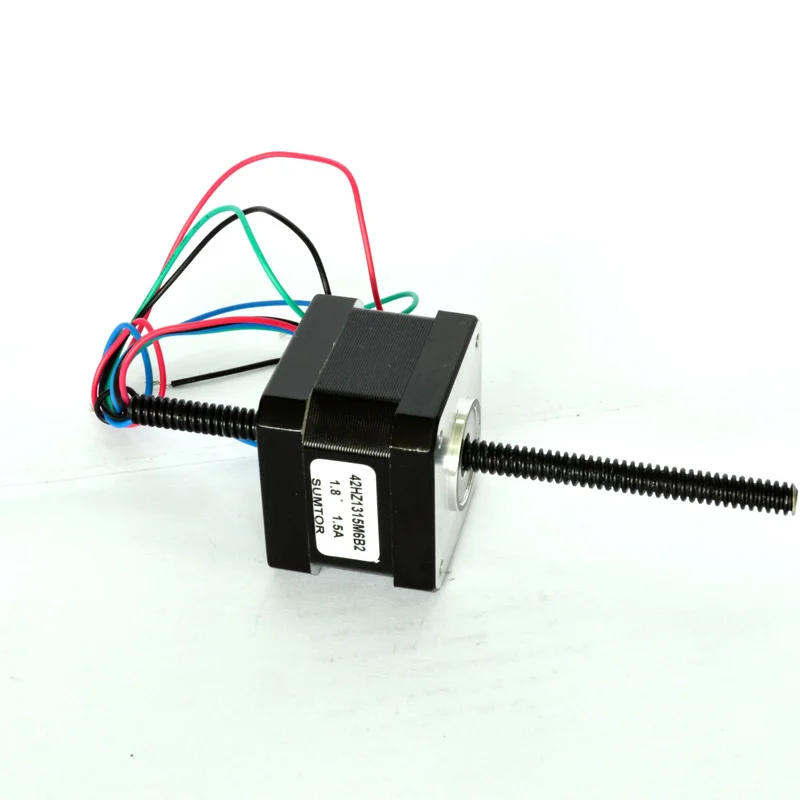

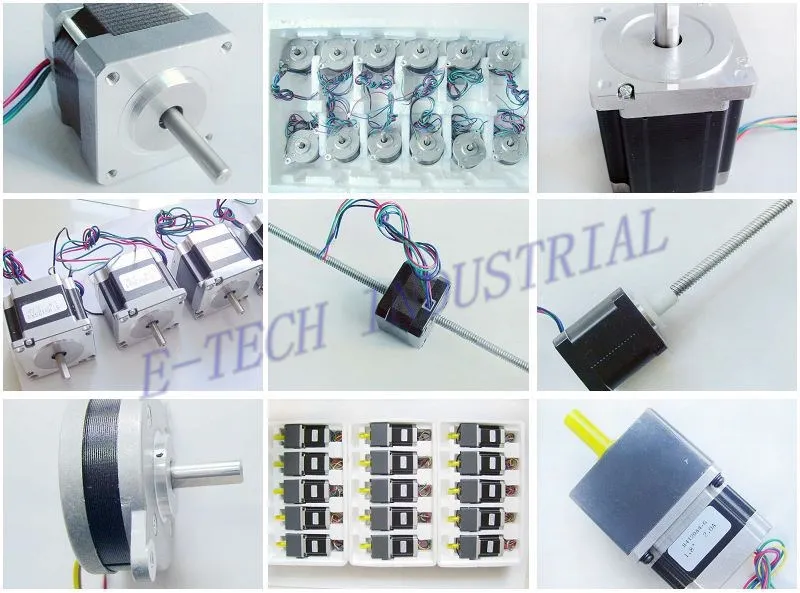

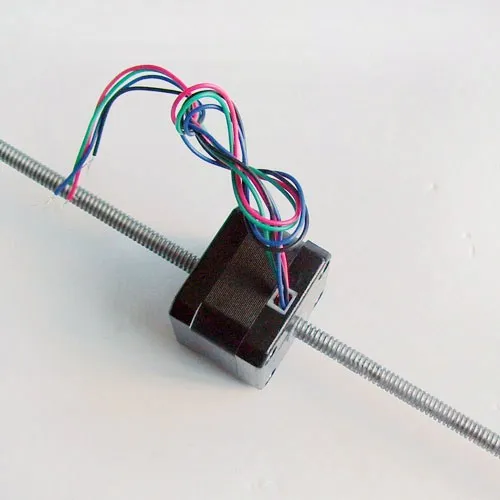

Больше фотографий NEMA 17 линейных шаговых винтовых шаговых двигателей, сделанных общей камерой:

(Снято нами и без PS, поэтому продукт выглядит лучше, чем на фото.)

Модель

Угол шага

Номинальный ток

Фазовое сопротивление

Индуктивность фазы

Удерживающий крутящий момент

Крутящий момент

Длина двигателя L

Свинцовый провод

Осевая длина

(°)

(A)

(Ω)

(MH)

(N. См)

(N. См)

(Мм)

(№)

(Мм)

42HZ1315M6

1,8

1,5

1,75

3,1

0,22

2,6

34

4

130

42HZ3115M6

1,8

1,5

1,735

3,1

0,22

2,6

34

4

310

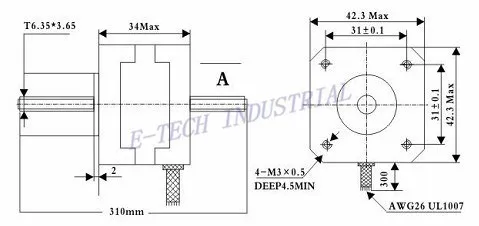

Размер и проводка линейного шаговый двигатель nema 17:

Схема проводки:

Применение шагового двигателя:

LinearSteppermotors широко используется в производстве, точной калибровке, измерении осажденной жидкости, осаждении и многих других областях прецизионных требований.

Теория линейного шагового двигателя с винтом свинца:

Вращающееся движение шагового двигателя может быть преобразовано в линейное движение несколькими механическими средствами. К ним относятся стойка и шестерня, ремень и шкивы и другие механические соединения. Все эти варианты требуют различных внешних механических компонентов. Наиболее эффективный способ достижения этого преобразования находится в пределах самого двигателя.

Преобразование вращения в линейное движение внутри линейного привода осуществляется через резьбовую гайку и свинцовый винт. Внутренняя часть ротора резьба и вал заменяется свинцовым винтом. Для создания линейного движения свинцовый винт должен быть предотвращен от вращения. По мере того, как ротор поворачивает внутренние нити, свинцовый винт приводит к линейному движению. Изменение направления вращения меняет направление линейного движения. Основная конструкция линейного привода показана на рис. 001.

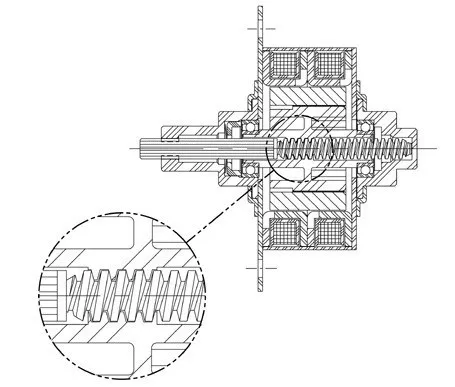

Рис. 001. Линейный привод отрезает, показывая резьбовой ротор к интерфейсу leadscrew.

Основной принцип oflinearstepper motoris использование ofascrewand a nutto engageand takesome wayto preventrelative вращения отвертки,Так что осевое движение винта.Как правило,, Есть дваWaysto достичь тистрансформации, Первый(Не в плену)Isbuiltin motorrotorwith afemale threadtothe internal threadand the screwrotorengagementandreach linearmotion,Второй тип (Внешний привод)Isscrewas вал на выходе двигателя,Моторизованный viaanexternaldrive nutand screwengagedin для того чтобы achievelinear motion. resultis agreatly упрощает дизайн, Что делаетМного аппликаторов scannot installexternalmechanical linkageuseddirect in caseoflinearstepper motorsps precisionlinear motion.Уплотнитель с винтом,Отвертка более важна, ЛинейныйШаговый двигатель usedinside threadedbronzemoldingrotor,Учитывайте физическую стабильность и свойства смазки запатентованного продукта,В то же время с низким коэффициентом трения.Два аспекта превосходной производительности двигателя linearstepper ensurehigh life.

Соответствующий поиск линейного шагового двигателя:

Двигатель, шаговый двигатель, шаговый мотор, шаговый мотор-редуктор, мотор-редуктор, электромотор, двигатель переменного тока, мотор-редуктор постоянного тока, мотор-редуктор, электродвигатель, Getriebemotor, гибридный шаговый двигатель, 2 фазный шаговый двигатель, nema 11 Шаговый двигатель, nema 8 шаговый двигатель, Nema 14 шаговый двигатель, 20 мм рама шагового двигателя, 57 мм рама шагового двигателя, 86 мм рама шагового двигателя, nema 17 шагового двигателя, nema 23 шагового двигателя, nema 34 шагового двигателя, nema 42 шагового двигателя

Различные шаговые двигатели для выбора:

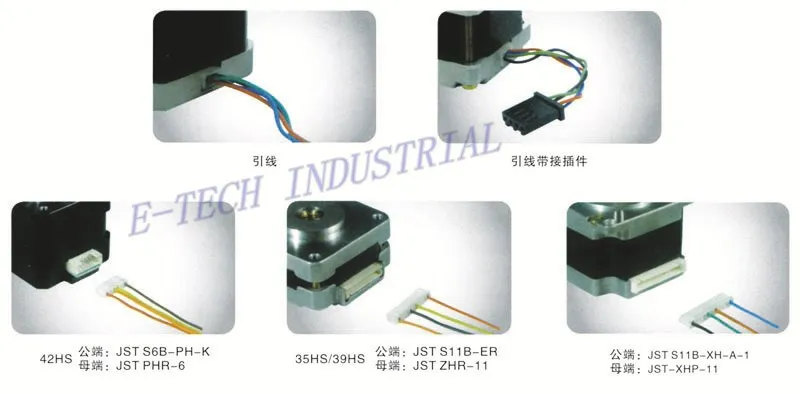

Режим провода свинца шагового двигателя:

Режим вала шагового двигателя:

Компания:

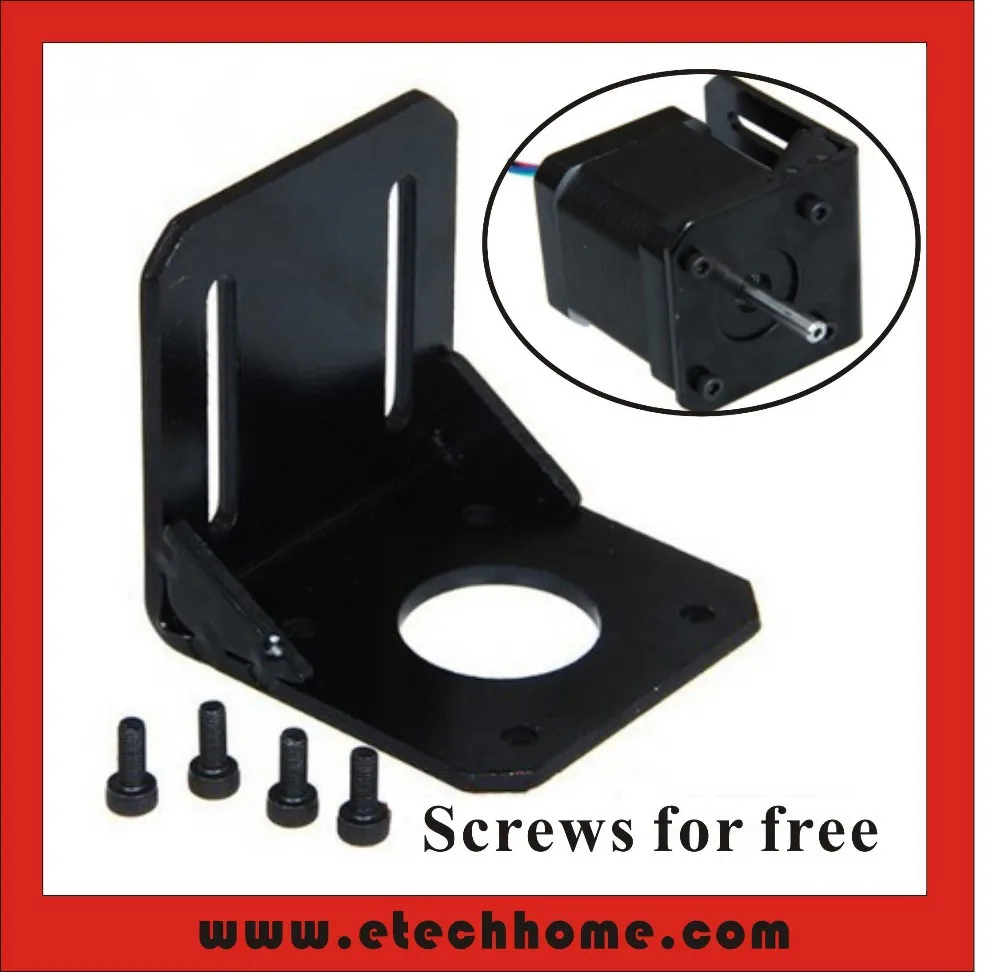

Если вам нужен кронштейн двигателя, пожалуйста, нажмите на фото:
